物理一模试题分类汇编——杠杆平衡条件的应用问题综合含答案

一、初中物理杠杆平衡条件的应用问题1．如图杠杆AOB 用细线悬挂起来，分别在A 、B 两端分别挂上质量为1m 、2m 的重物时，杠杆平衡，此时AO 恰好处于水平位置，AO BO =，不计杠杆重力，则1m 、2m 的关系为A ．12m m >B ．12m m =C ．12m m <D ．无法判断【答案】C【解析】【详解】 杠杆示意图如下：根据杠杆的平衡条件：1122F L F L =可知，1122G L G L =1122m gL m gL =即1122m L m L =因为力与相应的力臂成反比关系，从图中可以看出力臂12L L ＞，所以物体的重力12G G ＜，即12m m ＜，故选C 。

2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F 1、F 2始终沿竖直方向；图甲中 BO =2AO ，图乙中动滑轮重为 50N ，重物上升速度 为 0.02m/s ．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】 A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．如图所示，作用在A 点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。

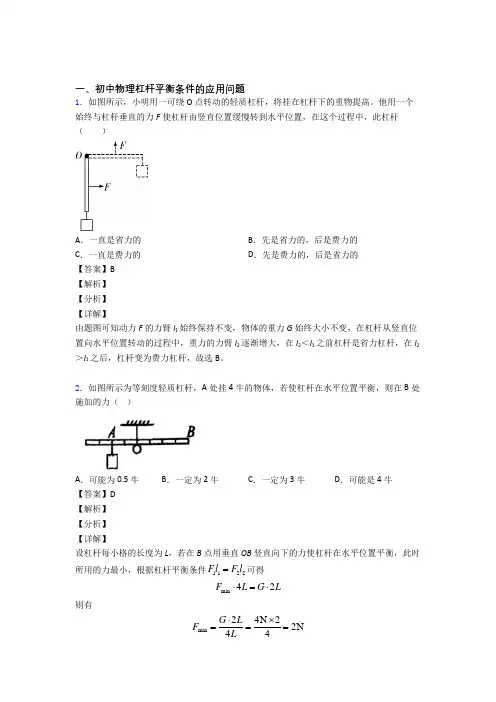

一、初中物理杠杆平衡条件的应用问题 1．如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高。他用一个始终与杠杆垂直的力F使杠杆由竖直位置缓慢转到水平位置，在这个过程中，此杠杆（ ）

A．一直是省力的 B．先是省力的，后是费力的

C．一直是费力的 D．先是费力的，后是省力的

【答案】B 【解析】 【分析】 【详解】 由题图可知动力F的力臂l1始终保持不变，物体的重力G始终大小不变，在杠杆从竖直位置向水平位置转动的过程中，重力的力臂l2逐渐增大，在l2＜l1之前杠杆是省力杠杆，在l2

＞l1之后，杠杆变为费力杠杆，故选B。

2．如图所示为等刻度轻质杠杆，A处挂4牛的物体，若使杠杆在水平位置平衡，则在B处施加的力（ ）

A．可能为0.5牛 B．一定为2牛 C．一定为3牛 D．可能是4牛

【答案】D 【解析】 【分析】 【详解】 设杠杆每小格的长度为L，若在B点用垂直OB竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122FlFl可得

min42FLGL 则有

min24N22N44GLFL 若在B点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122FlFl可知 221

1

FlFl

则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B点施加的力 2NF 故选D。

3．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在A 点，最小的力为 FA，若力施加在B点或C点，最小的力分别为 FB、FC、且 AB=BO=OC．下列判断正确的是（ ）（忽略O点的位置变化）

A．FA > G B．FB = G C．FC < G D．FB > FC

【答案】C

【解析】 【详解】 在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A点，当OA为动力臂时，动力最小为Fa；若力施加在B点，当OB为力臂时动力最小，为Fb；若力施加在C点，当OC为力臂时，最小的力为Fc，从支点作阻力的力臂为Gl，如图所示：

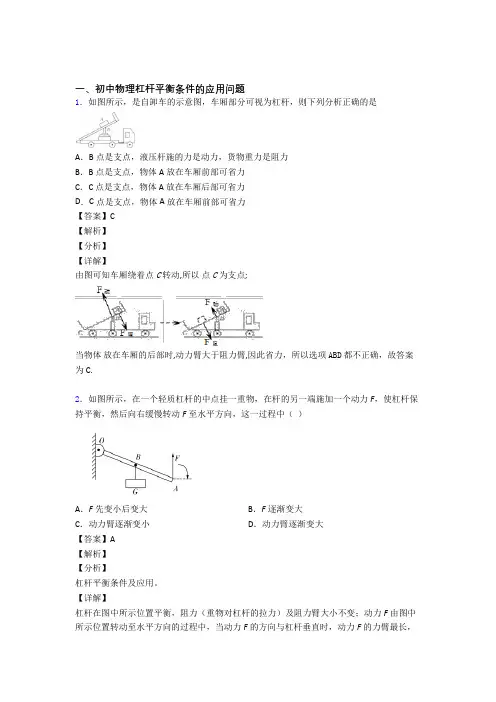

一、初中物理杠杆平衡条件的应用问题1．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是A．B点是支点，液压杆施的力是动力，货物重力是阻力B．B点是支点，物体A放在车厢前部可省力C．C点是支点，物体A放在车厢后部可省力D．C点是支点，物体A放在车厢前部可省力【答案】C【解析】【分析】【详解】由图可知车厢绕着点C转动,所以点C为支点;当物体放在车厢的后部时,动力臂大于阻力臂,因此省力，所以选项ABD都不正确，故答案为 C.2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。

【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。

故选A。

【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F与杠杆垂直时，动力臂最大，动力F最小。

3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。

4．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。

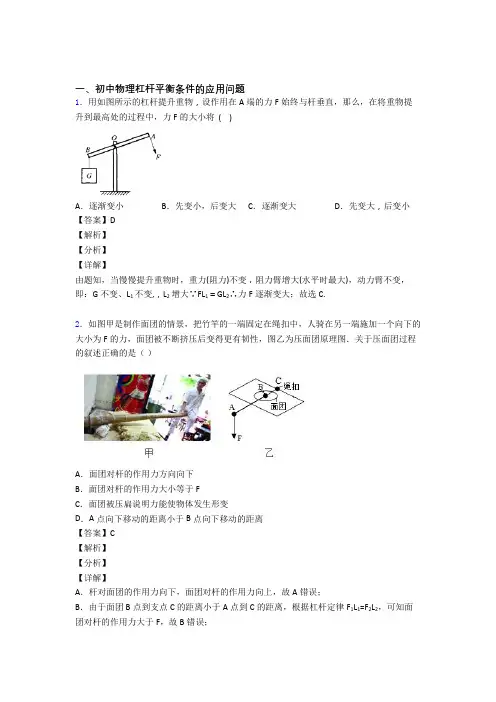

一、初中物理杠杆平衡条件的应用问题 1．用如图所示的杠杆提升重物，设作用在A端的力F始终与杆垂直，那么，在将重物提升到最高处的过程中，力F的大小将 ( )

A．逐渐变小 B．先变小，后变大 C．逐渐变大 D．先变大，后变小

【答案】D 【解析】 【分析】 【详解】 由题知，当慢慢提升重物时，重力(阻力)不变，阻力臂增大(水平时最大)，动力臂不变，即：G不变、L1不变,，L2增大∵FL1＝GL2∴力F逐渐变大；故选C.

2．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（ ）

A．面团对杆的作用力方向向下

B．面团对杆的作用力大小等于F C．面团被压扁说明力能使物体发生形变

D．A点向下移动的距离小于B点向下移动的距离

【答案】C 【解析】 【分析】 【详解】 A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；

B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面

团对杆的作用力大于F，故B错误； C．面团被压扁说明力能使物体发生形变，故C正确；

D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；

故选C。

3．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（ ）

A．3N B．9N C．1N D．2N 【答案】A 【解析】 【分析】 【详解】 设直尺长为l，如图所示：

从图示可以看出：杠杆的支点为O，动力 F=3N 动力臂

OB=14l 阻力为直尺的重力G，阻力臂 CO=12l-14l=14l 由杠杆平衡的条件得 F×OB=G×OC

3N×14l= G×14l G=3N 故选A。

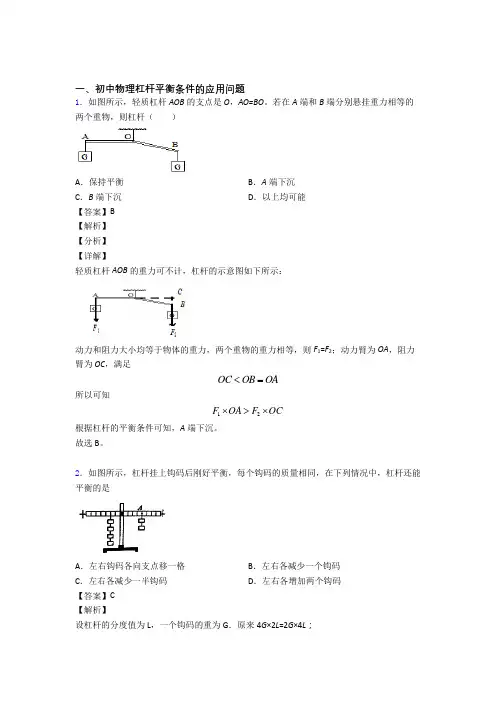

一、初中物理杠杆平衡条件的应用问题1．如图所示，轻质杠杆AOB 的支点是O ，AO=BO 。

若在A 端和B 端分别悬挂重力相等的两个重物，则杠杆（ ）A ．保持平衡B ．A 端下沉C ．B 端下沉D ．以上均可能【答案】B【解析】【分析】【详解】轻质杠杆AOB 的重力可不计，杠杆的示意图如下所示：动力和阻力大小均等于物体的重力，两个重物的重力相等，则F 1=F 2；动力臂为OA ，阻力臂为OC ，满足OC OB OA <=所以可知12F OA F OC ⨯>⨯根据杠杆的平衡条件可知，A 端下沉。

故选B 。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A ．左右钩码各向支点移一格B ．左右各减少一个钩码C ．左右各减少一半钩码D ．左右各增加两个钩码【答案】C【解析】 设杠杆的分度值为 L ，一个钩码的重为G ．原来4G ×2L =2G ×4L ；左、右钩码各向支点移动一格，左边=4G ×L =4GL ，右边=2G ×3L =6GL ，左边＜右边，杠杆向右端下沉，A 不符合题意；左右各减少一个钩码，左边=3G ×2L =6GL ，右边=G ×4L =4GL ，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G ×2L =4GL ，右边=G ×4L =4GL ，左边=右边，杠杆平衡；C 符合题意；左右各增加两个钩码，左边=6G ×2L =12GL ，右边=4G×4L =16GL ，左边＜右边，杠杆右边下沉，D 不符合题意，故选C ．3．如图所示，将重150N 的甲物体用细绳挂在轻质杠杆的A 端，杠杆的B 端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N ，:1:3AO OB =，甲物体的底面积为0.2m 2，g 取10N/kg 。

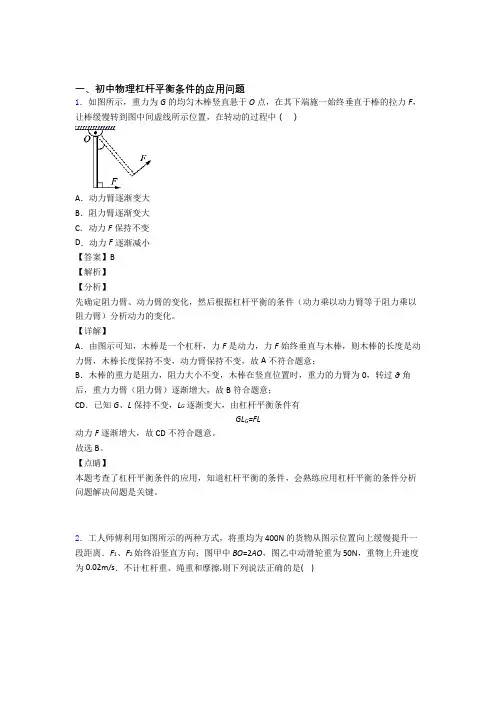

一、初中物理杠杆平衡条件的应用问题1．如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中间虚线所示位置，在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小【答案】B【解析】【分析】先确定阻力臂、动力臂的变化，然后根据杠杆平衡的条件（动力乘以动力臂等于阻力乘以阻力臂）分析动力的变化。

【详解】A．由图示可知，木棒是一个杠杆，力F是动力，力F始终垂直与木棒，则木棒的长度是动力臂，木棒长度保持不变，动力臂保持不变，故A不符合题意；B．木棒的重力是阻力，阻力大小不变，木棒在竖直位置时，重力的力臂为0，转过θ角后，重力力臂（阻力臂）逐渐增大，故B符合题意；CD．已知G、L保持不变，L G逐渐变大，由杠杆平衡条件有GL G=FL动力F逐渐增大，故CD不符合题意。

故选B。

【点睛】本题考查了杠杆平衡条件的应用，知道杠杆平衡的条件，会熟练应用杠杆平衡的条件分析问题解决问题是关键。

2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】 A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D【解析】【分析】【详解】 设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N 22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知 2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。
