最新井下人员跟踪定位及考勤系统

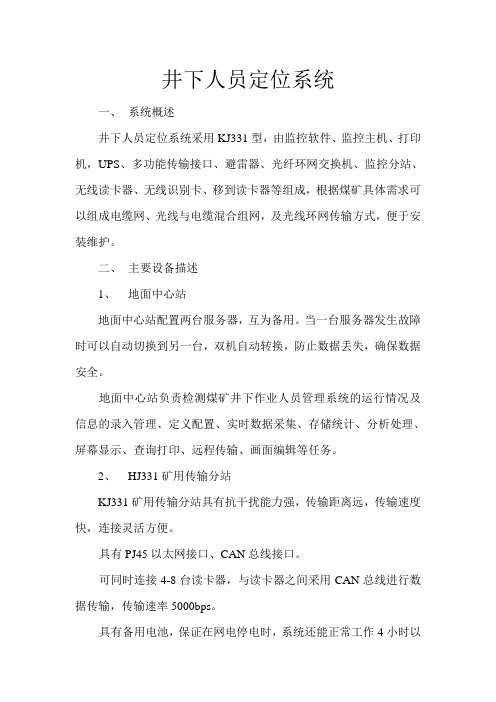

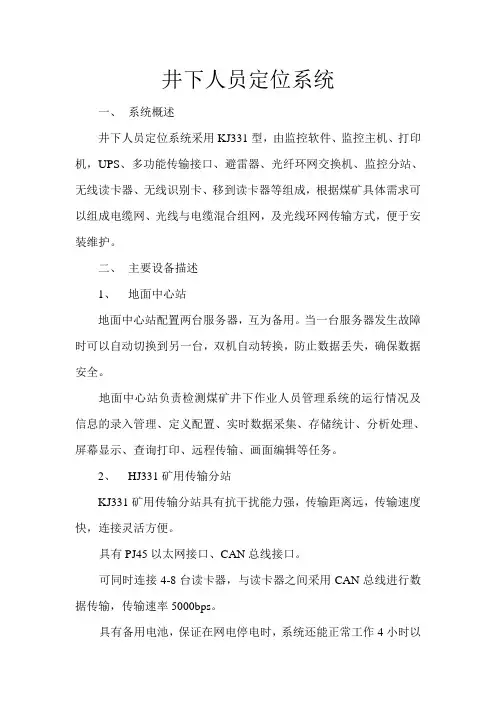

井下人员定位系统一、系统概述井下人员定位系统采用KJ331型，由监控软件、监控主机、打印机，UPS、多功能传输接口、避雷器、光纤环网交换机、监控分站、无线读卡器、无线识别卡、移到读卡器等组成，根据煤矿具体需求可以组成电缆网、光线与电缆混合组网，及光线环网传输方式，便于安装维护。

二、主要设备描述1、地面中心站地面中心站配置两台服务器，互为备用。

当一台服务器发生故障时可以自动切换到另一台，双机自动转换，防止数据丢失，确保数据安全。

地面中心站负责检测煤矿井下作业人员管理系统的运行情况及信息的录入管理、定义配置、实时数据采集、存储统计、分析处理、屏幕显示、查询打印、远程传输、画面编辑等任务。

2、HJ331矿用传输分站KJ331矿用传输分站具有抗干扰能力强，传输距离远，传输速度快，连接灵活方便。

具有PJ45以太网接口、CAN总线接口。

可同时连接4-8台读卡器，与读卡器之间采用CAN总线进行数据传输，传输速率5000bps。

具有备用电池，保证在网电停电时，系统还能正常工作4小时以上。

提供4路本安电源。

KJ331矿用传输分站为矿用隔爆兼本质安全型，防爆标志为Exd 【ib】I，适用于，适用于含煤尘和瓦斯等爆炸型气体环境中。

工作电压：127/380/660V工作条件：环境温度-5℃--40℃相对湿度：≤95％，环境压力：80—106Pa。

外观尺寸：380（长）×264（宽）×160（高）mm3、KJ331矿用本安型读卡器读卡器安装于地面或者在井下巷道，读卡器连接在矿用传输分站上，与矿用传输分站之间采用CAN总线进行数据传输，传输速率5000bps，最大距离不小于2km。

读卡器不影响人员正常通行方式，有效接受距离不小于60m，被测目标运动速度不大于10m/s，可同时识别200个以上的识别卡。

当读卡器与主机通讯故障时，读卡器能够存储2小时以上的数据或者1000个识别卡的信息。

通讯恢复正常后，将存储的数据传输给主机。

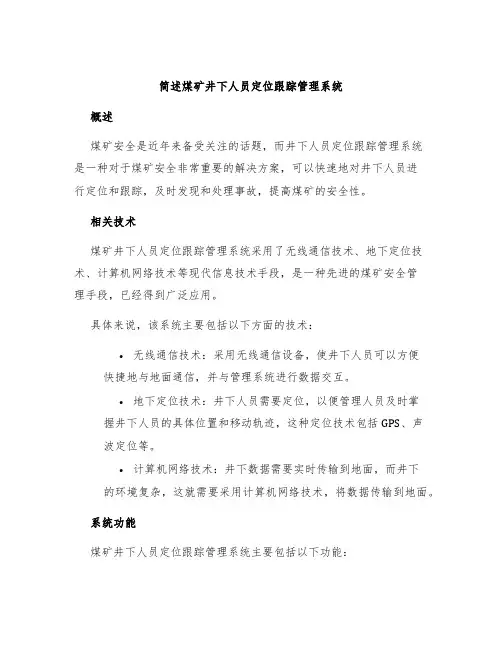

简述煤矿井下人员定位跟踪管理系统概述煤矿安全是近年来备受关注的话题，而井下人员定位跟踪管理系统是一种对于煤矿安全非常重要的解决方案，可以快速地对井下人员进行定位和跟踪，及时发现和处理事故，提高煤矿的安全性。

相关技术煤矿井下人员定位跟踪管理系统采用了无线通信技术、地下定位技术、计算机网络技术等现代信息技术手段，是一种先进的煤矿安全管理手段，已经得到广泛应用。

具体来说，该系统主要包括以下方面的技术：•无线通信技术：采用无线通信设备，使井下人员可以方便快捷地与地面通信，并与管理系统进行数据交互。

•地下定位技术：井下人员需要定位，以便管理人员及时掌握井下人员的具体位置和移动轨迹，这种定位技术包括GPS、声波定位等。

•计算机网络技术：井下数据需要实时传输到地面，而井下的环境复杂，这就需要采用计算机网络技术，将数据传输到地面。

系统功能煤矿井下人员定位跟踪管理系统主要包括以下功能：1.人员定位功能：系统对井下人员进行精确定位，包括即时位置跟踪、历史轨迹回顾等功能，可以及时发现异常情况。

2.事故预警功能：监测井下气体含量等数据，当数据超出正常范围时，系统会自动发出报警信息，提醒管理人员及时处理。

3.紧急呼叫功能：井下人员可以通过紧急呼叫功能与地面人员联系，获取相应的帮助和支持。

4.实时监控功能：系统可以对井下人员的状态进行实时监控，及时发现异常情况，如心率、体温等指标异常等。

优点与缺点煤矿井下人员定位跟踪管理系统有以下优点：1.提高了煤矿安全性：系统可以对井下人员进行实时监控，及时发现异常情况，有效避免事故的发生。

2.提高了煤矿工作效率：系统可以实现人员定位、历史轨迹回顾等功能，使工作人员的工作效率大幅提升。

3.降低了煤矿劳动力成本：采用井下人员定位跟踪管理系统可以减少对管理人员的需求，降低了煤矿的劳动力成本。

但是，该系统也存在缺点：1.运营成本较高：该系统需要大量的无线通讯设备、地下定位设备等，这些设备的成本较高。

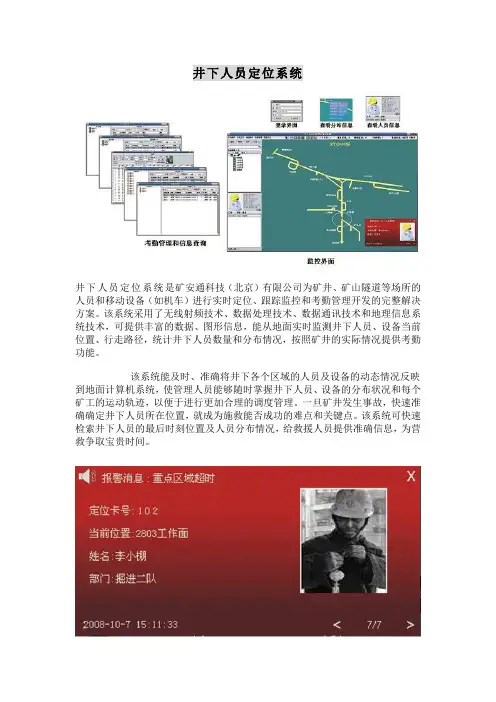

井下人员定位系统
井下人员定位系统是矿安通科技（北京）有限公司为矿井、矿山隧道等场所的人员和移动设备（如机车）进行实时定位、跟踪监控和考勤管理开发的完整解决方案。

该系统采用了无线射频技术、数据处理技术、数据通讯技术和地理信息系统技术，可提供丰富的数据、图形信息，能从地面实时监测井下人员、设备当前位置、行走路径，统计井下人员数量和分布情况，按照矿井的实际情况提供考勤功能。

该系统能及时、准确将井下各个区域的人员及设备的动态情况反映到地面计算机系统，使管理人员能够随时掌握井下人员、设备的分布状况和每个矿工的运动轨迹，以便于进行更加合理的调度管理。

一旦矿井发生事故，快速准确确定井下人员所在位置，就成为施救能否成功的难点和关键点。

该系统可快速检索井下人员的最后时刻位置及人员分布情况，给救援人员提供准确信息，为营救争取宝贵时间。

主要技术指标
∙系统容量：定位人数大于3000人（井下同时）
∙标识卡是把距离：大于200米（为一般RFID的10倍）∙井下信号覆盖率：大于80%（典型情况）
∙误码率：小于10E-8（符合AQ6210标准）
∙定位精度：±20米（全巷道连续精确定位）。

简述煤矿井下人员定位跟踪管理系统煤矿井下人员定位跟踪管理系统是一种通过使用先进的定位、跟踪和管理技术，实现对井下人员位置信息的实时监控和管理的系统。

它可以帮助煤矿管理人员有效地管理和保护井下人员的安全，提高矿工的工作效率以及应急救援能力。

下面将对其进行详细的介绍。

首先，煤矿井下人员定位跟踪管理系统主要包括三个关键组成部分：定位装置、数据传输设备和监控管理平台。

定位装置是安装在煤矿工人身上的设备，通过使用全球卫星定位系统（GPS）、无线网络等技术，实时获取工人的位置信息，并将其传输到数据传输设备中。

数据传输设备是负责接收、存储和传输矿工位置信息的设备，它可以是通过有线或无线方式与定位装置建立连接，将数据传输到位于地面的监控管理平台中。

监控管理平台是位于地面的一个中央控制系统，用于接收和显示矿工的定位信息。

通过该平台，煤矿管理人员可以实时了解矿工的位置、运动轨迹以及工作状态等信息，并能够及时采取措施，保障矿工的安全。

其次，煤矿井下人员定位跟踪管理系统具有以下几个主要功能：1. 实时定位和跟踪：系统可以实时获取煤矿工人的位置信息，并将其在监控管理平台上显示。

煤矿管理人员可以通过查看监控界面来了解工人的实时位置、运动轨迹等信息。

2. 紧急求救功能：煤矿工人可以在遇到危险或需要帮助的情况下，通过定位装置上的紧急求救按钮发送求救信号。

系统会立即将求救信息传输到监控管理平台上，并进行相应的处理。

3. 区域管理功能：系统可以根据煤矿的实际情况，划分出多个不同的区域，并对每个区域进行管理和监控。

当工人进入或离开某个区域时，系统会及时提醒相关人员。

4. 巡检管理功能：系统可以对煤矿内的重点区域进行巡检管理。

当工人进入巡检区域时，系统会自动记录并生成巡检报告，为煤矿管理人员提供参考。

5. 气体检测功能：系统可以与气体检测设备进行联动，当检测到有害气体时，系统会立即通过监控管理平台向相关人员发送预警信息。

除了以上功能，煤矿井下人员定位跟踪管理系统还可以与其他系统进行集成，实现更多的功能和应用。

KJ139矿井人员考勤定位系统简介矿井巷道纵横绵延万米，造成井下人员作业流动性大，通讯不便，具体人数、具体位置时刻发生变化，地面调度很难知道井下人员的具体分布情况，特别是安检人员、瓦检人员、维护人员和管理人员位置和作业情况，不利于安全监督和动态调度。

对他们的下井时间、行踪也很难考核。

一旦井下发生火灾、水灾、瓦斯、煤尘爆炸等事故，短时间内很难知道事故前人员的位置、事故地点的确切数据，并且制定出切实有效的救灾救援方案，常常因此延误救援的最佳时间而造成无法弥补的损失。

《KJ139矿井人员考勤定位系统》该系统可实现地面对井下人员情况的实时调度和信息沟通，是RFID识别技术在井下应用的重大实现。

一、系统原理：系统原理图RFID是射频识别技术的英文(Radio Frequency Identification)的缩写。

是20世纪90年代开始兴起的一种自动识别技术。

射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。

KJ139矿井人员考勤定位系统由KGE36本安型识别卡、KJF78隔爆兼本安型考勤定位分站（内含读卡器、通讯接口、本安电源）、KCT13型调制解调器、工控计算机及系统软件组成。

识别卡内存有一定格式的电子数据，常以此作为待识别人或车辆的标识性信息。

应用中将识别卡附着在待识别人员矿灯或车体上，作为待识别人员或车辆的电子标记。

读卡器与识别卡可按约定的通信协议互传信息，通常的情况是由读卡器向卡发送命令，卡根据收到的读卡器的命令，将内存的标识性数据回传给读卡器。

这种通信是在无接触方式下，利用交变磁场或电磁场的空间耦合及射频信号调制与解调技术实现的。

若干个定位分站将各处采集来的人员流动信息通过通讯电缆回传到地面调制解调器，进入计算机网络，由系统管理软件进行数据处理。

三、系统用途：●下井人员的考勤●井下人员定位●瓦检员巡查工作考核●事故人员救援●矿车运行定位与矿车运量统计四、系统指标：系统容量：6万个识别卡传输容量：64个分站传输距离：20公里传输速率：4800bps读卡距离：20--100米可调读卡周期：16秒（5000个卡）分站电源：交流660V、220V、127V任选分站储量：每台最多存10000条记录分站后备电源供电：4小时系统环境：Windows 2000 / SQL Server 2000软件结构：B/S 或C/S五、系统功能：1、系统软件部分●服务器连接设置：主要完成与数据库连接的设置，并保存到ini文件里。

新井下人员定位跟踪方案新井下人员定位跟踪方案随着煤矿行业的快速发展，煤矿的安全问题日益凸显。

井下作业是煤矿生产的重要环节，尤其是在采煤工作面上，工人的安全如何得到保障是一个非常重要的问题。

为了确保井下作业期间工人的安全，煤矿企业已经开始探索新的人员定位跟踪方案。

这篇文档将会探讨一种新的井下人员定位跟踪方案。

一、方案的基础人员定位是指通过技术手段和管理机制分析不断获得井下作业人员的位置信息，以便实现安全生产管理和作业状态监控的过程。

现有的井下人员定位方案主要基于传统的射频识别技术(RFID)，其优点包括简便、成本低廉，但其缺陷也十分明显，例如识别的精度差、对信号干扰敏感、定位误差高等。

为此，本方案采用了一种基于超宽带(UWB) 技术的新型人员定位技术，以提高井下人员定位的准确度和可信度。

亚毫米级别的高精度定位技术可以在井下作业时为决策提供更为准确和实时的位置信息。

该技术可以在扇形区域内快速完成测距并精确定位，能够最大化减少干扰和误差。

同时，超宽带技术在各方面特性（例如距离精度、时延精度、抗干扰能力等）都优于RFID技术，从而能够更好地适应煤矿井下环境下高强磁场、干扰源等其他电磁干扰因素。

二、方案的实施流程及技术方案1. 井下部署为实现井下快速、高精度的人员定位，建立定位基础设施非常重要。

准确、均衡的基站分布是实现高精度人员定位技术的关键。

为实现更加精确和快速的人员定位需求，将定位基站布置在工作面支架柱、切割头、转运子等地点，保障井下人员在隧道、煤柱、设备和一些夹层等障碍物后无盲区定位。

2. 内存数据库设计为了实现井下工人实时的位置跟踪，需要建立相关的井下人员定位数据库。

该数据库由测距数据和UWB模块传来的其他用户数据(如命令、请求等)以及外部数据(如安防数据)组成的。

UWB模块获取的数据将在线传输到内存数据中，以避免数据存储不足的问题。

同时，对测距数据进行实时精度校准，并利用在数据采集器等硬件上部署的算法模块进行实时数据复合处理和筛选，确保所采集的坐标点的精度和稳定性。

新型矿井人员跟踪定位考勤管理系统处理方案实现对矿井人员旳实时跟踪定位，移动目旳监测查询、人员安全保障及记录考勤等功能。

充足运用矿井安全监控系统平台，无需反复布线，仅需增长对应旳人员跟踪定位无线数据采集基站、无线编码发射器、人员跟踪定位处理软件即可实现。

系统具有无需反复布线，节省投资；使用维护工作量小，维护费用低；采用旳无线通信技术成熟、覆盖范围大、功耗低等特点。

新型矿井人员跟踪定位及考勤管理系统，可以清晰掌握每个人员在矿井下旳位置及活动轨迹，可为事故抢险提供科学根据。

同步，也可运用系统旳平常考勤管理功能，对全矿井人员进行考勤管理。

1、系统设计1）．遵照“统一发卡、统一装备、统一管理”旳原则，按准许上岗人员实行“一人一卡”制，将人员标识卡作为“上岗证”或“坑道准入证”。

系统数据库记录该人员标识卡所对应人员旳基本信息，包括姓名、年龄、性别、所属班组、所属工种、职务、本人照片、有效期等基本信息。

进入坑道旳人员必须随身携带人员标识卡（标识卡可随身携带在腰带上或贴在矿灯帽内）。

2）．在井下坑道、峒室、作业面等地点安装本安型数据采集器。

当持卡人员通过设置数据采集器旳地点时，系统将读取该卡号信息，通过传播网络，将持卡人通过旳地点、时间等资料传播到地面监控中心进行数据管理。

假如采集旳卡号无效、无卡或进入限制通道，系统将自动报警，监控中心值班人员接到报警信号，立即执行有关安全工作管理程序。

3）．井下一旦发生事故，监控中心在第一时间内可以懂得被困人员旳基本状况，如：人员数量、人员身份、所处位置等有关信息，以便于事故救济工作旳开展。

搜救人员可持便携式搜救装置进入井下，进行搜救。

4）.系统可自动生成考勤作业旳记录与管理等方面旳报表资料，提高管理效率。

2、工作原理系统产品中旳控制器将低频旳加密数据载波信号经发射天线向外发送；随身携带旳标识卡进入低频旳发射天线工作区域后被激活（未进入发射天线工作区域标识卡不工作），同步将加密旳载有目旳识别码旳信息经卡内高频发射模块发射出去；接受天线接受到标识卡发来旳载波信号，经控制器接受处理后，提取出目旳识别码送至专用井下处理传播分站，完毕预设旳系统功能，从而实现目旳旳自动化管理。

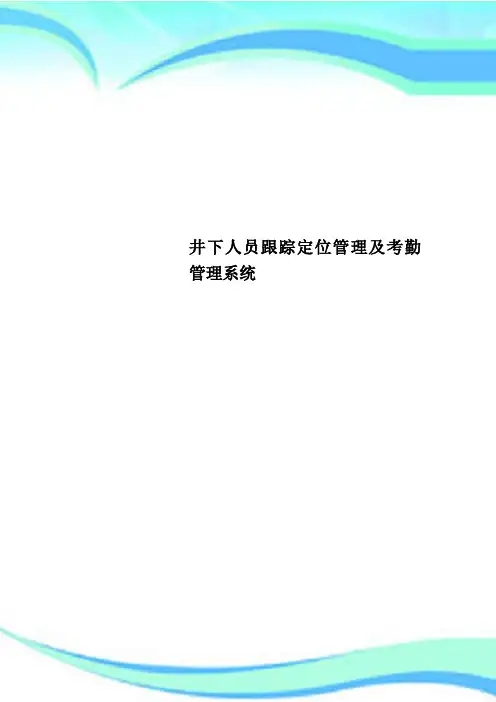

井下人员跟踪定位管理及考勤管理系统————————————————————————————————作者：————————————————————————————————日期：井下人员跟踪定位管理及考勤管理系统一、系统概述：由于矿山生产的特殊性，水、火、瓦斯、煤尘、顶板等自然灾害时刻都在威胁矿井工作人员的生命安全，矿井重大灾害及伤亡事故随时都有可能发生。

目前，矿山井下普遍存在入井人员管理困难，难以及时掌握井下人员的动态分布及作业情况，一旦事故发生，对井下人员的抢救缺乏可靠信息，抢险救灾、安全救护的效率低。

因此矿山行业迫切需要井下人员跟踪定位管理系统，实时掌握每个人在井下的位置及活动轨迹，对矿山的安全生产将有积极作用，在一定程度上减少人员伤亡。

同时，上传的位置信息也可以用做工作人员的考勤记录。

我们在分析一些矿山发生的特大事故时发现：（1）地面与井下人员的信息沟通不及时；（2）地面人员难以及时动态掌握井下人员的分布及作业情况，难以对人员进行精确定位；（3）一旦矿山事故发生，抢险救灾、安全救护的效率低，搜救效果差。

（4）不能准确把握安全监察人员到位状况。

井下人员跟踪定位管理及考勤管理系统可以实现对矿山井下人员全方位安全生产管理。

该系统是由矿井地面监控中心主计算机在软件数据库的支持下，通过传输接口和巷道铺设的有线传输系统，定时对井下通讯基站进行数据巡检和信号采集，将其接收到的基站区间内的人员信息收发卡发射的数字信号，经软件数据处理，将井下人员（含机车等移动目标）动态分布在井上监控中心的电子地图上，使得管理人员可以动态掌握井下人员的分布状况，特别是在事故情况下可以非常清晰知道遇困人员的位置，方便快速施救。

系统可以实现井下井上人员双向报警，井上指挥中心也可以对井下人员进行点名呼叫或广播呼叫，达到双向通讯。

矿山井下人员定位考勤及管理系统是在对现有较先进的矿山监控设施集成的基础上，对井下人员跟踪、定位、考勤及双向通讯，从而实现矿山井下人员的安全生产管理功能。

井下人员定位考勤系统使用手册概述井下人员定位考勤系统是一种用于对井下人员进行定位和考勤管理的系统。

该系统利用先进的定位技术和考勤管理功能，能够准确、高效地对井下人员进行定位和考勤记录，从而提高井下人员管理的效率和准确性。

系统功能井下人员定位考勤系统包含以下主要功能：1. 实时定位系统通过定位设备对井下人员进行实时定位。

定位设备可以是基于全球定位系统（GPS）的设备，也可以是基于无线局域网（WLAN）或蓝牙技术的设备。

系统能够准确地显示井下人员的位置信息，并在地图上进行标注和显示。

2. 考勤管理系统能够对井下人员的考勤记录进行管理。

井下人员可以使用系统提供的考勤终端进行签到、签退等操作，系统会自动记录井下人员的考勤时间和位置信息。

管理员可以通过系统的后台管理界面查看和管理井下人员的考勤记录。

3. 报警功能系统支持对井下人员的异常情况进行实时报警。

例如，当井下人员进入禁止区域或离开安全区域时，系统会自动发出警报。

管理员可以及时采取相应措施，确保井下人员的安全。

4. 数据分析系统能够对井下人员的定位和考勤数据进行统计和分析。

管理员可以通过系统的数据分析功能，获取井下人员的工作轨迹、工作时间等信息，从而进行人力资源管理和工作安排的优化。

系统安装与配置井下人员定位考勤系统的安装与配置包括以下几个步骤：1. 硬件设备安装首先，需要将定位设备（如GPS设备或WLAN设备）安装在井下工作区域的合适位置。

安装时需要考虑设备的稳定性、覆盖范围和信号强度等因素。

2. 软件系统安装系统提供了软件安装包，用户需要将安装包下载到计算机中，并按照安装向导的指示完成软件的安装过程。

安装过程中需要选择安装路径、设置管理员账号和密码等信息。

3. 系统配置安装完成后，用户需要进行系统的配置。

首先需要设置定位设备与系统之间的通信参数，例如设备的IP地址、端口号等。

然后需要配置考勤终端的参数，包括终端的IP地址、井下人员的考勤规则等。

使用指南井下人员定位考勤系统的使用包括以下几个方面：1. 登录系统用户首先需要打开系统的登录界面，并输入管理员账号和密码进行登录。

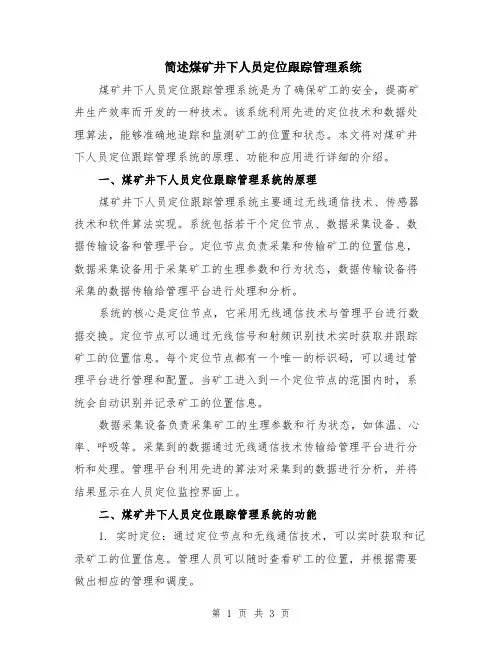

简述煤矿井下人员定位跟踪管理系统煤矿井下人员定位跟踪管理系统是为了确保矿工的安全，提高矿井生产效率而开发的一种技术。

该系统利用先进的定位技术和数据处理算法，能够准确地追踪和监测矿工的位置和状态。

本文将对煤矿井下人员定位跟踪管理系统的原理、功能和应用进行详细的介绍。

一、煤矿井下人员定位跟踪管理系统的原理煤矿井下人员定位跟踪管理系统主要通过无线通信技术、传感器技术和软件算法实现。

系统包括若干个定位节点、数据采集设备、数据传输设备和管理平台。

定位节点负责采集和传输矿工的位置信息，数据采集设备用于采集矿工的生理参数和行为状态，数据传输设备将采集的数据传输给管理平台进行处理和分析。

系统的核心是定位节点，它采用无线通信技术与管理平台进行数据交换。

定位节点可以通过无线信号和射频识别技术实时获取并跟踪矿工的位置信息。

每个定位节点都有一个唯一的标识码，可以通过管理平台进行管理和配置。

当矿工进入到一个定位节点的范围内时，系统会自动识别并记录矿工的位置信息。

数据采集设备负责采集矿工的生理参数和行为状态，如体温、心率、呼吸等。

采集到的数据通过无线通信技术传输给管理平台进行分析和处理。

管理平台利用先进的算法对采集到的数据进行分析，并将结果显示在人员定位监控界面上。

二、煤矿井下人员定位跟踪管理系统的功能1. 实时定位：通过定位节点和无线通信技术，可以实时获取和记录矿工的位置信息。

管理人员可以随时查看矿工的位置，并根据需要做出相应的管理和调度。

2. 人员跟踪：系统可以对矿工进行持续的跟踪和监测，并记录下矿工的历史轨迹。

在突发事故或其他紧急情况下，可以及时找到矿工的位置，提高救援效率。

3. 人员管理：系统可以对矿工进行身份管理，包括矿工的基本信息、工作状态和权限管理等。

管理人员可以通过管理平台对矿工的信息进行管理和查询。

4. 安全监测：系统可以对矿工的生理参数和行为状态进行监测和分析，及时发现矿工的异常情况。

当矿工出现意外情况或身体不适时，系统会发出警报并自动通知管理人员。
