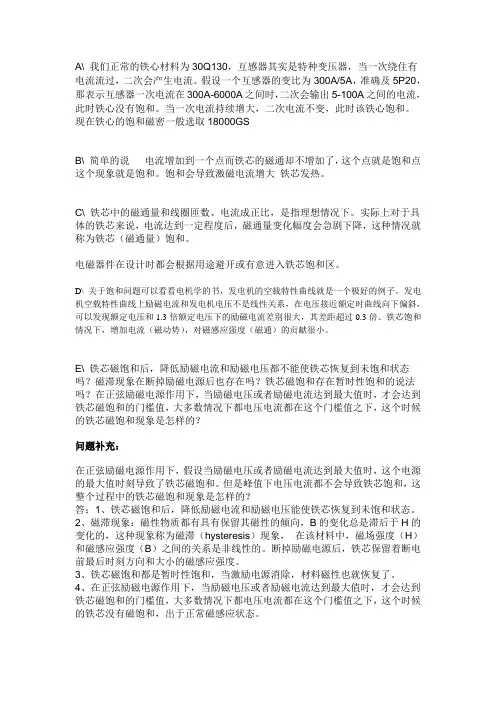

A\ 我们正常的铁心材料为30Q130，互感器其实是特种变压器，当一次绕住有电流流过，二次会产生电流。
假设一个互感器的变比为300A/5A，准确及5P20，那表示互感器一次电流在300A-6000A之间时，二次会输出5-100A之间的电流，此时铁心没有饱和。
当一次电流持续增大，二次电流不变，此时该铁心饱和。
现在铁心的饱和磁密一般选取18000GSB\ 简单的说电流增加到一个点而铁芯的磁通却不增加了，这个点就是饱和点这个现象就是饱和。
饱和会导致激磁电流增大铁芯发热。
C\ 铁芯中的磁通量和线圈匝数、电流成正比，是指理想情况下。
实际上对于具体的铁芯来说，电流达到一定程度后，磁通量变化幅度会急剧下降，这种情况就称为铁芯（磁通量）饱和。
电磁器件在设计时都会根据用途避开或有意进入铁芯饱和区。
D\ 关于饱和问题可以看看电机学的书，发电机的空载特性曲线就是一个极好的例子。
发电机空载特性曲线上励磁电流和发电机电压不是线性关系，在电压接近额定时曲线向下偏斜，可以发现额定电压和1.3倍额定电压下的励磁电流差别很大，其差距超过0.3倍。
铁芯饱和情况下，增加电流（磁动势），对磁感应强度（磁通）的贡献很小。
E\ 铁芯磁饱和后，降低励磁电流和励磁电压都不能使铁芯恢复到未饱和状态吗？磁滞现象在断掉励磁电源后也存在吗？铁芯磁饱和存在暂时性饱和的说法吗？在正弦励磁电源作用下，当励磁电压或者励磁电流达到最大值时，才会达到铁芯磁饱和的门槛值，大多数情况下都电压电流都在这个门槛值之下，这个时候的铁芯磁饱和现象是怎样的？问题补充：在正弦励磁电源作用下，假设当励磁电压或者励磁电流达到最大值时，这个电源的最大值时刻导致了铁芯磁饱和。
但是峰值下电压电流都不会导致铁芯饱和，这整个过程中的铁芯磁饱和现象是怎样的？答：1、铁芯磁饱和后，降低励磁电流和励磁电压能使铁芯恢复到未饱和状态。
2、磁滞现象：磁性物质都有具有保留其磁性的倾向，B的变化总是滞后于H的变化的，这种现象称为磁滞（hysteresis）现象，在该材料中，磁场强度（H）和磁感应强度（B）之间的关系是非线性的。
磁路的饱和现象磁路的饱和现象是电磁学中的一个重要概念，它是指在一定条件下，磁路中磁场强度随着磁场强度的增加而达到极限值，无法再增加的现象。
磁路的饱和现象在电机、变压器、磁性材料等领域都有着重要的应用价值。
本文将从物理原理、影响因素和应用等方面探讨磁路的饱和现象。
一、物理原理在磁路中，磁场强度H和磁通量密度B之间存在一定的关系，即B=μH，其中μ为介质的磁导率。
当磁场强度H不断增加时，磁通量密度B也会不断增加，但是随着磁场强度的增加，磁路中的磁饱和现象会逐渐显现。
磁饱和现象是指磁路中的磁通量密度B达到一定值后，无论磁场强度如何增加，磁通量密度B都无法再继续增加，这时磁路就进入了饱和状态。
磁路的饱和现象是由于磁性材料的磁化特性造成的。
当磁场强度H很小时，磁性材料中的磁矩基本上是随着磁场强度的增加而线性增加的，即磁性材料的磁化率是一个常数。
但是当磁场强度H达到一定值后，磁性材料中的磁矩就无法再随着磁场强度的增加而线性增加，而是会出现非线性增长，最终达到饱和状态。
这是因为在强磁场下，磁矩的方向已经趋向于与磁场方向一致，再加大磁场强度并不能使磁矩再次发生明显的调整，因此磁通量密度B也就无法再继续增加了。
二、影响因素磁路的饱和现象受到多种因素的影响，其中最主要的因素是磁性材料的种类和磁场强度。
不同种类的磁性材料具有不同的磁化特性，有些磁性材料的饱和磁化强度很高，而有些磁性材料的饱和磁化强度比较低。
因此，在选择磁性材料时需要根据具体的应用要求来确定。
另外，磁场强度也是影响磁路饱和现象的重要因素。
当磁场强度很小时，磁性材料的磁化特性基本上是线性的，此时磁路中的磁通量密度B也基本上是线性增加的。
但是当磁场强度达到一定值后，磁性材料的磁化特性就会出现非线性增长，此时磁路中的磁通量密度B就会出现饱和现象。
因此，在实际应用中需要根据磁路的具体情况来选择合适的磁场强度。
三、应用磁路的饱和现象在电机、变压器、磁性材料等领域都有着广泛的应用。
饱和磁感应强度和磁导率的关系饱和磁感应强度是指在一定条件下，磁材料所能达到的最大磁感应强度。
它与磁导率之间存在着一定的关系。
为了更好地理解这个关系，让我们一起来探讨一下。
首先，我们需要了解一些基础知识。
磁感应强度是指单位面积上单位磁力线通过的数量，用符号B表示，单位是特斯拉(T)。
磁导率是一个物质的基本性质，表示该物质传导磁场的能力，用符号μ表示，单位是亨利每米(H/m)。
在一个磁性材料中，磁导率的大小决定了其对磁场的响应能力。
一般来说，磁导率越大，材料对磁场的响应能力就越强。
这是因为磁导率可以看作是磁场介质中磁感应强度和磁场强度之间的比值，即μ=B/H。
当磁感应强度增加时，磁场强度也会相应增加。
然而，当磁感应强度达到一定值时，磁场强度不再随之增加，而是趋于饱和。
这是因为磁材料的磁化过程是一个由无序磁矩向有序磁矩转变的过程。
当磁矩几乎全部朝向一个方向时，磁场强度就不再随磁感应强度增加而增加，达到了饱和状态。
饱和磁感应强度和磁导率之间的关系可以用以下公式表示：B_sat = μ * H式中，B_sat表示饱和磁感应强度，μ表示磁导率，H表示磁场强度。
从这个公式可以看出，饱和磁感应强度与磁导率之间存在着线性关系。
也就是说，饱和磁感应强度的大小取决于磁导率的大小。
那么，如何提高磁导率以达到更大的饱和磁感应强度呢？这就需要通过优化材料的结构和组分来实现。
一种常见的方法是通过合金化，将多种磁性材料进行合金化处理，以提高磁导率。
此外，还可以通过优化晶格结构、控制晶粒尺寸等方式来提高磁导率。
总之，饱和磁感应强度和磁导率之间存在着一定的关系。
磁导率越大，材料对磁场的响应能力就越强，从而使饱和磁感应强度增加。
通过优化材料的结构和组分，我们可以提高磁导率，进而实现更大的饱和磁感应强度。
这对于研究和开发新型磁性材料以及应用于磁性器件具有很大的指导意义。
一、电感磁饱和的原因：电子在原子外层绕著数层轨道旋转，每一层电子旋转都会依愣次定律产生一微弱的磁场，每一层的磁力不同、方向也不同，但合力为零，没有磁性。
当一线圈通电流，同样的依愣次定律产生一磁场，磁力线穿过磁性材料（铁心），磁性材料内原子的电子旋转轨道开始转向，以抵消线圈产生的磁力线，线圈电流越大，越多磁性材料电子的旋转方向改变，最后所有磁性材料电子旋转方向都相同时，就是磁饱和。
电感量的大小与饱和的理论分析：空心线圈结构的电感可认为不会饱和，带铁心回路的电感存在饱和问题。
电感L随着磁路的饱和而变小。
理论依据如下：设电感绕组等效匝数为N匝，等效磁路长度为len，通入电流为I，磁路的等效截面积为S，μ为磁导率，Φ是磁通。
由：Φ= B*S, B = μ*H, H*len = N*I并根据电感的定义，可得：L = N*Φ/I（公式见新浪/我的收藏/电磁学学/电感的暂态分析）= N* (B*S)/I = N*(μ*H*S)/I = N*(μ*H*len*S)/(I*len) = N* (μ*N*I*S)/(I*len) = N^2*μ*S/len。
当通入电感的电流很大时，μ=B/H，H很大，B已达到最大值不再变化，那么μ趋向于零，所以相应的电感L也趋向于零。
μ＝导磁率(magnetic permeability of material) (Henrys/meter)导磁率又称导磁系数，是衡量物质的导磁性能的一个系数，以字母μ表示，单位是亨/米。
μ等于磁介质中磁感应强度B与磁场强度H之比，即通常使用的是磁介质的相对磁导率μr，其定义为磁导率μ与真空磁导率μ0之比，即μ=B/H。
磁导率表示物质磁化性能的一个物理量，是物质中磁感应强度B与磁场强度H之比，又称为绝对磁导率。
物质的绝对磁导率和真空磁导率（设为μ0=4π*10^-7H/m）比值称为相对磁导率，也就是我们一般意义上的磁导率。
2、 感应耐压试验（倍压倍频仪）给变压器施加电源的频率之所以在２倍的额定频率以上的原因：变压器的激磁电流i和主磁通振幅Фm的特性曲线一般设计在额定频率和额定电压下接近弯曲饱和部分(如图1所示)。
