YT23凿岩机

分为三种：粒状铵油混装车、乳化炸药混装 车和重铵油炸药混装车。
粒状铵油混装车
2、地下装药机械
散装炸药装药器
散装炸药装药器用得较普遍，适用于粉 状及粒状铵油炸药。
破碎设备与施工
大块二次破碎，可采用爆破方法，也可用机械 法，水力法，电能法等。目前较普遍采用的是机械 法，使用的设备主要有风镐，碎石吊锤，冲击破碎 机。
Yt29
Yt28
2－2国产气腿式凿岩机的主要技术参数表
3）向上式凿岩机
气腿支撑和推进，但气腿与 主机在同一纵轴线上，并固结为 一体，轴向伸缩。 向上式凿岩机专用于钻凿向 上方向60~90炮孔，常用于天井 掘进、竖井贯通等。 主要型号有YSP44、YSP45、 YS35。国产向上式凿岩机的主 要技术参数见表2－3。
凿岩台车
三臂凿岩台车
凿岩台车总体结构
装药设备
1、露天装药机械 分为只有装填作用的露天装药车和既有 装填作用又有制药作用的露天混装车。
露天装药车 将在炸药厂混制好的炸药，通过上料设备装到 装药车上。装好炸药后，开往爆破作业现场， 按设计要求将料仓中的炸药逐一装入炮孔。 装药车只负责运输和装填炸药。 根据装填炸药不同分为粒状铵油装药车和乳化 炸药装药车。
YGZ90
2－4
国产导轨式凿岩机的主要技术参数表
2、潜孔钻机
潜孔钻机是以压缩空气为动力，回转冲 击破碎岩石，所不同的是潜孔钻机把风动冲 击器连同钻头一起装在钎杆的前端。
潜孔钻机主要用于中硬以上岩石中钻 凿直径80~250mm的炮孔。 露采中多用钻凿直径80~200mm，深 度小于30m垂直向下或倾斜向下的炮孔。 井下常用80mm、100mm和165mm的 潜孔钻机，钻凿任意方向的炮孔，深度可 达60m。

一、判断题（）1．岩石和土都是矿物的集合体。

（）2．表土以下的固结性岩石都是基岩。

（）3．火山岩和侵入岩都是岩浆岩。

（）4．岩浆岩都是均质、各向同性体，物理力学性质指标比较高。

（）5．岩石在不同应力状态下的强度值一般符合以下规律：三向等压抗压强度>三向不等压抗压强度>双向抗压强度>单向抗压强度>单向抗弯强度>单向抗剪强度>单向抗拉强度。

（）6．岩石的硬度就是岩石抗压强度的别称。

（）7．RQD是根据钻探时的岩芯完好程度来判断岩体的质量，对岩体进行分类，即长度在15cm（含15cm）以上的岩芯累计长度长度占钻孔总长的百分比（）8．岩体质量指标RMR进行岩体分级时，只需要考虑强度、RQD、节理间距、节理状态和地下水这5项参数。

（）9．通常把孔径超过50mm、孔深超过4.5m的炮孔称为深孔。

（）10．YT-23型气腿凿岩机型号中的“Y”代表“液压”。

（）11．空气压缩机的能力和台数要全面考虑不同施工阶段的压风需求量，备用风量应为计算风量的10%～20%，备用空气压缩机不得少于1台。

（）12．压风管路常选用无缝钢管和水煤气钢管，管路应尽量分段焊接。

（）13．爆炸是物质系统一种极迅速的化学变化。

（）14．铵油炸药、膨化硝铵炸药、乳化炸药、水胶炸药和TNT都是混合类炸药。

（）15．炸药的氧平衡表示炸药内含氧量与充分氧化可燃元素所需氧量之间的关系，通常用每克炸药不足或多余的氧的克数来表示。

（）16．单位质量炸药在定容条件下爆破时放出的热量称为爆热。

（）17．炸药的猛度是指炸药爆炸瞬间爆轰波和爆轰产物对邻近的局部固体介质的破碎能力。

（）18．TNT比黑索金的机械感度高，遇明火、高温、震动、撞击、摩擦能引起燃烧并转为爆炸，爆发点为230℃。

（）19．浆状炸药的密度较小，只能达到0.6～0.8 g/cm3。

（）20．乳化炸药的爆速一般可达4000～5500 m/s，猛度可达15～20 mm，殉爆距离7.0～12.0 cm，临界直径12～16 mm。

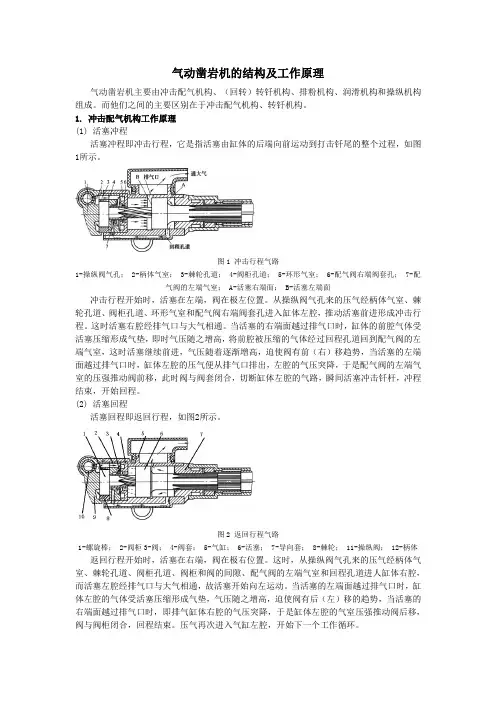

气动凿岩机的结构及工作原理气动凿岩机主要由冲击配气机构、（回转）转钎机构、排粉机构、润滑机构和操纵机构组成。

而他们之间的主要区别在于冲击配气机构、转钎机构。

1. 冲击配气机构工作原理(1) 活塞冲程活塞冲程即冲击行程，它是指活塞由缸体的后端向前运动到打击钎尾的整个过程，如图1所示。

图1 冲击行程气路1-操纵阀气孔； 2-柄体气室； 3-棘轮孔道； 4-阀柜孔道； 5-环形气室； 6-配气阀右端阀套孔； 7-配气阀的左端气室； A-活塞右端面； B-活塞左端面冲击行程开始时，活塞在左端，阀在极左位置。

从操纵阀气孔来的压气经柄体气室、棘轮孔道、阀柜孔道、环形气室和配气阀右端阀套孔进入缸体左腔，推动活塞前进形成冲击行程。

这时活塞右腔经排气口与大气相通。

当活塞的右端面越过排气口时，缸体的前腔气体受活塞压缩形成气垫，即时气压随之增高，将前腔被压缩的气体经过回程孔道回到配气阀的左端气室，这时活塞继续前进，气压随着逐渐增高，迫使阀有前（右）移趋势，当活塞的左端面越过排气口时，缸体左腔的压气便从排气口排出，左腔的气压突降，于是配气阀的左端气室的压强推动阀前移，此时阀与阀套闭合，切断缸体左腔的气路，瞬间活塞冲击钎杆，冲程结束，开始回程。

(2) 活塞回程活塞回程即返回行程，如图2所示。

图2 返回行程气路1-螺旋棒； 2-阀柜3-阀； 4-阀套； 5-气缸； 6-活塞； 7-导向套； 8-棘轮； 11-操纵阀； 12-柄体返回行程开始时，活塞在右端，阀在极右位置。

这时，从操纵阀气孔来的压气经柄体气室、棘轮孔道、阀柜孔道、阀柜和阀的间隙、配气阀的左端气室和回程孔道进人缸体右腔，而活塞左腔经排气口与大气相通，故活塞开始向左运动。

当活塞的左端面越过排气口时，缸体左腔的气体受活塞压缩形成气垫，气压随之增高，迫使阀有后（左）移的趋势，当活塞的右端面越过排气口时，即排气缸体右腔的气压突降，于是缸体左腔的气室压强推动阀后移，阀与阀柜闭合，回程结束。

荆矿机电科教师授课教案教师姓名：吴建民、刘术雨授课班别：矿井维修钳工培训班授课科目：矿井维修钳工电子教案文件名称：矿井维修钳工教案2016年1月6日教学步骤及时间分配安排第一部份、导入新课，提示课题。

为提高矿井维修工人的理论及技术操作水平，为范现场工人的操作，保证安全生产，维护设备，更好的使用设备。

旨在让大家学到和掌握一些规律性的东西，学一些对自己平时工作具有指导性和举一反三的知识，通过加深对这些基础知识理解和技能的运用，以解决维修实际中遇到的一些类似问题。

尽量使学员形成维修钳工知识系统，以不变应万变，使无所而不能，达到中级工操作技能。

本部分课程，须经考试合格。

第二部份：矿井维修钳工操作规程一、一般规定：1、维修工必须熟悉所维护设备的结构性能、技术特征、工作原理。

能独立工作，并经考核合格者担任。

2、未经考核合格者，不得独立从事维修工作。

学徒工应在考核合格的正式维修工指导下从事有关维修实习工作。

3、维修工进行操作时应不少于2人。

4、对设备进行维护检修后，维修工应接受司机及有关负责人的验收。

5、维修工应严格执行岗位责任制、交接班制，遵守设备操作规程及〈〈煤矿安全规程〉〉的有关规定。

6、检修质量应符合〈〈煤矿机电设备检修质量标准〉〉的要求。

7、上班前不准喝酒，工作时精神集中，不得干与本职无关的工作。

二、作业前的准备8、设备检修前要将检修用的备件、材料工具设备和安全保护用具准备齐全，并认真检查和试验，确保检修顺利进行和安全操作。

9、作业前要切断或关闭所检修设备的电源、水源等，并挂“有人作业”警告牌。

10、作业前要对作业场所的施工条件进行认真的检查，以保证作业人员和设备的安全。

三、维修作业：11、维修人员对所维修范围内设备每班的巡回检查和日常维护内容如下：（1）检查所维护的设备零部件是否齐全完好可靠。

（2）对设备运行中发现的问题，要及时进行检查处理。

（3）对有关的安全保护装置要定期调整试验，确保安全可靠。
