三峡全通110kV变电站现阶段接线图及倒电方案图

湾通一回通53母联通53#2主变通60#2主变通732通811通8112通708通87082通730 通812涂镀板二回 涂镀板一回通705 通703涂830涂832涂7142涂714涂825涂8252 涂823涂703涂镀板三回通718 涂824涂728涂827 #2所变至铜1203涂846 涂850 涂810 至铜YJ10 #1所变总降站110kV 高压侧母排顺序Ⅰ/Ⅱ古通保安联络一车间#1保安变二车间#1保安变二车间#2保安变一车间#2保安变供辅循环水保安通707#1消弧通722#2消弧三期临时电源通829 #3消弧通807#4消弧通824 涂镀板八回通822 涂711总降站10kV 母排顺序8-Ⅰ/8-Ⅱ/7-Ⅰ/7-Ⅱ总配站10kV 母排顺序8-Ⅰ/8-Ⅱ/7-Ⅰ/7-Ⅱ涂910涂904涂901涂903涂905涂906涂907涂909总配站10kV保安段现阶段11万站停电，长时间不能恢复应如何处理。

11万站1、总降站迅速断开涂镀板一回涂832开关、二回830开关、三回824开关，至22万联络涂810开关与铜YJ10开关，涂850开关与铜1203开关。

2、断开保安段及所有母线上馈线开关，仅保留分段、联络、站用变开关在合上位置。

3、将保安段上涂901开关由试验位置摇至运行位置，合上涂901开关。

4、合上保安段至7-Ⅱ段联络涂904，涂827开关。

5、合上7-Ⅰ与7-Ⅱ段母联涂825开关，合上8-Ⅰ与8-Ⅱ母联涂714开关。

4、总降站人员检查合上901开关后各母线上是否全部带电、站用变是否带电。

5、合上涂810开关，涂850开关。

6、通知220KV变电站人员涂810开关、涂850开关送电正常，检查铜YJ10开关、1203开关是否带电。

7、汇报相关领导保安电源恢复送电正常，根据领导指示对镀锌线保安电源送电。

8、到110KV站断开2#主变低压侧通825开关、高压侧通60开关、全通一回通53开关、分段通56开关。

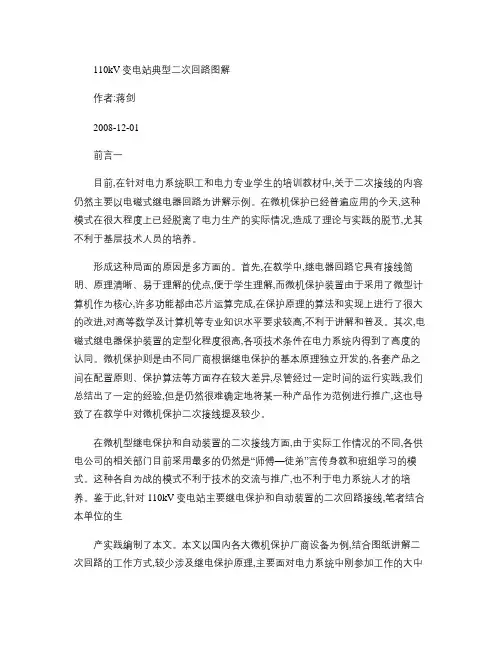

110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。

在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。

形成这种局面的原因是多方面的。

首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。

其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。

微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。

在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。

这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。

鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。

本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。

前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。

110kva变电站电气主接线图分析把变电站内的电气设备都要算上啊一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置二次设备：综合自动化、.、逆变0000.、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等好像有点说多了，也可能有少点的，存在差异吧35KV高压开关柜上一般都设有哪些保护各作用是什么？过电流保护：1.速断电流保护：用于保护本开关以后的母排、电缆的短路故障。

2.定时限电流保护：用于下一电压级别的短路保护。

3.反时限电流保护：作用与2相同，但灵敏度比2高。

4.电压闭锁过电流保护：防止越级跳闸和误跳闸，提高供电可靠性。

5.纵联差动电流保护：专用于变压器内部故障保护。

6.长延时过负荷保护：用于保护专用设备或者电网的过负荷运行，首选发信，其次跳闸。

零序电流保护：1.零序电流速断保护：保护线路和线路后侧设备对地短路、严重漏电故障。

2.定时限零序电流保护：保护线路和线路后侧设备的轻微对地短路和小电流漏电，监测绝缘状况。

可以选择作用于跳闸或发信。

过电压保护：1.雷电过电压保护。

2.操作过电压保护。

1、2两种过电压通常都是用避雷器来保护，可防止线路或设备绝缘击穿。

3.设备异常过电压保护：通过电压继电器和综保定值整定来实现跳闸或发信，用于保护设备在异常过压下运行造成的发热损坏。

低电压保护：瞬时低电压保护只发信不跳闸，用于避免瞬间短路或大负荷启动造成的正常设备误跳闸。

俗称躲晃电。

非电量保护：1.重瓦斯保护：用于变压器内部强短路或拉弧放电的严重故障保护。

选择跳闸。

2.轻瓦斯保护：用于变压器轻微故障的检测，选择发信报警。

3.温度保护：用于检测变压器顶层油温监测，轻超温发信报警，重超温跳闸。

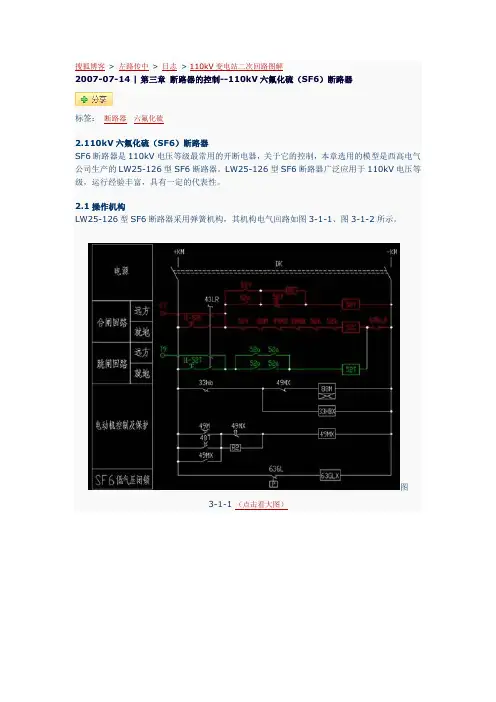

搜狐博客> 左路传中> 日志> 110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。

LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。

2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。

图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。

图3-1-2所示为弹簧储能电机的电源回路。

主要部件的符号与名称对应关系如表3-1所示。

表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。

“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。

正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。
