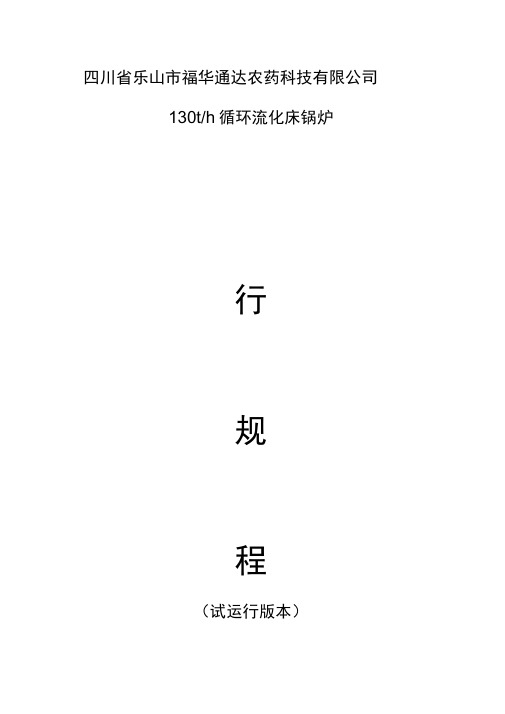

四川省乐山市福华通达农药科技有限公司130t/h循环流化床锅炉行规程（试运行版本）、八前言一、本规程根据以下资料编写：1、无锡华光锅炉股份有限公司UG—130/9.81-M型循环流化床锅炉《设计说明书》和《使用说明书》。
2、《电业安全工作规程》（热力机械部分）。
3、本规程的编写过程中，综合吸取了多家130t/h循环流化床锅炉的运行经验结合本公司新建130t/h循环流化床锅炉的特点和长时间实际运行经验，力求使本规程规范、实用，具有可操作性。
二、以下人员应熟悉本规程：1、锅炉运行班长；2、锅炉运行司炉、副司炉；3、静电除尘、燃运值班员（熟悉相关部分运行规程）；4、运行值长；5、车间主任、副主任；6、事业部经理、副经理；7、设备科; &总工办三、本规程为试运行版本，待锅炉正常运行一段时期后，在执行的过程中有补充改进建议，请及时反馈给生产技术部，按规定予以重新修订，使本规程得到不断的完善。
130t/h循环流化床锅炉运行规程（试运行版）批准：审核：编写:2013年3月15日目录第一篇设备技术规范第一章锅炉机组的简要特性第二章锅炉技术规范第二篇锅炉机组的启动第一章锅炉机组启动前的检查与试验第二章锅炉点火、升压及并炉第三篇锅炉运行调节、管理第一章锅炉运行控制与调整第二章锅炉运行管理第四篇锅炉停炉及保养第一章锅炉停炉第二章锅炉保养第五篇锅炉机组的故障处理第一章锅炉机组故障处理原则第二章锅炉典型事故分析及处理第六篇静电除尘器运行检查第七篇燃运设备运行检查第一篇设备技术规范第一章锅炉机组简要特性一、锅炉简介1、锅炉概况：(1)型号：UG130/9.81 —M(2)制造厂家：无锡华光锅炉股份有限公司(3)制造日期：2008年9月(4)安装日期：2008年9月一2009年9月(5)投产日期：2009年11月(6)安装单位：江苏天目建设安装有限公司2、设备概述：本锅炉是高温高压、单锅筒横置式、单炉膛、自然循环、全悬吊式钢架n型布置, 采用由水冷布风板及燃烧室、炉膛、汽冷旋风分离器、返料器组成的循环燃烧系统，炉膛为膜式水冷壁结构，过热器分高温、低温过热器、包墙过热器、屏式过热，中间设两级喷水减温器，尾部设三级省煤器和一、二次风三级预热器。
目录一、前言 (2)二、锅炉基本特性 (2)1.主要工作参数 (2)2.设计燃料 (3)3.安装和运行条件 (4)4.锅炉基本尺寸 (4)三、锅炉结构简述 (4)1.炉膛水冷壁 (5)2.高效蜗壳式汽冷旋风分离器 (6)3.锅筒及锅筒内部设备 (7)4.燃烧设备 (8)5.过热器系统及其调温装置 (10)6. 省煤器 (11)7. 空气预热器 (11)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (12)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15. 锅炉过程监控 (14)四、性能说明 (16)一、前言我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO2、NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一，为此2012年国家颁布了火电厂大气污染物排放标准GB13223-2011，要求新建锅炉烟气有害气体排放中SO2<100 mg/m3、NO x<100 mg/m3；2014年已在全国主要省区逐步推广，并推广到全国。
2015年国家又颁布了环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。
由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，作为炉内临时石灰石脱硫之用。
二、锅炉基本特性1、主要工作参数额定蒸发量 150 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 215 ℃锅炉排烟温度～137 ℃排污率≤1 %空气预热器进风温度 30 ℃锅炉计算热效率 91.5 %锅炉保证热效率 91 %燃料消耗量 24.3 t/h(设计煤种)一次热风温度 175 ℃二次热风温度181 ℃一、二次风量比 50：50循环倍率 20 ～ 25灰渣比 7:32、设计燃料（1）煤质分析资料：入炉给煤粒度：煤的入炉粒度要求：粒度范围0～10mm，50%切割粒径d50=2mm。
目录1.概述1.1锅炉型式1.2锅炉设计参数1.3锅炉布置型式1.4给水和蒸汽品质1.5锅炉燃料1.6锅炉的灰渣比2.锅炉结构2.1锅炉结构2.2锅筒2.3燃烧室和水冷壁2.4启动燃烧设备2.5过热器和调温装置2.6省煤器2.7空气预热器2.8阀门2.9吹灰器2.10钢结构及平台扶梯2.11检修起吊设施2.12燃烧设备2.13保温、油漆2.14热工测量、调节、保护和控制设备3.附件3.1锅炉热力计算汇总表3.2烟气量、空气量和阻力数据表3.3汽水阻力表3.4锅炉水容积表1. 概述秸秆是农业生产的废弃物，任其在田间焚烧不但浪费了宝贵的资源，还污染大气环境。
秸秆是一种生物质燃料，是可再生能源，充分利用秸秆焚烧发电，具有节约能源、防止环境污染的社会效益，也具有很好的经济效益。
1.1锅炉型式本锅炉为我公司自主开发设计的75t/h高温高压参数燃生物质燃料的锅炉。
锅炉为高温高压蒸汽参数，自然循环炉，单锅筒、平衡通风、半露天布置、固态排渣、全钢构架，炉膛部份为支撑结构，尾部为悬吊结构。
本锅炉设计燃料为稻秆，校核燃料为棉花秸秆，也可以按照用户要求进行混合燃烧。
生物质燃料中含有Cl和碱金属盐，燃烧时产生的烟气对锅炉受热面具有一定的腐蚀性。
另外燃烧产生的灰份熔点较低，容易粘结在受热面管子外表面，形成渣层，会明显降低受热面的传热系数。
因此，在高温受热面的管系中采用了有利于防止结渣、搭桥的结构，并采取了有效的吹灰措施，防止受热面腐蚀和产生大量的渣层。
本锅炉采用水冷振动炉排的燃烧方式，有利于防止燃烧低灰熔点的秸秆在炉排面上结渣。
锅炉汽水系统采用自然循环，在炉膛外布置了集中下降管。
锅炉烟气流向采用四回程“M”型，炉膛和过热器通道采用全封闭的膜式水冷壁，很好的保证了锅炉的严密性能。
过热器采用三级布置，并布置了二级喷水减温器，使过热蒸汽温度有较大的调节裕量，以保证锅炉蒸汽参数。
尾部竖井内布置了单级省煤器和单级空气预热器，一、二次风平行进入各自的空气预热器，出空气预热器后分别进入炉排下一次风管和炉排上二次风管，再进入炉膛。
UG–220/9.8–M6锅炉使用说明书58J―SM8目录0、前言––––––––––––––––––––––––31、锅炉启动前的准备––––––––––––––––––3 1.1烘炉–––––––––––––––––––––––3 1.2锅炉冷态空气动力场试验––––––––––––––42、锅炉启动运行–––––––––––––––––––8 2.1冷态启动–––––––––––––––––––––8 2.2温态启动––––––––––––––––––––15 2.3热态启动––––––––––––––––––––18 2.4启动曲线及启动寿命损耗数据表––––––––––183、锅炉正常运行––––––––––––––––––19 3.1锅炉运行中检查工作–––––––––––––––193.2负荷调节––––––––––––––––––––20 3.3水位调节––––––––––––––––––––21 3.4床温调节––––––––––––––––––––21 3.5汽压调节––––––––––––––––––––22 3.6气温调节––––––––––––––––––––22 3.7 NO X、SO2排放浓度调节––––––––––––––22 3.8配风调节––––––––––––––––––––22 3.9其它––––––––––––––––––––––234、锅炉停炉––––––––––––––––––––23 4.1正常停炉至冷态–––––––––––––––––23 4.2停炉至热备用––––––––––––––––––24 4.3紧急停炉––––––––––––––––––––254.4停炉的快速冷却–––––––––––––––––265、预防措施–––––––––––––––––––266、锅炉停炉保护––––––––––––––––––30 6.1充氮方法––––––––––––––––––––30 6.2热炉放水烘干保养方法––––––––––––––30 6.3锅炉充压防腐––––––––––––––––––317、锅炉常见事故处理––––––––––––––––327.1床温过高或过低––––––––––––––32 7.2床压高或低–––––––––––––––––32 7.3水冷壁爆管–––––––––––––––––33 7.4过热器爆管–––––––––––––––––34 7.5床面结焦––––––––––––––––––––35 7.6烟道再燃烧–––––––––––––––––––36 7.7缺水事故––––––––––––––––––––36 7.8满水事故––––––––––––––––––––37 7.9管道水击––––––––––––––––––––38 7.10断煤–––––––––––––––––––––38 7.11主燃料切除––––––––––––––––390.前言200t/h高温高压循环流化床锅炉是由无锡华光锅炉股份有限公司结合本公司多年生产循环流化床锅炉的经验进行设计而成。
锅炉说明书锅炉说明书1. 引言锅炉是一种用于加热水或产生蒸汽的设备。
它被广泛应用于工业生产、供暖和发电等领域。
本文档旨在提供对锅炉的详细说明，包括工作原理、结构组成、使用方法和维护保养等方面的内容，以帮助用户正确使用和维护锅炉。
2. 工作原理锅炉通过将燃料燃烧产生的热能传递给水，使其升温并转化为蒸汽。
锅炉的核心部件是燃烧室和热交换器。
燃烧室内燃烧燃料产生高温高压的燃烧气体，燃烧气体通过热交换器与水进行热交换，将热能传递给水并使其升温，最终产生蒸汽。
3. 结构组成锅炉主要由以下组件组成：3.1 燃料供给系统燃料供给系统包括燃料储存装置、燃料输送系统和燃料燃烧系统。
燃料储存装置用于存放燃料，燃料输送系统将燃料从储存装置输送到燃烧系统，燃料燃烧系统将燃料燃烧产生热能。
3.2 燃烧系统燃烧系统由燃烧室和烟道组成。
燃烧室是燃料燃烧的地方，烟道则用于排出燃烧过程中产生的烟气。
3.3 热交换器热交换器是将燃烧气体的热能传递给水的装置。
常见的热交换器类型包括烟气热交换器和水热交换器。
3.4 控制系统控制系统用于监测和控制锅炉的运行状态。
它包括温度传感器、压力传感器、流量传感器等用于监测锅炉工作参数的传感器，以及控制器和执行器用于控制锅炉的运行状态。
4. 使用方法4.1 准备工作在启动锅炉之前，需要做好以下准备工作：- 确保锅炉的供水系统正常运行，并具备足够供水能力。
- 检查燃料供给系统，确保燃料储存装置中有足够的燃料。
- 检查燃烧系统，确保燃烧室和烟道清洁无阻塞。
4.2 启动锅炉按照以下步骤启动锅炉：1. 打开锅炉的燃料供给系统，并调整适当的供给量。
2. 打开燃烧系统的风机和点火装置，点燃燃料。
3. 等待燃烧室内的温度上升，直到达到设定值。
4. 启动水循环泵，将冷水导入热交换器。
5. 观察锅炉工作状态，确保各项参数正常。
4.3 关闭锅炉按照以下步骤关闭锅炉：1. 首先关闭燃烧系统中的风机和燃料供给系统。
2. 关闭水循环泵，停止供水。
WNS2-1.0-Y（Q）燃油、燃气锅炉产品说明书无锡市沈能节能设备有限公司一、概述本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。
WNS2-1.0-Y（Q）型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。
第一回程为波形炉胆，第二、三回程为烟道。
锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。
该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。
烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。
二、主要规范及设计参数1、额定蒸发量 2 t/h2、额定蒸汽压力 1.0 MPa3、额定蒸汽温度184℃4、给水温度20℃5、试验压力 1.65MPa6、锅炉受热面积53 M²7、最大件运输重量8.42吨8、最大件外形尺寸5.1×3×2.6 m三、结构简介本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。
锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。
第一回程为炉胆，由波形炉胆组焊而成。
采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。
回燃室由中间筒体和回燃室前、内后管板组焊而成。
锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。
第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。
第三回程也由螺纹烟管组成。
前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该结构整体性好，美观大方，锅炉前后烟箱门结构新颖，开启轻便，便于内部检查及清理。
四、燃烧器本锅炉采用全自动化控制进口燃烧器，可以根据用户要求选配其它品牌的燃烧器。
目录一．概述 (2)二．锅炉参数 (2)三．设计燃料 (2)四．锅炉各部分结构简述： (3)1、燃烧装置： (3)2、给煤装置 (3)3、床下点火装置 (4)4、分离及返料装置 (4)5、锅筒及其内部装置 (4)6、水冷系统 (5)7、过热器系统 (5)8、省煤器系统 (5)9、空气预热器 (5)10、梁和柱、平台扶梯 (6)11、炉墙 (6)12、密封结构 (7)13、锅炉本体水、汽侧流程： (7)14、锅炉本体烟气、灰侧流程： (7)15、吹灰装置 (7)16、锅炉过程监控 (7)五. 锅炉主要技术依据 (9)六. 注意事项：……………………………………………………………............. . 9七. 附表……………………………………………………………........................ .. 11附表1.《热力计算汇总表》 (11)附表2. 主要技术数据 (12)附图、石灰石粒度分布曲线 (13)一．概述本产品为75t/h中温、中压循环流化床锅炉，采用近年发展起来的循环流化床燃烧技术，并根据无锡华光与国内著名院校多年合作开发循环流化床锅炉的经验，以及国内同类型循环流化床锅炉运行的成功经验基础上，开发了这一产品。
本产品结构简单、紧凑，与传统的煤粉炉炉型相似，锅炉本体由燃烧设备、给煤装置、床下点火装置、分离和返料装置、水冷系统、过热器、省煤器、空气预热器、钢架、平台扶梯、炉墙等组成。
锅炉设计、制造、安装、运行应执行如下标准：TSG G0001 《锅炉安全技术监察规程》JB/T6696 《电站锅炉技术条件》GB/T16507 《水管锅炉》DL5190.2 《电力建设施工技术规范第2部分：锅炉机组》GB/T12145 《火力发电机组及蒸汽动力设备水汽质量标准》TSG G0002 《锅炉节能技术监督管理规程》DL5190.5 《电力建设施工技术规范第5部分：管道及系统》二．锅炉参数额定蒸发量75t/h额定蒸汽压力 3.82MPa额定蒸汽温度450℃给水温度105℃排烟温度~135℃锅炉设计效率90%锅炉排污率2%一、二次风比例50：50一、二次风热风温度109℃/107℃三．设计燃料1、煤种：各成分如下2、燃料颗粒度要求：煤为0~8mm；50%切割粒径d50=1.5mm。
目录一、前言 (2)二、锅炉基本特性 (2)1.主要工作参数 (2)2.设计燃料 (3)3.安装和运行条件 (4)4.锅炉基本尺寸 (4)三、锅炉结构简述 (4)1.炉膛水冷壁 (5)2.高效蜗壳式汽冷旋风分离器 (6)3.锅筒及锅筒内部设备 (7)4.燃烧设备 (8)5.过热器系统及其调温装置 (10)6. 省煤器 (11)7. 空气预热器 (11)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (12)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15. 锅炉过程监控 (14)四、性能说明 (16)一、前言我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO2、NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一，为此2012年国家颁布了火电厂大气污染物排放标准GB13223-2011，要求新建锅炉烟气有害气体排放中SO2<100 mg/m3、NO x<100 mg/m3；2014年已在全国主要省区逐步推广，并推广到全国。
2015年国家又颁布了环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。
由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，作为炉内临时石灰石脱硫之用。
二、锅炉基本特性1、主要工作参数额定蒸发量 150 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 215 ℃锅炉排烟温度～137 ℃排污率≤1 %空气预热器进风温度 30 ℃锅炉计算热效率 91.5 %锅炉保证热效率 91 %燃料消耗量 24.3 t/h(设计煤种)一次热风温度 175 ℃二次热风温度181 ℃一、二次风量比 50：50循环倍率 20 ～ 25灰渣比 7:32、设计燃料（1）煤质分析资料：入炉给煤粒度：煤的入炉粒度要求：粒度范围0～10mm，50%切割粒径d50=2mm。
第一章总则1：本锅炉使用说明书提供了锅炉设备使用的原则性要求和注意事项，用户和电力厂的要求和其他设备、DCS系统操作使用要求及国家和行业的有关标准，编写成完整的电厂操作运行规程。
2．锅炉机组启运前，应根据设计文件及有关规程制定符合设计、设备特点的启动试运行调整方案及措施。
第二章锅炉机组启动前的准备第一节启动前的检修和试验1.锅炉所有受压部件安装完毕后，按JB/T1612-94《锅炉水实验技术条件》进行水压试验，即以锅筒设计工作压力的1.25倍进行整体水压试验，水压试验用的水应为冷凝水或除盐水。
水压后，应对锅炉范围内汽水管道，蒸汽管道路进行冲管，以清楚管道内所残留的一切杂质，并对以水为工质的各承压部件表面进行化学清洗。
2.锅炉运行必需的温度、压力、流量、水位、氧量、壁温等测点应装设完好，各监视仪表经校验合格，显示清晰、准确。
3.送引风机经冷态试运行合格。
4.煤气系统各设备安装完毕，氮气吹扫准备就绪，煤气管道泄露试验合格，各快切阀、调节阀及其液压站电动执行机构，开关试验灵活，其开度、方向及位置指示正确。
消防设施具备齐全，CO测量仪表校验合格。
5．锅炉机组的烟风、汽水等系统检验合格（包括泄露试验），处于投入状态。
烟风、汽水系统内的所有阀门、挡板及执行机构，开关试验灵活，其开度、方向和位置指示正确。
6．锅炉本体各类门孔完整无缺、关闭严密。
燃烧器完好，与燃烧器相连的煤气、热风管道等安装完毕。
与燃烧器相连接的各风门转动灵活，各阀门及电动执行装置开关灵活，位置指示正确。
7.启动火炉煤气和点火装置，使之处于投入状态。
8．受热面及烟道的积灰、结焦、杂物清理干净。
9.锅炉的连锁保护、各程装置及各类电器设备经试合格，动作准确可靠，处于备用投入状态。
10.炉体外部各汽、水管道、支吊装置完好，管道膨胀无阻。
膨胀指示器焊接牢固，刻度清楚，并记录初始指示位置，在膨胀方向上应无阻碍。
11.各系统煤气安全设施齐全，并检验合格。
12.现场照明灯齐全，具有足够的亮度。
目录一、前言 (2)二、锅炉基本特性 (2)1.主要工作参数 (2)2.设计燃料 (3)3.安装和运行条件 (4)4.锅炉基本尺寸 (4)三、锅炉结构简述 (4)1.炉膛水冷壁 (5)2.高效蜗壳式汽冷旋风分离器 (6)3.锅筒及锅筒内部设备 (7)4.燃烧设备 (8)5.过热器系统及其调温装置 (10)6. 省煤器 (11)7. 空气预热器 (11)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (12)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15. 锅炉过程监控 (14)四、性能说明 (16)一、前言我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO2、NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一.2015年国家又颁布了环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。
由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，作为炉内临时石灰石脱硫之用。
二、锅炉基本特性1、主要工作参数额定蒸发量 130 t/h额定蒸汽温度 485 ℃额定蒸汽压力（表压） 5.29 MPa给水温度 150 ℃锅炉排烟温度～140 ℃排污率≤2 %设计环境温度 20 ℃锅炉计算热效率 89.4 %设计燃料消耗量 22.1 t/h一次热风温度 141 ℃二次热风温度136 ℃一、二次风量比 50：50循环倍率 20 ～ 25灰渣比 6.5:3.52、设计燃料（1）煤质分析资料：锅炉燃料为烟煤煤。
入炉给煤粒度：煤的入炉粒度要求：粒度范围0～8mm，50%切割粒径d50=2mm。
研究证明，循环流化床锅炉的流化风量的大小是影响NOx原始排放的因素之一。
流化风量越大，NOx原始排放量就越高；反之亦然。
而入炉煤的颗粒度的大小又影响流化风量的越大，所需流化风量就越大，反之亦然。
因此要求：粒度范围0～大小；入炉煤颗粒度d50=2mm，8mm颗料度所占的比例要<5%，详见附图。
8mm，50%切割粒径d50（2）点火及助燃用油采用床下点火，点火及助燃用#0号轻柴油2.9 锅炉给水质量标准硬度u mo1/L氧含量≤7 u g/L铁含量≤30 u g/L铜含量≤5 u g/L石燃气及轻柴油产物含量mg/L氨及其化合物含量≤30 u g/LPH值8.8-9.3硅酸化合物含量≤20 u g/L锅炉给水质量标准符合GB12145《火力发电机组及蒸汽动力设备水汽质量》（3）脱硫剂特性石灰石作为脱硫剂，外购成品石灰粉，粒度0-1mm，详见附图；其成分：CaCO3≮92.3%；MgCO3≯2%；水份≯0.12%；惰性物:≯0.12%3、安装和运行条件地震烈度抗震设防烈度为7度4、锅炉基本尺寸炉膛宽度（两侧水冷壁中心线间距离） 8290mm炉膛深度（前后水冷壁中心线间距离） 4530mm锅筒中心线标高 37000mm锅炉顶板标高 40600mm运转层标高 8000mm操作层标高 5200mm锅炉宽度（两侧柱间中心距离） 9700mm锅炉深度（柱Z1与柱Z4之间距离） 17800mm三、锅炉结构简述锅炉次高温温次高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
锅炉运转层以上露天，运转层以下封闭，在运转层8m标高设置混凝土平台。
炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置两级省煤器及一、二次风各三组空气预热器。
本锅炉采用无锡华光锅炉股份有限公司最新型的低氮燃烧、低能耗循环流化床锅炉技术，结合我公司多年来生产循环流化床锅炉的经验，是无锡华光锅炉股份有限公司开发的第三代循环流化床锅炉产品。
在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。
一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入点火燃烧器后进入水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。
燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。
炉膛内的烟气(携带大量未燃尽碳粒子)在炉膛上部进一步燃烧放热。
离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。
分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。
由于采用了新型低氮燃烧循环流化床技术，通过低床温、低氧量、薄料层、分级送风等运行手段，能显著抑制低烟气中N0x的生成，显著降低鼓风机的厂用电率，因而它更能适合日益严格的国家环保和节能减排的要求。
锅炉的水、汽侧流程如下：给水经过水平布置的三组省煤器加热后进入锅筒。
锅筒内的锅水由集中下降管、分配管进入水冷壁下集箱、上升管、上集箱，然后从引出管进入锅筒。
锅筒内设有汽水分离装置。
饱和蒸汽从锅筒顶部的蒸汽连接管引至汽冷旋风分离器，然后依次经过尾部汽冷包墙管、汽冷吊挂管、低温过热器、喷水减温器、屏式过热器、高温过热器，最后将合格的过热蒸汽引向汽轮机。
1. 炉膛水冷壁考虑到合理的炉膛流化速度，炉膛断面尺寸设计成8290 mm×4530mm，炉膛四周由管子和扁钢焊成全密封膜式水冷壁。
前后及两侧水冷壁分别各有103-φ60×5与59-φ60×5根管子。
前后水冷壁下部密相区处的管子与垂直线成一夹角，构成上大下小的锥体。
锥体底部是水冷布风板，布风板下面由后水冷壁管片向前弯与二侧墙组成水冷风室。
布风板至炉膛顶部高度为28 m，炉膛烟气截面流速～4.54m/s。
后水冷壁上部管子在炉膛出口处向分离器侧外突出形成导流加速段，下部锥体处部分管子让出二只返料口。
前水冷壁下方有3只加煤口，侧水冷壁下部设置供检修用的专用人孔，炉膛密相区前后侧水冷壁还布置有二排二次风喷口。
前、后、侧水冷壁分成四个循环回路，由锅筒底部水空间引出2根集中下降管，通过分散下降管向炉膛水冷壁供水。
两侧水冷壁上集箱、前后墙水冷壁上集箱相应有连接管引至锅筒。
水冷壁、集箱、连接管的材料均为20G/GB5310。
为了运行、检修需要，水冷壁上设置了人孔、看火孔、温度测点、炉膛压力测量孔。
水冷壁顶部设置了4只检修绳孔。
整个水冷壁重量由水冷壁上集箱的吊杆装置悬吊在顶板上，锅炉运行时水冷壁向下热膨胀，最大膨胀量112mm。
炉膛内另外还布置由两片水冷屏。
2. 高效蜗壳式汽冷旋风分离器（1）分离器是循环流化床锅炉的重要组成部件，本锅炉采用的是中科院工程热物理研究所的高效蜗壳式汽冷旋风分离器专利技术，在炉膛出口布置两只汽冷旋风分离器，分离器直径Ф4000mm，用Ф38×4.5的管子和鳍片组成膜式壁作为旋风分离器的外壳，并采用蜗壳进口的方式形成结构独特的旋风分离器。
具有分离效率高和强化燃烧的优点。
旋风分离器将被烟气夹带离开炉膛的物料分离下来。
通过返料口返回炉膛，烟气则流向尾部对流受热面。
整个物料分离和返料回路的工作温度为850℃左右。
（2）包覆分离器的汽冷受热面能够有效吸收物料燃所后产生的热量，防止返料器内高温结焦，扩大煤种的适应性，同时由于耐火层薄还可以缩短锅炉的启动时间。
（3）分离器内表面焊有密排抓钉，并浇注一层60mm厚的特种耐磨可塑料，使整个分离器的内表面得到保护，从而使分离器具有较长的使用寿命。
（4）分离器出口管采用高温耐热合金制造，材质为16Cr25Ni20Si2。
（5）分离器入口开设检修门，并保证其密封性。
（6）返料器和立管内设有热电偶插孔及观察窗，以监视物料流动情况。
（7）汽冷旋风分离器做为过热器受热面的一部分。
3. 锅筒及锅筒内部设备锅筒内径Ф1600X60mm，材质为Q245R-GB713，锅筒正常水位在锅筒中心线以下85mm，最高水位和最低水位离正常水位各75mm。
锅筒内采用单段蒸发系统布置有旋风分离器、清洗孔板和顶部百叶窗等内部设备。
锅筒给水管座采用套管结构，避免进入锅筒的给水与温度较高的锅筒壁直接接触，降低锅筒壁温温差与热应力。
锅筒内装有旋风分离器，分前后两排沿锅筒筒身全长布置，汽水混合物采用分集箱式系统引入旋风分离器。
汽水混合物切向进入旋风分离器，进行一次分离，汽水分离后蒸汽向上流动经旋风分离器顶部的梯形波形板分离器，进入锅筒的汽空间进行重力分离，然后蒸汽经过顶部百叶窗和多孔板进行二次汽水分离，最后通过锅筒顶部的饱和蒸汽引出管进入过热器系统。
为防止大口径下降管入口产生旋涡和造成下降管带汽，在下降管入口处装有栅格及十字板。
此外，为保证良好的蒸汽品质，在锅筒内装有加药管和连续排污管，为防止锅筒满水，还装有紧急放水管。
锅筒上设有上下壁温的测量点，在锅炉启动点火升压过程中，锅筒上下壁温差允许最大不得超过50℃。
同样，启动前锅炉上水时为避免锅筒产生较大的热应力，进水温度不得超过70℃，并且上水速度不能太快，尤其在进水初期更应缓慢。
锅筒采用两个吊架，悬吊在顶板梁，吊点对称布置在锅筒两端。
4. 燃烧设备燃烧设备主要有给煤装置、排渣装置、给石灰石装置、布风装置和点火系统及返料回灰系统。
（1）给煤装置本锅炉给煤机由用户自理。
给煤机与落煤管通过膨胀节相连，解决给煤机与炉膛水冷壁之间的膨胀差(膨胀值97mm)。
给煤装置的给煤量应能够满足在一台给煤装置故障时，其余2台给煤装置仍能保证锅炉100%额定出力。
一定粒度的燃煤经给煤机进入布置在前墙的三根400×250间距为～1.8m的落煤管，落煤管上端有送煤风，下端靠近水冷壁处有播煤风，给煤借助自身重力和引入的送煤风沿着落煤管滑落到下端在距布风板1350mm处进入炉膛。
给煤量通过改变给煤机的转速来调整，给煤机内通入一次风冷风作为密封风，由于给煤管内为正压（约有5000Pa的正压），给煤机必须具有良好的密封，故应在给煤机上设置密封风。
播煤风管连接在每个落煤管的端口，并应配备风门以控制入口风量。
（2）布风装置风室由向前弯的后水冷壁及两侧水冷壁组成，风室内浇注100mm厚的中质保温混凝土。
防止点火时鳍片超温，并降低风室内的水冷度。
燃烧室一次风从左右两侧风道通过点火装置引入风室。
风室与炉膛被布风板相隔，布风板系水冷壁与扁钢焊制而成，布风板上均匀布置风帽。
一次风通过这些风帽均匀进入炉膛，流化床料。
风帽采用耐磨耐高温铸钢，风帽横向节距为160 mm，纵向节距为160 mm。
