有关煤矿生产的新技术、新工艺、新设备和新材料及其安全技术要求课件详解73页PPT

煤矿新技术新工艺、新设备新材料肥矿技师学院2014 ．2一、教学目的通过对掘进、采煤新技术、新工艺、新设备新材料的运用，提高生产效率、保证安全生产、节约生产成本的目的。

二、教学重点掘进锚、网、喷技术实现快速掘进。

综采放顶煤技术的运用与实施三、教学难点锚索支护放顶煤步距四、教学方法讲授。

五、教学用具板书、幻灯片。

六、课时分配第一部分掘进新技术新工艺6 课时。

第二部分综采液压支架在特殊情况下的处理4 课时。

第三部分综采放顶煤工艺流程及技术4 课时七、教学内容第一部分掘进新技术新工艺综掘机在半煤岩巷道中的快速掘进，巷道支护是制约掘进速度的大问题，如何才能在保证支护安全可靠的前提下快速的安设巷道支护，半煤岩巷道复合顶板是巷道支护技术的一个重点，也是影响矿井的正常生产和安全的主要方面之一，因此，综掘机怎样在半煤岩巷道中的快速掘进具有非常重要的现实意义。

采用锚杆、锚网、锚索联合支护的施工方案有效控制了半煤岩巷道复合顶板的稳定和变形，一次进巷成功，避免了施工后由于压力显现的返修，顶板及两帮采用等强螺纹钢锚杆和金属网，根据围岩特性，合理选择支护参数，降低了成本投入，节约了支护材料和劳动力，获得了较好的经济效益。

锚杆、锚网、锚索联合支护的施工技术方案不仅在技术上可行，安全上可靠，经济上合理，为综掘机在半煤岩巷道快速掘进，提供了一条行之有效的技术途径。

结合矿井的具体条件，依靠科技进步，坚持“安全第一、预防为主、综合治理”的原则，认真贯彻执行国家和地方的煤矿安全生产法律法规，建立精简高效的矿井安全管理机构，完善矿井安全技术措施、设施、装备，按照高产高效现代化矿井模式，力争把平禹凤翅山矿建设成为安全设施齐备，抗灾能力强、安全高效的现代化矿井。

根据半煤岩复合顶板巷道变形破坏机理，21100 机巷顶板以深灰色砂质泥岩、泥岩为主，厚1.50〜9.00m，局部有炭质泥岩伪顶0.30〜0.50m。

底板为深灰色泥岩、砂质泥岩为主，厚5〜10m。

授课教师：于来平
1、有关煤矿生产的新技术、新工艺、新设备和 新材料及其安全技术要求；
2、复习； 3、考试
学时数：4 授课地点：职工培训学校 教学目的及要求：通过本次课的学习让职工有关煤矿生产
的新技术、新工艺、新设备和新材料 及其安全技术 教学重点：煤矿生产
的新技术、新工艺
教学用具：多媒体
授课教师：于来平
7、回采期间老塘不能及时垮落处理方式：及时卸掉两端头的W钢带、 锚杆、螺栓、锚索或锚索梁具。
新工艺、新设备、新技术、新材料及安全技术要求
8、处理顶板破碎、冒顶、片帮方法：处理时可用圆木架设走向棚或走向 悬臂梁做临时支护，当支护棚沿工作面方向布置时，必须保持一梁两柱， 并坚持先支后改的原则，严禁空定作业。对于较大范围冒顶，应先把冒顶 区域两端头附近支架加固、备好顶板，然后处理中间部分。 9、巷道高度大时，单体柱垫柱鞋不能接顶时处理办法：先架设超前棚用 木料在巷道顶板上绞“#”字型木架，然后在架棚。架棚时单体支柱下方 垫木柱鞋，严禁垫双层柱鞋。
新工艺、新设备、新技术、新材料及安全技术要求
10、煤壁机道检查项中对煤壁伞檐的要求：伞檐长度超过1m时，其最 大突出部分薄煤层不超过150mm，中厚以上煤层不超过200mm，伞檐 长度在1m以下时，最突出部分薄煤层不超过200mm，中厚以上煤层不 超过250mm。 11、工作面采用液压支架支护顶板，在采煤机重刀由机尾向机头方向 运行时追机依次顺序移架，在两端头处待采煤机割透并退回工作面后 先窜棚再按顺序依次移剩余的支架，机头、机尾处三台端头支架按照 先中间再里侧后外侧的顺序移架。移架时采用本架操作，每次仅限移 动一架，但是如果顶板破碎或煤壁片帮严重时则要紧跟采煤机前滚筒 移架，否则，必须停止割煤。工作面回采期间采用全部垮落法处理采 空区顶板。

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
Байду номын сангаас
有关煤矿生产的新技术、新工艺、新 设备和新材料及其安全技术要求课件
详解
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克

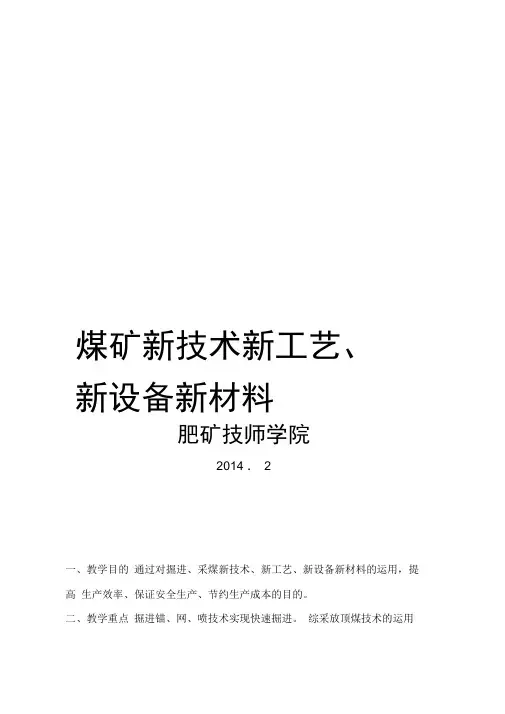

煤矿新技术新工艺、新设备新材料张风春肥矿技师学院2014．2一、教学目的通过对掘进、采煤新技术、新工艺、新设备新材料的运用，提高生产效率、保证安全生产、节约生产成本的目的。

二、教学重点掘进锚、网、喷技术实现快速掘进。

综采放顶煤技术的运用与实施三、教学难点锚索支护放顶煤步距四、教学方法讲授。

五、教学用具板书、幻灯片。

六、课时分配第一部分掘进新技术新工艺6课时。

第二部分综采液压支架在特殊情况下的处理4课时。

第三部分综采放顶煤工艺流程及技术4课时七、教学内容第一部分掘进新技术新工艺综掘机在半煤岩巷道中的快速掘进，巷道支护是制约掘进速度的大问题，如何才能在保证支护安全可靠的前提下快速的安设巷道支护，半煤岩巷道复合顶板是巷道支护技术的一个重点，也是影响矿井的正常生产和安全的主要方面之一，因此，综掘机怎样在半煤岩巷道中的快速掘进具有非常重要的现实意义。

采用锚杆、锚网、锚索联合支护的施工方案有效控制了半煤岩巷道复合顶板的稳定和变形，一次进巷成功，避免了施工后由于压力显现的返修，顶板及两帮采用等强螺纹钢锚杆和金属网，根据围岩特性，合理选择支护参数，降低了成本投入，节约了支护材料和劳动力，获得了较好的经济效益。

锚杆、锚网、锚索联合支护的施工技术方案不仅在技术上可行，安全上可靠，经济上合理，为综掘机在半煤岩巷道快速掘进，提供了一条行之有效的技术途径。

结合矿井的具体条件，依靠科技进步，坚持“安全第一、预防为主、综合治理”的原则，认真贯彻执行国家和地方的煤矿安全生产法律法规，建立精简高效的矿井安全管理机构，完善矿井安全技术措施、设施、装备，按照高产高效现代化矿井模式，力争把平禹凤翅山矿建设成为安全设施齐备，抗灾能力强、安全高效的现代化矿井。

根据半煤岩复合顶板巷道变形破坏机理，21100机巷顶板以深灰色砂质泥岩、泥岩为主，厚1.50～9.00m，局部有炭质泥岩伪顶0.30～0.50m。

底板为深灰色泥岩、砂质泥岩为主，厚5～10m。

精心整理煤矿新技术新工艺、新设备新材料综采放顶煤技术的运用与实施三、教学难点锚索支护放顶煤步距四、教学方法讲授。

五、教学用具板书、幻灯片。

六、课时分配第一部分掘进新技术新工艺6课时。

第二部分综采液压支架在特殊情况下的处理4课时。

此，综快速掘进，提供了一条行之有效的技术途径。

结合矿井的具体条件，依靠科技进步，坚持“安全第一、预防为主、综合治理”的原则，认真贯彻执行国家和地方的煤矿安全生产法律法规，建立精简高效的矿井安全管理机构，完善矿井安全技术措施、设施、装备，按照高产高效现代化矿井模式，力争把平禹凤翅山矿建设成为安全设施齐备，抗灾能力强、安全高效的现代化矿井。

根据半煤岩复合顶板巷道变形破坏机理，21100机巷顶板以深灰色砂质泥岩、泥岩为主，厚1.50～9.00m，局部有炭质泥岩伪顶0.30～0.50m。

底板为深灰色泥岩、砂质泥岩为主，厚5～10m。

结合综掘机施工特性，设计采用矩形断面结构，全断面实施“三锚”联合支护，两顶角和底角打75°倾斜锚杆加固，以改善底板和两帮岩体的承载能力。

10mm2.4×制作；其中锚索有效长度为5900mm，外露部分为100mm；每孔使用不少于5卷φ23mm、长为350mm的锚固剂固定，锚固力不低于200KN/根；锚盘用长500mm 长的工字钢制作，并在上面钻一个直径不小于φ15.24mm的孔。

锚固长度不小于1200mm，锚固剂型号为2335#，锚索与工作面的距离不大于5m。

EBZ160二代掘进机的特点：1EBZ160二代掘进机由截割部、铲板部、第一运输机、本体部、行走部、后支撑、液压系统、水系统、润滑系统、电气系统10部分构成，具有可靠性高、作业效率高、智能化程度高、适用范围广、机构合理可维修性好等特点。

EBZ160二代掘进机的技术参数：EBZ-160二代掘进机总体长度为9m,总体宽度为2.9m，总体高度1.8m，总重45T掘进1（1（2巷道顶板情况，支护距离的规定，以及通过落煤效果和切割一米巷道所耗时间最短来确定，切岩时，本机一般推荐0.3米。

新技术、新工艺、新设备和新材料
• 淮南矿业集团公司在“无人化” 工作面探索
• 集团公司计划年内在朱集东矿实现首 个薄煤层“无人化”工作面。 • 计划明年在顾桥或张集矿实现中厚煤 层“无人化”工作面。
新技术、新工艺、新设备和新材料
朱集东矿“三机”配套情况
436
?1500
1500
410
223
过机高度
新技术、新工艺、新设备和新材料
• • • • • •
系列四（采高5米以上） 1、适用条件 工作面煤厚5m以上，煤层角度不大于20°。 2、配套标准 （1）液压支架：ZZ13000/28/65（D）型。 （2）采煤机：国产（装机功率不小于1900kW） 或进口7LS6C。 • （3）刮板输送机： SGZ1000/2×855、 SGZ1000/2×1000型。 • （4）转载机：机：SZZ1000/400型。 • （5）顺槽皮带机：DSJ120/200/N×315（355） 型（驱动部数量以实际长度确定）。
• 大工作阻力支撑掩护式支架（部分） • 大工作阻力放顶煤支架（部分）
新技术、新工艺、新设备和新材料
新技术、新工艺、新设备和新材料
• （四）无人化 • 无人化工作面是自动化技术发展 的最高程度，工人不需要出现在 回采工作面内，在工作面以外地 点操作和控制综采设备，自动完 成工作面内的采、装、运、支、 处等采煤工序。
新技术、新工艺、新设备和新材料
五、水力压裂提高煤层抽采率
淮南矿业集团公司根据淮 南煤田煤软、透气性差、高 瓦斯的特点，引进了水力压 裂技术，提高煤层透气性， 解决瓦斯抽采问题。
新技术、新工艺、新设备和新材料
六、盾构机在煤矿中的应用
淮南矿业集团公司充分利 用国家政策，借助国家产业 升级东风，全国第一家将盾 构机在井下岩巷掘进中使用， 最高进尺30m/天。

新工艺、新设备、新技术、新材料及安全技术要求
复习思考题： 1、如何处理综采工作面倒架事故？
第一节 煤矿生产技术安全常识 一、煤与煤层 （一）煤的形成：煤是由古代植物的遗体变化而成的。 （二）煤的分类：按工业用途分以下三类： 1、动力煤； 2、化工用煤； 3、炼焦煤。 二、煤层埋藏特征 （一）煤层深度：最深2km。 （二）煤层层数：少的一层或几层，多的十几层或几十层。 （三）煤层的形态与结构： 1、形态：通常是层状，指煤层赋存的空间几何形态。
7、回采期间老塘不能及时垮落处理方式：及时卸掉两端头的W钢带、 锚杆、螺栓、锚索或锚索梁具。
新工艺、新设备、新技术、新材料及安全技术要求
8、处理顶板破碎、冒顶、片帮方法：处理时可用圆木架设走向棚或走向 悬臂梁做临时支护，当支护棚沿工作面方向布置时，必须保持一梁两柱， 并坚持先支后改的原则，严禁空定作业。对于较大范围冒顶，应先把冒顶 区域两端头附近支架加固、备好顶板，然后处理中间部分。 9、巷道高度大时，单体柱垫柱鞋不能接顶时处理办法：先架设超前棚用 木料在巷道顶板上绞“#”字型木架，然后在架棚。架棚时单体支柱下方 垫木柱鞋，严禁垫双层柱鞋。
新工艺、新设备、新技术、新材料及安全技术要求
3、支架的安全阀必须经常检修，始终保持有效。 4、检修班每天全面检查所有支架，发现自动卸载的千斤顶应立即更换。 5、高压管路和液压元件出现漏液或串液现象时，必须及时更换损坏的密 封圈、阀片。 6、泵站司机和泵站检修工要始终保证乳化液泵处于完好状态下运行。 7、升架时在支架顶梁接顶后，停留3～5秒后再将操作阀手把打回零位。 3、控顶距和端面距要求
新工艺、新设备、新技术、新材料及安全技术要求
5、安全出口及端头支架要求规范：①、工作面上下机头处坚持正确使用 符合作业规程要求的特殊支护，支柱初撑力φ80mm≥60kN，φ100mm≥90kN。

新工艺、新设备、新技术、新材料及安全技术要求
12、液压支架支护质量要求 支架初撑力不低于规定值的80%（24MPa）。 支架大立柱必须保持成一条直线，误差不得大于±50mm。 支架中心距保持在1500±100mm之间，相邻支架间空隙不超过 200mm。 支架顶梁平行于顶板，接顶严密，受力状态良好，平衡千斤顶 不能收完或伸完。 支架顶梁侧护板和伸缩梁必须坚持正常使用。 相邻支架间不能有明显错差，错差不超过支架顶梁侧护板高的 2/3。 相邻支架间不能出现咬架、挤架、倒架现象，支架垂直于顶板， 倾斜＜±5°。 支架与工作面输送机溜槽垂直，支架顶梁与顶板平行支设，其 最大俯仰角＜7°。
2023年
新工艺、新设备、新技术、新材料及安全技术要求
1、综采工作面工程质量要求“三直、二平、一净、两畅通”的具体要求是： 三直、煤壁直、刮板输送机直、支架直；两平：顶板平、底板平；一净：浮煤净； 两畅通：上下安全出口畅通。
2、工作面支柱要打成直线，其偏差不超过正负100mm，液压支架成直线， 偏差不超过正负50mm。
新工艺、新设备、新技术、新材料及安全技术要求
10、煤壁机道检查项中对煤壁伞檐的要求：伞檐长度超过1m时，其最 大突出部分薄煤层不超过150mm，中厚以上煤层不超过200mm，伞檐 长度在1m以下时，最突出部分薄煤层不超过200mm，中厚以上煤层不 超过250mm。 11、工作面采用液压支架支护顶板，在采煤机重刀由机尾向机头方向 运行时追机依次顺序移架，在两端头处待采煤机割透并退回工作面后 先窜棚再按顺序依次移剩余的支架，机头、机尾处三台端头支架按照 先中间再里侧后外侧的顺序移架。移架时采用本架操作，每次仅限移 动一架，但是如果顶板破碎或煤壁片帮严重时则要紧跟采煤机前滚筒 移架，否则，必须停止割煤。工作面回采期间采用全部垮落法处理采 空区顶板。

耦合电源箱
综采工作面 监控系统
多功能电话机
矿用隔爆并本安型组合开关
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
❖ （3）地面综合数据显示：显示工作面设备和皮带机 运输系统设备的运行状况，沿途电话状况，环境参 数情况，使矿井调度中心操作员及时直观掌握生产 状况，满足生产调度和安全指挥要求。
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
综采工作面监控系统构架图
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
煤矿新技术新工艺新设备和新材料(PP T207页 )工作 培训教 材工作 汇报课 件管理 培训课 件安全 培训讲 义PPT服 务技术
❖ 综采工作面 监控系统实现： ❖ （1）对工作面设备的控制（矿用隔爆并本安型组合开关）：
实现对工作面破碎机、转载机、刮板输送机、采煤机等的 逆煤流启动、顺煤流停车及单控、点动逻辑闭锁；实现对 工作面设备的近端和远端启停控制，监测工作面破碎机、 转载机、刮板输送机、采煤机前后运输机等设备的工作电 流、电压、功率等数据的动态变化。 ❖ （2）对环境参数的监测（安全监控系统）：监测顶板矿压、 瓦斯浓度、空气温度、环境风速，在控制系统上可进行实 时数据显示，并可同步数据上传到地面。

优势：新型耐磨材料具有优异的物理和机械性能，能够在极端环境下保持稳定的性能表现，同时还具有重量轻、 耐腐蚀和环保等优点。
发展趋势：随着科技的不断进步和应用需求的不断提高，新型耐磨材料正向着更高性能、更轻量化和智能化等方 向发展。
简介：新型防 火材料具有优 异的耐火性能 和高温稳定性， 能够有效防止
介绍掘进技术 的定义、分类
和原理
介绍掘进技术 在煤矿开采中 的应用场景和
优势
介绍掘进技术 的主要设备和
技术特点
介绍掘进技术 的发展趋势和
未来展望
连续运输技术： 采用带式输送机、 刮板输送机等连 续运输设备，实 现煤炭的高效运 输。
自动化运输技术： 利用自动化技术， 实现运输设备的 远程控制和监控， 提高运输效率。
介绍煤矿新工Байду номын сангаас中的运输工艺技术， 包括输送机、刮板输送机等设备的 应用和特点。
介绍煤矿新工艺中运输工艺的发展 趋势和未来发展方向。
添加标题
添加标题
添加标题
添加标题
分析煤矿新工艺中运输工艺的优缺 点，以及适用范围和条件。
探讨如何提高煤矿新工艺中运输工 艺的效率和安全性，以及相关的技 术和管理措施。
添加标题
介绍掘进设备的 种类和特点
介绍掘进设备在 煤矿开采中的重 要性和作用
介绍掘进设备的 维护和保养方法
介绍掘进设备的 发展趋势和未来 发展方向
介绍煤矿新设备的种类和特点
介绍煤矿新设备的优势和应用 场景
介绍煤矿新设备的发展趋势和 未来展望
介绍煤矿新设备在安全生产和 提高生产效率方面的作用
通风设备是煤矿中重要 的安全设备之一，用于 向井下提供新鲜风流， 排出污浊空气。
添加标题

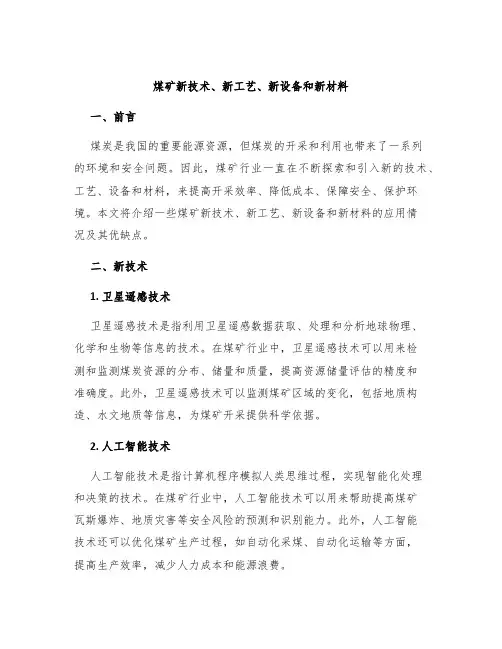

煤矿新技术、新工艺、新设备和新材料一、前言煤炭是我国的重要能源资源，但煤炭的开采和利用也带来了一系列的环境和安全问题。

因此，煤矿行业一直在不断探索和引入新的技术、工艺、设备和材料，来提高开采效率、降低成本、保障安全、保护环境。

本文将介绍一些煤矿新技术、新工艺、新设备和新材料的应用情况及其优缺点。

二、新技术1. 卫星遥感技术卫星遥感技术是指利用卫星遥感数据获取、处理和分析地球物理、化学和生物等信息的技术。

在煤矿行业中，卫星遥感技术可以用来检测和监测煤炭资源的分布、储量和质量，提高资源储量评估的精度和准确度。

此外，卫星遥感技术可以监测煤矿区域的变化，包括地质构造、水文地质等信息，为煤矿开采提供科学依据。

2. 人工智能技术人工智能技术是指计算机程序模拟人类思维过程，实现智能化处理和决策的技术。

在煤矿行业中，人工智能技术可以用来帮助提高煤矿瓦斯爆炸、地质灾害等安全风险的预测和识别能力。

此外，人工智能技术还可以优化煤矿生产过程，如自动化采煤、自动化运输等方面，提高生产效率，减少人力成本和能源浪费。

3. 3D打印技术3D打印技术是指利用计算机控制技术，将数字模型逐层打印成实体模型的技术。

在煤矿行业中，3D打印技术可以用来制造模型、零部件、工具等，以替代传统的生产方式，减少时间和成本。

此外，在煤矿灾害救援方面，利用3D打印技术可以制造出特种救援设备，提高应对突发事件的能力。

三、新工艺1. 光伏发电光伏发电是指利用太阳能光电效应，将光能转化为电能的技术。

在煤矿行业中，光伏发电可以用来提供煤矿用电，减少传统电力的使用，同时降低煤矿生产过程中的能源消耗，实现绿色低碳生产。

2. 水泥矿尾固化技术水泥矿尾固化技术是指将煤矿废弃物和水泥等物料混合固化的技术。

在煤矿行业中，采用水泥矿尾固化技术可以有效地处理煤矿废弃物、减少对环境的污染，同时利用煤炭企业本身的产废资源来生产水泥材料，实现资源循环利用。

3. 条带煤压紧成形技术条带煤压紧成形技术是指将煤炭通过压缩成特定形状，以提高其堆积密度、降低运输成本的技术。

第一节 煤田地质概述
2. 按煤层厚度分类
按厚度分为三类： 薄煤层 中厚煤层 厚煤层
<1.3m 1.3~3.5m
>3.5m
煤矿生产技术新知识新技术培训课件( PPT93页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
.
煤矿生产技术新知识新技术培训课件( PPT93页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
第一节 煤田地质概述
3. 按煤层稳定性分类
煤层稳定性是煤层形态、厚度、结构及可采 性的变化程度。按煤层稳定性，可分为：
稳定煤层 较稳定煤层 不稳定煤层 极不稳定煤层
.
煤矿生产技术新知识新技术培训课件( PPT93页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
煤矿生产技术新知识新技术培训课件( PPT93页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
.
第一节 煤田地质概述
断层分类:
正断层：岩层断裂后，上盘相对下降，下盘
相对上升。
逆断层：上盘相对上升，下盘相对下降。 平推断层：断层两盘沿水平方向移动。
.
煤矿生产技术新知识新技术培训课件( PPT93页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
盘 下
断层面
盘 上
图1-5 断层示意图
.
第一节 煤田地质概述
三、煤层赋存特征
（一）煤层的结构和顶、底板
1. 煤层的结构
煤层通常是层状的。 分为两类:
（1）简单结构煤层 （2）复杂结构煤层
.
第一节 煤田地质概述
2. 煤层的顶、底板 顶板: 赋存在煤层之 上的邻近岩层。
伪顶 直接顶 老顶
