4.17负反馈放大电路的设计、测试与调试

若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号
i 为 3、f 交，流比负较反式馈为虽然iid降低ii 了 i放f 大电，路此的时放信大号倍源数内，阻但越可大稳，定反放馈大效倍果数越、好减。小非线性
失真、展宽通频带。电压负反馈能减小输出电阻、稳定输出电压，从而提高带负载能
力；电流负反馈能增大输出电阻、稳定输出电流。串联负反馈能增大输入电阻，并联
负反馈的输出电阻很大。在深度负反馈放大电路中，xi x f ，即 xid 0 ，因此可引
出两个重要概念，即深度负反馈放大电路中基本放大电路的两输入端可以近似看成短
路和断路，称为“虚短”和“虚断”。利用“虚短”和“虚断”可以很方便地求得深
度负反馈放大电路的闭环电压放大倍数。
《模拟电子技术》实验项目
《模拟电子技术》实验项目
实验三 负反馈放大电路的测试 一、实验目的
1、进一步熟悉集成运算放大电路的应用，掌握其基本特性； 2、研究负反馈放大电路的特性，熟悉负反馈对放大电路特性的影响； 3、熟悉负反馈放大电路特性的测试方法。 二、实验原理 1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。反馈 放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。判断一个电 路有无反馈，只要看它有无反馈网络。反馈网络指将输出回路与输入回路联系起来的电 路，构成反馈网络的元件称为反馈元件。反馈有正、负之分，可采用瞬时极性法加以判 断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性， 最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加 强净输入信号的，则为正反馈。反馈还有直流反馈和交流反馈之分。若反馈电路中参与 反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能， 常用以稳定静态工作点。若参与反馈的各个电量均为交流量，则称为交流反馈，交流负 反馈用来改善放大电路的交流性能。

负反馈放大电路实验报告负反馈放大电路实验报告引言：在电子学中，负反馈放大电路是一种常见且重要的电路配置。

通过引入负反馈，可以提高放大电路的稳定性、线性度和频率响应。

本实验旨在通过实际搭建负反馈放大电路并测量其性能参数，验证负反馈的作用和效果。

一、实验原理负反馈是指将放大电路的一部分输出信号与输入信号进行比较，并将差值反馈到放大电路的输入端，从而调节放大倍数和频率响应。

负反馈放大电路可以分为电压负反馈和电流负反馈两种类型。

二、实验过程1. 实验器材准备：准备好放大电路所需的电阻、电容等元件，以及信号发生器、示波器等测量设备。

2. 搭建电路：按照实验要求，搭建负反馈放大电路。

3. 测试输入输出特性：将信号发生器连接到放大电路的输入端，通过改变输入信号的幅值和频率，测量输出信号的幅值和相位。

4. 测试频率响应：保持输入信号的幅值不变，改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

5. 测试稳定性：通过改变负反馈电阻的值，观察输出信号的变化情况，验证负反馈对放大电路稳定性的影响。

三、实验结果与分析在实验中，我们搭建了一个基本的电压负反馈放大电路，并进行了一系列测试。

以下是实验结果的总结和分析：1. 输入输出特性：通过测量输入输出信号的幅值和相位，我们可以得到放大电路的增益和相位差。

实验结果显示，随着输入信号幅值的增加，输出信号的幅值也相应增加，但增益逐渐减小，这是负反馈的作用。

相位差也随着频率的变化而变化，但变化较为平缓，说明负反馈对相位稳定性的改善。

2. 频率响应：我们改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

实验结果显示，随着频率的增加，输出信号的幅值逐渐减小，相位差也有所变化。

这是因为负反馈对高频信号有一定的衰减作用，从而改善了放大电路的频率响应。

3. 稳定性：通过改变负反馈电阻的值，我们观察到输出信号的变化情况。

实验结果显示，当负反馈电阻增大时，输出信号的幅值减小，但增益变得更加稳定。

负反馈放大电路的实验报告负反馈放大电路的实验报告引言负反馈放大电路是电子工程领域中常见的一种电路结构，它通过将一部分输出信号反馈到输入端，以达到提高电路性能的目的。

本实验旨在通过搭建负反馈放大电路并进行实验验证，深入理解负反馈放大电路的原理和应用。

实验原理负反馈放大电路是通过将一部分输出信号反馈到输入端，形成一个反馈回路，从而改变电路的输入-输出关系。

其中最常见的一种负反馈方式是电压负反馈，它通过将输出电压与输入电压之间的差异进行放大，从而实现对电路增益的调节。

实验步骤1. 准备实验所需的电路元件和仪器设备，包括放大器、电阻、电容等。

2. 根据实验要求，搭建负反馈放大电路。

3. 连接信号源和示波器，确保电路正常工作。

4. 调节放大器的参数，如增益和带宽，观察输出信号的变化。

5. 测量并记录实验数据，包括输入信号的幅值、输出信号的幅值、增益等。

6. 对实验结果进行分析和总结，验证负反馈放大电路的性能。

实验结果与分析通过实验我们得到了一系列实验数据，并进行了分析和总结。

首先，我们观察到在负反馈放大电路中，输出信号的幅值相对于输入信号的幅值有所减小。

这是因为负反馈放大电路通过将一部分输出信号反馈到输入端，降低了电路的增益，从而实现了对信号的调节。

其次，我们还观察到在负反馈放大电路中，输出信号的频率响应更加平坦。

这是因为负反馈放大电路通过反馈回路，降低了电路的频率响应，使其更加稳定。

这对于一些需要稳定输出信号的应用场景非常重要。

此外，我们还发现负反馈放大电路可以提高电路的线性度。

通过调节反馈回路的参数，我们可以使输出信号更加接近输入信号，从而减小非线性失真。

这对于音频放大器等需要高保真度的应用非常重要。

结论通过本次实验，我们深入理解了负反馈放大电路的原理和应用。

负反馈放大电路通过将一部分输出信号反馈到输入端，实现了对电路增益、频率响应和线性度的调节。

这种电路结构在电子工程领域中具有广泛的应用，如音频放大器、运算放大器等。

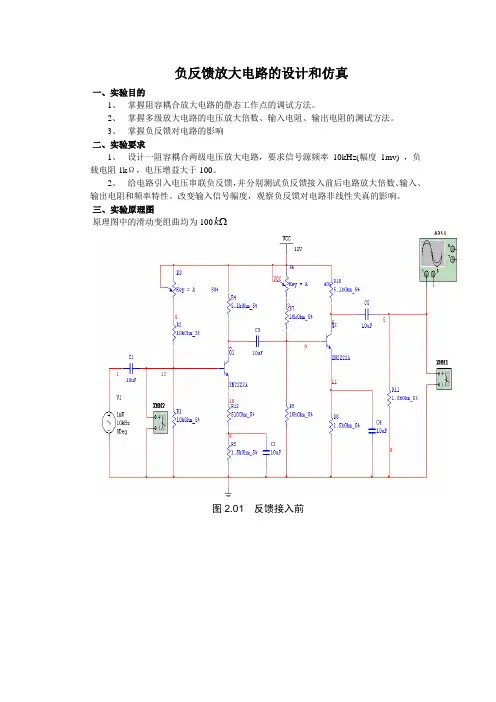

负反馈放大电路的设计和仿真一、实验目的1、掌握阻容耦合放大电路的静态工作点的调试方法。

2、掌握多级放大电路的电压放大倍数、输入电阻、输出电阻的测试方法。

3、掌握负反馈对电路的影响二、实验要求1、设计一阻容耦合两级电压放大电路，要求信号源频率10kHz(幅度1mv) ，负载电阻1kΩ，电压增益大于100。

2、给电路引入电压串联负反馈，并分别测试负反馈接入前后电路放大倍数、输入、输出电阻和频率特性。

改变输入信号幅度，观察负反馈对电路非线性失真的影响。

三、实验原理图原理图中的滑动变组曲均为100k图2.01 反馈接入前图2.02 反馈接入后四、实验过程1、反馈接入前（1）放大倍数：77.703109.893 707.078vmVAuV==（2）输入电阻：707.0787.48494.475iuVR knA==Ω（3）输出电阻：707.0804.934143.311ouVR knA==Ω（4）频率特性：f L=326.5512Hz,f H=525.3266kHz图2.03 频率特性曲线（5）三极管参数的测量①1β与1be r的测量111864.20800214.94.02151cbIuI uβ===1114.12956.8547602.4295bebebV mr kI n∆===Ω∆图2.04 前级输入特性曲线②2β与2be r的测量222890.64300215.54.13287cbI uI uβ===2224.84656.7131721.9498bebebV mr kI n∆===Ω∆图2.05 后级输入特性曲线（6）非线性失真的观察①开始出现失真时幅度：约1.3mV波形：图2.06 开始出现失真波形②失真较明显时幅度：约16mV波形：图2.07 明显失真时波形2、反馈接入后（1）放大倍数：1.3681.935707.079fmVAuV==（2）输入电阻：707.0797.97288.698iuVR knA==Ω（3）输出电阻：707.08047.92814.753ouVRuA==Ω（4）频率特性：f L=29.1507Hz,f H=90.0710MHz图2.08 反馈接入后频率特性（5）三极管参数的测量①1β与1be r的测量1 111.93811205.5 9.43256cbI mI uβ===1114.73442.84501.6641bebebV mr kI u∆===Ω∆图2.09 反馈接入后前级输入特性曲线②2β与2be r的测量对比接入负反馈前的数据可知，2β与2be r的值未改变，即2215.5β=，2 6.7131ber k=Ω图2.10 反馈接入后后级输入特性曲线非线性失真的观察①开始出现失真时幅度：约250mV波形：图2.11 反馈接入后开始失真时波形②失真较明显时幅度：约1V波形：图2.12 反馈接入后明显失真时波形五、数据分析 1.数据误差分析 （1）反馈接入前第一级的be r ：116.665Tbe b c V r r k I β=+=Ω 第二级的be r ：22 6.491Tbe b cV r r k I β=+=Ω第二级输入电阻：'9762||(40%)|| 3.649i be R R R R r k =+=Ω放大倍数：'142101112211||||108.656(1)i v be be R R R R A r R r βββ==++ 输入电阻：1231112||(30%)||[(1)]7.487i be R R R R r R k β=+++=Ω 输出电阻：10 5.1o R R k ==Ω反馈接入前各测量量的误差分析见下表1be r 2be r v Ai Ro R测得值/k Ω 6.8547 6.7131 109.893 7.484 4.934 理论值/k Ω 6.665 6.491 108.656 7.487 5.1 误差2.85%3.42%1.14%0.04%3.24%表2.01 反馈接入前各值误差分析（2）反馈接入后第一级的be r ：112.957Tbe b c V r r k I β=+=Ω 第二级的be r ：22 6.491Tbe b cV r r k I β=+=Ω 放大倍数： 1.9641vf v A A A F==+ 输入电阻：123||(30%)||(1)7.846if v i R R R R A F R k =++=Ω（注：串联负反馈放大输入电阻if R 的表达式为(1)1if v ioof o R A F R R R A F=+=+ 。
