电路的基本概念

电路的基本概念和基本定律
电路基本概念和基本定律
电路是由电工设备或元件按照一定方式组合而成，用于实现电能的传输和转换，以及传递和处理信号。

一般电路由电源、负载和连接导线组成。

电源是一种将其他形式的能量转换成电能或电信号的装置，如发电机、电池和各种信号源。

负载是将电能或电信号转换成其他形式的能量或信号的用电装置，如电灯、电动机、电炉等。

变压器和输电线是连接电源和负载的部分，起到传输和分配电能的作用。

电路分为外电路和内电路。

从电源一端经过负载再回到电源另一端的电路称为外电路，而电源内部的通路则称为内电路。

电路有三种状态：通路、开路和短路。

通路是连接负载的正常状态。

开路是电路中某处的连接导线断开，电路中的电流
为零，电源不输出电能。

短路是非正常连接，外电路的电阻可视为零，电流有捷径可通，不再流过负载。

电路中产生电流的条件是电路中有电源供电且电路必须是闭合回路。

电路的功能包括传递和分配电能，以及传递和处理信号。

电路的基本定律包括欧姆定律、基尔霍夫定律和电功率定律。

欧姆定律指出电流与电阻成正比，与电压成反比。

基尔霍夫定律分为节点定律和回路定律，用于分析电路中的电流和电压分布。

电功率定律则描述了电路中能量的转换和损失。

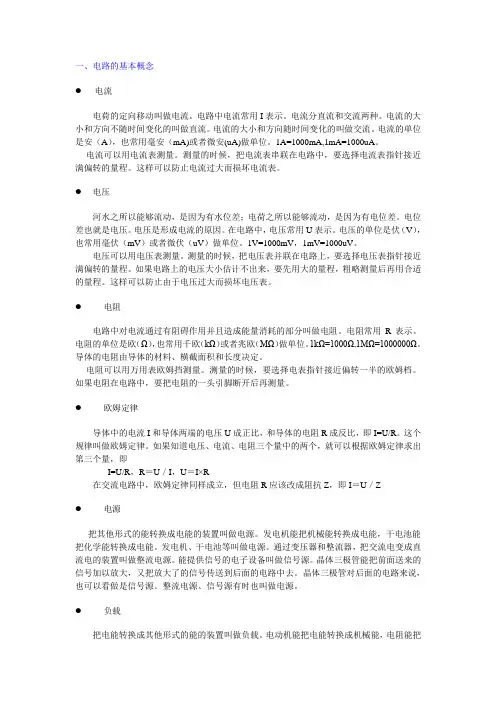

一、电路的基本概念●电流电荷的定向移动叫做电流。

电路中电流常用I表示。

电流分直流和交流两种。

电流的大小和方向不随时间变化的叫做直流。

电流的大小和方向随时间变化的叫做交流。

电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。

1A=1000mA,1mA=1000uA。

电流可以用电流表测量。

测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。

这样可以防止电流过大而损坏电流表。

●电压河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。

电位差也就是电压。

电压是形成电流的原因。

在电路中，电压常用U表示。

电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。

1V=1000mV，1mV=1000uV。

电压可以用电压表测量。

测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。

如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。

这样可以防止由于电压过大而损坏电压表。

●电阻电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。

电阻常用R表示。

电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。

1kΩ=1000Ω,1MΩ=1000000Ω。

导体的电阻由导体的材料、横截面积和长度决定。

电阻可以用万用表欧姆挡测量。

测量的时候，要选择电表指针接近偏转一半的欧姆档。

如果电阻在电路中，要把电阻的一头引脚断开后再测量。

●欧姆定律导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R。

这个规律叫做欧姆定律。

如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即I=U/R，R＝U／I，U＝I×R在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即I＝U／Z●电源把其他形式的能转换成电能的装置叫做电源。

发电机能把机械能转换成电能，干电池能把化学能转换成电能。

发电机、干电池等叫做电源。

电路基本概念和规律一、电流1．电流（1）定义：电荷的定向移动形成电流。

（2）条件：①有自由移动的电荷；②导体两端存在电压。

注意：形成电流的微粒有三种：自由电子、正离子和负离子。

其中金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷是正离子和负离子，气体导电时定向移动的电荷是电子、正离子和负离子。

（3）公式①定义式：qIt=，q为在时间t内穿过导体横截面的电荷量。

注意：如果是正、负离子同时定向移动形成电流，那么q是两种离子电荷量的绝对值之和。

②微观表达式：I=nSve，其中n为导体中单位体积内自由电子的个数，q为每个自由电荷的电荷量，S 为导体的横截面积，v为自由电荷定向移动的速度。

（4）方向：规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反。

注意：电流既有大小又有方向，但它的运算遵循算术运算法则，是标量。

（5）单位：国际单位制中，电流的单位是安培（A），常用单位还有毫安（mA）、微安（μA），1 mA=10–3 A，1 μA=10–6 A。

2．电流的分类方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流；方向周期性改变的电流叫交变电流。

3．三种电流表达式的比较分析1．电源：通过非静电力做功使导体两端存在持续电压，将其他形式的能转化为电能的装置。

2．电动势（1）定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功。

（2）表达式：qW E =。

（3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。

注意：电动势由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关。

（4）方向：电动势虽然是标量，但为了研究电路中电势分布的需要，规定由负极经电源内部指向正极的方向（即电势升高的方向）为电动势的方向。

（5）电动势与电势差的比较1．电阻（1）定义式：I U R =。

（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小。

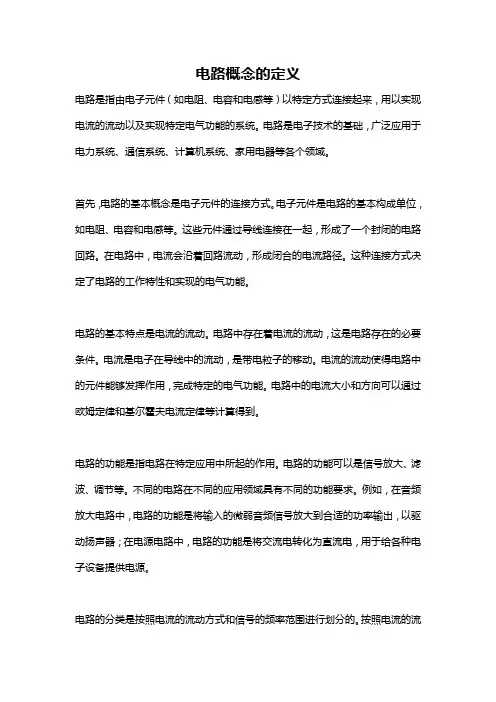

电路概念的定义电路是指由电子元件（如电阻、电容和电感等）以特定方式连接起来，用以实现电流的流动以及实现特定电气功能的系统。

电路是电子技术的基础，广泛应用于电力系统、通信系统、计算机系统、家用电器等各个领域。

首先，电路的基本概念是电子元件的连接方式。

电子元件是电路的基本构成单位，如电阻、电容和电感等。

这些元件通过导线连接在一起，形成了一个封闭的电路回路。

在电路中，电流会沿着回路流动，形成闭合的电流路径。

这种连接方式决定了电路的工作特性和实现的电气功能。

电路的基本特点是电流的流动。

电路中存在着电流的流动，这是电路存在的必要条件。

电流是电子在导线中的流动，是带电粒子的移动。

电流的流动使得电路中的元件能够发挥作用，完成特定的电气功能。

电路中的电流大小和方向可以通过欧姆定律和基尔霍夫电流定律等计算得到。

电路的功能是指电路在特定应用中所起的作用。

电路的功能可以是信号放大、滤波、调节等。

不同的电路在不同的应用领域具有不同的功能要求。

例如，在音频放大电路中，电路的功能是将输入的微弱音频信号放大到合适的功率输出，以驱动扬声器；在电源电路中，电路的功能是将交流电转化为直流电，用于给各种电子设备提供电源。

电路的分类是按照电流的流动方式和信号的频率范围进行划分的。

按照电流的流动方式，电路可以分为直流电路和交流电路。

直流电路中电流的方向是恒定的，电压也是恒定的；交流电路中电流的方向和电压的大小都会随时间变化。

按照信号的频率范围，电路可以分为低频电路、中频电路和高频电路。

低频电路适用于频率较低的信号处理，如音频信号处理；中频电路适用于中等频率范围的信号处理，如频率调谐器；高频电路适用于高频信号处理，如无线电通信。

电路的基本原理是电流、电压和电阻之间的关系。

电路中的电流通过欧姆定律与电压成正比，通过基尔霍夫电压定律与电阻成反比。

根据这一原理，可以通过改变电压来控制电流，通过改变电阻来控制电流和电压的大小。

这一原理被广泛应用于电路的设计和分析中，使得电路能够按照特定的要求工作。

电路的基本概念新授课一、电路1、概念：电流所经过的路径。

2、组成：电源——将其他形式能转变为电能的装置。

负载——将电能转变为其他形式能的装置。

中间环节——导线、开关。

3、作用：实现电能的传输和转换、传递和处理电信号。

4、电路模型：由一些理想元件组成的电路。

5、电路图：6、内电路：电源内部的通路。

外电路：电源外部的电路。

7、电路状态：（1）：通路：a：电源的端电压U与负载电流I的关系可用电源的外特性来确定。

U=E-rI 或 I=E/R+rb：满载：工作在额定条件下的电路状态。

例：轻载：低于额定条件下的电路状态。

过载：高于额定条件下的电路状态。

（2）：开路：电路中I=0；端电压U=E，且U方向与电动势的E方向相反。

此时端电压称为开路电压。

（3）：短路：短路I sC很大，I sC =E/r端电压U=0,负载中的电流I=0,内压降U r=E二、电流和电流密度1、电荷的定向移动形成电流。

导体中有持续电流的条件是导体两端保持一定的电压。

2、电流强度（简称---电流）：a：定义：Ib：单位：安（A）、毫安（mA）、微安（uA）1A=103 mA=106 uA3、电流方向：（1）规定：正电荷移动的方向。

（2）参考方向：假定的电流方向。

注意：在电路中所标出的方向均为参考方向。

例：设定参考方向后，代入方程求解，若得Ｉ＞０，则说明参考方向与实际方向相同；若得Ｉ＜０，则说明参考方向与实际方向相反。

４、电流分类：直流电流（ＤＣ） I交流电流（ＡＣ） i５、电流密度：（1）定义：当电流在导体的横截面上均匀分布时，电流与导体横截面积的比。

（2）公式：J=I/S单位：安/毫米2三：电压U1、电压就是电路中两点的电为之差。

2、方向∶（1）规定：从高电位指向低电位。

（2）参考方向：参考极性假定的电压方向。

表示方法：（1）双下标；例：（2）箭头；例：（3）用“+ ”和“ - ”极性符号；例：3、单位：伏特4、求解方法：（1）利用两点电位之差。

电路的基本概念
1.电路：为了某种目的，把电源与电子元件与负载连接起来即成为
电路。

（举例）
2.实际电路：是为完成某种预期的目的而设计、安装、运行的，由
电路器件和电路部件相互连接而成，具有特定的功能。

3.电路的功能：传输与处理信息、能量的传递、电量的测量、存贮
信息以及控制计算等功能。

4.电源和负载：在实际电路中，电能或电信号的发生器称为电源，
用电设备称为负载。

5.激励和响应：激励是对电源
．．而言的，电压和电流是在电源的作用
下产生的，因此电源又称为激励源；响应是对负载
．．而言的，由激励作用而在电路中产生的电压和电流称为响应。

有时，根据激励和响应之间的因果关系，把激励称为输入，响应称为输出。

6.电路模型：实际电路的电路模型是由理想电路元件
．．．．．．相互连接而成的。

7.理想元件：即在一定条件下对实际元件加以理想化，忽略它的次
要的性质，并用一个足以表征其主要性能的模型来表示它。

理想电路元件是组成电路模型的最小单元，是一种理想化的模型且具有精确的数学定义。

电路的基本概念什么是电路电路是指由电流在导体中流动时，通过各种元件（如电阻、电容、电感等）连接而成的路径。

电路可以是一条简单的导线，也可以是复杂的电子设备中的电路板。

电路可以用来完成各种功能，如控制电器的开关，传输和处理信息等。

电流与电压电路中最基本的概念是电流和电压。

电流是指电荷在单位时间内通过导体的数量，通常用安培（A）来表示。

电流的方向是电荷的正向流动方向。

电压是指单位正电荷从一点移动到另一点所做的功，通常用伏特（V）来表示。

电压的方向是电荷正向移动的方向。

电阻和欧姆定律电流在导体中流动时，会遇到阻碍，这种阻碍叫做电阻。

电阻的大小常用欧姆（Ω）来表示。

根据欧姆定律，电阻与电流和电压之间存在以下关系：V = IR其中，V表示电压，I表示电流，R表示电阻。

欧姆定律说明了电压、电流和电阻之间的基本关系。

串联与并联电路在电路中，元件可以串联连接或者并联连接。

串联电路是指电流依次通过多个元件。

在串联电路中，总电压等于各个元件电压之和，总电阻等于各个元件电阻之和。

并联电路是指电流在元件之间分成多个分支流动。

在并联电路中，总电压等于各个元件的电压，总电阻等于各个元件电阻的倒数之和的倒数。

串联和并联是电路中最基本的电路连接方式。

电容和电感除了电阻，电路中还有两种重要的元件，即电容和电感。

电容是指两个导体之间存在相对分离的电荷，它能储存电荷并在电路中释放。

电容的单位是法拉（F）。

电感是指通过电流在电路中产生的磁场而储存电能的元件，它能抵抗电流的变化。

电感的单位是亨利（H）。

直流电路和交流电路根据电流的性质，电路可以分为直流电路和交流电路。

直流电路是指电流方向不变，大小稳定的电路。

交流电路是指电流方向和大小都随时间变化的电路。

在直流电路中，电压和电流是恒定的；而在交流电路中，电压和电流会按正弦函数的规律进行周期性变化。

电路的基本元件电路中常用的基本元件有电阻、电容、电感、二极管、晶体管等。

以及这些元件的组合，如放大电路、滤波电路、计时电路等。

电路分析基础电路分析基础是电子工程学习的重要基础，是了解电子学知识的必要步骤。

本文将介绍电路的基本概念、基本定律、基本电路元件的特点和作用，及其它相关基础知识。

一、电路的基本概念电路是由电源、导体和连接这些导体的元件构成的系统。

电源可输出电流或电压，导体可传输电流，元件包括电阻、电容、电感等。

在电路中，电源为电路提供能量，元件限制、调节电流或电压，导体将电流传输至各处。

电路的表示方法有两种，一种是以原理图的形式表示电路；另一种是使用布线图来展示电路。

原理图使用符号图示电源和元件，使得我们更清楚地了解电路的结构。

布线图是实际连接的电路图，直观体现了电路的连接方式。

电路中最基本的参数有电流、电压、功率、电阻等。

电流指电荷运动的方向和流过导体横截面的带电粒子数，单位是安培(A)，用I表示。

电压指电源的电势差，单位是伏特(V)，用U 表示。

功率是电路中能量转换的速率，单位是瓦特(W)，用P 表示。

电阻指电路中阻碍电流流动的程度，单位是欧姆(Ω)，用R表示。

二、基本定律1.欧姆定律欧姆定律描述了电路中电流、电阻和电压之间的关系。

当电路中的电阻保持不变时，电流与电压成正比，当电压增大时电流也随之增大，公式为：I=U/R。

使用欧姆定律，我们可以计算出电阻、电流和电压中的任意一个参数值，只要另外两个参数中有两个即可。

2.基尔霍夫定律基尔霍夫定律是指分析电路时应使用的两个重要定律：基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律又称作电流守恒定律，它描述的是电流的总和在电路中保持不变。

也就是说，在一个节点处，所有进入该节点的电流值之和等于所有离开该节点的电流值之和。

基尔霍夫第二定律则称作电压守恒定律，描述的是电压在电路中的分配情况。

它指出，一个封闭电路中，所有电压升降之和等于零。

即所有电流通过一个闭合回路的电路元素后，电源所提供的电势能与电路消耗掉的电势能之和为零。

三、基本电路元件1.电阻电阻是爱欧姆定律定义的基本元素，描述了电流流过时电荷受到的拦截。

电路知识点总结一、基本概念1. 电路：由电源、电器件和导线等组成的电子元件的有机组合。

2. 电压：两点之间的电位差，表示为V。

3. 电流：单位时间内通过导体横截面的电荷数量，表示为I。

4. 阻抗：电路对交流电流的电阻，电感和电容综合作用的总称，表示为Z。

5. 电阻：电路对直流电流的阻碍，表示为R。

6. 电感：导线或线圈对交流电的电阻，表示为L。

7. 电容：必须用两个电极之间隔绝的介质，对电路中的交流电起通流连接和隔流隔断的作用，表示为C。

二、电路定律1. 基尔霍夫定律基尔霍夫第一定律：任何一个节点处的总电流等于该节点输入的总电流之和。

基尔霍夫第二定律：在电路中的任何一个闭合回路中，所有电动势（电源）之和等于所有电势降之和。

2. 欧姆定律欧姆定律是描述电流和电压之间关系的定律。

它表明电流I通过一个电阻R的大小与两端电压U成正比I=U/R3. 焦耳定律焦耳定律就是描述电功率与电流电压之间关系的定律。

它表示为：P=UI4. 电路分析法基于基尔霍夫第一法或第二法对电路进行分析以求得电压、电流和功率等参数的方法。

5. 超前和滞后相位超前相位通常出现在电容和电感两端的电流和电压之间。

在电荷过程中，电压超前电流，即电流继电压之后发生。

滞后相位通常出现在电阻两端的电流和电压之间。

在电流过程中，电压滞后电流，即电流继电压之前发生。

三、电路图符号1. 电源：包括直流电源，交流电源以及信号输入端等。

2. 物理部件：例如电阻、电容、电感。

3. 对电信号进行处理的电路：例如运算放大器、控制器、传感器。

4. 开关和驱动器：例如晶体管、场效应晶体管、继电器等。

5. 连线：表示电子元器件之间的物理连接关系。

四、电路设计1. 电路设计流程（1）需求分析；（2）制定设计方案；（3）原材料采购；（4）电路的装配和调试；（5）质量检验和测试；（6）电路的维护和升级。

2. 电路参数的选择在进行电路设计时，要根据需求选择合适的电路参数：（1）电源电压：选择合适的电源电压，使电路能够正常工作。

电路基础知识简介电路是电子设备中至关重要的组成部分，了解电路的基础知识对于理解和修复电子设备故障至关重要。

本文将介绍电路的基本概念、电路元件以及电路类型。

一、电路的基本概念电路是由电流源、电阻、电容、电感等电路元件组成的，通过导线连接在一起并形成闭合路径的系统。

电路的基本目的是实现电流的传输和电能的转换。

电路分为直流电路和交流电路两种类型。

直流电路中的电流方向始终保持不变，而交流电路中的电流方向则不断变化。

二、电路元件1. 电流源：电路中产生电流的元件，例如电池和发电机。

2. 电阻：阻碍电流流动的元件，单位为欧姆（Ω）。

电阻用于限制电流大小，常用的电阻有固定电阻、可变电阻等。

3. 电容：具有储存和释放电荷的元件，单位为法拉（F）。

电容器由两个导体板和介质组成，常用于储存电荷和调节电路的频率特性。

4. 电感：产生感应电动势的元件，单位为亨利（H）。

电感器由导线圈绕成，它能够储存电荷并产生电磁场。

三、电路类型1. 串联电路：电路中的元件按照一定顺序依次连接起来，电流只有一个路径可以流动。

串联电路的特点是电流恒定，电压分配不均。

2. 并联电路：电路中的元件同时连接到电源的两个端口，电流可以选择不同的路径流动。

并联电路的特点是电流分配不均，电压恒定。

3. 混联电路：电路中的元件既有串联又有并联的特性。

混联电路常用于设计复杂的电子电路，利用串并联的结合可以实现更复杂的电流和电压分配。

总结：电路是电子设备中的基础组成部分，了解电路的基础知识对于理解和维修电子设备非常重要。

本文介绍了电路的基本概念、电路元件以及电路类型，希望对读者有所帮助。

通过学习电路基础知识，读者可以更好地理解和应用电子设备，同时也有助于进一步深入学习电子电路的原理和应用。
