电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12。
1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计(施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求,附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整，无棱刺,不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

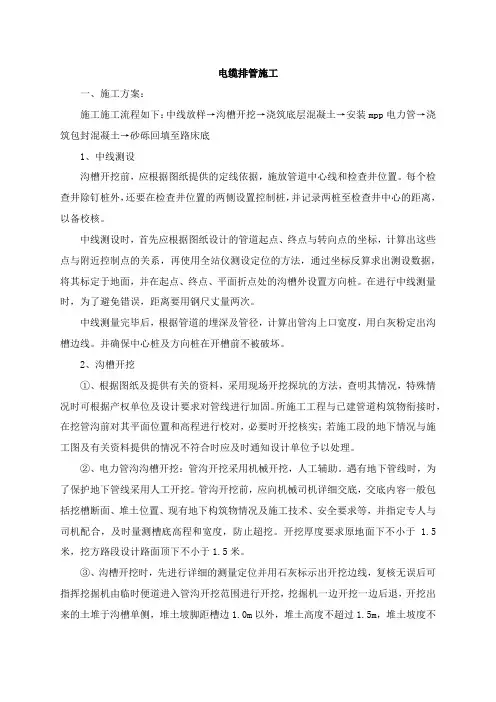

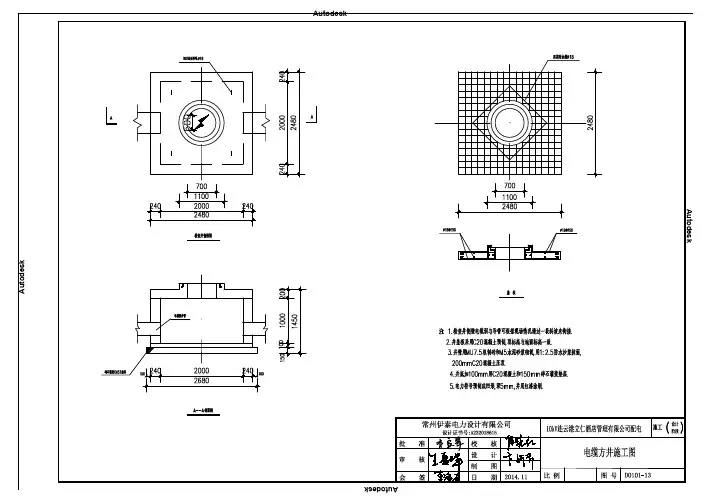

电缆排管施工一、施工方案：施工施工流程如下：中线放样→沟槽开挖→浇筑底层混凝土→安装mpp电力管→浇筑包封混凝土→砂砾回填至路床底1、中线测设沟槽开挖前，应根据图纸提供的定线依据，施放管道中心线和检查井位置。
每个检查井除钉桩外，还要在检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。
中线测设时，首先应根据图纸设计的管道起点、终点与转向点的坐标，计算出这些点与附近控制点的关系，再使用全站仪测设定位的方法，通过坐标反算求出测设数据，将其标定于地面，并在起点、终点、平面折点处的沟槽外设置方向桩。
在进行中线测量时，为了避免错误，距离要用钢尺丈量两次。
中线测量完毕后，根据管道的埋深及管径，计算出管沟上口宽度，用白灰粉定出沟槽边线。
并确保中心桩及方向桩在开槽前不被破坏。
2、沟槽开挖①、根据图纸及提供有关的资料，采用现场开挖探坑的方法，查明其情况，特殊情况时可根据产权单位及设计要求对管线进行加固。
所施工工程与已建管道构筑物衔接时，在挖管沟前对其平面位置和高程进行校对，必要时开挖核实；若施工段的地下情况与施工图及有关资料提供的情况不符合时应及时通知设计单位予以处理。
②、电力管沟沟槽开挖：管沟开挖采用机械开挖，人工辅助。
遇有地下管线时，为了保护地下管线采用人工开挖。
管沟开挖前，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置、现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，及时量测槽底高程和宽度，防止超挖。
开挖厚度要求原地面下不小于 1.5米，挖方路段设计路面顶下不小于1.5米。
③、沟槽开挖时，先进行详细的测量定位并用石灰标示出开挖边线，复核无误后可指挥挖掘机由临时便道进入管沟开挖范围进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽单侧，堆土坡脚距槽边1.0m以外，堆土高度不超过1.5m，堆土坡度不宜陡于自然休止角。
④、由于挖掘机不可能准确地将槽底按规定高程整平，所以为确保槽底土壤结构不被挠动或破坏，开挖管沟时应在设计槽底高程以上保留20cm左右一层不用机械进行开挖，而用人工清底。
10kV电缆线路工程施工图设计设计说明书2010年05月10kV电缆线路工程施工图设计设计说明书批准：审核：校核：编写：10kV电缆线路施工图说明书目录1 设计依据 (1)2 设计范围及规模 (1)3 建设、设计、施工、运行单位 (1)3.1 建设单位：华能汕头风力发电有限公司 (1)3.2 设计单位：上海勘测设计研究院 (1)3.3 施工单位：待定 (1)3.4 建设期限：计划2009年投产 (1)4 电缆路径及概况 (1)4.1 电缆线路路径 (1)4.3 电缆型式及截面选择 (3)4.4 电缆附件的选择与配置 (4)5 有关事项的说明 (4)6 电缆上塔一览表 (4)1 设计依据1.1 本工程主要依据初步设计文件及初设审查意见进行施工图设计。
1.2 电力工程电缆设计规范(GB50217-1994)；1.3 高压电缆选用导则(DL401-1991)。
2 设计范围及规模2.1 设计范围2.1.1 新建电缆线路本体设计；2.2 工程规模2.2.1 本工程新建10kV电缆线路由本工程新建20台风机的箱变高压侧至各杆塔登杆与架空线路连接。
110kV牛头岭变电站外双回路终端塔电缆引下至1变电站内新建10kV开关柜。
电缆采用直埋敷设，电缆线路长约1.736km。
电缆采用YJV22-8.7/10- 3×240（用于110kV牛头岭变电站侧），YJV22-8.7/10- 3×50（用于各风机箱变高压侧至架空线）。
3 建设、设计、施工、运行单位3.1 建设单位：华能汕头风力发电有限公司3.2 设计单位：3.3 施工单位：待定3.4 建设期限：计划2009年投产4 电缆路径及概况4.1 电缆线路路径本工程新建电缆由本工程新建20台风机的箱变高压侧至各杆塔登杆与架空线路连接，通过架空线路将电能输送至110kV牛头岭变电站。
通过站外新建双回路终端塔电缆引下至变电站内新建10kV开关柜。
4.2 电缆敷设4.2.1 电缆直埋敷设本工程电缆采用直埋敷设。
