ICSQ/GDW 国家电网公司企业标准Q/GDW XXX-2009330kV～750kV智能变电站设计技术规定Design Rule for 330kV ～750kVSmart Substation(20090924)20XX－XX－XX发布 20XX－XX－XX实施国家电网公司发布目录前言 (1)1 范围 (1)2 引用标准 (1)3 术语和定义 (2)4 总则 (5)5 电气开关部分 (5)5.1 智能开关设备 (5)5.2 互感器 (8)5.3 设备在线监测 (10)6二次部分 (11)6.1 一般规定 (11)6.2 变电站自动化系统 (11)6.3 其他二次系统 (18)6.4二次设备组屏 (18)6.5 二次设备布置 (20)6.6 光/电缆选择和敷设 (20)6.7 防雷、接地和抗干扰 (20)7 变电站布置 (20)8 辅助系统 (20)附录A 本规定用词说明 (22)附录B 规范性附录 (23)条文说明 (24)前言国家电网公司提出建设具有“信息化、自动化、互动化”特征的坚强智能电网。
作为智能电网的重要组成部分，智能变电站的设计和建设应充分体现智能电网的的特征，执行“统一规划、统一标准、统一建设”的原则，按照“试点先行、总结完善、稳步推进”的工作步骤，避免技术导向多样化，防止无序建设、重复研究和资源投入浪费。
通过广泛调研和深入讨论，编制完成了330kV~750kV智能变电站设计技术规定（以下简称“设计技术规定”）。
设计技术规定充分吸收了前期数字化变电站试点建设的先进经验，通过反复总结和提炼，择优传承了部分通过实践验证、相对完善的技术方案，围绕“信息化、自动化、互动化”的要求，发展智能高级应用，以实现提高变电站自动化水平与自诊断能力、优化资源配置与设备利用率、改善供电质量与可靠性。
鉴于目前智能变电站仍处于发展阶段，许多技术和方案尚待实践的检验，故技术规定应以指导为目的，并随着智能变电站的发展与成熟，逐步修订和完善。
智能变电站通信网络技术方案1 智能变电站通信网络总体结构智能变电站通信网络采用IEC 61850国际标准，IEC 61850标准将变电站在结构上划分为变电站层、间隔层和过程层，并通过分层、分布、开放式网络系统实现连接。
变电站层与间隔层之间的网络称为变电站层网络，间隔层与过程层之间的网络称为过程层网络。
变电站层网络和过程层网络承载的业务功能截然不同。
为了保证过程层网络的实时性、安全性，在现有的技术条件下，变电站层网络应与过程层网络物理分开，并采用100M及以上高速以太网构建。
通讯在线保护及故障系统服务器系统服务器GOOSE视频监视终端信息管理兼操作员站2兼操作员站1远动远动联动服务器子站工作站1工作站2变电站层MMS/GOOSE网变电站层网络超五类屏蔽双绞线其他智能电能保护故障间隔层设备计量测控录波SMV网光缆过程层网络GOOSE网合并智能单元单元过程层光缆电缆电子式开关设备互感器(主变、断路器、刀闸)智能变电站通信网络基本构架示意图2 变电站层网络技术方案功能:变电站层网络功能和结构与传统变电站的计算机监控系统网络基本类似,全站信息的汇总功能(包括防误闭锁)可依靠MMS/GOOSE网络实现。
拓扑结构选择:环形和星形拓扑结构相比，其网络可用率有所提高(单故障时两者均不损失功能，少数的复故障环形网可以保留更多的设备通信)，但是支持环网的交换机和普通星型交换机相比价格大大提高。
国内经过多年的技术积累，装置普遍具备2~3个独立以太网口, 星型网络在变电站实际应用有着更加丰富的使用经验。
国内220kV及以上变电站层网络一般采用双星型拓扑结构;110kV及以下变电站层网络一般采用单星型拓扑结构。
变电站层双星型网络结构示意图系统服务器兼操作员站远动工作站变电站层变电站层网络变电站层交换机2变电站层交换机1保护测控保护测控保护测控保护测控间隔层变电站层双环型网络结构示意图3 过程层网络技术方案功能:过程层网络分为SMV采样值网络和GOOSE信息传输网络。
华为交换机组网方案1. 引言华为交换机是一种用于数据通信的网络设备，可以连接多个计算机、服务器和其他网络设备，实现高速、稳定的数据传输。
组网方案是指在一个网络环境中，根据需求设置合适的交换机布局和连接方式，以便实现高效的网络通信。
本文将介绍华为交换机的组网方案，详细说明了如何使用华为交换机搭建一个安全、可靠的企业级网络。
2. 设备选型在组建网络之前，首先要进行设备选型。
根据网络规模和需求，选用适合的华为交换机型号。
华为交换机系列产品涵盖了各种规模的网络需求，从小型企业到大型数据中心都有适合的型号。
在选型过程中，需要考虑以下几个因素：•带宽需求：根据网络中的流量和连接终端的数量，选择具备足够带宽的交换机。
•可扩展性：如果将来有网络扩容的需求，需要选择支持堆叠或链路聚合的交换机。
•安全性：选择具备安全功能的交换机，如访问控制列表（ACL）和流量监控。
3. 组网方案3.1 单层组网方案在小型网络中，可以采用单层组网方案。
该方案适用于用户数量较少的场景，例如小型办公室或家庭网络。
以下是单层组网方案的步骤：1.连接互联网：将华为交换机的一端与互联网出口设备（如光纤调制解调器或路由器）相连。
2.连接终端设备：将计算机、服务器和其他网络设备与华为交换机的其他端口连接起来。
3.配置交换机：使用华为交换机的管理界面，配置网络参数、VLAN、ACL等功能，以及设置端口的速率和双工模式。
3.2 多层组网方案在大型企业或数据中心等场景中，需要采用多层组网方案。
该方案适用于用户数量较多、网络复杂的情况。
以下是多层组网方案的步骤：1.核心交换机设置：选取一台性能强大的华为交换机作为核心交换机，并将其与互联网出口设备相连。
2.子交换机设置：在不同楼层或不同区域安装华为子交换机，将其与核心交换机连接起来。
3.连接终端设备：将计算机、服务器和其他网络设备与子交换机的端口连接起来。
4.配置交换机：使用华为交换机的管理界面，配置网络参数、VLAN、ACL等功能，以及设置端口的速率和双工模式。

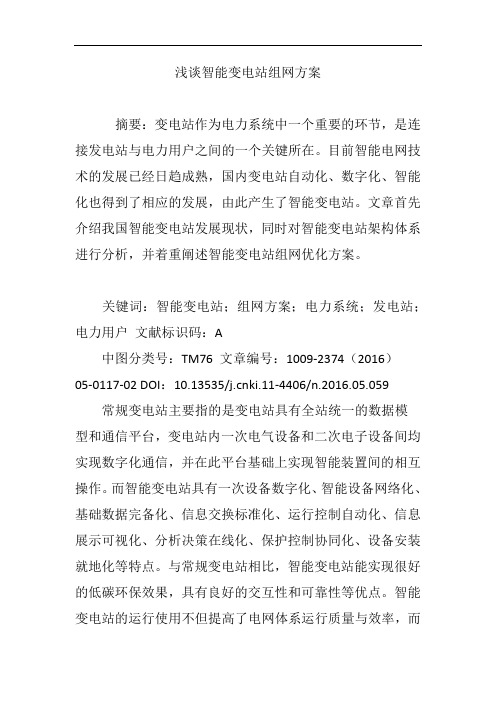

浅谈智能变电站组网方案摘要：变电站作为电力系统中一个重要的环节，是连接发电站与电力用户之间的一个关键所在。
目前智能电网技术的发展已经日趋成熟，国内变电站自动化、数字化、智能化也得到了相应的发展，由此产生了智能变电站。
文章首先介绍我国智能变电站发展现状，同时对智能变电站架构体系进行分析，并着重阐述智能变电站组网优化方案。
关键词：智能变电站；组网方案；电力系统；发电站；电力用户文献标识码：A中图分类号：TM76 文章编号：1009-2374（2016）05-0117-02 DOI：10.13535/ki.11-4406/n.2016.05.059 常规变电站主要指的是变电站具有全站统一的数据模型和通信平台，变电站内一次电气设备和二次电子设备间均实现数字化通信，并在此平台基础上实现智能装置间的相互操作。
而智能变电站具有一次设备数字化、智能设备网络化、基础数据完备化、信息交换标准化、运行控制自动化、信息展示可视化、分析决策在线化、保护控制协同化、设备安装就地化等特点。
与常规变电站相比，智能变电站能实现很好的低碳环保效果，具有良好的交互性和可靠性等优点。
智能变电站的运行使用不但提高了电网体系运行质量与效率，而且对于保证电网运行的安全稳定性具有显著作用。
1 我国智能变电站发展现状我国智能变电站相对于国外发达国家研究与开发起步较晚，2009年我国的智能电网建设开始试点规划，到2010年底我国就已建成110～750千伏智能变电站18座，在建56座，同时在23个城市核心区建设智能配电网。
2011年我国智能电网建设在全国范围内全面起步，计划在“十二五”期间建成智能变电站5000座。
到2015年为止，我国的智能电网建设已经初见成效，国家电网将能够支撑9000万千瓦风电和800万千瓦太阳能发电的接入和消纳。
同时对于大家关心的智能电网的安全性问题，国家电网建立了系统的特高压与智能电网技术标准体系，发布企业级标准267项、行业标准39项、国家标准20项、国际标准7项。
智能变电站题库（修改）2022年7月9日一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。
2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。
3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。
4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。
5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。
6、智能变电站的网络应采用传输速率为100Mbp或更高的以太网，满足变电站数据交互的实时性和可靠性要求。
7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。
8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。
9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。
10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。
12、过程层网络设计必须满足GB/T14285继电保护选择性、速动性、灵敏性、可靠性的要求。
13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。
14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。
智慧电力系统总体技术方案V3随着信息化、智能化和节能环保的推进，电力行业也在加速向智慧电网转型，建设智慧电力系统已经成为当今电力系统发展的大势所趋。
融合了新能源、物联网、大数据、人工智能等技术的智慧电力系统，可以实现对电力生产、输配电、用电及管理的全方位可视化监控和分析，提高电力系统的安全性、可靠性、经济性和智能化程度。
围绕智慧电力系统总体技术方案V3，我们可以来分步骤阐述：一、总体概述：智慧电力系统总体技术方案V3是国家电网公司提出的智慧电网顶层设计，基于全球电力行业最新技术标准和先进经验，结合中国电力行业实际情况，旨在构建具有良好安全性、经济性和可扩展性的智慧电力系统，并为未来电力行业发展提供可靠支撑。
二、技术路线：智慧电力系统总体技术方案V3采用了以物联网为核心，以大数据、云计算、人工智能等技术为支撑的技术体系，构建了电力生产、传输、配送、使用、监管以及环境保护的智慧化解决方案。
三、技术架构：智慧电力系统总体技术方案V3采用CBN(控制层/业务层/网络层)三层架构，以实现集中监管、分布式控制和安全保证。
其中控制层主要是实现电力系统的自动化和智能化，如以自动化控制为基础的调度、能量管理、生产运行等；业务层主要是实现电力行业的数据共享和应用，如企业管理、电量销售、能源金融等；网络层主要是实现电力系统的联网，包括传输和集成层，实现上下联通和左右联通。
四、核心技术：智慧电力系统总体技术方案V3核心技术包括：物联网技术、云计算技术、大数据技术、人工智能技术、智能电网技术、电力电子技术、无线通信技术、区块链技术等。
这些技术为智慧电力系统的实现提供了基础和保障。
五、应用案例：智慧电力系统总体技术方案V3已在多个项目中进行了应用和推广，包括实现基于人工智能和大数据技术的恶劣天气停电风险预测，实现电力设备智能巡检，实现电力企业供应链金融等。
综上所述，智慧电力系统总体技术方案V3，是智慧电力系统建设的关键技术支撑，是电力系统智能化、网络化和可持续发展的重要保证。
智能变电站网络交换机用于变电站自动化系统的信息传输。
智能变电站对网络交换机的主要性能要求有：当交换机用于传输SV或GOOSE等可靠性要求较高的信息时应采用光接口；当交换机用于传输制造报文规范(MMS)等信息时宜采用电接口。
传输各种帧长的数据时交换机固有延时应小于10μs。
全线速转发条件下，丢包（帧）率为零。
交换机应支持VLAN标准和流量优先级控制标准，提供动态组播过滤服务。
交换机作为智能电子设备(IED)连接的汇集点，还具备实现所连接的IED时间同步的功能。
智能变电站对网络交换机的主要功能要求有数据帧转发、数据帧过滤、网络风暴抑制、组播、镜像、多链路聚合功能；星型、环型、双星型、双环型方式之一的组网功能；具备网络管理和通信安全控制能力等。
Q/GDW 429 — 2010ICS 29.240国家电网公司企业标准Q / GDW 429 — 2010智能变电站网络交换机技术规范The technical specification for Ethernet LAN switch in Smart Substation2010-××-××发布2010-××-××实施国家电网公司发布Q/GDWQ/GDW 429 — 2010I目次前言 ······························································································································ II 1 范围··························································································································· 1 2 引用标准 ····················································································································· 1 3 基本技术条件 ··············································································································· 1 4 主要性能要求 ··············································································································· 3 5 安装要求 ····················································································································· 6 6 技术服务 ····················································································································· 6 编制说明 (7)Q/GDW 429 — 2010II前言由于现行国家标准、行业标准、企业标准和IEC 标准等未统一智能变电站网络交换机技术要求等内容，为使智能变电站网络交换机选型、设备采购等工作有所遵循，特编制本标准。
