下载文档原格式

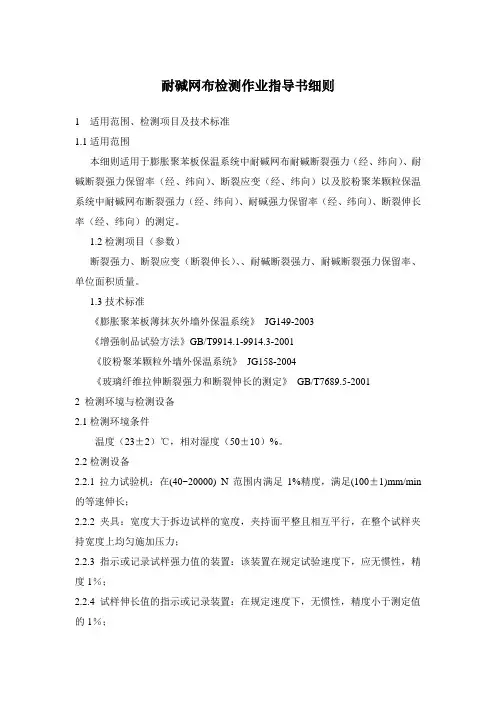

耐碱网布检测作业指导书细则1适用范围、检测项目及技术标准1.1适用范围本细则适用于膨胀聚苯板保温系统中耐碱网布耐碱断裂强力（经、纬向）、耐碱断裂强力保留率（经、纬向）、断裂应变（经、纬向）以及胶粉聚苯颗粒保温系统中耐碱网布断裂强力（经、纬向）、耐碱强力保留率（经、纬向）、断裂伸长率（经、纬向）的测定。
1.2检测项目（参数）断裂强力、断裂应变（断裂伸长）、、耐碱断裂强力、耐碱断裂强力保留率、单位面积质量。
1.3技术标准《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003《增强制品试验方法》GB/T9914.1-9914.3-2001《胶粉聚苯颗粒外墙外保温系统》JG158-2004《玻璃纤维拉伸断裂强力和断裂伸长的测定》GB/T7689.5-20012 检测环境与检测设备2.1检测环境条件温度（23±2）℃，相对湿度（50±10）%。
2.2检测设备2.2.1拉力试验机：在(40~20000) N范围内满足1%精度，满足(100±1)mm/min 的等速伸长；2.2.2夹具：宽度大于拆边试样的宽度，夹持面平整且相互平行，在整个试样夹持宽度上均匀施加压力；2.2.3指示或记录试样强力值的装置：该装置在规定试验速度下，应无惯性，精度1％；2.2.4试样伸长值的指示或记录装置：在规定速度下，无惯性，精度小于测定值的1％；2.2.5模板：裁取试样，尺寸350mm×370mm，模板有两个槽口用作标记试样有效长度；2.2.6合适的裁剪工具：如刀，剪刀或切割轮；2.2.7烘箱3断裂强力、断裂应变（断裂伸长率）、耐碱断裂强力、耐碱断裂强力保留率的测定3.1试样的制备试样裁剪尺寸350mm×65mm，试样有效长度200mm±2mm，拆边宽度50mm，经向、纬向各10个，标准环境下调湿试样16h。
3.2断裂强力、断裂应变（断裂伸长）试验3.2.1取制备好的经、纬向试样各5个。

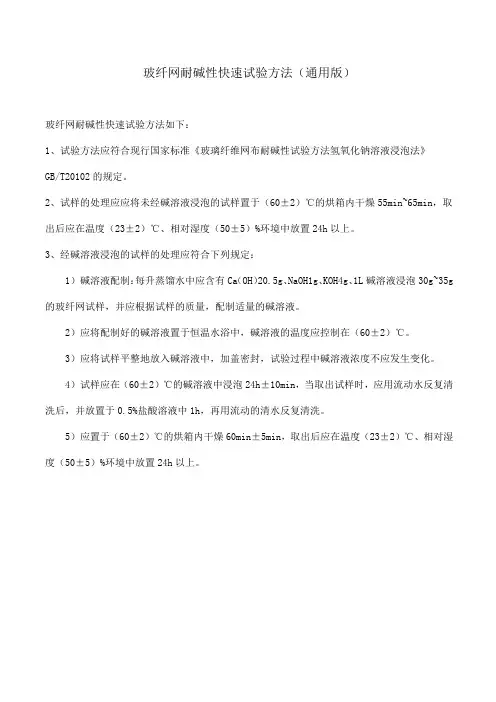

玻纤网耐碱性快速试验方法（通用版）
玻纤网耐碱性快速试验方法如下：
1、试验方法应符合现行国家标准《玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法》
GB/T20102的规定。
2、试样的处理应应将未经碱溶液浸泡的试样置于（60±2）℃的烘箱内干燥55min~65min，取出后应在温度（23±2）℃、相对湿度（50±5）%环境中放置24h以上。
3、经碱溶液浸泡的试样的处理应符合下列规定：
1）碱溶液配制：每升蒸馏水中应含有Ca（OH）20.5g、NaOH1g、KOH4g、1L碱溶液浸泡30g~35g 的玻纤网试样，并应根据试样的质量，配制适量的碱溶液。
2）应将配制好的碱溶液置于恒温水浴中，碱溶液的温度应控制在（60±2）℃。
3）应将试样平整地放入碱溶液中，加盖密封，试验过程中碱溶液浓度不应发生变化。
4）试样应在（60±2）℃的碱溶液中浸泡24h±10min，当取出试样时，应用流动水反复清洗后，并放置于0.5%盐酸溶液中1h，再用流动的清水反复清洗。
5）应置于（60±2）℃的烘箱内干燥60min±5min，取出后应在温度（23±2）℃、相对湿度（50±5）%环境中放置24h以上。
耐碱玻璃纤维网布1 范围本标准规定了耐碱玻璃纤维网布（以下简称耐碱网布）的产品代号、要求、试样方法、检验规则、标志、包装、运输和贮存等。
本标准适用于材用耐碱玻璃纤维纺织造，并经由及材料涂覆处理的网布；该产品主要用于水泥基制品的增强材料，如隔墙板，网架板、外墙保温工程用材料等，也可用作聚合物及石膏、沥青等基体的增强材料。
2 规范性文件.下列文件中的条款通过本标准的引用二成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191-2000包装储运图示标志GB/T 7689.2增强材料机织物试验方法第二部分：经、纬密度的测定（idt ISO 4602）GB/T 7689.3增强材料机织物试验方法第三部分：宽度和长度的测定（idt ISO 5052）GB/T 7689.5 增强材料机织物试验方法第五部分：玻璃纤维拉伸断裂强力和断裂伸长的测定（idt ISO 4606）GB/T 9914.2 增强制品试验方法第二部分：玻璃纤维可燃物含量的测定（eqv ISO 1887）GB/T 9914.3 增强制品试验方法第三部分：单位面积质量的测定（idt ISO 3374）GB/T 20102玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法JC 935-2004 玻璃纤维工业用玻璃球。
3 产品代号.耐碱网布代号包括下列要素：1 所用玻璃的类型，AR表示耐碱玻璃；2 表示网布类型的字母，NP表示经涂覆处理的网布3 经纱密度，以跟/25mm为单位表示的数值，后接乘号“×”4 纬纱密度，以跟/25mm为单位表示的数值，后接连接号“—”5 网布的宽度，以cm为单位6 网布组织，L表示纱罗组织，P表示平纹组织；7 单位面积质量，放在括号内，以g/m2为单位示例经纬纱密度为6根/25mm，幅宽为100cm，单位面积为质量为180 g/m2，纱罗组织的耐碱玻璃纤维网布代号为：APNP6—100L（180）。
纤维杆测试方法
纤维杆一般是指玻璃纤维杆，下面是一种玻璃纤维杆的测试方法：
1. 将原料在红烘箱中80度烘烤两个小时。
2. 坩埚在马弗炉中650度灼烧半小时，在空气中冷却1到两分钟后放入干燥器中冷却至室温。
3. 将烘干的原料也在干燥器中冷却至室温，然后称坩埚重量，待测原料的重量，一般放2~5克，含量大就放3克左右。
4. 在马弗炉中300度恒温半小时，再升至600度，两个小时基本烧完后再冷却至室温。
5. 最后称重，计算结果。
不同类型的纤维杆可能有不同的测试方法，如果你需要其他类型的纤维杆的测试方法，请补充相关信息后再次提问。

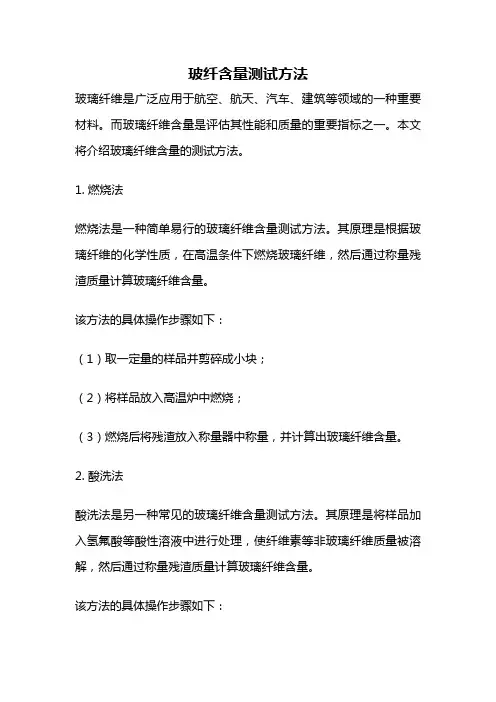

玻纤含量测试方法玻璃纤维是广泛应用于航空、航天、汽车、建筑等领域的一种重要材料。
而玻璃纤维含量是评估其性能和质量的重要指标之一。
本文将介绍玻璃纤维含量的测试方法。
1. 燃烧法燃烧法是一种简单易行的玻璃纤维含量测试方法。
其原理是根据玻璃纤维的化学性质，在高温条件下燃烧玻璃纤维，然后通过称量残渣质量计算玻璃纤维含量。
该方法的具体操作步骤如下：（1）取一定量的样品并剪碎成小块；（2）将样品放入高温炉中燃烧；（3）燃烧后将残渣放入称量器中称量，并计算出玻璃纤维含量。
2. 酸洗法酸洗法是另一种常见的玻璃纤维含量测试方法。
其原理是将样品加入氢氟酸等酸性溶液中进行处理，使纤维素等非玻璃纤维质量被溶解，然后通过称量残渣质量计算玻璃纤维含量。
该方法的具体操作步骤如下：（1）取一定量的样品并剪碎成小块；（2）将样品加入酸性溶液中进行处理；（3）处理后将残渣放入称量器中称量，并计算出玻璃纤维含量。
3. 显微镜法显微镜法是一种目视法，其原理是通过显微镜观察样品中的玻璃纤维数量，然后通过计算得出玻璃纤维含量。
该方法的具体操作步骤如下：（1）取一定量的样品并制成薄片；（2）将薄片放入显微镜下观察玻璃纤维数量；（3）根据观测结果计算出玻璃纤维含量。
需要注意的是，显微镜法需要经过专业人员的训练才能进行准确的观测和计算。
总结以上是常见的玻璃纤维含量测试方法。
不同的测试方法适用于不同的场景和要求，需要根据实际情况选择合适的方法。
同时，为了保证测试结果的准确性，需要严格按照方法要求进行操作，并在实验中控制好变量。

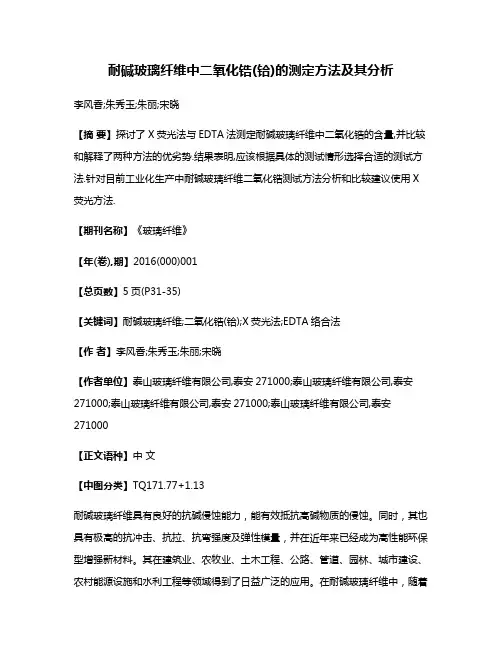

耐碱玻璃纤维中二氧化锆(铪)的测定方法及其分析李风香;朱秀玉;朱丽;宋晓【摘要】探讨了X荧光法与EDTA法测定耐碱玻璃纤维中二氧化锆的含量,并比较和解释了两种方法的优劣势.结果表明,应该根据具体的测试情形选择合适的测试方法.针对目前工业化生产中耐碱玻璃纤维二氧化锆测试方法分析和比较建议使用X 荧光方法.【期刊名称】《玻璃纤维》【年(卷),期】2016(000)001【总页数】5页(P31-35)【关键词】耐碱玻璃纤维;二氧化锆(铪);X荧光法;EDTA络合法【作者】李风香;朱秀玉;朱丽;宋晓【作者单位】泰山玻璃纤维有限公司,泰安271000;泰山玻璃纤维有限公司,泰安271000;泰山玻璃纤维有限公司,泰安271000;泰山玻璃纤维有限公司,泰安271000【正文语种】中文【中图分类】TQ171.77+1.13耐碱玻璃纤维具有良好的抗碱侵蚀能力，能有效抵抗高碱物质的侵蚀。
同时，其也具有极高的抗冲击、抗拉、抗弯强度及弹性模量，并在近年来已经成为高性能环保型增强新材料。
其在建筑业、农牧业、土木工程、公路、管道、园林、城市建设、农村能源设施和水利工程等领域得到了日益广泛的应用。
在耐碱玻璃纤维中，随着二氧化锆(ZrO2)质量分数的增加，其在碱的侵蚀过程中能产生明显的富锆现象，形成致密的具有良好保护作用的薄膜，因此在耐碱玻璃纤维中需要引入ZrO2来提高其耐碱性。
故准确测定耐碱玻璃纤维中ZrO2的含量将为判断玻璃的耐碱性提供良好的理论依据。
对玻璃纤维中二氧化锆(铪)的测定方法主要有苦杏仁酸[C5-H5-CH(OH)-COOH]重量法、X射线荧光光谱法以及EDTA络合滴定法等。
重量法测试结果准确度高，但操作过程繁琐，测试周期长，无法满足生产需求，因此X荧光法和EDTA络合法较为可行。
本文主要介绍用X荧光法和EDTA络合法测定耐碱玻璃纤维中ZrO2的含量。
由于镧系收缩，锆和铪(Hf)化学性质极为相似，常常共生于自然界中难以分离，而锆英砂中铪含量很低，故对耐碱玻璃纤维中ZrO2的测定通常是指测定锆铪氧化物合量。

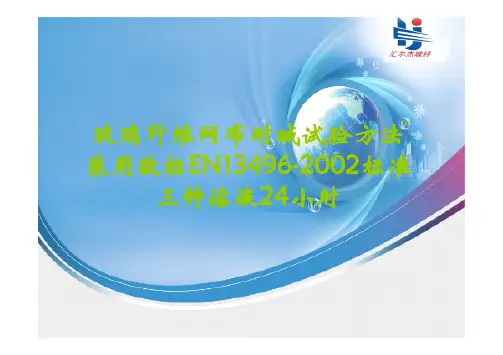

玻璃纤维网布耐碱试验方法采用欧标采用欧标EN13496-2002EN13496-2002EN13496-2002标准标准三种溶液三种溶液242424小时小时耐碱试验耐碱试验方法方法一、取样将网布卷平整，裁去两端和前后可能受损的部位（去掉最外3-5圈）二、制样试样规格长×宽=350mm×50mm确保试样宽度尽可能接近但不小于50mm 耐碱试验耐碱试验方法方法制样时各取两组样品，一组做原始强度拉伸试验，一组做耐碱性试验耐碱试验耐碱试验方法方法做试验的电热恒温水槽，温度控制在（60±2）℃耐碱试验耐碱试验方法方法1、耐碱试验方法：采用欧标EN13496-2002标准（三种溶液分别是： Ca(OH)2 ：0.5g KOH:4g NAOH:1g ）2、把裁剪好的网布平放在恒温水槽内（恒温水槽内的网布必须平放，禁止网布两端翘起，防止网布折皱，影响耐碱强度）3、试验过程必须在封闭状态下完成耐碱试验耐碱试验方法方法氢氧化钠氢氧化钙氢氧化钾在60℃的碱性溶液中浸泡24小时后，将网布从恒温水槽的溶液中取出，在流动的的自来水下漂洗10分钟耐碱试验耐碱试验方法方法再将网布试样放在（20±5）℃自来水中冲洗10分钟，直至测试样表面PH 值低于9（用PH试纸进行测试）耐碱试验耐碱试验方法方法1、冲洗干净的试样须在0.5%盐酸中浸泡1小时，然后轻取并在（20±5）℃自来水中冲洗，无明显机械运动情况下，至PH 值为7（用PH 试纸仔细测量）。
2、测试样应在(60±2)℃温度下干燥，然后在(23±20℃温度下放置至少24小时，相对湿度（50±5）%耐碱试验耐碱试验方法方法0.5%盐酸流动水漂洗流动水冲洗把干燥后的网布平放在试验台上，两端底部垫好白纸，中间间距200mm，在两端75mm处涂上丁苯胶乳，使其固定。
耐碱试验耐碱试验方法方法把涂好的试样平放在（60±2)℃温度下进行干燥，干燥时间1个小时。

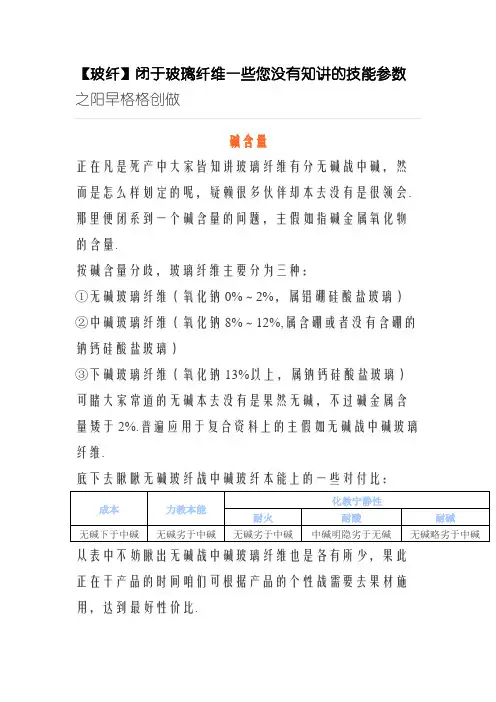

【玻纤】闭于玻璃纤维一些您没有知讲的技能参数之阳早格格创做从表中不妨瞅出无碱战中碱玻璃纤维也是各有所少，果此正在干产品的时间咱们可根据产品的个性战需要去果材施用，达到最好性价比.单丝曲径玻璃纤维的单丝曲径普遍为几个微米到两十几个微米，相称于一根头收丝的 1/20-1/5.细纤维：其单丝曲径普遍为30μm.初级纤维：其单丝曲径大于20μm.中级纤维：单丝曲径10-20μm.下档纤维(亦称纺织纤维)：其单丝曲径3-10μm.对付于单丝曲径小于4um的玻璃纤维又称为超细纤维.单丝曲径分歧，没有然而纤维的本能有好别，而且做用到纤维的死产工艺、产量战成本.普遍5-10um的纤维动做纺织制品用，10-14um的纤维普遍干无捻细纱、无纺布、短切纤维毡等较为相宜.单丝曲径由铂金漏板的孔径战推丝速度决断，普遍单丝越细的纤维成本越贵.一圆里战死产工艺较易、产量较矮有闭；另一圆里单丝越细，单位里积含有的奇联剂也会更多.特克斯（tex）特克斯（tex），简称特，是一种线稀度单位，又称呼数.指1000米少纱线正在公定回潮率下沉量的克数，tex=g/L*1000 ，其中g为纱（或者丝）的沉量（克），L为纱（或者丝）的少度（米）.它是定少制单位，克沉越大纱线越细.每束纤维本丝皆由数百根以至上千根单丝组成，果此简朴去道tex便是衡量单股玻璃纤维纱的细细.咱们罕睹的1200、2400、4800号皆是指纱的线稀度，即每千米纱的沉量为1200g、2400g、4800g.含火率玻璃纤维正在死产历程中需要庄重统制含火率，依照止业尺度玻璃纤维的含火率该当矮于0.2%.咱们正在凡是死产中时常会忽略那个参数，由于大普遍工厂的储藏条件没有完备，随意搁置的玻璃纤维简单吸潮，果此会制成含火率过下，做用树脂的固化.那种局里正在北圆“回北天”的时间需要特地注意，用之前不妨把玻璃纤维轻微烘烤一下，统制含火率.。

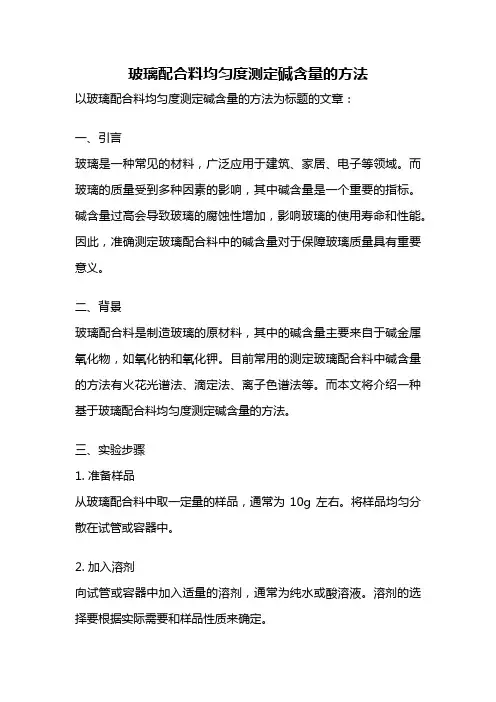

玻璃配合料均匀度测定碱含量的方法以玻璃配合料均匀度测定碱含量的方法为标题引言：玻璃是一种重要的建筑材料，其性能受到配合料的影响很大。
碱含量是评价玻璃配合料质量的重要指标之一，因此准确测定碱含量对于控制玻璃质量具有重要意义。
本文将介绍一种以玻璃配合料均匀度测定碱含量的方法。
一、背景玻璃配合料是指用于制造玻璃的各种原料，其中的碱含量会直接影响玻璃的化学性能和物理性能。
因此，准确测定玻璃配合料中的碱含量是保证玻璃质量的关键。
二、实验原理本实验采用玻璃配合料的均匀度作为测定碱含量的依据。
均匀度是指配合料中各种成分的分布是否均匀，如果碱含量不均匀，均匀度会受到影响。
因此，通过测定配合料的均匀度可以间接推测碱含量的分布情况。
三、实验步骤1. 准备样品：将待测的玻璃配合料样品取出，并进行粉碎，确保样品颗粒大小均匀。
2. 预处理：将样品加入适量的溶剂中，进行超声波处理，以使样品中的各种成分均匀分散。
3. 测定均匀度：将处理后的样品取出，放置在平坦的表面上，通过目测或显微镜观察配合料颗粒的分布情况，评估其均匀度。
如果发现颗粒分布不均匀或有聚集现象，则说明碱含量可能存在差异。
4. 确定测量点：根据配合料的形状和大小，选择几个代表性的测量点，在每个点上分别进行碱含量的测定。
5. 碱含量测定：采用化学分析方法，如酸碱滴定法或光谱分析法，测定各个测量点上的碱含量。
根据测定结果，可以得出碱含量的分布情况。
四、数据处理根据各个测量点上的碱含量测定结果，可以绘制出碱含量的分布曲线。
通过分析曲线，可以得出配合料中碱含量的均匀度情况。
如果曲线波动较大，说明配合料中碱含量存在较大的差异。
五、实验结果分析通过测定配合料的均匀度，可以间接推测碱含量的分布情况。
如果均匀度较好，说明碱含量分布较为均匀，玻璃制品的化学性能和物理性能可能更稳定。
反之，如果均匀度较差，需要进一步调整配合料的成分，以提高玻璃质量。
六、实验注意事项1. 样品的处理过程中要小心操作，避免对配合料的成分产生影响。
议玻璃纤维碱含量的简便检测办法
---济南镁嘉图新型材料开发有限公司技术部
杨永、马建营合作撰写
摘要：玻璃纤维是无机玻璃钢复合材料的增强材料，其碱含量大小对增强效果有重大影响。
本文介绍了玻璃纤维的成型工艺及分类，简述了一种检测其碱含量的方法，并对检测结果进行系统分析。
关键字：复合材料；玻璃纤维；碱含量；强度保留率
Abstract: Fiberglass is a kind of reinforced material for composite materials, the levels of alkali has great influence to the enhanced effect. This paper introduced fiberglass molding technics and classification, a method to detect alkali content, and a systematic analysis was made for test results.
Keywords: Composite materials; Fiberglass; Alkali content; Strength retentive rate
玻璃纤维是复合材料中应用最广、品种最多的增强材料，由于其具有良好的耐热性和极高的拉伸强度，也被广泛应用于菱镁制品中，是菱镁制品最主要的增强材料。
玻璃纤维是以玻璃为原料，在熔融状态下用不同的成型方法进行拉丝所形成的一种无机纤维。
玻璃纤维按化学成分可分为硅酸盐玻璃和硼玻璃。
为降低玻璃的熔化温度和黏度，硅酸盐玻璃生产中常加入一定量的Na2O和K2O等碱性氧化物，按照Na2O和K2O的含量硅酸盐玻璃又分为高碱、中碱、无碱。
当玻璃纤维中Na2O和K2O总含量高于12.4%时属于高碱玻璃纤维，小于1%时属于无碱玻璃纤维。
无碱玻璃纤维的拉伸强度高，有良好的电绝缘性能，是复合材料工业的主要增强材料，尤其在国外，广泛用于电绝缘材料的生产，其缺点是容易被无机酸侵蚀，不适用于酸性环境，其生产成本也较高。
中碱玻璃纤维的耐酸性能优于无碱玻璃纤维，但拉伸强度较差。
在国外，中碱玻璃纤维主要用于生产复合材料表面毡和屋面沥青增强材料，我国中碱玻璃纤
维用途较广，产量很大，约占玻璃纤维总产量的60%，广泛用作复合材料的增强材料、过滤织物、包扎织物等。
高碱玻璃纤维是典型钠硅酸盐玻璃纤维，其化学成分中Na2O含量高达14%左右，耐水性差，对潮湿的侵蚀极为敏感，耐老化性差，拉伸强度低，我国高碱玻璃纤维是用平板玻璃碎片作原料，多作为乡镇企业用陶土坩埚和废玻璃碎块生产低品位玻璃钢增强材料，由于质量很不稳定，性能很差，国家已于1963年命令不允许其用于玻璃钢生产，但由于高碱玻璃纤维成本低，又容易组织生产，仍在玻璃纤维的生产中占有一定比例。
由于氯氧镁材料浆体PH值为8-9，属于中性偏弱碱性，所以可采用硅酸盐玻璃，而考虑菱镁制品的生产成本价位，绝大多数菱镁企业采用中碱玻璃纤维。
因为高碱玻璃纤维在遇水后，纤维中的Na2O、K2O会形成NaOH，KOH等产物与玻璃纤维起骨架作用的SiO2发生反应，破坏了玻璃纤维的结构组成，使玻璃纤维强度降低，对氯氧镁材料的增强作用减小甚至完全丧失，表现为菱镁制品的后期强度降低，严重的甚至出现产品断裂的现象，存在产生制品的工程使用事故的隐患，所以在菱镁制品生产过程中，要严格控制玻璃纤维原材料的含碱量，对玻璃纤维原材料要采取必要的检测手段，杜绝使用高碱玻璃纤维布，高碱玻璃纤维生产系陶土坩埚拉丝，绝不是铂金坩埚拉丝，高碱纤维多呈浅绿色，由此可简单识别高碱玻璃纤维。
另外，常用的检测方法为：将玻璃纤维浸在PH=9的碱液中保持60℃浸渍24h,其强度保留率不低于75%，可视为中碱玻璃纤维。
其具体做法为：
①取玻纤布在110℃烘干至恒重
②在烘干的玻纤布上取N根（N≥10）玻璃纤维，分别测其断裂强度，求平
均值P
③另取N根玻璃纤维，浸在PH=9的碱液中，水浴保持恒温60℃，浸润24h
后取出烘干，分别测其断裂强度，求平均值P
1
／P≥75%，则可视为中碱玻璃纤维，否则为高碱玻璃纤维。
若P
1
该方法简便易行，对设备和操作要求较低，可粗略地判断玻璃纤维的含碱量。
但笔者经过多次反复试验后发现，该方法存在一定缺陷：由于玻璃纤维原材料本身在生产、运输、使用过程中可能会出现不均衡的受潮、受热、磨损、折损等状
况，使玻璃纤维布每股之间的强度会有差异，导致取样测试时出现股与股之间测试结果偏差较大的情况，导致实验结果的不稳定性。
另外玻璃纤维本身表面不均衡的缺陷和裂纹都会影响纤维的断裂强度，所以说纤维的断裂强度变化并不只是由含碱量的差异引起，所以用强度保留率的方法并不能完全表征玻璃纤维的含碱量高低。
另外此方法试验时间较长，只能定性分析而不能定量测试，所以，寻求一种简便易行而又可以定量测试的方法来测定玻璃纤维碱含量的方法是必要的。
本文近期将在中国建材报、菱镁杂志的期刊上发表，敬请期待。
本文版权归济南镁嘉图新型材料开发有限公司所有，该材料属本公司知识产权，任何单位及个人不得以任何方式对上述信息材料的任何部分进行使用、复制、修改、抄录、传播或与其它产品捆绑使用。
凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。
特此声明。
