SYD-0709A自动马歇尔稳定度装箱清单

沥青混合料马歇尔稳定度试验(T 0709-2000)一、目的与适用范围1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用于按本规程T 0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪具与材料1、沥青混合料马歇尔试验仪：符合国家标准《沥青混合料马歇尔试验仪》(GB/T 11823)技术要求的产品，对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或X-Y记录仪记录荷载一位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示或打印试验结果。

对φ63. 5mm的标准马歇尔试件，试验仪最大荷载不小于25kN,读数准确度100N，加载速率应能保持50mm/min±5mm/min。

钢球直径16mm,上下压头曲率半径为50.8mm。

当采用φ152. 4 mm大型马歇尔试件时，试验仪最大荷载不得小于50kN,读数准确度为lOON。

上下压头的曲率内径为152.4mm ±0.2M,上下压头间距19.05mm±0.lmm。

2、恒温水槽：控温准确度为1℃，深度不小于150mm。

3、真空饱水容器：包括真空泵及真空干燥器。

4、烘箱。

5、天平：感量不大于0.lg 。

6、温度计：分度为1℃。

7、卡尺。

8、其它：棉纱，黄油。

三、标准马歇尔试验方法1、准备工作(1)按标准击实法成型马歇尔试件，标准马歇尔尺寸应符合直径φ101.6mm±0.2mm、高 63. 5mm±1. 3mm的要求。

对大型马歇尔试件，尺寸应符合直径152. 4mm±0. 2mm，高95. 3mm±2. 5mm的要求。

一组试件的数量最少不得少于4个，并符合T 0702的规定。

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪MDJ-I西安公路研究所//沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000JTJ052-2000// 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

数显全自动马歇尔稳定度测定仪操作规程
操作规程
一、开机准备
1. 将仪器放在平稳的工作台上，同时插好电源线。

2. 按下电源开关，等待仪器自检完毕后，按下菜单键，进入系
统设置界面。

3. 在系统设置界面中选择语言和温度单位，确认设置。

4. 返回仪器主界面，点击“温度校准”按钮，将仪器放置在温
度控制室内，进行温度校准，校准完毕后，记录下设置好的校准值。

二、取样准备
1. 将待测油样加热，使其达到设定的温度。

2. 打开油样瓶盖，取出样品。

3. 将样品置于试样夹具中，确保样品不发生漏液，夹紧试样夹具。

三、测试操作
1. 将试样夹具安装到马歇尔稳定度测试仪的测试孔中，并将试
样夹具紧固。

2. 按下“测试”按钮，启动测试程序，仪器开始进行测试。

3. 在测试过程中，仪器自动控制温度和应力，实时检测试样的
变形情况，并记录下来。

4. 测试过程中，不要对仪器进行人工操作，以免影响测试结果。

5. 测试终止后，按下菜单键，可以查看测试结果并打印出来。

四、关机操作
1. 测试完毕后，按下停止按钮，使设备停止运作。

2. 拔掉电源线，清理仪器表面和试样夹具。

3. 关闭温度控制室门，并将试样夹具放回存放位置。

4. 关闭仪器室门，将测量记录作存档处理。

安全防范这一部分介绍有关确保本产品的安全和有效使用的重要信息。

请仔细阅读次部分并将其保存在便于拿到的地方。

警告：➢如果发生冒烟、异常气味或者不正常的噪音时，请立即关闭机器。

继续使用可能会引起火灾。

应该立即拔掉插头，并与销售商或者本厂取得联系询问处理办法。

➢请勿试图自行维修本机。

不正确的维修是很危险的。

➢请勿自行拆卸或校正。

不正确的动作会对本机造成伤害，并且本厂不予保修。

➢请使用符合规格的电源。

链接不符合规格的电源可能会导致本机损坏或火灾。

➢防止任何异物落入机内，以免引起火灾。

➢如果有水或者其他液体流入控制器内，请立即拔掉电源，并且与销售商取得联系询问处理办法。

继续使用可能会损坏本机或火灾。

注意：➢确认将本机安放在一个坚固、稳定的水平面上。

机器如果落下则可能会破裂或损坏。

➢请勿在潮湿或灰尘较多的地方使用本机。

过度的潮湿和过量的灰尘可能使得机器损坏或发生火灾。

➢请勿在机器上放置任何重物。

不要站在机器上或靠在机器上，这些作法可能会使装置摔落或毁坏，或可能导致破损和伤害。

➢为安全起见，长时间不适用本产品时，请拔掉电源线。

请确认已经拔掉电源线以及所有的配线后，才可移动本机。

➢请勿在本产品的内部及周围使用可燃气体的喷雾器。

否则残留的气体可能造成火灾。

本手册的目的本手册主要提供有关本产品的操作信息，以便客户正确和安全使用本产品。

一、概述本仪器是根据中华人民共和国交通部JTG E20-2011《公路工程及沥青混合料试验规程》中T0709沥青混合料马歇尔稳定度试验标准研制开发的，适用于马歇尔稳定度试验和浸水马歇尔稳定度，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

本方法适用于JTG E20-2011《公路工程及沥青混合料试验规程》中T0702成型的标准马歇尔试件圆柱体（Φ101.6mm×63.5mm)和大型马歇尔试件圆柱体(Φ152.4mm×95.3mm)。

仪器组成：马歇尔稳定度自动试验仪包括主机、测力装置、流值测量装置、打印装置及相关附件，用于马歇尔试验中稳定度和流值的测量。

试验检测场所及检测设备租借合同广西壮族自治区百色公路管理局中心试验室部分检测仪器设备租借合同出租方：广西壮族自治区百色公路管理局承租方：广西壮族自治区百色公路管理局中心试验室部分检测仪器设备租借合同出租方（简称甲方）：广西壮族自治区百色公路管理局承租方（简称乙方）：依据《中华人民共和国合同法》及有关法律法例的规定，经甲、乙两方磋商一致，订立本合同。

第一条：甲方将标的物——广西壮族自治区百色公路管理局中心试验室的部分检测仪器设备出租给乙方使用；甲方所租借的标的物切合国家有关规定；乙方已到现场对甲方所租借的标的物进行实地勘查，对甲方所租借的标的物现状作了充足认识。

第二条：租借标的物的名称、租借单价租借标的物的名称和品牌型号、租借价钱等详见附件（广西壮族自治区百色公路管理局中心试验室部分检测仪器设备出租清单及收费标准一览表）第三条：标的物的租借限期标的物的租借限期为 6 个月，即自 2016 年月日起至2017年月日止。

第四条：租借标的物的租金甲方依据租金计算方式收取租金，本合同的租借标的物的租金总数为人民币（大写）。

租借限期内，若乙方实质使用租借标的物的次数少于“广西壮族自治区百色公路管理局中心试验室部分检测仪器设备出租清单及收费标准一览表”注明的次数，乙方仍赞同按租金总数即人民币（大写）向甲方支付租金；若乙方实质使用租借标的物的次数超出“广西壮族自治区百色公路管理局中心试验室部分检测仪器设备出租清单及收费标准一览表”注明的次数，乙方需就超出的次数额外向甲方支付的租金，租金按乙方额外使用租借标的物的次数×出租单价计算收取。

第五条：租金支付方式1、自甲方向乙方所有移交租借的标的物之日起，租金每叁个月结算一次；乙方应于甲乙两方确认租金结算数之日起五日内，将租金转入甲方指定账户；甲方应自收到租金之日起五日内出具正式的增值税专用发票给乙方。

2、租借期满或本合同排除后，自乙方按合同商定向甲方移交所有的租借标的物之日起五日内，乙方要确认由甲方供给的、乙方未付租金的结算数；乙方超出五日未确认未付租金的结算数，则视同乙方默认；乙方应于甲乙两方确认乙方未付租金结算数之日或视同乙方默认乙方未付租金结算数之日起五日内，将租金转入甲方指定账户；甲方应自收到租金之日起五日内出具正式的增值税专用发票给乙方。

SYD-0709A型马歇尔稳定度试验仪使用说明书武汉格莱莫检测设备有限公司目录一、用途及适用范围 (2)二、主要技术指标及参数 (2)三、仪器结构和主要特点 (2)四、仪器安装与调整 (5)五、仪器使用及操作方法 (6)六、使用注意事项 (11)七、仪器成套及技术文件 (11)附1 传感器标定方法 (12)附2 仪器工作参数记录表 (13)本仪器为精密测试仪器，使用前请详阅说明书，谨慎操作，注意安全！1技术支持：中国厂家网一、用途及适用范围SYD-0709A马歇尔稳定度试验仪是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0709-2011《沥青混合料马歇尔稳定度试验》规定的要求设计制造的，适用于沥青混合料的马歇尔稳定度试验，能够准确地判断沥青混合料的破坏点，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

本仪器是各沥青生产企业、公路、桥梁建设单位和各相关大专院校、研究机构首选的沥青混合料马歇尔稳定度试验的仪器。

二、主要技术指标和参数1、最大荷载： 50kN。

2、测量范围：≤40kN。

3、测量误差：≤±0.1kN。

4、过载保护功能：荷载值大于39kN时自动保护。

5、垂直变形（流值）：测量范围(0～20)mm。

测量误差≤±0.05mm。

6、压力机上升速度： (50±5)mm /min。

7、通讯接口： RS232串行通讯口可与计算机通讯。

8、工作电压： AC（220±10%）V，50Hz。

9、环境温度： 0℃～60℃。

10、外形尺寸： 600mm×380mm×900mm（长×宽×高）。

11、电机功率： 550W。

12、重量（净重）： 98kg。

三、仪器结构和主要特点（一）仪器结构本仪器由加荷装置、测力装置、流值测量装置、上下压头、控制装置、升降手柄、打印机等部分组成，仪器结构示意图见图1所示（升降手柄、打印机见封面图所示）。

智能马歇尔稳定度测仪使用说明1.LCD显示全中文人机界面2.实时采集显示试验过程3.支持多种打印机打印4.可联计算机自动采集处理系统简介:智能马歇尔稳定度测试仪是集电机控制，试验数据采集处理，成果报告打印于一体的新型自动化测控系统。

系统采用单片机测控技术，配置压力，位移传感器，对稳定度及流值进行采样记录，得到试验成果。

试验过程中，将试样安放好后，只需将功能菜单选择至“开始试验”，按下确认键，系统会完成电机上升加压，传感器实时试验数据采集，LCD 界面实时显示采样曲线，系统自动判别并记录稳定度峰值与对应流值，出现峰值后电机停止并下降至起始位置整个试验流程。

采样过程中若压力超过30KN或变形大于8MM，系统将结束试验，停机保护。

此外，按试验规范要求可以对采样曲线进行修正；传感器系数标定；打印实际采样曲线、稳定度与流值；与上位计算机通讯实现计算机控制(配备专用软件)等功能。

最大特点是系统消除了传统马歇尔自动化测试仪的“黑盒”操作，即试验结果只有稳定度与流值，无法看见实际采样曲线。

这样，无法分析实际采样过程中由于夹具、试样变形等造成假接触导致的流值偏大；从而无法按照规范要求修正实际曲线原点，得到合理的流值。

系统消除了了这一弊端，绘出采样曲线，按照规范要求修正原点，得到科学、规范的结果。

特点:1.LCD显示全中文人机界面系统控制全为中文菜单显示，直观且操作简单。

2.实时采集显示试验过程采样曲线、稳定度、流值实时显示。

3.支持多种打印机打印本系统未连计算机控制亦能支持EPSON,CANON等厂家多种型号打印机打印（包括针式、喷墨、激光等打印机）。

4.可联计算机自动采集处理本系统既可独立工作，也可以配备专用计算机软件由计算机控制，自动完成整个试验采样过程，将所有试验数据以数据库形式保存，以便后期进行处理打印曲线和生成汇总报告，功能强大。

使用说明：一、连接示意见图0，分别将电源线，电机控制线，压力传感器，位移传感器，打印电缆，通讯电缆，接至图示位置。

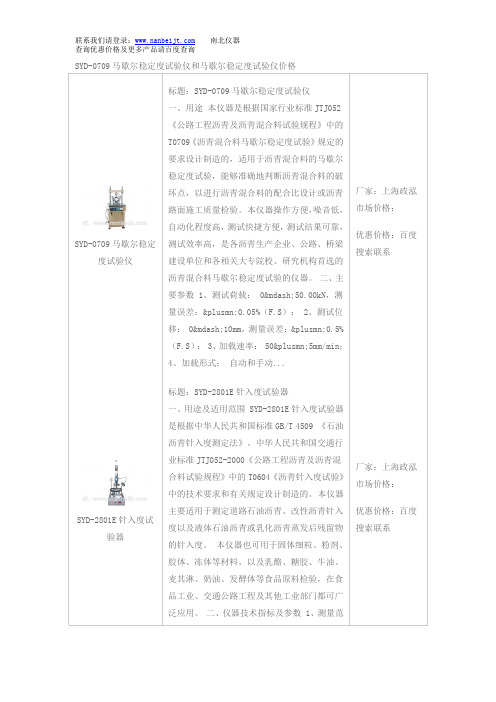

SYD-0709马歇尔稳定度试验仪和马歇尔稳定度试验仪价格SYD-0709马歇尔稳定度试验仪 标题：SYD-0709马歇尔稳定度试验仪一、用途 本仪器是根据国家行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0709《沥青混合料马歇尔稳定度试验》规定的要求设计制造的，适用于沥青混合料的马歇尔稳定度试验，能够准确地判断沥青混合料的破坏点，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

本仪器操作方便，噪音低，自动化程度高，测试快捷方便，测试结果可靠，测试效率高，是各沥青生产企业、公路、桥梁建设单位和各相关大专院校、研究机构首选的沥青混合料马歇尔稳定度试验的仪器。

二、主要参数 1、测试荷载： 0—50.00kN ，测量误差：±0.05%（F.S ）； 2、测试位移： 0—10mm ，测量误差：±0.5%（F.S ）； 3、加载速率： 50±5mm/min ；4、加载形式： 自动和手动...厂家：上海政泓 市场价格： 优惠价格：百度搜索联系SYD-2801E 针入度试验器 标题：SYD-2801E 针入度试验器一、用途及适用范围 SYD-2801E 针入度试验器是根据中华人民共和国标准GB/T 4509 《石油沥青针入度测定法》、中华人民共和国交通行业标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中的T0604《沥青针入度试验》中的技术要求和有关规定设计制造的。

本仪器主要适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青或乳化沥青蒸发后残留物的针入度。

本仪器也可用于固体细粒、粉剂、胶体、冻体等材料，以及乳酪、糖胶、牛油、麦其淋、奶油、发酵体等食品原料检验，在食品工业、交通公路工程及其他工业部门都可广泛应用。

二、仪器技术指标及参数 1、测量范厂家：上海政泓 市场价格： 优惠价格：百度搜索联系围： 0～600针入度； 2、分辨率 0.01㎜； 3、针入时控：可分别选择5秒或60秒，时间误差小于±0.1秒。

马歇尔稳定度自动试验仪使用说明书一、LWD-3C马歇尔稳定度自动试验仪产品简介：LWD-3C马歇尔稳定度自动试验仪是根据交通部《公路工程沥青及沥青混合料试验规程》JT/T119－93规范研发生产，适用于标准马歇尔稳定度试验和浸水马歇尔稳定度，进行沥青混合料的配合比设计或沥青路面施工质量检验。

显示各种试验数据，打印试验数据，直观方便。

采用全数字标定压力和流值，无需手动调整电位器；有过压自动保护功能，不会出现因过压而损坏仪器。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、主要组成：马歇尔自动试验仪包括主机、测力装置、流值测量装置、打印装置及相关附件，用于马歇尔试验中稳定度和流值的测量。

同时，本试验仪的主机，仅需作少量改动并配备有关附件，即可完成多种需施加垂直载荷的试验。

三、性能特点：⊙可实现自动加载、自动停机、数据显示、数据采集、峰值判别、峰值保持、以及数据和曲线的打印等功能。

⊙电路采用强电和弱电分离、数字和模拟分离，电子元件均采用正品，工作温度范围宽，工作性能稳定，重复性好，抗干扰能力强。

⊙采用硬件和软件三重自我保护功能，保证试验过程的安全可靠。

⊙整机美观，重量轻。

⊙运用了模块化设计思想，各功能模块相对独立，便于维修和维护。

四、LWD-3B的主要技术参数：1、使用条件：环境温度0℃－60℃相对温度＜85％2、主机技术指标：试验仪器托盘的垂直上升速度50±5mm/min试验仪托盘的最大移动距离70mm3、主要技术指标：测力装置测定精度±0.1kN流值测量装置测定精度1％最大量程⑴力值50.00kN⑵0－15.00mm4、负荷传感器指标：工作范围：0－50kN线性度：0.5％5、位移传感器指标：工作范围：0－15mm分度值：0.01mm线性度：0.3％五、主要功能：马歇尔自动试验仪配有主机、控制系统、力传感器、位移传感器、打印机、马歇尔压头各一台(套)，另有电缆线若干。

文件制修订记录1.0准备工作1.1将过筛、洗净的石料及砂和石粉等置105±5℃的烘箱中烘干至恒重并测定各种矿料的视密度和沥青的密度，及矿料颗粒组成。

2将烘干分级的粗细集料，按每个试件设计级配成分要求称其质量，在一金属盘中混合均匀，矿粉单独加热，置烘箱中预热至沥青拌和温度以上约15℃（石油沥青通常为163℃）备用。

一般按一组试件（每组3-6个）备料，但进行配合比设计时宜一个一个分别备料，当采用替代法时，对粗集料中粒径大于26.5mm（圆孔筛30mm）的部分，以13.2-26.5mm（圆孔筛15-30mm）粗集料等量代替。

常温沥青混合料的矿料不加热。

3将按本规程（沥青及沥青混合料试验规程）T0601采集的沥青试样，用油浴、电热套或恒温烘箱熔化加热至本规程4.2.3.1规定的沥青混合料拌合温度备用。

当不得已采用燃气炉或电炉直接加热时，必须使用石棉垫隔开。

4用沾有少许黄油的棉纱擦净试模，套筒及击实座等置100℃左右烘箱中加热1h备用。

常温沥青混合料用试模不加热。

2.0试件制备2.1按照各种矿料在混合料中所占配合比例，称出一组（一般34个）或一个试件的需要的材料，置拌盘（锅）中的各种矿料继续加热并拌匀摊开，然后加入需要数量的热沥青，迅速地拌和均匀，并使混合料保持在温度130-160℃（石油沥青）或90-120℃（煤沥青）范围内。

2.2将拌好的沥青混合料，均匀称取一个试件所需的用量（约1200g）。

当一次拌和几个试件时，宜将其倒入经预热的金属盘中，用小铲适当拌和均匀分成几份，分别取用。

2.3从烘箱中取出预热的试模及套筒，沾有少许黄油的棉纱擦试套筒、底座及击实锤底面，将试模装在底座上垫一张圆形的吸油性小的纸，按四分法从四个方向用小铲将混合料铲入试模中，用插刀或大螺丝刀沿周边插捣15次，中间10次。

插捣后将沥青混合料表面整平成凸圆孤面。

2.4插入温度计，至混合料中心附近，检查混合料温度。

2.5待混合料温度符合要求的压实温度后，将试模连同底座一起放在击实台上固定在装好的混合料上垫一张吸油性小的圆纸，再将装有击实锤及导向棒的压实头插入试模中，然后开动马达或人工将击实锤从457mm高度自由落下击实规定的次数（75、50或35次）。

SYD-0709型马歇尔稳定度试验仪正常操作流程SYD-0709型马歇尔稳定度试验仪是做沥青混合料马歇尔稳定度试验的专用仪器。

当用户第一次使用本仪器或使用中发现异常后、以及在正常的试验时，请务必按本操作流程操作，确保仪器的正常运行！一、首次实验或发现异常后当第一次使用本仪器或上下压头拆卸过后再一次使用时请务必按以下操作进行调试；使用过一段时间后，如果实验数据发生异常但仪器其他功能正常，请按以下步骤调试后再实验。

1、仪器应是在传感器空载的情况下开机（即没有压力施于压力传感器，位移传感器与下压头完全脱开），否则请在开机后按“下降”键，直到空载情况下重新开机。

2、在压力传感器空载的情况下，按“上升”键使下压头上升，此时液晶显示屏上显示值应该为零。

如果不为零，调整图一中⑧⑨两个定位螺母，使之为零，但同时应保证上压头不松动3、将未浸水的马歇尔试样卧放在压头中，开机使马歇尔试样和上、下压头吻合，调节左、右位移高度调整螺丝，使Y1和Y2各约为1mm左右（显示屏的位移窗口有当前的位移量显示），以确保实验时先有位移值后有压力值。

4、按“下降”键，使下压头和位移传感器表杆离开约3~5mm，取出下压头中的马歇尔试样，可进行正式实验。

二、实验时的仪器操作1、将马歇尔试样卧放在压头中。

2、按“开始”键，电机启动带动下压头上升。

当上压头没有碰上试件之前（空载），压力值为零；当上压头碰上试件时（压力传感器有值）位移值清零，仪器自动将当前的位移作为参考点，液晶显示屏显示的位移值是位移的相对变化量。

3、当试件破坏后，系统自动停机下降，打印试验结果。

如果要继续试验，务必等到打印完毕后按“3/清除”键先清除上一次的试验结果，然后再按照上述步骤重新试验。

图一苏州宏拓电子有限公司技术部Bajnok供稿。

马歇尔稳定实验指导书一、试验内容沥青混合料的制备和物理指标测定、马歇尔稳定度试验。

二、采用标准《公路工程集料试验规程》(JTJ058-2000)《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）三、一般规定沥青混合料配合比设计时，矿料规格及试件数量应符合如下规定：试件尺寸应符合试件直径不小于最大集料粒径的 4 倍，厚度不小于最大集料粒径的l~1.5 倍的规定，对直径φ101.6mm的试件，集料最大粒径应不大于26.5mm(圆孔筛30mm)。

对粒径大于26.5mm(圆孔筛30mm)的粗粒式沥青混合料，其大于26.5mm(圆孔筛30mm)的部分应用等量的13.2 ～26.5mm(圆孔筛15～30mm)集料代替(替代法)。

一组试件的数量至少为3 个必要时可增加至5～6 个。

四、沥青混合料的制备和试件成型沥青混合料的制备和试件成型，是按照设计的配合比，应用现场实际材料在实验室内用小型拌和机按规定的拌制温度制备成沥青混合料，将沥青混合料在规定的成型温度下，用击实法制成直接为101.6mm，高为63.5mm的圆柱体试件，测定其物理常数和力学性能。

1、主要仪器设备（1）标准击实仪：由击实锤98.5mm平圆形压实头及带手柄的导向棒组成。

用人工或机械将压实锤举起，从457.2mm±0.5mm高度沿导向棒自由落下击实，标准击实锤质量4536g ±9g。

（如图1）（2）标准击实台：用以固定试模，在200mm×200mm×457mm的硬木墩上面有一块305mm×30 5mm×25mm的钢板。

（3）试验室用沥青混合料拌和机：能保证拌和温度并充分拌和均匀，可控制拌和时间，容量不小于10L，搅拌叶自转速度70r/rain～80r/rain，公转速度40r/min～50r/min。

（4）脱模器：电动或手动，可无破损地推出圆柱体试件，备有标准圆柱体试件及大型圆柱体试件尺寸的推出环。

马歇尔稳定度测定仪操作规程（一）试验准备1、将石料及砂和石粉分别过筛，洗净，并分别装于浅盘中置于105-110℃的烘箱中烘干对恒重，按集料试验方法测定各种矿料的比重、矿料组成。

2、测定沥青的比重和常规指标（针入度、延伸度、软化点、粘度等）。

3、将沥青材料脱水加热至120-150℃（根据沥青的品种和标号的确定）各种矿料置烘箱中加热至14℃—160℃后备用，需要时可将集料分成不同粒径、按级配要求配料。

4、将全套试模、击实器等置烘箱中加热至130-150℃备用。

（二）试件的制备1、按照各种矿料在混合料中所占的配合比例，称出每一组或一个试件所需要的材料置于盘中，将粗细集料放在拌和器中、将拌和锅中的各种矿料继续加热并拌匀、摊开，然后加入需要数量的热沥青，并迅速拌合均匀，待沥青均匀包围粗细集表面后、最后加入矿粉继续拌和，直到色泽均匀为止，并使混合料保持在130-150℃（石油沥青）或90-110℃（煤沥青）的范围之内（注一）。

2、称取拌好的混合料（均匀分为三份）约1200克，通过铁漏装入垫有一张滤纸的热试模中，并用烘热的铁凿沿周边插捣15次、中间10次。

3、将装好混合料的试模套环取开，将混合表面刮平，并使之略呈凸形、装上套环再加盖一层滤纸，用已经加热的击锤（包括击垫、导杆等）放入试筒，此时套环应按要求装在试模上固定好，用左手握手柄，使导杆铅垂状，右手提锤至手柄底部（出厂时已将锤壁及落距标定好），然后即放开右手，锤作自由落体运动、落至击垫时，此为击实一次，如经锤击到规定的次数（50-70次），混合料的击实温度不低于110℃（石油沥青）或70℃（煤沥青）达到击实资料后，将试模倒置安装于底板上，再以同样的次数击实另一面。

4、卸去套环和底板，将击实好的试件连续同试模置于冷水中2分钟后，用脱模器将试件取出。

5、压实后试样的高度应为63.5±0.3毫米，如试件高度不符合要求时，可按下式调整沥青混合料的用量：q＝63.5q0－h0式中：q—调整后沥青混合料用量0克q0—制备试件的沥青混合料实际用量。

People who like to say that they are lucky, generally work harder than others.勤学乐施天天向上（页眉可删）数显全自动马歇尔稳定度测定仪操
作规程
一、操作规程
1. 显示说明：显示共8位，左边四位显示压力，右边四位显示流值。

2. 接通电源后，开机。

按“-”键可使加载部分下降到规定高度。

3. 按“试验”键仪器开始自动加载、测试。

测试完毕或压力超量时，自动卸载并下降至规定高度。

压力超过30KN时，显示超量程99.99。

仪器可存储最后25次试验数据。

3. 打印：按“打印”键，左边显示实验日期，右边为对应数据。

按“+”键可循环显示第一次至最后一次试验时间及数据。

选中后按“确认”即可。

不打印按“-”退出。

4. 试验结束后，切断电源，打扫卫生。

二、注意事项
1. 若电网干扰较大，应配净化电源，UPS或交流稳压器。

2. 在试验过程中，如需紧急停机，按“停”键可中断试验。

3. 加载时不得人工强制加载或人为启动电机加载，否则会损坏仪器。
