关于英文通讯平台ModScan32软件的说明

modsim32和modscan32两种modbus调试工具使用说明精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。

最常用的Modbus通信调试工具就是ModScan32和ModSim32。

ModScan32用来模拟主设备。

它可以发送指令到从机设备(使用Modbus协议的智能仪表终端设备)中，从机响应之后，就可以在界面上返回相应寄存器的数据。

ModSim32用来模拟从设备。

它可以模拟采用ModBus协议的智能终端。

主要用在HMI组态开发中，通过ModSim32改变寄存器状态的值，模拟智能终端的状态变化，来观察HMI画面的变化。

使得画面的变量配置正确。

ModSim32 和ModScan32可以在同一台电脑中运行，用来模拟采用了Modbus协议的设备的数据收发过程，方法如下:(1)ModSim32的设置ModSim32几乎不需要设置，启动ModSim32后，在菜单栏中选择Connection->Connect->Modbus/TCP Svr即可，如图1所示:图1 弹出图2对话框，端口为默认的502，点击OK即可:--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------图2(2)ModScan32的设置启动ModScan32后，在菜单栏中选择Connection->Connect，弹出如图4对话框，在Connect下边选择Remote TCP/IP Server连接方式，IP Address处填写本机IP地址，Service处为默认的502即可，点击OK。

ModScan32 使用手册之马矢奏春创作
创作时间：二零二一年六月三十日
1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面把持.
第一步: 单击菜单栏的Connenction ---”connect”呈现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ”指2号命令DI寄存器
“03 : HOLDING REGUSTER ”指3号命令保管寄存器
“04 : INPUT REGISTER ”指4号命令输入寄存器
依照硬件产物说明书指导选择哪一种类型.
3.PC显示数据设置：
从左到右对应看：二进制、八进制、十六进制
4.其它功能菜单项：
从左到右对应看：新建、翻开、保管、连接、断开、数据界说等.所有参数设置完成后单击OK, 如果对应串口有数据输入, 就能获取数据.
备注：
采纳Modbus/485信号接入要求如下：
1．Server通讯的参数为9600, 8, 1, 无效验（可调整, 可是目前企业通讯模式参数一致）
2．Server 的485地址是1
3．收集点对应Modbus RTU 地址为4001开始, 数据类型为RINT. 4．提供的MOdbus RTU Server必需是国际标准版协议, 使用Modscan调试软件能够测试通过.。

ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。

最常用的Modbus通信调试工具就是ModScan32和ModSim32。

ModScan32用来模拟主设备。

它可以发送指令到从机设备（使用Modbus协议的智能仪表终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。

ModSim32用来模拟从设备。

它可以模拟采用ModBus协议的智能终端。

主要用在HMI组态开发中，通过ModSim32改变寄存器状态的值，模拟智能终端的状态变化，来观察HMI画面的变化。

使得画面的变量配置正确。

ModSim32 和ModScan32可以在同一台电脑中运行，用来模拟采用了Modbus协议的设备的数据收发过程，方法如下：（1）ModSim32的设置ModSim32几乎不需要设置，启动ModSim32后，在菜单栏中选择Connection->Connect->Modbus/TCP Svr即可，如图1所示：图1 弹出图2对话框，端口为默认的502，点击OK即可：图2（2）ModScan32的设置启动ModScan32后，在菜单栏中选择Connection->Connect，弹出如图4对话框，在Connect下边选择Remote TCP/IP Server连接方式，IP Address处填写本机IP地址，Service 处为默认的502即可，点击OK。

图3图4按照Modbus协议的要求去读相应功能代码（0、1、3、4）的地址即可，注意选择相同的Device Id、功能代码、起始地址（Address）和长度（Length），否则会提示，这是ModSim32和ModScan32种的地址不一样所致。

另外，还需要注意的是，ModSim32可以对所有功能代码的地址进行写操作，而ModScan32只能对0和4功能代码的地址进行写操作，不能对1和3功能代码的地址进行写操作。

ModScan32使用说明关于英文通讯平台 ModScan32 软件的说明一、通讯地址的设置1、 Modscan32 平台与仪表通讯的地址设置 ID 在，在图框里输入下位机的地址。

2、下位机（仪表）地址设置，按住功能设置键约 3~5 秒弹出菜单后，继续按动功能设置键进入到菜单的最后一级Add 地址设置栏，在 Add 下排显示的数字通过向上或向下按键调整为上位机（PC）的 ID 号一致即通讯地址一样。

二、通讯波特率的设置 1、 Modscan32 平台与仪表的通讯波特率设置，电击 Modbuscan32 的主菜单的 Connection 项，将会弹出一个下拉菜单，选择 Connect 目录将弹出一个设置窗口此窗口设置参数如下： A、串口选择，如果仪表的 RS485 转换器接的是串口一（COM1），此下拉选项设置为 COM1 即可。

B、波特率设置，如果仪表的波特率 bPS 设置位 48，就将此下拉选项设置为 4800，如果仪表的拨特率 bPS 设置为 96，就将此下拉选项设置为9600 即可。

其他就不要设置，默认就可以，然后点击。

2、下位机（仪表）波特率设置，按住功能设置键约 3~5 秒弹出菜单后，继续按动功能设置键进入到菜单的倒数第二级 BPS 地址设置栏，在 BPS 下排显示的数字通过向上或向下按键调整为上位机（PC）讯波特率一样即可。

三、Modscan32 要读取的数据长度设置在窗口栏四、PC 显示十进制数据设置在主界面选择的波特率一致即通的输入 16，因为从机传递了 16 个数据。

上的 Io 即可。

在界面选择标四、即可。

开始通讯上的有个眼镜的图在主界面的。

项，选择 03 读取数据命令最后点击通讯按扭，在主界面菜单栏下的运行按扭五、通讯数据显示，即可正常通讯。

地址 40001 40002 40003 40004 40005 40006 40007 40008 40009 40010 40011 40012数据测量温度测量湿度温度设定值温度传感器修正温度回差升降温模式湿度设定值湿度传感器修正湿度回差超限报警设定值温度上限报警温度下限报警说明显示测量温度如30℃ 显示测量湿度如 75%RH 温度负载启动设定值误差修正温度负载停止回差值升温模式：0 误差修正湿度负载停止回差值升温模式为上限报警设定值，降温模式为下限报警设定值报警：1，未报警 0 报警：1，未报警 0 降温模式 1 湿度负载启动设定值40013 40014 40015 40016温度负载湿度负载温度传感器报警湿度传感器报警启动 1，未启动 0 启动 1，未启动 0 0 正常，1 断线，2 短路 0 正常，1 断线，2 短路成都传佑电子科技有限公司仪表部联系人：任华电话：028-******** 0-138******** 传真：028-******** 2008-8-7。

MODBUS调试⼯具（modscan32）使⽤说明-MODBUS调试⼯具（modscan3。

其它⾏业占存：2.19MB 时间：2021-11-01软件介绍:　MODBUS调试⼯具(modscan32)官⽅版是款适合电脑中使⽤的MODBUS调试助⼿。

MODBUS调试⼯具(modscan3... 使⽤MODBUS调试⼯具(modscan32)如何操作使⽤呢?在平时很少⽤到，想必有的⽹友还不太了解的，为此，今⽇⼩编带来的这篇⽂章就为⼤伙分享了MODBUS调试⼯具(modscan32)使⽤说明，⼀起来看看吧。

1.⾸先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下⾯进⼊到软件界⾯操作.  第⼀步: 单击菜单栏的Connenction --- ”connect”出现 第⼆步: 单击Rotocol Selection进⼊下⼀步  第三步:通讯参数设定:进⾏下⾯的设置操作.单击后出现的界⾯填写如下图所⽰的数据  2.Modbus的类型选择:  在Modbus Point Type就是要读取的寄存器区: “01 : COIL STATUS ” 指1号命令DO寄存器  “02 : INPUT STATUS ” 指2号命令DI寄存器  “03 : HOLDING REGUSTER ” 指3号命令保存寄存器  “04 : INPUT REGISTER ” 指4号命令输⼊寄存器 按照硬件产品说明书指导选择哪⼀种类型。

3.PC显⽰数据设置：  从左到右对应看：⼆进制、⼋进制、⼗六进制  4.其它功能菜单项： 从左到右对应看：新建、打开、保存、连接、断开、数据定义等。

  所有参数设置完成后单击OK，如果对应串⼝有数据输⼊，就能获取数据。

  以上就是⼩编给⼤家带来的全部内容，⼤家都学会了吗?。

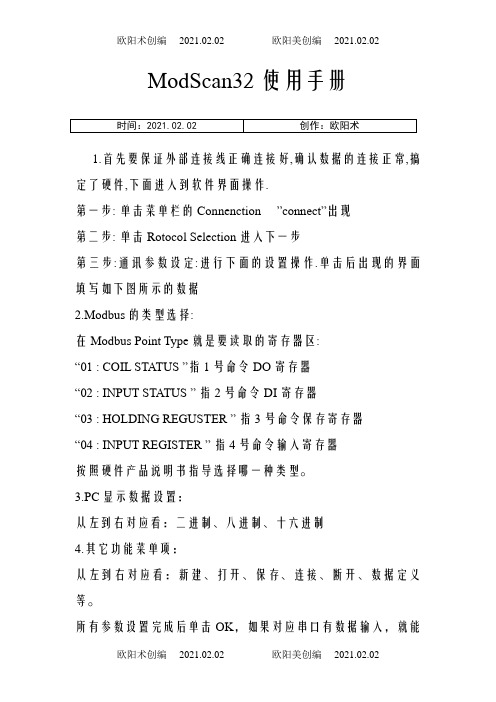

ModScan32 使用手册
时间：2021.02.02 创作：欧阳术
1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.
第一步: 单击菜单栏的Connenction ”connect”出现
第二步: 单击Rotocol Selection进入下一步
第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ” 指2号命令DI寄存器
“03 : HOLDING REGUSTER ” 指3号命令保存寄存器
“04 : INPUT REGISTER ” 指4号命令输入寄存器
按照硬件产品说明书指导选择哪一种类型。

3.PC显示数据设置：
从左到右对应看：二进制、八进制、十六进制
4.其它功能菜单项：
从左到右对应看：新建、打开、保存、连接、断开、数据定义等。

所有参数设置完成后单击OK，如果对应串口有数据输入，就能
获取数据。

备注：
采用Modbus/485信号接入要求如下：
1．Server通讯的参数为9600，8，1，无效验（可调整，但是目前企业通讯模式参数一致）
2．Server 的485地址是1
3．采集点对应Modbus RTU 地址为4001开始，数据类型为RINT。

4．提供的MOdbus RTU Server必须是国际标准版协议，使用Modscan调试软件能够测试通过。

ModScan32 使用手册之阿布丰王创作
1.首先要包管外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操纵.
第一步: 单击菜单栏的Connenction ---”connect”出现
第二步: 单击Rotocol Selection进入下一步
第三步:通讯参数设定:进行下面的设置操纵.单击后出现的界面填写如下图所示的数据
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ”指2号命令DI寄存器
“03 : HOLDING REGUSTER ”指3号命令保管寄存器
“04 : INPUT REGISTER ”指4号命令输入寄存器
依照硬件产品说明书指导选择哪一种类型。

3.PC显示数据设置：
从左到右对应看：二进制、八进制、十六进制
4.其它功能菜单项：
从左到右对应看：新建、打开、保管、连接、断开、数据定义等。

所有参数设置完成后单击OK，如果对应串口有数据输入，就能获取数据。

备注：
采取Modbus/485信号接入要求如下：
1．Server通讯的参数为9600，8，1，无效验（可调整，但是目前企业通讯模式参数一致）
2．Server 的485地址是1
3．收集点对应Modbus RTU 地址为4001开始，数据类型为RINT。

4．提供的MOdbus RTU Server必须是国际尺度版协议，使用Modscan调试软件能够测试通过。

Modscan 使用说明首先要保证外部连接线正确连接好，确认数据的连接正常，搞定了硬件，下面进入软件界面的操作。

第一步：点击菜单栏的Connection——>“connect”出现：第二部：点击“rotocol Seletion”进入如下界面，根据下图所示进行设置：第三部：通讯参数设定：进行下面的操作，点击后出现的界面填写如图所示的数据：Modbus 的类型选择在Modbus Point Type 就是要读取的寄存器区，“01：COIL STATUS ”指1号命令DO 寄存器；“02：INPUT STATUS ”指2号命令DI 寄存器；“03：HOLDING REGISTER ”是3号命令保存寄存器； “04：INPUT REGISTER ”指4号命令输入寄存器想读那个寄存器就选择那个就行对应Modbus 地址分别为：选择03：HOLDING REGISTERPC 显示数据设置显示数据设置：：从左到右对应着：二进制、八进制、十进制、十六进制。

其他功能菜单键：：其他功能菜单键从左到右依次是：新建、打开、保存、连接、断开、数据定义等。

所有参数设置好然后点“OK”，如果对应串口有数据输入，就能获取到数据备注：采用Modbus/485信号接入要求如下：1、Server通讯的参数为9600，8, 1，无校验（可调整，但需要和企业通讯卡的设置参数一致）2、Server的485站地址为13、采集点对应Modbus RTU地址为40001开始，数据类型为RINT，线性量程0—65535。

4、提供的Modbus RTU Server必须是国际标准版协议，使用Modscan测试软件能够测试通过。

ModScan32 【2 】应用手册
1.起首要保证外部衔接线准确衔接好,确认数据的衔接正常,搞定了硬件,下面进入到软件界面操作.
第一步: 单击菜单栏的Connenction --- ”connect”消失
第二步: 单击Rotocol Selection进入下一步
第三步:通信参数设定:进行下面的设置操作.单击后消失的界面填写如下图所示的数据2.Modbus的类型选择:
在Modbus Point Type就是要读取的存放器区:
“01 : COIL STATUS ”指1号敕令DO存放器
“02 : INPUT STATUS ”指2号敕令DI存放器
“03 : HOLDING REGUSTER ”指3号敕令保存存放器
“04 : INPUT REGISTER ”指4号敕令输入存放器
按照硬件产品解释书指点选择哪一种类型.
3.PC显示数据设置：
从左到右对应看：二进制.八进制.十六进制
4.其它功效菜单项：
从左到右对应看：新建.打开.保存.衔接.断开.数据界说等.
所有参数设置完成后单击OK,假如对应串口稀有据输入,就能获取数据.
备注：
采用Modbus/485旌旗灯号接入请求如下：
1．Server通信的参数为9600,8,1,无效验（可调剂,但是今朝企业通信模式参数一致）2．Server 的485地址是1
3．采集点对应Modbus RTU 地址为4001开端,数据类型为RINT.
4．供给的MOdbus RTU Server必须是国际标准版协定,应用Modscan调试软件可以或许测试经由过程.。

通讯简单测试Modscan32使用简介2017-12-13 23:38 来源：配电监测工程师Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。

智能仪表较多为Modbus RTU协议，常用调试软件为第三方工具ModScan32，比较简单易懂的一款软件，下面介绍一下其使用方法。

ModScan32用来模拟主设备。

它可以发送指令到从机设备（使用Modbus协议的智能仪表终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。

一、首先要保证外部的连接线正确连接好，确认数据线连接正常。

下面打开软件界面，如下图：第一步、点击菜单栏Connection-->connect，出现Connection Details对话框；第二步、单击rotocol Selection进入下一步；第三步、通讯参数设定；注：1、当通讯接口是串口时需要确定现在具体使用的是PC机的哪个串口。

一般情况PC机集成配置的串口为COM1，通过USB接口扩展的为COM3或COM4（具体机器会有所不同）。

2、通讯参数的选择要与从站（仪表/设备）中的设置一致，包括通讯速率、数据长度、奇偶校验和停止位。

其中的“rotocol Selection”选择默认的“RTU”模式。

3、Device Id——从站仪表/设备地址号4、Address——读取的起始寄存器地址5、Length——需要读取的寄存器个数（一般建议先读少量寄存器，确认通讯上了之后再批量读多个寄存器数据。

）二、Modbus1、在监视区的“MODBUS Point Type”中选择通讯的Modbus寄存器类型。

01：COIL STATUS ——读写开关量类型DO02：INPUT STATUS ——读开关量类型DI03：HOLDING REGUSTE ——读写WORD类型04：INPUT REGISTER ——读WORD类型按照硬件产品说明书指导选择哪一种类型，常规modbus规约读取使用03功能码2、检查通讯电缆，确认线路没有问题后点击快捷键，连接通讯。

ModScan32 使用手册1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.第一步: 单击菜单栏的Connenction --- ”connect”出现第二步: 单击Rotocol Selection进入下一步第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据2.Modbus的类型选择在Modbus Point Type就是要读取的寄存器区:“01 : COIL STATUS ”指1号命令DO寄存器“02 : INPUT STATUS ”指2号命令DI寄存器“03 : HOLDING REGUSTER ”指3号命令保存寄存器“04 : INPUT REGISTER ”指4号命令输入寄存器按照硬件产品说明书指导选择哪一种类型。

3.PC显示数据设置：从左到右对应看：二进制、八进制、十六进制4.其它功能菜单项：从左到右对应看：新建、打开、保存、连接、断开、数据定义等。

所有参数设置完成后单击OK，如果对应串口有数据输入，就能获取数据。

备注：采用Modbus/485信号接入要求如下：1． Server通讯的参数为9600，8，1，无效验（可调整，但是目前企业通讯模式参数一致） 2． Server 的485地址是13．采集点对应Modbus RTU 地址为4001开始，数据类型为RINT。

4．提供的MOdbus RTU Server必须是国际标准版协议，使用Modscan调试软件能够测试通过。

ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。

最常用的Modbus通信调试工具就是ModScan32和ModSim32。

ModScan32用来模拟主设备。

它可以发送指令到从机设备（使用Modbus协议的智能仪表终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。

ModScan32 使用手册之青柳念文创作
1.首先要包管外部毗连线正确毗连好,确认数据的毗连正常,搞定了硬件,下面进入到软件界面操纵.
第一步: 单击菜单栏的Connenction ”connect”出现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号饬令DO寄存器
“02 : INPUT STATUS ” 指2号饬令DI寄存器
“03 : HOLDING REGUSTER ” 指3号饬令保管寄存器
“04 : INPUT REGISTER ” 指4号饬令输入寄存器
依照硬件产品说明书指导选择哪种类型.
3.PC显示数据设置：
从左到右对应看：二进制、八进制、十六进制
4.其它功能菜单项：
从左到右对应看：新建、打开、保管、毗连、断开、数据定义等.
所有参数设置完成后单击OK，如果对应串口有数据输入，就可以获取数据.
备注：
采取Modbus/485信号接入要求如下：
1．Server通讯的参数为9600，8，1，无效验（可调整，但
是今朝企业通讯形式参数一致）
2．Server 的485地址是1
3．收集点对应Modbus RTU 地址为4001开端，数据类型为RINT.
4．提供的MOdbus RTU Server必须是国际尺度版协议，使用Modscan调试软件可以测试通过.。

ModScan32 运用手册之相礼和热创作
1.首先要包管内部连接线正确连接好,确认数据的连接正常,搞定了硬件,上面进入到软件界面操纵.
第一步: 单击菜单栏的Connenction ---”connect”出现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ”指2号命令DI寄存器
“03 : HOLDING REGUSTER ”指3号命令保管寄存器
“04 : INPUT REGISTER ”指4号命令输出寄存器
按照硬件产品阐明书引导选择哪一品种型.
3.PC表现数据设置：
从左到右对应看：二进制、八进制、十六进制
4.别的功能菜单项：
从左到右对应看：新建、打开、保管、连接、断开、数据定义等.
全部参数设置完成后单击OK，假如对应串口无数据输出，就能猎取数据.
备注：
采取Modbus/485信号接入要求如下：
1．Server通讯的参数为9600，8，1，有效验（可调整，但
是现在企业通讯形式参数同等）
2．Server 的485地址是1
3．网络点对应Modbus RTU 地址为4001开始，数据类型为RINT.
4．提供的MOdbus RTU Server必须是国际尺度版协议，运用Modscan调试软件可以测试经过.。

Modscan 使用说明首先要保证外部连接线正确连接好，确认数据的连接正常，搞定了硬件，下面进入软件界面的操作。

第一步：点击菜单栏的Connection——>“connect”出现：第二部：点击“rotocol Seletion”进入如下界面，根据下图所示进行设置：第三部：通讯参数设定：进行下面的操作，点击后出现的界面填写如图所示的数据：Modbus 的类型选择在Modbus Point Type 就是要读取的寄存器区，“01：COIL STATUS ”指1号命令DO 寄存器；“02：INPUT STATUS ”指2号命令DI 寄存器；“03：HOLDING REGISTER ”是3号命令保存寄存器； “04：INPUT REGISTER ”指4号命令输入寄存器想读那个寄存器就选择那个就行对应Modbus 地址分别为：选择03：HOLDING REGISTERPC 显示数据设置显示数据设置：：从左到右对应着：二进制、八进制、十进制、十六进制。

其他功能菜单键：：其他功能菜单键从左到右依次是：新建、打开、保存、连接、断开、数据定义等。

所有参数设置好然后点“OK”，如果对应串口有数据输入，就能获取到数据备注：采用Modbus/485信号接入要求如下：1、Server通讯的参数为9600，8, 1，无校验（可调整，但需要和企业通讯卡的设置参数一致）2、Server的485站地址为13、采集点对应Modbus RTU地址为40001开始，数据类型为RINT，线性量程0—65535。

4、提供的Modbus RTU Server必须是国际标准版协议，使用Modscan测试软件能够测试通过。

ModSim32和ModScan32两种Modbus调试工具使用说明Modbus通信协议是一种常用的工业自动化领域的通信协议，用于连接不同设备之间进行数据传输和控制。

为了更好地使用和调试Modbus通信，两种常用的调试工具ModSim32和ModScan32应运而生。

本文将介绍这两种Modbus调试工具的使用说明，帮助读者快速上手并实现高效的Modbus通信。

一、ModSim32调试工具ModSim32是一种基于Windows平台的Modbus调试工具，提供了一套完整的Modbus仿真环境。

以下是ModSim32的使用步骤：1. 下载和安装：在ModSim32官方网站上下载安装程序，并按照提示进行安装。

2. 运行程序：双击桌面上的ModSim32图标，启动程序。

3. 设置通信参数：选择“设置”菜单，点击“通信参数”选项。

在弹出的对话框中，设置串口号、波特率和校验方式等通信参数。

4. 配置Modbus设备：选择“配置”菜单，点击“添加Modbus设备”选项。

在设备配置界面上，输入设备地址、数据类型和寄存器信息，以便程序能够正确地与设备通信。

5. 开始通信：点击工具栏上的“启动通信”按钮，ModSim32将开始模拟Modbus设备，并接收/发送数据。

6. 监视和调试：在主界面上，可以监视实时数据的变化，并使用其它功能如读写寄存器、发送Modbus命令等进行调试。

二、ModScan32调试工具ModScan32是一种功能强大的Modbus调试工具，可用于测试和调试Modbus从站设备。

以下是ModScan32的使用步骤：1. 下载和安装：在ModScan32官方网站上下载安装程序，并按照提示进行安装。

2. 运行程序：双击桌面上的ModScan32图标，启动程序。

3. 设置通信参数：选择“连接”菜单，点击“设置通信参数”选项。

在弹出的对话框中，设置串口号、波特率和校验方式等通信参数。

4. 配置从站设备：选择“连接”菜单，点击“添加从站设备”选项。

ModScan32 使用手册之蔡仲巾千创作
1.首先要包管外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操纵.
第一步: 单击菜单栏的Connenction ---”connect”出现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ”指2号命令DI寄存器
“03 : HOLDING REGUSTER ”指3号命令保管寄存器
“04 : INPUT REGISTER ”指4号命令输入寄存器
依照硬件产品说明书指导选择哪一种类型。

3.PC显示数据设置：
从左到右对应看：二进制、八进制、十六进制
4.其它功能菜单项：
从左到右对应看：新建、打开、保管、连接、断开、数据定义等。

所有参数设置完成后单击OK，如果对应串口有数据输入，就能获取数据。

备注：
采取Modbus/485信号接入要求如下：
1．Server通讯的参数为9600，8，1，无效验（可调整，但是目前企业通讯模式参数一致）
2．Server 的485地址是1
3．收集点对应Modbus RTU 地址为4001开始，数据类型为RINT。

4．提供的MOdbus RTU Server必须是国际尺度版协议，使用Modscan调试软件能够测试通过。

ModScan32 使用脚册之阳早格格创做
1.最先要包管中部连交线精确连交佳,确认数据的连交平常,搞定了硬件,底下加进到硬件界里支配.
第一步: 单打菜单栏的Connenction ---”connect”出现
第两步: 单打Rotocol Selection加进下一步
2.Modbus的典型采用:
正在Modbus Point Type便是要读与的寄存器区:
“01 : COIL STATUS ”指1号下令DO寄存器
“02 : INPUT STATUS ”指2号下令DI寄存器
“03 : HOLDING REGUSTER ”指3号下令保存寄存器
“04 : INPUT REGISTER ”指4号下令输进寄存器
依照硬件产品证明书籍指挥采用哪一种典型.
3.PC隐现数据树立：
从左到左对于应瞅：两进造、八进造、十六进造
4.其余功能菜单项：
从左到左对于应瞅：新修、挨启、保存、连交、断启、数据定义等.
所有参数树立完毕后单打OK，如果对于应串心罕见据输进，便能获与数据.
备注：
采与Modbus/485旗号交进央供如下：
1．Server通讯的参数为9600，8，1，无效验（可安排，然
而是暂时企业通讯模式参数普遍）
2．Server 的485天面是1
3．支集面对于应Modbus RTU 天面为4001启初，数据典型为RINT.
4．提供的MOdbus RTU Server必须是国际尺度版协议，使用Modscan调试硬件不妨尝试通过.。

ModSim32和ModScan32两种Modbus调试工具使用说明ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。

最常用的Modbus通信调试工具就是ModScan32和ModSim32。

ModScan32用来模拟主设备。

它可以发送指令到从机设备（使用Modbus协议的智能仪表终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。

ModSim32用来模拟从设备。

它可以模拟采用ModBus协议的智能终端。

主要用在HMI组态开发中，通过ModSim32改变寄存器状态的值，模拟智能终端的状态变化，来观察HMI画面的变化。

使得画面的变量配置正确。

ModSim32 和ModScan32可以在同一台电脑中运行，用来模拟采用了Modbus协议的设备的数据收发过程，方法如下：（1）ModSim32的设置ModSim32几乎不需要设置，启动ModSim32后，在菜单栏中选择Connection->Connect->Modbus/TCP Svr即可，如图1所示：图1 弹出图2对话框，端口为默认的502，点击OK即可：图2（2）ModScan32的设置启动ModScan32后，在菜单栏中选择Connection->Connect，弹出如图4对话框，在Connect下边选择Remote TCP/IP Server连接方式，IP Address处填写本机IP地址，Service 处为默认的502即可，点击OK。

图3图4按照Modbus协议的要求去读相应功能代码（0、1、3、4）的地址即可，注意选择相同的Device Id、功能代码、起始地址（Address）和长度（Length），否则会提示，这是ModSim32和ModScan32种的地址不一样所致。

另外，还需要注意的是，ModSim32可以对所有功能代码的地址进行写操作，而ModScan32只能对0和4功能代码的地址进行写操作，不能对1和3功能代码的地址进行写操作。

ModScan32软件使用说明
1、启动ModScan32.exe测试软件，Device Id(仪表地址LocalAdress)设为1，MODBUS Point Type(命令字)设为04，Adress(数据地址)设为0001（本来应该是地址0，但是这个软件会自动将地址减一，所以该为1），Length(数据长度)设为8。

如图1
图1
2、使用菜单“Connection/Connect”，选择Connect为COM1，baud位9600，word(数据位)为8，Parit为Even(偶校验)，Stop(停止位)为1，”Rotocal Selection\Transmission Mode”选择”STANDARD RTU”。

然后点击“OK”键确定。

如图2
图2
3、点击“rotocol Selection”按钮，出现如下图3选项
图3
注意选择为“STANDARD RTU”如图3所示，将Modbus模式选定。

4、菜单“Setup/Display Option/Show traffic”，如图4显示，白色区域是电脑发送的命令，黑色部分是仪表返回的通讯内容。

图4
5、菜单“Setup/Display Option/Show data”设置
菜单“Setup/Display Option/Swapped FP”如下图5选中后，完后此时显示当前测量值。

图5
下图为正常显示测量值窗口
图4 0001H：温度
0003H：压力
0005H：补偿前流量
0007H：补偿后流量。
