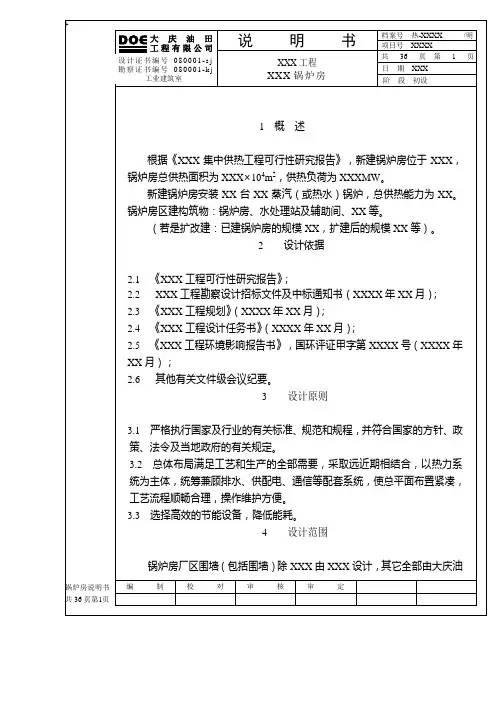

热工专业锅炉房项目初步设计说明书范本

【第二部分】锅炉房设计总说明一、锅炉房建筑设计说明（一）、设计依据1、《公共建筑节能设计标准》 GB 50189-20052、《建筑设计防火规范》 GB 50016-20063、《工程建设标准强制性条文》（房屋建筑部分2013年版）4、《民用建筑设计通则》 GB 50352-20055、《锅炉房设计规范》 GB 50041-20086、甲方审定的设计方案。

（二）、设计概述:1、本工程总建筑面积为176.23平方米，基底面积176.23平方米，为2T的热水锅炉。

建筑层数为一层钢结构，高度6.15米。

2、耐火等级为二级，建筑场地为二类，环境类别一类，火灾危险性分类为丙类。

3、设计使用年限为二十五年，设计地震基本烈度为八度，地震加速度0.2g，地震分组为三组。

4、主体结构选型为钢结构。

岩棉夹心彩钢板屋面、岩棉夹心彩钢板墙体。

（三）、屋面工程1、型钢屋架及钢梁钢檩条采用现场焊制.屋面板为100厚蓝色岩棉夹心彩钢板。

心彩钢板屋面建筑构造见 01J925-1屋面紧固件连接详图 01J925-1-12-14屋面檐口详图 01J925-1-21屋面屋脊详图 01J925-1-262、本工程防水等级三级，设计使用年限为10年。

(四)、门窗工程1、门窗玻璃的选用遵照《建筑玻璃应用技术规程》和《建筑安全玻璃管理规定》发改委<2003>及地方主管部门的有关规定。

2、门窗尺寸表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承建商予以调整。

3、门窗选料、颜色、玻璃见“门窗表”附注。

4、窗户选用铝合金推拉窗中空玻璃（6+12+6）组合窗(五)、建筑节能设计1、建筑外墙保温做法选用甘肃省<建筑外墙保温节能构造图集>DBJT25-89-2001(001J-107),保温验收材料选用岩棉夹心彩钢板，墙体保温做法见甘2001J204-57-2。

2、屋面采用100厚岩棉夹心彩钢板，外墙120厚采用岩棉夹心彩钢板。

二、锅炉房结构设计说明（一）、工程概况1、本工程主结构设计使用年限为50年；建筑安全等级:二级,抗震设防烈度8度，设计基本地震加速度0.20g，设计地震分组为第三组；建筑场地类别为Ⅱ类，特征周期0.45s。

锅炉房和锅炉房工艺课程设计题目：锅炉房设计班级：姓名：学号：指导教师：二零一六年七月本设计为兰州市某工业园区锅炉房工艺设计。

在文中系统详细地解释了该锅炉房设计的原理和设计所依数据，并给出了合理的设备选型依据和主要设备的型号。

根据建筑设计节能要求，计算出最大热负荷为h。

本设计选用台400-H型锅炉。

单台锅炉额定容量为20t，工作压力为。

本锅炉房原水硬度和含氧量不符合锅炉给水要求，需要进行软化和除氧处理。

根据补给水的流量，本设计选用一台?1200的固定床逆流再生钠离子交换器，选用S0405-0-0热力除氧器各一台。

最后通过计算确定管段的尺寸及水泵和风机型号。

关键词：燃煤蒸汽锅炉；水处理锅炉对人民的生活生产扮演着极其重要的角色，无论是居民的冬季供暖，家庭及旅馆，体育馆，健身中心等建筑物内的生活热水，还是工厂内为生产提供动力及热量，都需要锅炉来提供热量。

随着社会的飞速发展，锅炉设备以广泛应用于现代工业的各个部门，成为发展国民经济的重要供热设备之一。

随着城市建设和保护环境的需要，尽管燃油，燃气的锅炉日益增多，但由于我国以煤为主的能源结构，锅炉燃料还是以煤为主，燃煤锅炉约占80%。

它们的热效率普遍较低，而且排放的大量烟尘和有害气体，严重污染了环境，需要节能减排的潜力巨大。

因此，我们当前面临的是节能和环保两大课题。

能源是国家经济的命脉，国民经济的基础，与经济和环境的可持续发展有着息息相关的联系。

节约能源，降低污染对国民的身心健康负责，是当下政府所必需做的。

加强新燃烧技术和新炉型的开发投入我国在洁净煤燃烧的研究和开发上已经取得了一些成果。

根据目前我国燃料的使用程度，煤的使用仍然占大部分，燃油燃气锅炉虽然发展很快，但由于其建设的经济条件、设计经验相对来说比较不成熟，再者其所用燃料的输送问题很难解决及成本价格太高，故燃煤锅炉仍是将来的主流趋势。

燃煤锅炉房初投资小，经济实用性强，做燃煤锅炉房的设计具有现实意义。

一．锅炉房及锅炉房工艺课程设计原始数据（资料）（一）呼和浩特盛乐园区已知面积规划面积：建筑密度：建筑面积：供热面积：×==×106m2（二）水质资料总硬度H： L非碳酸盐硬度H FT： 0mmol/L碳酸盐硬度H T： L总碱度A： L溶解氧： L溶解固形物： 610mg/L（三）热负荷部门采暖热负荷回收率:90%生产热负荷回收率:50%生活热负荷回收率:0二．锅炉型号和台数的确定热负荷计算1.最大计算热负荷（计算确定法）Q=K0（K1Q1+K2Q2+K3Q3+K4Q4）+K5Q5式中，K0 管网热损失及漏损系数，取Q1、Q2、Q3、Q4 采暖、通风、生产、生活的最大热负荷，t/h(无通风，Q2为零)K1、K3、K4 采暖、生产、生活的同时使用系数，分别为1、、K5 自用汽热负荷同时使用系数，取为1Q1=×106×16/=h其中节能建筑耗热量指标取 16w/m2Q3=Q1=hQ4=8t/hQ5=4t/hQ=×(1×+×+×8)+1×4=h2.平均热负荷（1）采暖平均热负荷Q PY1=Ф1Q1=×=hФ1采暖系数，取（2）生产平均热负荷Q PY3= Q PY1=h(3)生活平均热负荷Q PY4=1/g×Q4=1/×8=h(5)锅炉房平均热负荷Q PY=K0（Q PY1+ Q PY3+ Q PY4）=（++）=h3.年热负荷（1）采暖年热负荷D1=24n/ Q PY1=(24×183)/=yn 采暖天数，183天（2）生产年热负荷D3=8nSQ PY3=8×306×3×=yS 每昼夜工作班次数，3n3 年生产天数，一般为306天/年（3）生活年热负荷D4=8n4SQ PY4=8×306×3×=y(4)锅炉房年热负荷D0=K0(D1+D3+D4)=y（一）锅炉型号和台数确定燃料选择依据《工业锅炉房设计规范》第11条锅炉燃煤的选择，应根据国家的能源政策，按供需的可能，采用就近煤种，并应尽量采用低质煤种。

设计题目：沈阳市惠民小区供热锅炉房设计第一章热负荷计算1.1原始资料1.1.1热负荷及参数1.1.1。

1 热负荷参数表1-1 热负荷参数表1。

1。

1.2热网参数(1）供回水温度T g/T h=95/70℃(2)热网作用半径R=500m(3）建筑物最大高度H=21m1.1.2沈阳气象参数地点：沈阳海拔H1= 169。

9m ; 室外计算温度Tw= -10℃平均温度T pj= —2℃；采暖天数N=180天;主导风向及频率:西北,9％; 冬季大气压力=956.8pa；冬季室外平均风速V=3。

8m/s最大冻土深度H2=190cm 。

1.1.3燃料种类1表1-2 煤种成分表1.1.4水质资料表1—3 水质资料表1.1.5气象地质资料21.2设计规范及标准1.《低压锅炉水质标准》GB1576—20012.《锅炉污染物排放标准》GB13271-2001 3。

《热水锅炉监察规程》4。

《供热工程制图规范及标准》5.《锅炉房设计规范》GB50041-9231.3热负荷计算1.3.1计算热负荷热负荷计算公式[1］：Q j max=k0（k1Q1+k2Q2+k3Q3+k4Q4）+k5Q5其中:max -—-最大计算热负荷Qjk0-———-—热水网路损失系数，1。

05-1.08.敷设方式为地沟,因此取1.08.k1—-—--—采暖热负荷同时使用系数,1。

0k2-—-—-—生产热负荷同时使用系数, 0k3-——-—-通风热负荷同时使用内系数，0k4-—-—-—生活热负荷同时使用系数，0k5—-—---自用热负荷同时使用系数,1。

0～1。

2。

取1。

0.Q1--—---采暖热负荷6.5MWQ2—---—-生产热负荷0 MWQ3———-——通风热负荷0 MWQ4—--—--生活热负荷0 MWQ5---——-自用热负荷，MW.所以，上式简化为：Q max＝K。

·K1·Q1＋K。

·K1·Q2 KW式中K。

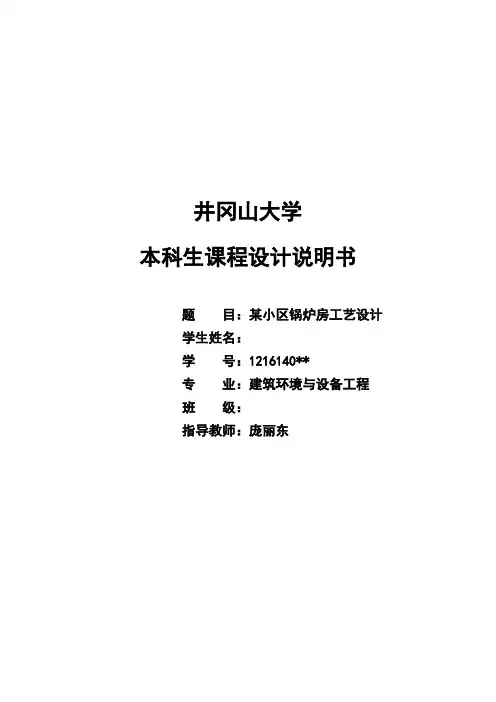

井冈山大学本科生课程设计说明书题目：某小区锅炉房工艺设计学生姓名：学号：1216140**专业：建筑环境与设备工程班级：指导教师：庞丽东目录一、设计概况 (1)二、设计资料 (1)三、锅炉型号及台数的选择 (3)1.热负荷计算 (3)2、锅炉型号及台数 (4)四、给水设备和主要管道的选择计算 (5)1、确定给水系统 (5)2、循环水泵的选择 (5)3、补水泵的选择 (6)4、主要管道和阀门的选择 (6)五、水处理设备的选择及计算 (7)1、确定水处理设备生产能力 (7)2、确定水的软化方法 (7)3、软化设备选择计算 (8)六、送、引风系统的设计 (10)1、计算送风量和排烟量 (10)2、确定送、引风系统及其初步布置 (10)3、送风系统的设计 (11)（1）送风量的设计计算 (11)（2）风道断面的确定 (11)（3）鼓风机性能校核 (12)4、引风系统设计 (12)（1）排烟量设计计算 (12)（2）烟道断面的确定 (12)（3）烟道阻力计算 (12)5、烟囱的计算 (13)（1）烟囱的出口直径（内径） (13)（2）烟囱底部直径（内径） (13)（3）引风机性能校核 (13)七、运煤除灰方法的选择 (14)1、计算锅炉房的耗煤量和储煤场面积 (14)2、锅炉房的灰渣量和灰渣场面积 (14)参考资料 (16)一、设计概况本设计为一燃煤锅炉房工业设计，为XX市某小区采暖提供热水的热水锅炉房，，采暖方式为季节性用水。

其供水温度为95℃，回水温度为70℃，采暖负荷为9.6MW。

锅炉房采用单层布置，其建筑面积为1676m2。

二、设计资料1、热负荷资料：详见表1。

表12、燃用煤质资料：详见表2。

表2山东淄博贫煤3、所用水质资料：详见表3。

表34、气象及地质资料：详见表4。

表4三、锅炉型号及台数的选择1.热负荷计算热负荷计算的目的是求出锅炉房的计算热负荷、平均热负荷和全年热负荷，作为锅炉设备选择的依据。

锅炉房设计说明书原始资料1．锅炉的热负荷为12MW，供回水温度为95/70℃2．燃气成分：CH498%、C3H60.4%、C3H80.3%、C3H100.3%、N21.0%。

标准状态下的*度为ρ气=0.7435Kg/m3,标准状态下的低位发热量Q低=36533KJ/m3.3．水质资料总硬度H0：460mg/L(以CaCO3计）PH值：7.56一. 热负荷、锅炉类型及台数的确定1．热负荷的计算（1）最大计算热负荷Q max = K0 K1 Q0式中 K0——热水管网的热损失系数，取值为1.08K1——采暖热负荷同时使用系数，取用1Q0——采暖最大热负荷，12MW则 Q max=1.08×1×12MW=12.96MW2．锅炉类型及台数的确定因为热媒为水，供水温度为95℃，回水温度为70℃，经计算最大热负荷为12.96MW，本设计决定选用扬州斯大燃气锅炉有限公司生产的卧式燃气热水锅炉两台，型号为WNS7.0—1.0—95/70—Q，单台锅炉的额定热功率7MW，工作压力1.0MPa，供回水温度分别为95℃和70℃。

无需备用锅炉，所选锅炉的具体参数如下：—Q型号热水回水位置G热水供水位置H烟囱中心距J 烟囱高度K烟囱直径L清扫烟管最小长度MWNS7.0—1.0—95/70—Q1500 1500 120 2145 750 5400其排烟温度为160度，NOX排放量低于400mg/m3。

二．给水和热力系统设计1．水处理方案的确定（1）热水锅炉对给水的水质要求锅横截面锅炉纵截面根据《低压锅炉水质标准》规定，对于温度不大于95度的热水锅炉，补给水和循环水的水质要求如下表所示：项目补给水循环水悬浮物mg./L总硬度me/LPH值(25℃)溶解氧mg/L≤5≤0.6≥7≤0.18.5～10≤0.1（2）水质处理方案的确定本锅炉房原水的硬度超过给水水质标准，故需进行软化处理。

由于热水锅炉不存在水的蒸发，水中盐类浓度不会增加，碱度也不会提高，而且保持一定的碱度还可以对金属壁起到一定的保护作用。

安徽建筑大学环境与能源工程学院课程设计任务书目录一、设计任务 (3)1.1 工程概况 (3)1.2 设计内容 (3)二、设计依据及设计原始资料 (3)2.1设计依据 (3)2.2设计原始资料 (3)1、各生产线耗汽量及其介质参数（总热负荷：40.5 t/h） (4)燃料热值：35.53MJ/Nm3 (4)3、水质资料 (4)三、设计内容 (4)1. 锅炉总容量计算 (4)2. 锅炉类型及台数的选择和确定。

(6)3. 锅炉房送风及排烟系统 (6)4. 锅炉给水设备及水处理 (7)5. 燃气管道系统的计算 (9)（1）燃气管道的直径 (9)6. 主蒸汽管径计算 (12)7. 锅炉房主要设备表 (13)相关设备选择请自行网上查阅相关设备样本，进行设备容量及尺寸选择。

(13)参考文献： (13)一、设计任务1.1 工程概况（1）工程名称：某燃气热水锅炉房工艺设计（2）地理位置：安徽省马鞍山市，东经118.48°，北纬31.56°1.2 设计内容（1）燃烧计算（2）风机选型（3）烟囱计算（4）排污系统设计（5）主蒸汽管道相关计算二、设计依据及设计原始资料2.1设计依据《建筑设计防火规范》（GB50016-2014）《锅炉安全技术监察规程》（TSG G0001-2012）《锅炉房设计规范》（GB50041-2008）《工业锅炉水质》（GBT 1576-2008）《锅炉大气污染物排放标准》（GB 13271-2014）《城镇燃气设计规范》（GB 50028-2006）《工业金属管道设计规范》（GB 50316-2000）(2008年版) 《小型火力发电厂设计规范》（GB50049-2011）2.2设计原始资料1、各生产线耗汽量及其介质参数（总热负荷：40.5 t/h）2、燃气资料燃料热值：35.53MJ/Nm33、水质资料原水质资料如下：总硬度：5.2mmol/L；碳酸盐硬度：5.5mmol/L；非碳酸盐硬度：0.3mmol/L；总碱度：2.1mmol/L；溶解氧：5.8mg/L；PH值：7.0；含盐量：259mg/L。

锅炉房课程设计课程设计名称：空调冷热源课程设计——热源专业班级：建环1301班学生姓名：王金良学号： 201314910202指导教师：陈真真课程设计地点： 32331课程设计时间： 2017.1. 1至2017.1.13《锅炉房工艺与设备》课程设计任务书（分组序号04）一．题目××工厂供热锅炉房工艺设计二．设计概况该锅炉房为厂内新建锅炉房，要求向工厂办公区、宿舍区及附属住宅区有关建筑物供95/70℃热水。

整个热网采用补水泵定压系统，系统用户与锅炉房最高相对标高为18米；供热外网共分三个区，采暖面积共7.9万平米。

1．办公区（包括所有教师宿舍楼，共2.1万平米）距锅炉房最远平面距离为1200米。

2．宿舍区（位于厂内，共2.5万平米）距锅炉房最远平面距离为800米。

3．附属住宅区（工厂家属院，共3.3万平米）距锅炉房最远平面距离为1700米。

三．设计要求1．要求锅炉房按上述区域分区供暖2．锅炉房内设置独立水处理系统3．锅炉房集中补水四．原始资料1．煤质资料：元素分析成分：W y=10.9% A y=24.0% S y=0.8% C y=58.0% H y=2.5% N y=0.8% O y=3.0%可燃基挥发分10.5%，应用基低位发热量Q dw y=20977kJ/㎏。

2．水质资料锅炉房用水为城市自来水网，其水质化验结果为：H=5.2mmol/L H R=1.9mmol/L H ft=3.3mmol/LA=1.9mmol/L PH=7.5供水压力为0.35MPa溶解固形物=430mg/L3．最不利用户阻力取值为0.03MPa4．气象资料（查资料）五．设计内容1．确定锅炉型号、容量及台数。

2．循环水泵及补水泵型号、流量、扬程。

3．分水缸的选择设计计算。

4．水处理设备选择计算。

5．锅炉房主要工艺管道设计计算和布置。

6．锅炉房烟道、烟囱的确定。

7．除污器、除尘器等其它辅助设备的选择。

《锅炉与锅炉房设备》课程设计热能与动力工程系空调制冷专业姓名：学号：目录第1章原始资料 (5)1.1 热负荷资料 (5)1.2 煤质资料 (5)1.3 水质资料 (5)1.4 气象与地质资料 (6)1.5 工作班次 (6)第2章锅炉型号和台数的选择 (7)2.1 热负荷计算 (7)2.1.1 计算热负荷 (7)2.1.2 平均热负荷 (7)2.1.3 全年热负荷 (7)2.2 锅炉台数确定原则 (8)2.3 锅炉类型的选择 (9)2.3.1 应能满足供热介质参量的要求 (9)2.3.2 应能有效地燃烧所采用的燃料 (9)2.3.3 其它 (9)第3章燃烧热平衡计算 (11)3.1 燃烧过程中烟道各处过量空气系数及各受热面的漏风系数 (11)3.2 理论、实际空气量及理论、实际烟气量计算 (11)3.3 各受热面烟道中的烟气特性 (12)3.4 烟气温焓表 (13)3.5 锅炉热平衡及燃料消耗量计算 (13)第四章炉膛热力计算及尺寸确定第五章对流受热面热力计算及尺寸确定第4章耗水量计算及水处理设备的选择 (15)4.1 耗水量的计算 (15)4.2 水处理方案的确定 (15)4.2.1 蒸汽锅炉对水质的要求 (15)4.2.2 水质处理方案的确定 (16)4.2.3 钠离子交换器计算 (18)4.2.4 软化水箱的体积计算及选型 (20)4.2.5 再生液制备系统及计算 (21)4.2.6 除氧方式的选择及计算 (22)4.2.7 锅炉排污计算及设备选择 (23)4.3 水泵的选择 (26)4.3.1 选择水泵时应考虑因素 (26)4.3.2 选择给水泵台数和容量的规则 (27)4.3.3 给水泵的型号 (27)4.3.4 除氧水泵的型号 (28)4.3.5 盐液泵的型号 (28)第5章送引风系统设备的选择计算 (29)5.1 送引风设计要求 (29)5.2 风烟道设计要点 (29)5.3 送风系统的设计 (30)5.3.1 送风机的风量计算及选型 (30)5.3.2 风道断面的确定 (31)5.3.3 风道阻力的计算 (31)5.4 引风系统的设计 (34)5.4.1 排烟量设计计算及引风机的选型 (34)5.4.2 烟囱的计算 (34)5.4.3 烟道布置及其断面尺寸的确定 (35)5.4.4 烟道阻力计算 (37)第6章除尘设备的选择 (40)6.1 除尘设备的选择 (40)6.2 锅炉大气污染烟尘排放量计算 (40)6.2.1 锅炉烟尘排放量和排放浓度的计算 (40)6.2.2 锅炉二氧化硫排放量的计算 (41)第7章运煤除渣系统的设计 (43)7.1 运煤系统重要性 (43)7.2 运煤系统的设计计算 (43)7.2.1 锅炉房年耗煤量 (43)7.2.2 锅炉房小时最大耗煤量 (43)7.2.3 锅炉房最冷月昼夜耗煤量 (43)7.2.4 锅炉房最冷月耗煤量 (44)7.3 运煤系统的选择 (44)7.3.1 埋刮板输送机的选择 (44)7.3.2 炉前储煤斗体积 (45)7.3.3 煤场面积的计算 (45)7.3.4 运煤系统附属设备的选择 (46)7.4 除渣系统的设计计算 (47)7.4.1 灰渣总量计算 (47)7.4.2 灰渣场面积 (48)7.4.3 灰渣斗体积计算 (48)第8章热工测量与自动控制 (49)8.1 热工检测 (49)8.2 热工控制 (50)第9章锅炉房的工艺布置说明 (52)9.1 锅炉房建筑 (52)9.1.1 锅炉房建筑的组成 (52)9.1.2 锅炉房建筑的布置形式 (52)9.2 锅炉房设备布置 (52)参考文献 (53)致谢 ............................................................................................. 错误!未定义书签。

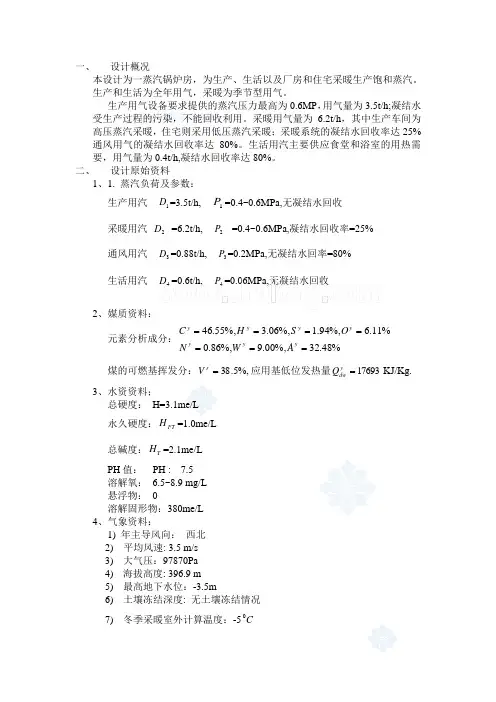

一、 设计概况本设计为一蒸汽锅炉房，为生产、生活以及厂房和住宅采暖生产饱和蒸汽。

生产和生活为全年用气，采暖为季节型用气。

生产用气设备要求提供的蒸汽压力最高为0.6MP ，用气量为3.5t/h;凝结水受生产过程的污染，不能回收利用。

采暖用气量为 6.2t/h ，其中生产车间为高压蒸汽采暖，住宅则采用低压蒸汽采暖；采暖系统的凝结水回收率达25%通风用气的凝结水回收率达80%。

生活用汽主要供应食堂和浴室的用热需要，用气量为0.4t/h,凝结水回收率达80%。

二、 设计原始资料1、1. 蒸汽负荷及参数：生产用汽 1D =3.5t/h, 1P =0.4~0.6MPa,无凝结水回收 采暖用汽 2D =6.2t/h, 2P =0.4~0.6MPa,凝结水回收率=25% 通风用汽 3D =0.88t/h, 3P =0.2MPa,无凝结水回率=80% 生活用汽 4D =0.6t/h, 4P =0.06MPa,无凝结水回收2、媒质资料：元素分析成分：%48.32%,00.9%,86.0%11.6%,94.1%,06.3%,55.46=======yyyy y y y A W N O S H C煤的可燃基挥发分：%,5.38=r V 应用基低位发热量17693=ydwQ KJ/Kg. 3、水资资料；总硬度： H=3.1me/L永久硬度：FT H =1.0me/L 总碱度：T H =2.1me/LPH 值： PH : 7.5 溶解氧： 6.5~8.9 mg/L 悬浮物： 0溶解固形物：380me/L 4、气象资料：1) 年主导风向： 西北 2) 平均风速: 3.5 m/s 3) 大气压：97870Pa 4) 海拔高度: 396.9 m 5) 最高地下水位：-3.5m6) 土壤冻结深度: 无土壤冻结情况 7) 冬季采暖室外计算温度：-5C 08) 冬季通风室外计算温度：1C 0 9) 采暖用气天数：100天 10) 通风用气天数：100天三、 热负荷计算及锅炉选择1、热负荷计算：（1） 采暖季最大计算热负荷 )(443322110max 1D K D K D K D K K D +++=t/h式中：0K ——考虑热网热损失及锅炉房汽泵、吹灰、自用蒸汽等因素的系数，取1.10—1.15；1K ——生产用汽的同时使用系数，取.0.8；2K ——采暖用汽的同时使用系数，取1.0； 3K ——通风用汽的同时使用系数，取0.8—1.10；4K ——生活用汽的同时使用系数，取0.5；=max 1D 1.12（0.8⨯3.5+1.0⨯6.2+0.9⨯0.88+0.5⨯0.4）=11.19 t/h(2) 非采暖季最大计算热负荷D m ax2=K o （K 1⨯D 1+K 4⨯D 4）=1.12(0.8x3.5+0.5x0.4)=3.36 t/h2．锅炉型号与台数的确定根据最大计算热负荷11.19 t/h 及生产、采暖和生活用均不大于0.6Mpa ，本设计选用KZL4-1.3-A II 型锅炉3台。

前言随着生产的发展,锅炉房设备日益广泛的运用于现代化工业建设的各个部分，成为发展国民经济的重要热工设备之一。

从量大面广这个角度来看，除电力以外的各个行业中运行的主要是中小型锅炉，但目前能源的增长大大落后于生产的增长。

面对这些锅炉，如何发掘潜力提高他的热效率，有着极为重要的实际意义。

此外，使锅炉能因地制宜的有效使用地方燃料,并未满足环境的要求而努力解决烟尘问题，以及在提高经济效益的同时减轻工作强度，保证锅炉额定压力及运行效率,安全可靠的运行锅炉也是需要进一步研究的课题。

毕业设计是对毕业生大学四年所学知识的一次系统检测，同时也是对学生综合能力的一次系统提升。

通过毕业设计，可以培养学生独立思考、解决工程实际问题的能力。

通过本设计，学生可以基本掌握空调系统设计的基本流程，对以后参与工程建设及设计有很大的帮助.本次锅炉房的毕业设计是石家庄筑路机械厂锅炉房工艺设计，该锅炉是新建锅炉房.本设计给出了锅炉房设计的全部过程，包括锅炉设备的选型、水处理系统、运煤系统、除渣系统、除尘系统等的设计。

在设计过程中，本人多方查找锅炉房的资料，征求老师和同学们的意见，力求设计符合规范，达到老师给定的设计要求。

设计过程中遇到了许多以前课程设计中从未遇到过的工程实际问题,对本人来说是一次不小的考验，但同时也在解决这些问题的过程中慢慢的提高自己的知识运用能力,具备了一些基本的设计能力,使我受益匪浅.设计过程中,本人不但专业综合素质得到提高，而且提高了许多办公软件的熟练度,如Excel,Word。

特别是CAD制图，本人已能熟练运用。

本次设计得到了田安民老师的悉心指导及教研室其他老师的教诲，在此特向诸位老师表示衷心的感谢，同时也感谢同组人员的帮助与协作.由于本人所学知识有限、经验不足，设计中的错误及不合理之处在所难免,敬请各位老师批评指正。

概述1.设计题目石家庄筑路机械厂锅炉房工艺设计2.设计任务本题目设计任务是为该厂新建锅炉房的工艺设计,同时考虑扩建的要求，使新建锅炉房既能满足工程结束后,该厂生产、生活及供暖通风对用热的需要，又要使扩建时顺利进行且不影响已装锅炉的正常运行,同时还要使新建和扩建工程总投资费用最经济。

锅炉房设计及施工说明锅炉房设计及施工说明1、设计说明本说明编制时，所示标准版本均为有效版本，所有标准均有修订的可能性，使用标准的各方应注意引用最新版本。

1.1 设计依据（1）×××单位与我公司签订的工程设计合同，合同号：（2）根据×××单位编制的×××工程的初步设计。

（3）关于×××工程初步设计批文及附件，批文号：（4）设计规范《锅炉房设计规范》GB50041－2008《蒸汽锅炉安全技术监察规程》劳部发[1996]276号文《热水锅炉安全技术监察规程》劳部发[1997]74号文《工业金属管道设计规范》GB50316－2000（2008版）《压力管道规范--工业管道》GB/T20801. 1~3-2006《工业设备及管道绝热工程设计规范》GB50264－1997（5）业主提供设备及配套辅机订货资料及有关参数锅炉型号：台数：生产厂家：额定蒸发量：t/h额定蒸汽温度：℃额定蒸汽压力：MPa（G）锅炉给水温度：℃1.2 设计规模及设计范围1.2.1设计规模______t/h燃×的蒸汽锅炉共_____台（其中_____台备用），总容量：______t/h；______MW（______kcal/h）燃×的热水锅炉共______台（其中_____台备用），总容量_______MW（______kcal/h）。

1.2.2 设计范围（1）锅炉房范围内的设计布置及安装设计。

（2）锅炉房范围内汽水管道设计。

（3）风、烟管道制作与安装设计。

（4）锅炉房的化学水处理及锅炉给水除氧系统设计。

（5）锅炉消烟、除尘、脱硫系统设计。

（6）锅炉上煤、出渣系统设计。

（7）锅炉燃气供应系统设计。

（8）热力设备和管道的保温和防腐（油漆）设计。

1.3 设计要求设计范围内各子项的设备和管道的布置和安装等全部内容，应严格按图纸和规范要求施工，对部分小型设备，小口径管道及其他要求，图中未详尽的，按如下要求施工。

设计题目：青岛市械制造厂锅炉房设计该厂设在青岛市。

本设计任务是新建一集中锅炉房，以满足该厂生产、采暖通风及生活用汽需要。

1 设计的原始资料1.1 热负荷资料表1-1 热负荷资料用汽部门蒸汽凝结水回收率（%）备注压力（MPa）温度（℃）消耗量（t/h）最大平均生产热负荷0.4~0.8 饱和13.70 7.12 50采暖热负荷0.2 饱和 1.80 90通风热负荷0.2 饱和 1.10 90此表中的蒸汽消耗量为采暖季热负荷，非采暖季热负荷中无采暖、通风热负荷，其他相同。

1.2 煤质资料C ar=58.0%, H ar=2.5%, O ar=3.0%, N ar=0.8%, S ar=0.8%,W ar=10.9%,A ar=24.0%，V ar=10.5%，Q net，ar=20977Kj/kg。

1.3 水质资料总硬度H0 2.9me/L；非碳酸盐硬度H FT 1.0 me/L；碳酸盐硬度H T 1.9 me/L；总碱度A 1.9 me/L；pH值7.9；溶解氧7.7~9.6mg/L；溶解固形物434mg/L；悬浮物和含油量微量，可忽略不计；夏季平均水温26℃，冬季平均水温13℃；供水压力0.4MPa。

1.4 气象与地质资料海拔高度260.6m；冬季采暖室外计算温度4℃，冬季通风室外计算温度8℃，采暖期室外平均温度9℃，采暖室内计算温度18℃；采暖天数60；夏季通风室外计算温度33℃；年主导风向东南；大气压力冬季99.19kPa，夏季97.33 kPa；平均风速冬季 1.3m/s，夏季 1.6m/s；最高地下水位-2.5m；土壤冻结深度本地区冻土厚度一般在0.5m。

1.5 工作班次三班制全年工作306天。

2 锅炉型号和台数选择2.1 锅炉房最大计算热负荷锅炉房最大小时用汽量按下式计算：ht D K D K D K D K K D /)(443322110+++=α式中 K 0—— 官网热损失及锅炉房自用系数，考虑到蒸汽管网漏损较大和采用热力喷雾式除氧，锅炉房自用蒸汽较多等因素，故K 0取为1.25；D 1、D 2、D 3、D 4——生产、采暖、通风及生活的最大小时热负荷，t/h ； K 1、K 2、K 3、K 4——生产、采暖、通风及生活的同时使用系数，分别为0.8、1、1、及0.5。

锅炉房及设备设计说明书学院：姓名：班级：学号：设计说明160000㎡的住宅小区，热指标45W/㎡，市政管网水压0.25Mpa，热水95℃/70℃1.热负荷计算采暖最大热负荷为：Q=q*F=45*160000=7.2MW锅炉房自耗热能量包括锅炉房的采暖、浴室、锅炉吹灰、设备散热、介质漏失和热力除氧器的排气损失等。

这部分能量约占输出负荷的2%——3%，启动水泵的耗能大，但正常运行时使用电动给水泵。

热网的热损失包括散热和介质漏失，与输送介质的种类、热网的敷设方式、保温完善程度和管理水平有关，一般为输送负荷的10%-15%。

最大计算热负荷：Q max = K0 *K1*Q0式中K0——热水管网的热损失系数，取值为1.10K1——采暖热负荷同时使用系数，取用1Q0——采暖最大热负荷，则Q max=1.10×1×7.2MW=7.92MW2．锅炉类型及台数的确定锅炉型号和台数根据锅炉房热负荷、介质、参数和燃料种类等因素选择，并应考虑技术经济方面的合理性，使锅炉房在冬夏季均能达到经济可靠运行。

根据计算热负荷的大小和燃料特性决定锅炉型号，并考虑负荷变化和锅炉房发展的需要。

选用锅炉的总容量必须满足计算负荷的要求，以保证用气的需要。

但也不应使锅炉的总容量超过计算负荷太多而造成浪费。

锅炉的容量还应适应锅炉房负荷变化的需要，特别是某些季节性锅炉房，要力免锅炉长期在低负荷下运行。

因为热媒为水，供水温度为95℃，回水温度为70℃，经计算最大热负荷为7.92MW 。

选用2台热功率为4.2MW ，的卧式燃气热水锅炉，即WNS4.2-1.0-95/70-Q 型锅炉，锅炉房总额定功为12.6MW ，热水供回水温度为95℃/70℃WNS4.2-1.0-95/70-Q 型热水锅炉的技术参数：型号：WNS4.2-1.0-95/70-Q额定热功率：4.2MW额定出水压力：1.0Mpa供回水温度：95℃/70℃锅炉燃料：天然气燃料耗量：450m ³/h3.锅炉循环水量的计算t c kQ6.3G △ t/h 式中 Q —锅炉额定热负荷，kWk —官网散热损失系数，取1.05c —官网热水的平均比热容，kJ/(kg ·℃)t △--热水供回水温差，℃锅炉房循环水量为t c kQ 6.3G △== ）（7095*41874200*1.05*3.6-=151.7t/h4.循环水泵扬程的计算H ≥H1+H2+H3式中H1-----锅炉房阻力损失，取100 kPaH2---------供回水官网阻力损失，由计算得120kPaH3-----最不利用户内部阻力损失，取50 kPaH ≥H1+H2+H3=100+120+50=270 kPa5.循环水泵的选择为控制方便，以一台锅炉配一台泵的形式，故选择4台立式循环水泵，其中一台备用。

一 设计题目与原始条件设计题目：长春市某住宅小区锅炉工艺设计 原始条件：1.负荷要求：建筑面积19×104 m 2,设计锅炉房。

2.煤质资料：煤质为辽宁抚顺A Ⅲ烟煤，煤质成分为ar C =55.82%，ar H =4.95%,ar S =0.51%,ar O =8.77%,ar N =1.04%,ar M =12.20%,ar A =16.71%,ar net ,Q =22380kJ/kg ，daf V =46.04%。

3.水质资料：K ++ Na +=10.58mg/l ，CL -=382mg/l ， Ca +2=39.19mg/l ，Mg+2=21.23mg/l ，Fe +2=0.4 mg/l,NH 4+=1.2mg/l, SO 4-2=316 mg/l, CO 3-2=20 mg/l,HCO 3-=194 mg/l,溶解氧=3.7 mg/l 。

4.气象条件[3]地名计算用采暖期围护结构冬季室外计算温度t b d ,/℃耗热量指标q H /(W/m 2)采暖设计热指标q/(W/m 2) 天数z/d室外平均温度t w /℃t i =16℃ t i =18℃长春 170-8.3-2321.739.141.3二 方案设计三 热负荷计算1.最大计算热负荷Q maxQ max =K 0（K 1Q 1）Q 1 —采暖最大热负荷，MWK 0—管网热损失系数（一般常用1.05~1.08） K 1 —采暖同时使用系数；Q 1=q ×A=41.3×19×104=7.847MWQ max =K 0（K 1Q 1）=1.15×1×7.847=9.03MW 2.平均计算热负荷i wn pj n pjiQ t t t t Q --=Q 1 —采暖热负荷，t/ht n —采暖室内计算温度，℃ t pj —采暖期室外平均温度，℃ t w —采暖期采暖室外计算温度，℃ 所以11Q t t t t Qwn pf n pj --== 847.723183.818⨯++=5.03MW3.锅炉房年热负荷计算锅炉房三班制运行，采暖工作时间为170天，全年热负荷是计算全年燃料消耗量的重要依据)1(max2100Q Q D K D += 1D —采暖的全年热负荷，MW/年 []f pj Q S SQ n D 1111)3(8-+=1n —采暖天数 S —每昼夜工作班数f Q 1—非工作时保温用热负荷，MW/h[]f pj Q S SQ n D 1111)3(8-+==8×170×3×5.03=2.05×104MW)69.105.01(132********.513.0102.0-11)1(max 2100+⨯⨯⨯⨯⨯-⨯=+=）（）（Q Q D K D 71004.7⨯=MJ/年四 锅炉型号和台数选择（1）锅炉型号根据热负荷的大小和燃料种类等因素选择锅炉，根据文献[2]选择型号为QXG-360-7/115/70-A III 的锅炉 锅炉型号 QXG-360-7/115/70-A III 生产厂地 杭州 额定供热量/MW 4.2 热水出口压力/MPa 0.7 热水出口温度/℃ 115 回水温度/℃ 70 排烟温度/℃ 175 辐射受热面积/㎡ 30 对流受热面积/㎡ 166.7 炉膛面积/㎡ 18.3 炉排有效面积/㎡ 8.66 燃料消耗量kg/h 723.3 锅炉效率 77.07 外形尺寸（长×宽×高） 8120×4420×4760 金属总重/t 34.2 五 定压及水处理设备选择 1.膨胀容积的计算a e tV V ∆=α m 3α—水的体积膨胀系数，取0.0006 t ∆—水温的温度变化范围，25℃a V —系统总的水容量，m 3膨胀容积为：a e tV V ∆=α=0.0006×25×30=0.45m 3 锅炉循环水量的计算tc kQG ∆=6.3 t/h Q —锅炉额定热负荷，kWk —管网散热损失系数，取1.05c —管网热水的平均比热容，kJ/(kg ⋅℃)t ∆—热水供回水温差，℃tc kQ G ∆=6.3=)7095(187.43420005.16.3-⨯⨯⨯⨯=456t/h锅炉房用水一般来自城市或厂区供水管网，水质已经过一定的处理。

福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别：环境与设备工程系专业：建筑环境与设备工程班级：建环 1004 学号： 3100901413 学生：蔡信隆指导老师：李祎彧、吴婧日期： 2013年 11月1设计原始资料 (2)1.1设计概况 (2)2 锅炉房容量及锅炉的选择 (3)2.1锅炉房容量的确定 (3)2.2锅炉型号和台数的选择 (3)2.3 热负荷计算及锅炉机组的选择 (3)3 给水及水处理设备的选择 (4)3.1锅炉循环水量的计算 (5)3.2循环水泵扬程的计算 (5)3.3循环水泵的选择 (6)4 定压机水处理设备的选择 (6)4.1 膨胀容积计算 (7)4.2定压装置及补水泵的选择 (7)4.3软化水箱设备及软化水箱的选择 (8)4.4其他 (8)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。

根据规划，近期锅炉房内先安装三台WNS4.2-1.0-95/70-Q型燃气热水锅炉，锅炉房总额定功率为12.6MW，热水供、回水温度为95℃和70℃。

锅炉燃料为天然气。

1.2原始资料1.2.1 热负荷=6000KW 供、回水温度：95℃/75℃；采暖用热 Q1=11160KW 供、回水温度：95℃/75℃生活用热 Q21.2.2 燃料资料燃料为东海天然气，其收到基地位热值：34332KJ/M3。

1.2.3水质资料=121mg/L总硬度 H永久硬度 H=24mg/LFT暂时硬度 H=97mg/LT总碱度 A=95mg/L1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1锅炉房容量的确定锅炉房设计容量宜根据热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用热量和可供利用余热进行计算确定。

当缺少热负荷曲线或热平衡系统图时，热负荷可按生产，采暖通风和生活小时最大耗热量，并分别计入同时使用系数确定。

福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别：生态环境与城市建设学院专业：建筑环境与能源应用工程班级：建环 1102 学号： 3110307709 学生：汪明樵指导老师：李祎彧、吴婧日期： 2014年 11月目录1设计原始资料 (1)1.1设计概况 (1)2 锅炉房容量及锅炉的选择 (1)2.1全厂热负荷计算 (1)2.2锅炉机组的选择 (2)3 给水及水处理设备的选择 (3)3.1锅炉循环水量的计算 (3)3.2循环水泵扬程的计算 (3)3.3循环水泵的选择 (3)4 定压机水处理设备的选择 (4)4.1 膨胀容积计算 (4)4.2定压装置及补水泵的选择 (4)4.3软化水箱设备及软化水箱的选择 (5)4.4其他 (5)5 水汽系统主要管道管径的确定 (6)5.1 循环水主干管管径的确定 (6)5.1.1锅炉房循环水进出总管管径 (6)5.1.2 水泵至锅炉循环水管管径 (6)5.2 天然气总管管径的确定 (7)6 燃气及排气系统 (7)6.1 燃气及天然气泄漏报警装置 (7)6.2 烟囱 (8)7 热工控制和测量仪表 (8)8 锅炉房的布置 (8)10 技术经济指标 (9)11 锅炉房主要设备表 (9)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。

根据规划，近期锅炉房内先安装三台WNS2.8-1.0-95/70-Q(Y) 型燃气热水锅炉，锅炉房总额定功率为8.4MW，热水供、回水温度为95℃和70℃。

锅炉燃料为天然气。

1.2原始资料1.2.1 热负荷采暖用热 Q=5250KW 供、回水温度：95℃/75℃；1=5300KW 供、回水温度：95℃/75℃生活用热 Q21.2.2 燃料资料燃料为东海天然气，其收到基地位热值：34332KJ/M3。

1.2.3水质资料总硬度 H=121mg/L=24mg/L永久硬度 HFT=97mg/L暂时硬度 HT=95mg/L总碱度 A1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1全厂热负荷计算1、采暖季最大计算热负荷MW Q K Q K K Q )2211(0max +=式中 K 0------管网散热损失系数，取1.05；K 1------采暖用热的同时使用系数，取1；K 2------生活用热的同时使用系数，生活用热可提前1h 加热，故取0.5。
