天正建筑图层英文字母各代表什么图层图层图层名颜色线型内容轴线 DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台 BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子 COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱 COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱 COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱 COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱 COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门 WINDOW 4 CONTINUOUS 存放插入的门图块窗 WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞 WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标 AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面 GROUND 2 CONTINUOUS 地面与散水墙线 WALL 9 CONTINUOUS 存放各种材质的墙对象石墙 WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙 WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙 WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙 WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙 CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙 WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙 WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁 BEAM 9 CONTINUOUS 转结构条件图时使用面层 SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶 ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯 STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具 LVTRY 6 CONTINUOUS 洁具卫生隔断 LATRINE 6 CONTINUOUS 卫生隔断栏杆 RAIL 163 CONTINUOUS 栏杆扶手 HANDRAIL 3 CONTINUOUS 扶手房间 SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积 SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积 SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积 SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积 SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积 SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充 SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机 CAMERA 6 CONTINUOUS 相机轴文 AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标 PUB_DIM 3 CONTINUOUS 尺寸标注标高 DIM_ELEV 3 CONTINUOUS 标高标注坐标 DIM_COOR 3 CONTINUOUS 坐标标注索引符号 DIM_IDEN 3 CONTINUOUS 索引标注引出标注 DIM_LEAD 3 CONTINUOUS 引出标注符号 DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文 PUB_TEXT 7 CONTINUOUS 各种说明文字表格 PUB_TAB 7 CONTINUOUS 表格公窗 PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填 PUB_HATCH 8 CONTINUOUS 填充图案公框 PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名 WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线 S_WALL 9 CONTINUOUS 剖切到的墙线剖窗 S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块 S_BLOCK 7 CONTINUOUS剖梯 S_STAIR 9 CONTINUOUS 剖切到的楼梯层线 E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线 E_LINE 7 CONTINUOUS 立面可见线立窗 E_WINDOW 4 CONTINUOUS 立面门窗立块 E_BLOCK 7 CONTINUOUS立梯 E_STAIR 2 CONTINUOUS 立面楼梯建筑 TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗 TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影 TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线 BASE 5 CONTINUOUS 基线单墙 WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗 WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板 FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口 EAVES 7 CONTINUOUS 屋面檐口(组合用)玻璃 GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框 TITLE 4 CONTINUOUS (组合用)标注 DIM 3 CONTINUOUS (组合用)制图时分清各层便于调整图纸，节省时间。

提问者采纳图层图层名颜色线型内容轴线DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门WINDOW 4 CONTINUOUS 存放插入的门图块窗WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面GROUND 2 CONTINUOUS 地面与散水墙线WALL 9 CONTINUOUS 存放各种材质的墙对象石墙WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁BEAM 9 CONTINUOUS 转结构条件图时使用面层SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具LVTRY 6 CONTINUOUS 洁具卫生隔断LATRINE 6 CONTINUOUS 卫生隔断栏杆RAIL 163 CONTINUOUS 栏杆扶手HANDRAIL 3 CONTINUOUS 扶手房间SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机CAMERA 6 CONTINUOUS 相机轴文AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标PUB_DIM 3 CONTINUOUS 尺寸标注标高DIM_ELEV 3 CONTINUOUS 标高标注坐标DIM_COOR 3 CONTINUOUS 坐标标注索引符号DIM_IDEN 3 CONTINUOUS 索引标注引出标注DIM_LEAD 3 CONTINUOUS 引出标注符号DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文PUB_TEXT 7 CONTINUOUS 各种说明文字表格PUB_TAB 7 CONTINUOUS 表格公窗PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填PUB_HATCH 8 CONTINUOUS 填充图案公框PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线S_WALL 9 CONTINUOUS 剖切到的墙线剖窗S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块S_BLOCK 7 CONTINUOUS剖梯S_STAIR 9 CONTINUOUS 剖切到的楼梯层线E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线E_LINE 7 CONTINUOUS 立面可见线立窗E_WINDOW 4 CONTINUOUS 立面门窗立块E_BLOCK 7 CONTINUOUS立梯E_STAIR 2 CONTINUOUS 立面楼梯建筑TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线BASE 5 CONTINUOUS 基线单墙WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口EAVES 7 CONTINUOUS 屋面檐口(组合用)玻璃GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框TITLE 4 CONTINUOUS (组合用)标注DIM 3 CONTINUOUS (组合用)。

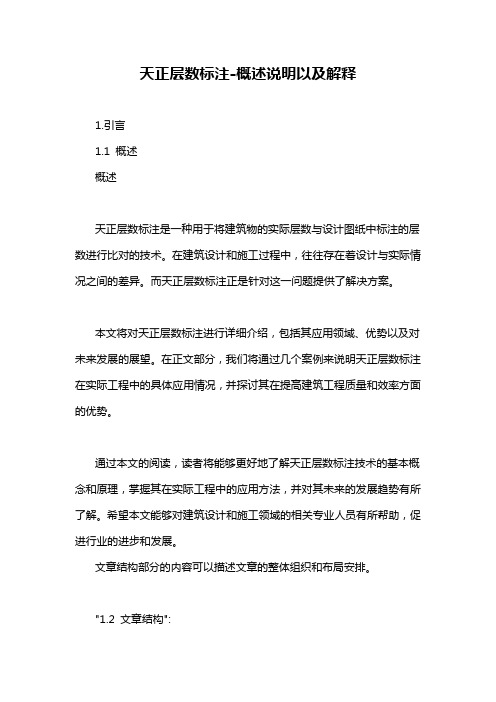

天正层数标注-概述说明以及解释1.引言1.1 概述概述天正层数标注是一种用于将建筑物的实际层数与设计图纸中标注的层数进行比对的技术。

在建筑设计和施工过程中，往往存在着设计与实际情况之间的差异。

而天正层数标注正是针对这一问题提供了解决方案。

本文将对天正层数标注进行详细介绍，包括其应用领域、优势以及对未来发展的展望。

在正文部分，我们将通过几个案例来说明天正层数标注在实际工程中的具体应用情况，并探讨其在提高建筑工程质量和效率方面的优势。

通过本文的阅读，读者将能够更好地了解天正层数标注技术的基本概念和原理，掌握其在实际工程中的应用方法，并对其未来的发展趋势有所了解。

希望本文能够对建筑设计和施工领域的相关专业人员有所帮助，促进行业的进步和发展。

文章结构部分的内容可以描述文章的整体组织和布局安排。

"1.2 文章结构":本文主要分为引言、正文和结论三个部分。

引言部分介绍了本篇文章的概述，对天正层数标注进行了简要介绍，并说明了文章的目的。

引言部分的内容主要是为了引起读者的兴趣，并对本文的主题进行铺垫。

正文部分为主体部分，分为三个小节。

2.1小节详细展开了什么是天正层数标注，包括定义、原理和方法等内容。

2.2小节重点介绍了天正层数标注的应用领域，包括建筑设计、城市规划、土地利用等方面。

2.3小节则详细说明了天正层数标注相较于其他标注方法的优势和特点，包括精度高、效率高、易于理解等方面。

结论部分是对全文内容进行总结和归纳。

其中3.1小节总结了天正层数标注的定义、应用和优势。

3.2小节对未来天正层数标注的发展趋势和应用前景进行了展望。

最后，在3.3小节中给出了对于天正层数标注的结论，强调了其在相关领域的重要性和价值。

本篇文章的结论部分旨在总结本文内容，让读者对天正层数标注有一个全面的认识，并对未来的发展方向有所了解。

通过以上的文章结构安排，本文将全面介绍天正层数标注的相关内容，并提供有关其应用和优势的详细信息。

一、图层的相关概念关闭图层：关闭某个图层后，该图层中的对象将不再显示，但仍然可在该图层上绘制新的图形对象，不过新绘制的对象也是不可见的。

另外通过鼠标框选无法选中被关闭图层中的对象，但还是有多种方法可以选中这些对象，如可在选择时输入all或右键在“快速选择”中选中该图层对象。

注意：被关闭图层中的对象是可以编辑修改的。

例如执行删除、镜像等命令，选择对象时输入all 或Ctrl + A ，那么被关闭图层中的对象也会被选中，并被删除或镜像。

不可见可编辑。

冻结图层：冻结图层后不仅使该层不可见，而且在选择时忽略层中的所有实体，另外在对复杂的图作重新生成时，AutoCAD也忽略被冻结层中的实体，从而节约时间。

冻结图层后，就不能在该层上绘制新的图形对象，也不能编辑和修改。

不可见不可编辑。

锁定图层：和冻结不同，某一个被锁定的层是可见的也可定位到层上的实体，但不能对这些实体做修改，不过你可以新增实体。

这些特点可用于修改一幅很拥挤、稠密的图。

把不要修改层全锁定，这样不用担心错误地改动某些实体。

可见可在此基础上新增实体。

打印图层：关闭某个图层的打印后，该图层仍然可显示和编辑，仅仅是不会打印而已。

例如：在布局空间打印时，如果你需要在1张图纸上多比例出图，你就要建立多个视口，但是这些视口线默认情况下也会被打印，这时你可以将视口线放入一个专用的层中，再将这个层的打印关闭，就不会打印视口线了。

已关闭和冻结的图层也不会打印，被锁定的图层只要没有关闭打印就可以打印。

二、图层的设置有哪些原则呢？第一：在够用的基础上越少越好。

建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。

也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。

图层设置的第一原则是在够用的基础上越少越好。

两层含义，1、够用；2、精简。

图层图层名颜色线型内容轴线 DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台 BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子 COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱 COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱 COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱 COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱 COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门 WINDOW 4 CONTINUOUS 存放插入的门图块窗 WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞 WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标 AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面 GROUND 2 CONTINUOUS 地面与散水墙线 WALL 9 CONTINUOUS 存放各种材质的墙对象石墙 WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙 WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙 WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙 WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙 CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙 WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙 WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁 BEAM 9 CONTINUOUS 转结构条件图时使用面层 SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶 ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯 STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具 LVTRY 6 CONTINUOUS 洁具卫生隔断 LATRINE 6 CONTINUOUS 卫生隔断栏杆 RAIL 163 CONTINUOUS 栏杆扶手 HANDRAIL 3 CONTINUOUS 扶手房间 SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积 SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积 SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积 SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积 SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积 SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充 SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机 CAMERA 6 CONTINUOUS 相机轴文 AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标 PUB_DIM 3 CONTINUOUS 尺寸标注标高 DIM_ELEV 3 CONTINUOUS 标高标注坐标 DIM_COOR 3 CONTINUOUS 坐标标注索引符号 DIM_IDEN 3 CONTINUOUS 索引标注引出标注 DIM_LEAD 3 CONTINUOUS 引出标注符号 DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文 PUB_TEXT 7 CONTINUOUS 各种说明文字表格 PUB_TAB 7 CONTINUOUS 表格公窗 PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填 PUB_HATCH 8 CONTINUOUS 填充图案公框 PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名 WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线 S_WALL 9 CONTINUOUS 剖切到的墙线剖窗 S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块 S_BLOCK 7 CONTINUOUS剖梯 S_STAIR 9 CONTINUOUS 剖切到的楼梯层线 E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线 E_LINE 7 CONTINUOUS 立面可见线立窗 E_WINDOW 4 CONTINUOUS 立面门窗立块 E_BLOCK 7 CONTINUOUS立梯 E_STAIR 2 CONTINUOUS 立面楼梯建筑 TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗 TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影 TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线 BASE 5 CONTINUOUS 基线单墙 WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗 WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板 FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口 EAVES 7 CONTINUOUS 屋面檐口(组合用)玻璃 GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框 TITLE 4 CONTINUOUS (组合用)标注 DIM 3 CONTINUOUS (组合用)。

天正建筑使用技巧经验天正建筑使用技巧经验1、图层设置“0”层0层是默认层，白色是0层的默认色，因此，有时候看上去，显示屏上白花花一片。

这样做，绝对不可取。

0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。

定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。

“Defpoints”层Defpoints层是cad自定义的一个只能看而不能打印的层，对于一些有特殊需求的层可以设置在此层上。

图层打印图层后面都有一个打印选项，在打印图纸时需要注意观察此项，是否会有些图层设置为不打印。

我们也可以将一些平常用得到，但是不需要打印的图层设置为打印关闭。

2、UCS坐标对于一些斜边楼，可以输入ucs,接着输入ob选择你想要的物体，这样你的鼠标轴就会成为斜的。

恢复成正交时，输入ucs，接着输入w。

Vtenable 数值改为偶数改变缩放时视觉延迟Edgemode 数值改为1解决不相交也可以剪切和延伸Filedia 数值改为1一般不需要更改，如果出现打开文件无法选择而只能通过名称打开时，更改此项3、解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。

在天正软件里有个命令叫“统一标高”，可以解决这个问题。

快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。

4、天正复制及粘贴ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。

ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块在天正里面，使用ctrl+V复制的时候，其实按了ctrl+V后我们还可以对复制的对象进行镜像、90°旋转、自由旋转等操作以后在点放置点放入图纸中。

天正建筑图层意义、默认颜色(版本：8.2Build100917+SP1)42.套内面积SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线43.矮墙WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象44.玻璃GLASS 6 CONTINUOUS 门窗玻璃(组合用)45.隔墙WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象46.洁具LVTRY 6 CONTINUOUS 洁具47.面层SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层48.日窗TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型49.卫生隔断LATRINE 6 CONTINUOUS 卫生隔断50.相机CAMERA 6 CONTINUOUS 相机51.阳台BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬52.阳台面积SPACE_BALCONY6 CONTINUOUS 套内阳台面积名称与边界线53.表格PUB_TAB 7 CONTINUOUS 表格54.材质3T_ 7 CONTINUOUS 门窗框线(前缀)55.窗口WINDW 7 CONTINUOUS (组合用)56.窗名WINDOW_TEXT 7 CONTINUOUS 门窗编号57.房间SPACE 7 CONTINUOUS 房间名称、编号与边界线58.公窗PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口59.公共PUB_ 7 CONTINUOUS (前缀)60.公文PUB_TEXT 7 CONTINUOUS 各种说明文字61.立块E_BLOCK 7 CONTINUOUS62.立线E_LINE 7 CONTINUOUS 立面可见线63.临时TMP_ 7 CONTINUOUS (前缀)64.剖块S_BLOCK 7 CONTINUOUS65.剖面S_ 7 CONTINUOUS (前缀)66.其它OTHER 7 CONTINUOUS (前缀)67.墙-1WLL1 7 CONTINUOUS 墙层1(TArch3)_68.日影TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果69.三维3D_ 7 CONTINUOUS (前缀)70.锁定_LOCK_ 7 CONTINUOUS (前缀)71.填充HATCH 7 CONTINUOUS (组合用)72.图纸PW_ 7 CONTINUOUS (前缀)73.文字TEXT 7 CONTINUOUS (组合用)74.檐口EAVES 7 CONTINUOUS 屋面檐口(组合用)75.轴文AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字76.房间填充SPACE_HATCH 8 CONTINUOUS 房间面积填充图案77.公填PUB_HATCH 8 CONTINUOUS 填充图案78.充墙WALL 9 CONTINUOUS 存放各种材质的填充墙对象79.钢柱COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象80.梁BEAM 9 CONTINUOUS 转结构条件图时使用81.剖梯S_STAIR 9 CONTINUOUS 剖切到的楼梯82.剖线S_WALL 9 CONTINUOUS 剖切到的墙线83.墙线WALL 9 CONTINUOUS 存放各种材质的墙对象84.石墙WALL 9 CONTINUOUS 存放石材砌筑的墙对象85.石柱COLUMN 9 CONTINUOUS 存放石材构成的柱子对象86.砼墙WALL 9 CONTINUOUS 存放砼材料构成的墙对象87.砼柱COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象88.柱子COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象89.砖墙WALL 9 CONTINUOUS 存放砖砌筑的墙对象90.砖柱COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象91.建筑TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型92.栏杆RAIL 163 CONTINUOUS 栏杆天正给排水图层、颜色(版本8.2 Build100928)42.压力雨水标注DIM_压力雨 343.引出标注TWT_LEAD 344.用户1标注DIM_USER1 345.用户2标注DIM_USER2 346.雨水标注DIM_雨水 347.直饮水标注DIM_直饮 348.中水标注DIM_中水 349.轴标AXIS 350.坐标TWT_COOR 351.层线E_FLOOR 452.地热盘管PIPE-地暖 453.焓湿图等湿TH_焓湿D 454.立窗E_WINDOW 455.幕墙CURTWALL 456.剖窗S_WINDOW 457.热回水管线PIPE-热回水 458.热回水管线2PIPE-热回水中 459.热回水管线3PIPE-热回水高 460.热回水立管VPIPE-热回水 461.热回水立管2VPIPE-热回水中 462.热回水立管3VPIPE-热回水高 463.双线管PIPE-双管 464.屋顶ROOF 465.压力雨水管线PIPE-压力雨 466.压力雨水立管VPIPE-压力雨 467.雨水管线PIPE-雨水 468.雨水井WELL_雨水 469.雨水口TWT_雨水口 470.雨水立管VPIPE-雨水 471.纵断面图TWT_纵断面 472.玻璃GLASS 573.基线BASE 574.热给水管线2PIPE-热给水中 575.热给水管线3PIPE-热给水高 576.热给水立管VPIPE-热给水 577.热给水立管2VPIPE-热给水中 578.热给水立管3VPIPE-热给水高 579.用户2管线PIPE-循环给 580.用户2立管VPIPE-循环给水 581.中心线TWT_DOTE 582.矮墙WALL-PARAPET 683.隔墙WALL-MOVE 684.洁具LVTRY 685.面层SURFACE 686.喷淋管线PIPE-喷淋 687.喷淋管线2PIPE-喷淋中 688.喷淋管线3PIPE-喷淋高 689.喷淋立管VPIPE-喷淋 690.喷淋立管2VPIPE-喷淋中 691.喷淋立管3VPIPE-喷淋高 692.相机CAMERA 693.阳台BALCONY 694.用户1管线PIPE-市政给 695.用户1立管VPIPE-市政给水 696.表格TWT_TAB 797.窗口WINDW 798.窗名WINDOW_TEXT 799.地漏EQUIP_地漏7 100.房间SPACE 7 101.废水阀门VALVE_废水7 102.废水设备EQUIP_废水7 103.废水文字TEXT_废水7 104.给排水法兰TWT_法兰7 105.给水阀门VALVE_给水7 106.给水设备EQUIP_给水7 107.给水文字TEXT_给水7 108.公窗PUB_WINDW 7 109.公框TWT_TITLE 7 110.公文TWT_TEXT 7 111.焓湿图TH_焓湿图7 112.计算文字CALC_TEXT 7 113.井标注WELL_TEXT 7 114.立块E_BLOCK 7 115.立线E_LINE 7 116.凝结水阀门VALVE_凝结7 117.凝结水设备EQUIP_凝结7 118.凝结水文字TEXT_凝结7 119.喷淋阀门VALVE_喷淋7 120.喷淋设备EQUIP_喷淋7 121.喷淋文字TEXT_喷淋7 122.喷头EQUIP_喷淋7 123.剖块S_BLOCK 7 124.其它OTHER 7 125.其它阀门VALVE_其它7 126.其它管线PIPE-其它7 127.其它井WELL_其它7 128.其它立管VPIPE-其它7 129.其它设备EQUIP_其它7 130.其它文字TEXT_其它7 131.热给水阀门VALVE_热给水7132.热给水设备EQUIP_热给水7 133.热给水文字TEXT_热给水7 134.热回水阀门VALVE_热回水7 135.热回水设备EQUIP_热回水7 136.热回水文字TEXT_热回水7 137.水泵TWT_水泵7 138.水箱TWT_水箱7 139.天正给排水TWT 7 140.填充HATCH 7 141.文字TEXT 7 142.污水阀门VALVE_污水7 143.污水设备EQUIP_污水7 144.污水文字TEXT_污水7 145.消防阀门VALVE_消防7 146.消防设备EQUIP_消防7 147.消防文字TEXT_消防7 148.消火栓EQUIP_消火栓7 149.压力废水阀门VALVE_压力废7 150.压力废水设备EQUIP_压力废7 151.压力废水文字TEXT_压力废7 152.压力污水阀门VALVE_压力污7 153.压力污水设备EQUIP_压力污7 154.压力污水文字TEXT_压力污7 155.压力雨水阀门VALVE_压力雨7 156.压力雨水设备EQUIP_压力雨7 157.压力雨水文字TEXT_压力雨7 158.檐口EAVES 7 159.用户1阀门VALVE_USER1 7 160.用户1设备EQUIP_USER1 7 161.用户1文字TEXT_USER1 7 162.用户2阀门VALVE_USER2 7 163.用户2设备EQUIP_USER2 7 164.用户2文字TEXT_USER2 7 165.雨水斗EQUIP_雨水斗7 166.雨水阀门VALVE_雨水7 167.雨水设备EQUIP_雨水7 168.雨水文字TEXT_雨水7 169.直饮水阀门VALVE_直饮7 170.直饮水设备EQUIP_直饮7 171.直饮水文字TEXT_直饮7 172.中水阀门VALVE_中水7 173.中水设备EQUIP_中水7 174.中水文字TEXT_中水7 175.轴文AXIS_TEXT 7 176.道路ROAD 8天正暖通图层、颜色(版本8.2Build100917+SP1)。
