XK3190-C5使用说明书

XK3190-C602称重显示控制器使用说明书设备操作手册（2.06A版）上海柯力称重设备有限公司目录前言 (1)第一章面板示意图 (3)第二章参数设置 (4)第三章定量秤操作说明 (6)3.1定量秤控制参数设置 (6)3.2查询累计数据 (6)3.3定量秤操作方法 (8)3.4定量秤控制过程的描述 (11)3.4.1两种以下物料的加法秤 (11)3.4.2三种及以上物料的配料秤 (16)3.4.3非连续累计秤 (19)3.4.4减法秤 (22)第四章分选秤操作说明 (26)4.1分选秤控制参数设置 (26)4.2查询累计数据 (27)4.3分选秤操作举例 (29)4.4分选秤控制过程的描述 (31)4.4.1自控分选秤模式 (31)4.4.2外控分选秤模式 (32)4.4.3连续分选模式 (33)附录A错误提示信息 (34)附录B常见问题的处理 (36)附录C安全说明 (38)（2.06A版）前言本手册的使用说明本手册供XK3190-C602仪表的使用操作人员使用。

本手册是密码功能有效且尚未输入密码时的操作界面。

如果取消了密码功能或已输入过密码，操作方法请参考C602的《安装维护手册》。

C602仪表的《安装维护手册》供设备安装调试及维护人员使用。

本手册第一章是仪表的面板示意图。

第二章为仪表参数设置方法，供现场操作人员调整设备工作状态和参数。

第三章是仪表控制定量秤时的现场操作方法，介绍了仪表控制定量秤的参数设置和工作时序。

第四章是仪表控制分选秤时的现场操作方法，介绍了仪表控制分选秤的参数设置和工作时序。

这两章可帮助设备现场操作人员理解各个设置参数的意义。

附录为出错提示、常见问题的处理等信息。

当遇到仪表工作不正常并提示出错信息时，可查阅附录A和附录B，并及时通知设备维护人员，进行相应的处置。

本产品：型式评价证书编号：2010F367-31执行标准：GB/T7724-2008手册中键名用【】括起来。

XK3190 －A6 称重显示器使用说明书XK3190-A6使用说明书一、键功能：【开/关】: 开关键，在称重状态长按关机，断电状态长按开机【累清】：累清键，在标定状态下它是退出功能【功能】: kg/lb转换键，在标定状态下它是闪烁位左移功能【累加】：累加键，在标定状态下它是闪烁位右移功能【去皮】：去皮键，在标定状态下它是切换参数或光标闪烁位数字加一功能【置零】: 置零键，在标定状态下它是确认功能二、开/关机：1、按住开关【开/关】键约3秒，仪表开机进行笔划自检，初始化完成后自动进入称重状态。

（开机预热时间为15-30分钟）内置蓄电池首次使用时，务必先充足电后再使用。

2、开机时，如果秤台重量偏离零点,但仍在开机置零范围(满量程的±10%)以内，仪表将自动置零，零位指示符亮。

若在置零范围以外，则须调整秤体的零位或重新标定、设置。

3、称重状态下，按住【开/关】键约3秒，仪表关机。

三、置零操作：仪表毛重数据处于手动置零范围（满量程的±2%）内时，按【置零】键,可使仪表显示置零. 注：有皮重时不能置零.四、去皮操作:在仪表毛重数据为正且稳定时，按【去皮】键可实现去皮操作,去皮指示符亮。

若仪表在零位且已有皮重时，按【去皮】键则退出净重显示状态，皮重清零，去皮指示符熄灭.注:最大去皮为99999（不考虑小数点）。

五、累加、累显和清除累加操作：XK3190—A6具有重量累加、累显和累清功能，具体操作如下表:六、公斤和磅切换:在称重状态下,按下【功能】键,可以在公斤和磅状态进行切换。

（注：切换状态后，累计值自动清零）七、节电模式：在称重状态下,重量稳定不变3分钟就会进入节电状态,仪表会显示[ - ]从左到右移动.按任意键或改变重量，都可退出节电状态。

八、内置蓄电池充电接通交流电源，无论是否开机,仪表就开始对蓄电池充电。

（关机充电速度较快）充电时间约为24～28小时。

充满后蓄电池约可以使用36小时(典型值）。

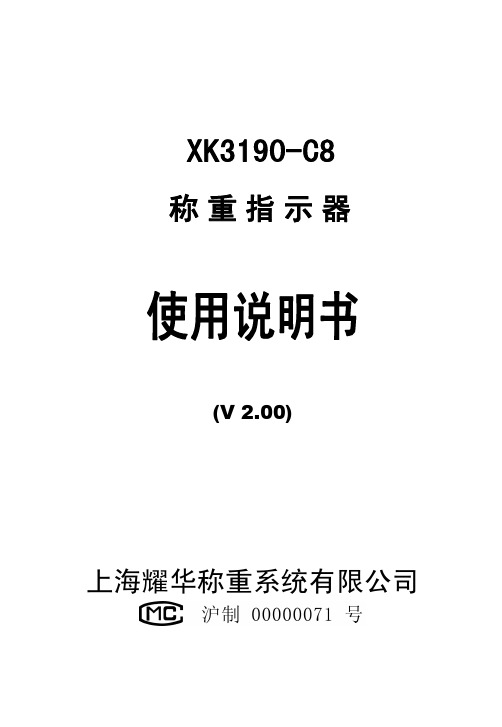

XK3190-C8称重指示器使用说明书(V 2.00)上海耀华称重系统有限公司目录手册使用说明（必读） ----------------------------------------------------------- 3第一章概述-------------------------------------------------------------------- 4第二章主要参数 --------------------------------------------------------------- 5第三章安装、接口与数据格式------------------------------------------------- 6一、仪表前、后功能示意图 ----------------------------------------------- 6二、传感器与仪表的连接 -------------------------------------------------- 8三、输入输出接口 ----------------------------------------------------------- 9四、大屏幕显示接口 -------------------------------------------------------- 9五、串行通讯接口 --------------------------------------------------------- 10六、模拟量输出 ------------------------------------------------------------ 11七、打印与存储 ------------------------------------------------------------ 13 第四章标定 ---------------------------------------------------------------------- 14 第五章参数设置 ---------------------------------------------------------------- 16一、【SEt 0】查询类参数 --------------------------------------------- 16二、【SEt 1】一般类参数 --------------------------------------------- 19三、【SEt 2】控制参数 ------------------------------------------------ 21四、【SEt 3】记录打印 ------------------------------------------------ 26 第六章操作说明 ---------------------------------------------------------------- 28一、开机及开机置零 ------------------------------------------------------ 28二、手动置零--------------------------------------------------------------- 28三、除皮--------------------------------------------------------------------- 28四、日期与时间的设置 --------------------------------------------------- 28五、启动/停止 -------------------------------------------------------------- 28六、峰值保持--------------------------------------------------------------- 29七、输入输出功能 --------------------------------------------------------- 29八、常用参数快速设置 --------------------------------------------------- 29 第七章控制过程详解 --------------------------------------------------------- 30一、模式0（1种配料的加法模式） ----------------------------------- 30二、模式1（1种配料的减法模式） ----------------------------------- 321三、模式2（两种料加法秤） ------------------------------------------- 34四、模式3（分选模式） ------------------------------------------------- 36 第八章维护保养及注意事项 ------------------------------------------------ 41 附录一出错信息提示 --------------------------------------------------------- 43 附录二大屏幕数据波形图及格式 -------------------------------------------- 45 附录三串行通信－指令应答方式的数据格式 ----------------------------- 46 附录四常见问题处理方法----------------------------------------------------- 48亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2手册使用说明（必读）为客户能正确使用仪表，用户必须了解本手册中相关内容。

xk3190~A9+使用说明书XK3190-A9＋称重显示控制器2008年01月版鲁成衡器第一章技术参数 1 第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法10一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项16 第五章信息提示16 附录18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度:3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号围-16 mV～18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

XK3190-C606+/C606+_24V 称重显示控制器使用说明书V1.06a本产品执行GB/T 7724-2008国家标准上海耀华称重系统有限公司制造目录第一章 概述 (4)第二章 主要参数 (5)第三章 仪表接口 (7)一、电源接口 (7)二、传感器接口 (7)三、打印机接口 (8)四、串行通讯接口 (8)五、输入输出接口 (8)六、USB接口 (12)七、模拟量输出接口 (12)八、电流环大屏幕接口 (12)第四章 基本操作 (13)一、快捷键 (13)二、快捷键使用与操作示例 (13)三、控制逻辑时序图 (16)1、PLC模式时序图 (16)2、有称重斗模式时序图 (19)3、无称重斗模式时序图 (22)4、散粮秤模式时序图 (25)5、灌装秤模式时序图 (28)四、仪表操作步骤 (31)第五章 参数设置与标定 (32)一、设置说明 (32)二、【SET 0】查询类参数 (33)三、【SET 1】通讯类参数 (35)四、【SET 2】控制类参数 (39)五、【SET 3】标定 (43)六、【SET 4】计量相关参数检查 (44)第六章 仪表安装与连接 (48)一、传感器与仪表的连接 (49)1二、输入输出端口与设备的连接 (49)三、串口连接与通讯格式 (51)四、前面板，后面板，主板，电源板示意图 (53)第七章 网络及USB接口 (58)一．PROFIBUS (58)二．以太网 (59)三．USB 主设备功能 (61)附录A 错误提示信息 (64)附录B 继电器板示意图 (67)附录C 通讯口详细介绍 (69)模式0：连续发AD码 (69)模式1：连续发重量信号 (69)模式2：作为打印口 (70)模式3：一般指令应答方式的数据格式 (70)模式4/5：Modbus总线方式 (73)附录D 常见问题的处理 (89)附录E 安全说明 (92)2本手册叙述中采用以下术语：主显示器：显示窗上半部分的0.56英寸LED数码管为主显示器，显示重量数据，设置数据等主要信息。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

【最新整理，下载后即可编辑】XK3190-C8称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3 第二章主要参数-------------------------------------------------------------------- 4第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26 一、开机及开机置零---------------------------------------------------------26 二、手动置零------------------------------------------------------------------26 三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26 五、启动/停止-----------------------------------------------------------------26 六、峰值保持------------------------------------------------------------------27 七、输入输出功能------------------------------------------------------------27 八、常用参数查询------------------------------------------------------------27 第六章 控制过程详解------------------------------------------------------------28 一、模式 0（1种配料的加法模式） -------------------------------------28二、模式 1（1种配料的减法模式） -------------------------------------30 三、模式 2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式 3（分选模式）---------------------------------------------------34 附录一 出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式 ----------------------------------------------40附录三串行通信－指令应答方式的数据格式 -------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。

XK3190-C8 称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3第二章主要参数-------------------------------------------------------------------- 4 第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11 第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26一、开机及开机置零---------------------------------------------------------26二、手动置零------------------------------------------------------------------2 6三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26五、启动/停止-----------------------------------------------------------------26六、峰值保持------------------------------------------------------------------2 7七、输入输出功能------------------------------------------------------------27八、常用参数查询------------------------------------------------------------27第六章控制过程详解------------------------------------------------------------28一、模式 0（1种配料的加法模式）-------------------------------------28二、模式 1（1种配料的减法模式）-------------------------------------30三、模式 2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式 3（分选模式）---------------------------------------------------34附录一出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式----------------------------------------------40附录三串行通信－指令应答方式的数据格式-------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用 MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达 80次/秒的转换速度。

XK3190-C606+称重显示控制器基本操作方法一、快捷键本仪表快捷键与数字键盘复用。

数字键对应功能如下：【1】—总重：设置吨包重量、散粮秤预计重量【2】—总包：设置有斗秤、无斗秤、灌装秤循环次数【3】—配方：选择10组配方之一【4】—提前量：提前量值设定。

【5】—零允：零点允差或称零区范围。

【6】—标允：目标值允差。

【7】—快进：快加料目标值设定。

【8】—慢进：慢加料目标值设定。

重量到（目标值减慢进值）时转入慢加状态。

【9】—目标：目标值即定量值设定。

【0】—皮重：此功能保留扩展用。

【功能】—功能：用于将仪表数据写入U盘。

二、快捷键使用与操作示例快捷键操作使用方法详见表4-1，以下是简要示例：配方输入和包装启动操作如下：若用户包装配方为：目标值180kg；快速包装值为120kg；慢速为50kg，提前量为2kg；则输入如下：1．先按“目标”键，然后按数字键输入180后，按【进入】键，确认并结束操作。

2．按“快进”键，然后按数字键输入120后，按【进入】键，确认并结束操作。

3．按“慢进”键，然后按数字键输入50后，按【进入】键，确认并结束操作。

4．按“提前量”键，然后按数字键输入2后，按【进入】键，确认并结束操作。

表4-1 快捷键使用三、控制逻辑时序图下面逻辑图中阴影部分表示其状态可忽略，高或者低都不会影响其他控制部分；箭头指向表示前者是后者的启动或者停止的条件（有可能要满足多个条件才能启动，图中并未全部画出，图中标记仅对用户理解控制流程提供参考）。

1、PLC模式时序图2、有称重斗模式时序图3、无称重斗模式时序图4、散粮秤模式时序图散粮秤结束工作的描述：IN1信号无效后，循环结束（完成放料）结束工作。

IN1信号有效，达到预计的总重，输出重量到信号（OUT0），如果允许重量不稳定时停止工作或重量已稳定，则记录最后一秤的重量后结束工作。

IN1信号有效的状态下，按【退出】键或IN3 信号的上升沿有效，如果允许重量不稳定时停止工作或重量已稳定，则记录最后一秤的重量，结束工作。

上海耀华xk3190-c8+称重显示控制器说明书
XK3190-C8+称重控制仪表新增功能：
1、模拟量隔离输出；
2、软件操作菜单简化，一键进入设定目标状态；
3、采用独立菜单模式，常用参数和高级参数独立设置。

基本功能
3路光隔离开关量输入，3路开关量(内置3路继电器)输出控制高精度A/D转换，可读性达1/30000
5点非线性修正
换表无需重新标定，只需输入原仪表的参数即可使用
集加/减法秤/分选秤/上下限报警/峰值保持等功能于一体
定量值、提前量、上下限、节点延时等参数可根据应用自由设置加/减法秤模式下可选1-2种配料，分选秤模式下可选外控/自检/自由上下限模式
XK3190-C8+称重控制仪表技术参数
准确度等级：3级，n=3000
AD转换方式：Σ-△转换方式
AD转换码：24bit
转换速度：80次/秒
输入信号范围：-19mV～+19mV
输入灵敏度：≥1uV/e
非线性：≤0.01%F.S
满量程温度系数：≤8PPM/℃
传感器供桥电源：DC：5V；350mA
传感器连接个数：1~8
XK3190-C8+称重控制仪表使用说明书上海耀华C8+称重控制仪表C8+称重显示器。

XK3190-A12E型电子秤使用说明书适用：A12E型电子地磅，A12E型电子台秤，A12E型电子叉车秤的使用说明：目录第一章主要参数－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-1第二章显示与键盘－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-5一. 开机及开机自动置零二. 手动置零（半自动置零）三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项－－－－－－－－－－－－－－－－－－－－－－－－－－－－-8第五章信息提示－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－9在使用仪表前，敬请仔细阅读说明书!第一章主要参数1. 型号：XK3190－A12/A12E称重显示器2. 准确度: n=30003. 采样速度：10次/秒4. 传感器灵敏度范围：1.5～3mV / V5. 分度值：1/2/5/10/20/50可选6. 显示：6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可9. 使用电源: 蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃（1）上海台之衡工贸有限公司第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器计数功能* 去皮稳定零点# 功能* 去皮置零开/关交流欠电压XK3190－A12E称重显示器计数功能* 去皮稳定零点# 功能* 去皮置零（图2 - 1 ）显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。

xk3190c80标定说明书
XK3190C8仪表采用高速的模数转换技术。

根据说明书说的适用于电子配料秤、定值秤、分选秤等控制场合，同时具有上下限报警、峰值保持功能。

模拟量隔离输出；软件操作菜单简化，一键进入设定目标状态；采用独立菜单模式，常用参数和参数独立设置。

3路光隔离开关量输入，3路开关量输出控制，5点非线性修正换表无需重新标定，只需输入原仪表的参数即可使用。

打开标定开关仪表后面CLA孔位，黑色开关拨到NO，按F1键和输入键，仪表显示（CLA）表示进入标定状态，显示E01；按“置零”和“除皮”键；选分度值；选好后按输入键，显示dC0.0；小数点03；选好后按输入键，显示r0；1：跳过当前灵位确定，按输入，显示零位确认，按输入，显示当前AD码；等稳定后，按输入，noLoAd1加载砝码，按输入，显示当前AD码，等稳定后，按输入，输砝码值，输好砝码值待稳定后，按输入显示砝码重量；标定完毕。

关掉标定开关。

称重显示控制器采用单片微处理器及高速的转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。

本显示器可方便地与电阻应变式传感器连接组成配料秤、定量包装秤、控制秤等，适用于各种高速度与高精度称重要求的控制场合。

XK3190-A1+称重显示器使用说明标定，当模块称重不准，或年初刚开机的时候需要标定称重模块。

1首先打开仪表后面标定开关，（打开螺丝，向上合开关）然后回到正面按8进行标定。

2完成第上图的合上标定开关后，回到操作面板，按8标定就可以，正常进入标定流程，进行标定了，流程具体在下面表中列出。

根据表格一步一步输入参数就可以了。

★注：第6、7、8、9步中如按[称重]表示不执行，直接转人下一步。

H、L、td表示三个标定参数，请务必记录下来备用。

一旦仪表的标率因干扰丢失，只要在此步骤中输入记录的原参数，即可恢复原来标定的参数，可节约大量的时间，省略重新标定的过程。

仪表通讯参数的设置：(1). 通讯参数通讯参数由通讯地址、波特率、通讯方式三组参数组成。

注2：老D2+连续通讯格式，数据以ASCⅡ码方式输出，每帧8个字节（包括小数点）。

数据先传低位后高位，各帧之间用“＝”分割。

发送数据为净重（即仪表显示值），如当前仪表显示值为70.15，则仪表连续发送51.0700＝51.0700＝51.0700……新D2+（300吨）连续通讯格式，数据以ASCⅡ码方式输出，每帧9个字节（包括小数点）。

数据先传低位后高位，各帧之间用“＝”分割。

发送数据为净重（即仪表显示值），如当前仪表显示值为70.15，则仪表连续发送51.07000＝51.07000＝51.07000……操作方法一.开机及开机自动置零1.接通交流电源或外置蓄电池，并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称重状态。

2.在笔划自检过程中，按任意键跳过自检。

3.开机时，如果秤上的重量偏离零点，但仍在开机置零范围内，仪表将自动置零。

开机置零范围的参数选择、设置方法详见标定的有关章节。

正常工作时应把标定开关拨到禁止标定的位置（左边）。

二.手动置零(半自动置零)1.按[置零]键，可以使仪表回零，此时零位标志符亮。

2.显示值偏离零点,但在置零范围以内时，[置零]键起作用。

XK3190-C8称重指示器使用说明书(1.02版)上海耀华称重系统有限公司目录第一章概述--------------------------------------------------------------------------3 第二章主要参数--------------------------------------------------------------------4 第三章安装、接口与数据格式--------------------------------------------------5一、仪表前、后功能示意图-------------------------------------------------5二、传感器与仪表的连接----------------------------------------------------7三、输入输出接口-------------------------------------------------------------8四、大屏幕显示接口----------------------------------------------------------8五、串行通讯接口-------------------------------------------------------------9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11 第四章参数设置与标定----------------------------------------------------------13一、【SEt0】查询类参数------------------------------------------------13二、【SEt1】一般类参数------------------------------------------------16三、【SEt2】控制参数---------------------------------------------------18四、【SEt3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24 第五章操作说明-------------------------------------------------------------------26一、开机及开机置零---------------------------------------------------------26二、手动置零------------------------------------------------------------------26三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26五、启动/停止-----------------------------------------------------------------26六、峰值保持------------------------------------------------------------------27七、输入输出功能------------------------------------------------------------27八、常用参数查询------------------------------------------------------------27第六章控制过程详解------------------------------------------------------------28一、模式0（1种配料的加法模式）-------------------------------------28二、模式1（1种配料的减法模式）-------------------------------------30三、模式2（两种料加法秤）---------------------------------------------321四、模式3（分选模式）---------------------------------------------------34附录一出错信息提示------------------------------------------------------------39附录二大屏幕数据波形图及格式----------------------------------------------40 附录三串行通信－指令应答方式的数据格式-------------------------------41 亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2第一章概述XK3190—C8称重显示控制器采用MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。

Yaohua XK3190-C601 Batch operating ManualXK3190-C601WEIGHING INDICATOR(BATCHING VERSION)MANUALPLEASE READ THIS MANUAL VERY CAREFULLYBEFORE OPERATINGDec 2006Specifications subject to change without prior noticeCONTENTS1.GETTING STARTED2.TECHNICAL PARAMETERS AND SPECIFICATIONSYOUT AT FRONT AND DESCRIPTION4.Parameter Setting and Calibration5.INSTRUCTION FOR OPERATION6.OPERATION ERROR CODES7.APPENDIX 1. GETTING STARTEDCAUTION•This is not a toy. Keep out of reach of children;•This indicator is not an explosion proof device;•This indicator is not a water proof device;•Do not open this indicator, no user serviceable parts inside.Always contact supplier for service.1.1 IntroductionXK3190-C601 weighing indicator (batching version) adopts MCS-51 SCM and high speed Σ – Δ A/D conversion method with max.100 times/s conversion speed. It can make up batching scale with load cell and other mechanical parts, applied in high speed and high precision weighing control occasion.1.2 Features•Calibration and operation all by panel keys;•With parallel printing interface connected to stylus printer;•Able to print out weighing records, accumulation value and formula;•Able to save/check/delete weighing records, data protection at sudden power failure;•With real clock, calendar;•Able to set zero tracking range and auto/manual zero range;•Able to set A/D conversion speed and digital1This is a “Table of Contents preview” for quality assuranceThe full manual can be found at /estore/catalog/ We also offer free downloads, a free keyboard layout designer, cable diagrams, free help andsupport. : the biggest supplier of cash register and scale manuals on the net。

（计数）使用说明书一、开机( 开机预热分钟以上)：按【开】键，仪表上电并进行显示笔划自检，完成后进入计数工作状态。

内置蓄电池首次使用时，务必先充足电后再使用！二、置零操作：在仪表毛重数据处于手动置零范围内时，按【置零】键，可使仪表显示置零。

有皮重时不能进行置零操作。

三. 去皮操作：在仪表重量数据稳定、非负且不处于零位时，按【去皮】键可实现去皮操作，去皮指示符亮。

若仪表在零位且已有皮重时，按【去皮】键则退出净重显示状态，皮重清零，去皮指示符熄灭。

四.计数操作：在计数工作方式下，有两种计数方式：一种是计数物品单重不知的情况下通过在秤台上放置一定数量的计数样本，设定样本数量获得单重进行计数；第二种方式是计数物品单重已知的情况下直接单重设定进行计数。

）样本数量设定方式计数：先在秤台上放一定数量的计数样本，等称量数据稳定后，由数字键输入秤台上样本的实际数目，然后按【数量设定】键确认，等仪表按设定的样本数计算出单重（在单重行显示）就可以开始进行计数。

）单重设定方式计数：通过数字键输入当前要计数物品的单重，然后按【单重设定】键确认，就可以开始进行计数。

计数操作注意事项：.单重的单位是克（），单重的小数点比重量的小数点多一位。

.设定样本数目进行计数，样本不能放得太少，否则影响计数精度，建议一般在到以上。

.样本数输入或不含小数点的单重数据输入中，如果数据输入后在秒后仍旧未按【数量设定】键或【单重设定】键确认，则仪表会都按输入的数据为样本数目而自动计算单重并开始计数。

.如果重量数据为负则仪表不计数（件数显示行显示为）；由数量设定计算出的单重或输入的单重如果小于个分度,仪表就认为单重不足，此时单重数据前面会显示“”，表示单重不足；如果由数量设定计算出的单重小于个分度，仪表将显示“ 10”，表示“单重严重不足”，此次设定无效；如果大于单重显示行所能显示的范围，仪表将显示“”,表示单重显示溢出，但此时仍可以正常计数。

注：在累计次数未溢出的情况下，最大累计和为（不含小数点）；在累计和未溢出得情况下，最多累计次数为；累计次数或累计和溢出时，仪表单重显示行或件数显示行显示“”。

上海耀华仪表XK3190-A9+标定说明及步调之青柳念
文创作
1、把仪概况前的标定开关拨到标定状态，或者插上标定头(即出厂时，配件中有一个15芯的插头，它的14和15脚是端接的)
2、按功能显示【E **】输入分度值(如10kg)按10显示【E 10】按输入
3、显示【dc *】输入小时点位数(0-4)<如无小数点0>按0 显示【dc 0】按输入
4、显示【Pn VWXYZ】输入系统参数；按
1 2 3 显示【Pn 00123】按输入
5、显示【F *****】输入满量程值(如30000) 按30000显示【F30000】按输入
6、显示【noLoAd】零位确认，此时秤上无货物，并等稳定标识符亮起；按输入
7、显示【AloAd1】加载砝码以很多于满量程的50%，越接近满量程越好.例如20000kg，按2000等稳定标识符亮；按输入显示【20000】；
8、显示【H ******】按输入显示【c******】按输入显示【c H ** **】按输入
9、显示【Adr **】通讯地址(0-26)<例如1>按1显示【Adr 01】按输入
显示【bt *】串行通讯的波特率(0-4)分别暗示波特率为600、1200、2400、4800、9600<例如4>按4 显示【bt4】按输入
10、显示【t F *】串行通讯方式：0-持续发送方式，不接纳；1-指令应答方式<例如0>按0 显示【tF0】按输入显示：称重状态.标定竣事！
11、标定后必须拔下标定头，或者拨回标定开关.。
