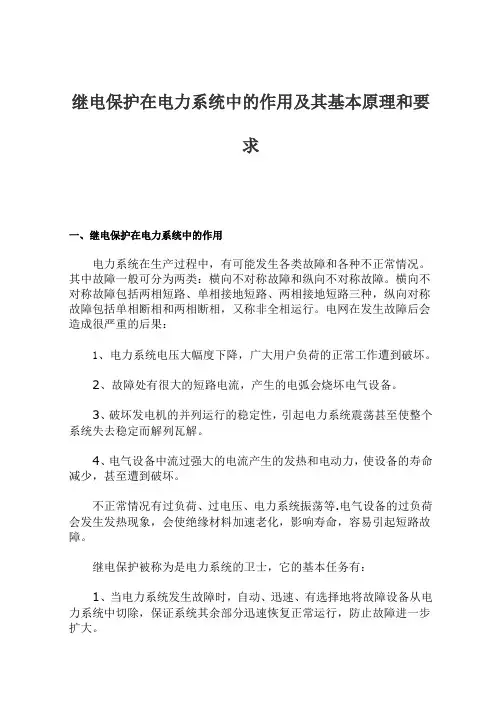

继电保护在电力系统中的作用及其基本原理和要求一、继电保护在电力系统中的作用电力系统在生产过程中，有可能发生各类故障和各种不正常情况。
其中故障一般可分为两类：横向不对称故障和纵向不对称故障。
横向不对称故障包括两相短路、单相接地短路、两相接地短路三种，纵向对称故障包括单相断相和两相断相，又称非全相运行。
电网在发生故障后会造成很严重的后果：1、电力系统电压大幅度下降，广大用户负荷的正常工作遭到破坏。
2、故障处有很大的短路电流，产生的电弧会烧坏电气设备。
3、破坏发电机的并列运行的稳定性，引起电力系统震荡甚至使整个系统失去稳定而解列瓦解。
4、电气设备中流过强大的电流产生的发热和电动力，使设备的寿命减少，甚至遭到破坏。
不正常情况有过负荷、过电压、电力系统振荡等.电气设备的过负荷会发生发热现象，会使绝缘材料加速老化，影响寿命，容易引起短路故障。
继电保护被称为是电力系统的卫士，它的基本任务有：1、当电力系统发生故障时，自动、迅速、有选择地将故障设备从电力系统中切除，保证系统其余部分迅速恢复正常运行，防止故障进一步扩大。
2、当发生不正常工作情况时，能自动、及时地选择信号上传给运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。
可见继电保护是任何电力系统必不可少的组成部分，对保证系统安全运行、保证电能质量、防止故障的扩大和事故的发生，都有极其重要的作用。
二、继电保护的基本原理和基本要求电力系统从正常情况运行到故障或不正常运行时，它的电气量（电流、电压的大小和它们之间的相位角等）会发生非常显著的变化，继电保护就是利用电气的突变来鉴别系统有无发生故障或不正常运行状态，根据电气量的变化测量值与系统正常时的电气参数的对比来检测故障类型和故障范围，以便有选择的切除故障。
测量元件将保护对象（输电线路、主变、母线等电气设备）的电气量通过测量元件（电流互感器和电压互感器）转换为继电保护的输入信息，通过与整定值（继电保护装置预先设置好的参数）进行比较，鉴别被保护设备有无故障或是否在正常状态运行，并输出相应的保护信息。
电力系统继电保护原理引言电力系统继电保护是电力系统中非常重要的一部分，它的作用是保护发电、输电和配电设备以及负载设备，以防止电力系统发生故障。
本文将详细介绍电力系统继电保护的原理以及其在电力系统中的应用。
一、继电保护的概述继电保护是电力系统中的一项重要技术，用于及时发现和切除发电、输电和配电系统中的故障。
它起着安全、稳定运行电力系统的作用。
继电保护系统主要由继电保护装置、CT（Current Transformer）和PT（Potential Transformer）、配电自动化装置和通信装置等组成。
二、继电保护原理1. 继电保护装置继电保护装置是实现继电保护功能的关键设备。
它通过对电力系统各个部分电压和电流的测量，来实现故障的检测和切除。
根据检测到的电压和电流信号，继电保护装置会发出指令来切断电路，防止故障进一步扩大。
2. CT和PTCT（Current Transformer）和PT（Potential Transformer）是继电保护装置中的关键设备，用于将电流和电压信号转换为继电保护装置可处理的信号。
CT和PT通常与高压电力系统中的电流和电压传感器配合使用，将高电压和高电流信号降低到继电保护装置可处理的范围。
3. 配电自动化装置配电自动化装置是电力系统中常用的继电保护装置之一。
它可以实现对配电系统的自动化控制、故障检测和切除。
配电自动化装置通过测量电流和电压信号，来判断是否有电力系统故障，并根据设定的保护动作条件，自动切除故障电路，保证电力系统的安全运行。
4. 通信装置通信装置在电力系统继电保护中起着重要的作用。
它通过与其他继电保护装置和监控系统进行通信，实时传输电力系统状态信息，以实现对电力系统的远程监控和故障处理。
通信装置可以使继电保护系统具备远程操作、远程监控和远程维护等功能。
三、继电保护在电力系统中的应用1. 发电系统在发电系统中，继电保护主要用于保护发电机和变压器等重要设备。
继电保护工作原理
继电保护工作原理是指通过继电器将电力系统各部件的状态信息传递给保护设备，实现对电力系统的保护。
其工作原理主要包括以下几个方面：
1. 电流保护：电流保护主要是通过测量电路中的电流来判断是否存在过载、短路等故障。
当电流超过设定值时，继电器会被动作，将信号发送给保护设备，从而切断故障电路。
2. 过电压保护：过电压保护是通过对系统中电压进行监测和测量，当电压超过设定值时，继电器会动作，将信号传递给保护设备，以避免电气设备受到损坏。
3. 低电压保护：低电压保护基本原理与过电压保护相似，但是保护对象是电压过低的情况。
当电压低于设定值时，继电器会触发保护动作，以避免设备在电压过低情况下无法正常工作。
4. 频率保护：频率保护用于监测电力系统的频率，当频率偏离正常范围时，继电器会动作，将信号传递给保护设备，以防止电力系统发生频率过高或过低的故障。
5. 距离保护：距离保护是用于判定系统中发生故障的位置，以便精确地切除故障区域。
它通过测量故障点电流和电压的相位差来判断故障的距离，从而实现保护动作。
6. 差动保护：差动保护是一种用于保护输电线路和变压器的重要方式。
它基于物理定律，通过比较输入和输出电流的差值，
来判定是否存在异常情况，如短路、接地等故障。
综上所述，继电保护工作原理是通过测量和比较电力系统中各种参数（电流、电压、频率等）的数值，判断系统是否存在故障，并通过继电器将信号传递给保护设备，实现对电力系统的自动保护。
继电保护的工作原理及应用一、引言继电保护是电力系统中一项重要的技术手段，其主要作用是监测和保护电力设备，以确保电力系统的安全运行。
本文将介绍继电保护的工作原理及其在电力系统中的应用。
二、继电保护的工作原理继电保护的工作原理主要基于电力设备的电流、电压、频率等参数的监测和判断。
当这些参数超过设定的阈值或发生异常变化时，继电保护将发出信号，触发相应的保护动作。
下面列举了继电保护的几种常见工作原理：•过流保护：监测电流，当电流超过设定值时，保护动作触发，切断电源，以保护电力设备。
•差动保护：通过对电流进行比较，检测电流差异，当差异超过预设阈值时，触发保护动作。
•零序保护：监测电力系统的零序电流，一般用于检测接地故障。
•距离保护：测量故障点与保护装置之间的距离，判断故障类型，并触发相应的保护动作。
•欠频保护：监测电力系统频率，当频率低于设定值时，触发保护动作。
三、继电保护的应用继电保护广泛应用于电力系统的各个环节，下面列举了几个常见的应用场景：1.变电站继电保护：变电站是电力系统中的重要环节，继电保护系统在变电站中起着至关重要的作用。
它能够检测变电站中的各个电力设备，如变压器、断路器等是否正常运行，一旦检测到异常情况，能够及时发出警报并切断电源，防止事故的发生。
2.输电线路继电保护：继电保护系统在输电线路中也起到非常重要的作用。
它能够监测电流和电压的变化，检测并定位线路故障，如短路、断线等。
及时触发保护动作，使故障区间与其余正常区间隔离，确保电力系统的稳定和安全运行。
3.发电机继电保护：发电机是电力系统的核心组件之一，对于发电机的保护尤为重要。
继电保护系统能够监测发电机的电流、电压、频率、温度等参数，一旦检测到故障，能够及时切断电源，防止进一步损坏发电机。
4.用电继电保护：继电保护系统在用电过程中也有重要应用。
它能够监测用户侧的电流和电压，当电流超过额定值时，能够切断电源，防止过载引起的事故。
同时，继电保护系统还能够检测电力系统的电能质量，如电压波动、谐波等，保证用户用电的稳定和可靠。
