最新版砌体结构工程施工(胡兴福)完美版课件2.混凝土小型空心砌块砌体施工工艺
- 格式:ppt
- 大小:992.50 KB
- 文档页数:20

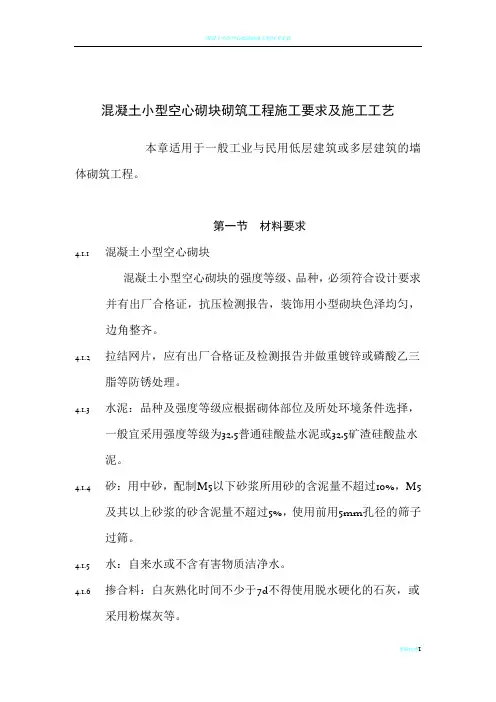

混凝土小型空心砌块砌筑工程施工要求及施工工艺本章适用于一般工业与民用低层建筑或多层建筑的墙体砌筑工程。
第一节材料要求4.1.1混凝土小型空心砌块混凝土小型空心砌块的强度等级、品种,必须符合设计要求并有出厂合格证,抗压检测报告,装饰用小型砌块色泽均匀,边角整齐。
4.1.2拉结网片,应有出厂合格证及检测报告并做重镀锌或磷酸乙三脂等防锈处理。
4.1.3水泥:品种及强度等级应根据砌体部位及所处环境条件选择,一般宜采用强度等级为32.5普通硅酸盐水泥或32.5矿渣硅酸盐水泥。
4.1.4砂:用中砂,配制M5以下砂浆所用砂的含泥量不超过10%,M5及其以上砂浆的砂含泥量不超过5%,使用前用5mm孔径的筛子过筛。
4.1.5水:自来水或不含有害物质洁净水。
4.1.6掺合料:白灰熟化时间不少于7d不得使用脱水硬化的石灰,或采用粉煤灰等。
4.1.7外加剂:砂浆中掺入的早强剂、缓凝剂、防冻剂、塑化剂应经检验和试配符合要求后使用。
有机的塑化剂应有砌体强度的型式检验报告。
第二节主要机具4.2.1柳叶铲、托试尺、卷尺、皮数杆、木槽、小水桶、扫帚、水平尺、勾缝抹子、小白线、试坠等。
第三节作业条件4.3.1根据建筑结构施工图,砌体特点,块型尺寸、楼层标高、芯柱数量、梁、柱及门窗位绘制好砌块排列图。
4.3.2弹好轴线、墙身线、门窗洞口线经验线符合设计要求办理好预检。
4.3.3按设计标高把基础平面或楼地面找平。
并在每道墙转角处立好皮数杆。
4.3.4砂浆和灌孔用混凝土由试验室做好试配,准备好试模。
4.3.5小砌块在砌筑前不宜浇水,在气候炎热干燥条件下在砌筑前梢加洒水湿润,小砌块在砌筑前应清除表面。
第四节操作工艺4.4.1工艺流程:4.4.2砌筑砂浆拌制:应按设计强度等级进行试配。
砂浆应有良好的合易性和保水性,稠度宜为55±5mm,分层度不宜大于20mm。
砂浆应采用机械搅拌。
水泥砂浆和水泥混合砂浆搅拌时间不少于2min,掺用外加剂和掺合料的砂浆不得少于3min。
砌体砌筑工程施工实训ppt课件目录•砌体砌筑工程概述•施工前准备与材料选择•砌筑基本技能训练•常见砌体结构施工实训•特殊部位砌筑技巧探讨•质量检查与验收标准解读•总结回顾与拓展延伸CONTENTSCHAPTER01砌体砌筑工程概述定义与分类定义砌体砌筑工程是指利用砌块、砖、石等建筑材料,通过砂浆等粘结材料,按照一定的砌筑方法和技术要求,构筑成各种形状和尺寸的建筑物或构筑物的施工过程。
分类根据使用材料的不同,砌体砌筑工程可分为砖砌体、石砌体、砌块砌体等;根据施工方法的不同,可分为手工砌筑和机械砌筑。
历史与发展历史砌体砌筑工程历史悠久,早在古代,人们就开始使用砖、石等材料进行建筑。
随着生产技术的发展和社会的进步,砌体砌筑工程不断发展和完善。
发展近年来,随着新型建筑材料和施工技术的不断涌现,砌体砌筑工程正朝着高效、节能、环保的方向发展。
同时,计算机技术和数值模拟方法的应用也为砌体砌筑工程的设计和施工提供了有力支持。
砌体结构特点与优势特点砌体结构具有取材方便、造价低廉、保温隔热性能好、耐火耐久等优点。
同时,由于砌体材料的多孔性和脆性,使得砌体结构在受力性能方面存在一定的局限性。
优势与钢筋混凝土结构相比,砌体结构具有自重轻、节约材料、缩短工期等优势。
此外,在地震等自然灾害中,砌体结构具有较好的抗震性能,能够减少人员伤亡和财产损失。
CHAPTER02施工前准备与材料选择审查施工图纸的完整性和准确性,确保图纸符合设计规范和施工要求。
了解设计意图和工程特点,明确各部位砌体砌筑的施工工艺和质量标准。
进行施工图纸交底,使施工人员充分理解设计意图和施工要求,确保施工顺利进行。
施工图纸审查及交底材料选用与验收标准根据设计要求,选用符合规范要求的砌块、砂浆等材料。
对进场的砌块进行外观检查,确保其尺寸准确、外观整洁,无裂缝、缺棱掉角等缺陷。
对砂浆进行试配,确定合适的配合比,确保其和易性、保水性和强度等性能满足施工要求。
搭设安全设施,如安全网、安全栏杆等,确保施工人员的人身安全。
混凝土小型空心砌块砌筑工艺标准1.适用范围:本工艺标准适用于一般工业与民用建筑普通混凝土小型空心砌块砌筑工程。
2.材料要求:2.1砌体工程所用的材料应有产品的合格证书、产品性能检测报告。
块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复试报告。
严禁使用国家明令淘汰的材料。
2.2混凝土小型空心砌块:2.2.1砌块强度等级符合设计要求。
施工时所用的小砌块的产品龄期不应小于28d。
2.2.2运到现场的小砌块,应分规格分等级堆放,堆垛上应设标志,堆放现场必须平整,并作好排水,堆放高度不宜超过1.6m,堆垛之间应保持适当的通道。
2.3 砌筑砂浆:砌筑砂浆包括普通砂浆和砌块墙体专用砂浆。
宜采用专用砂浆,强度等级符合设计要求。
2.3.1水泥:应采用普通硅酸盐水泥或矿渣硅酸盐水泥,水泥强度等级应根据砂浆强度等级选择。
水泥进场使用前,应分批对其强度、安定性进行复验。
检验批应以同一生产厂家、同一编号为一批。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时,应复查试验,并按其结果使用。
不同品种的水泥,不得混合使用。
2.3.2砂:宜采用中砂。
不得含有有害杂物。
砂的含泥量应满足下列要求:2.3.2.1对水泥砂浆和强度等级不小于M5的水泥混合砂浆,不应超过5%;2.3.2.2对强度等级小于M5的水泥混合砂浆,不应超过10%;2.3.2.3人工砂、山砂、特细砂应经试配能满足砌筑砂浆技术条件要求。
2.3.3消石灰:采用符合JC/T 481规定的钙质消石灰粉或成品石灰膏。
2.3.4掺和料:通常采用石灰膏或粉煤灰。
石灰膏使用时,生石灰熟化时间不得少于7d,磨细石灰粉熟化时间不得少于2d,严禁采用脱水硬化的石灰膏。
粉煤灰的品质指标应符合《粉煤灰在混凝土及砂浆中应用技术规程》JGJ28的规定。
2.3.5外加剂:凡在砂浆中掺入有机塑化剂、减水剂、早强剂、缓凝剂、防冻剂等,应经检验和试配符合要求后方可使用。
有机塑化剂应有砌体强度的型式检验报告。

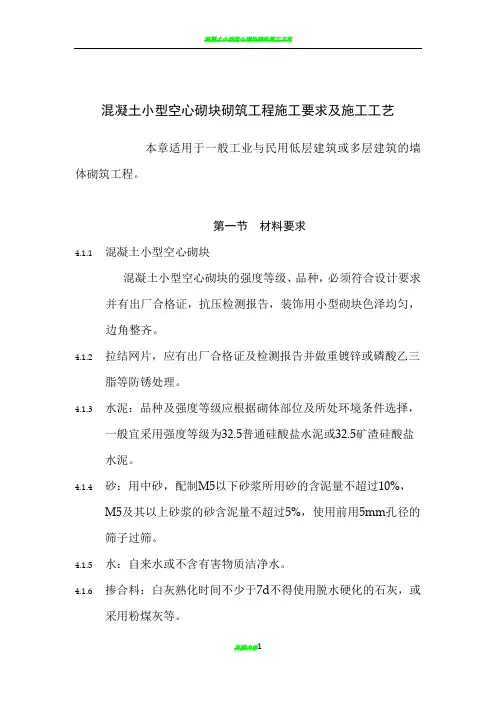

混凝土小型空心砌块砌筑工程施工要求及施工工艺本章适用于一般工业与民用低层建筑或多层建筑的墙体砌筑工程。
第一节材料要求4.1.1混凝土小型空心砌块混凝土小型空心砌块的强度等级、品种,必须符合设计要求并有出厂合格证,抗压检测报告,装饰用小型砌块色泽均匀,边角整齐。
4.1.2拉结网片,应有出厂合格证及检测报告并做重镀锌或磷酸乙三脂等防锈处理。
4.1.3水泥:品种及强度等级应根据砌体部位及所处环境条件选择,一般宜采用强度等级为32.5普通硅酸盐水泥或32.5矿渣硅酸盐水泥。
4.1.4砂:用中砂,配制M5以下砂浆所用砂的含泥量不超过10%,M5及其以上砂浆的砂含泥量不超过5%,使用前用5mm孔径的筛子过筛。
4.1.5水:自来水或不含有害物质洁净水。
4.1.6掺合料:白灰熟化时间不少于7d不得使用脱水硬化的石灰,或采用粉煤灰等。
4.1.7外加剂:砂浆中掺入的早强剂、缓凝剂、防冻剂、塑化剂应经检验和试配符合要求后使用。
有机的塑化剂应有砌体强度的型式检验报告。
第二节主要机具4.2.1柳叶铲、托试尺、卷尺、皮数杆、木槽、小水桶、扫帚、水平尺、勾缝抹子、小白线、试坠等。
第三节作业条件4.3.1根据建筑结构施工图,砌体特点,块型尺寸、楼层标高、芯柱数量、梁、柱及门窗位绘制好砌块排列图。
4.3.2弹好轴线、墙身线、门窗洞口线经验线符合设计要求办理好预检。
4.3.3按设计标高把基础平面或楼地面找平。
并在每道墙转角处立好皮数杆。
4.3.4砂浆和灌孔用混凝土由试验室做好试配,准备好试模。
4.3.5小砌块在砌筑前不宜浇水,在气候炎热干燥条件下在砌筑前梢加洒水湿润,小砌块在砌筑前应清除表面。
第四节操作工艺4.4.1工艺流程:4.4.2砌筑砂浆拌制:应按设计强度等级进行试配。
砂浆应有良好的合易性和保水性,稠度宜为55±5mm,分层度不宜大于20mm。
砂浆应采用机械搅拌。
水泥砂浆和水泥混合砂浆搅拌时间不少于2min,掺用外加剂和掺合料的砂浆不得少于3min。
混凝土小型空心砌块墙施工工艺流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 砌块材料准备。
