HM0.460.501上海华明电力设备制造有限公司CZ 型真空有载分接开关使用说明书HM 0.463.1101-01.08/2012HM0.460.1101目 录一、概述 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、开关结构 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、工作特性 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、技术参数 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6五、开关附件 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六、安装使用事项 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、随机文件 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10八、订货及使用须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10九、附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1012一、概述CZ型真空有载分接开关是华明公司根据自己多年有载分接开关设计制造经验而推出的具有自主知识产权的高科技、高可靠性、无环境污染的产品。
该产品适用于户内安装的干式变压器,通过该有载分接开关,可以在变压器带负荷的情况下改变变压器的调压绕组的分接头,从而达到调整电压的目的。
分接开关设计为单相结构,可以满足变压器绕组的任意连接方式。
对于三相干式变压器,可使用三台单相CZ 型开关,采用机械连动的方式,由一台电动机构进行操作。
CZ型分接开关为组合式结构,采用快速电阻过渡的切换原理。
在分接变换过程中,先由分接选择器进行分接头选择,然后由切换开关部分进行负载切换。
1.1 开关主要特点★ 采用美国西屋公司专为满足分接开关的运行条件而生产的真空灭弧室,确保开关的运行质量及 使用寿命。

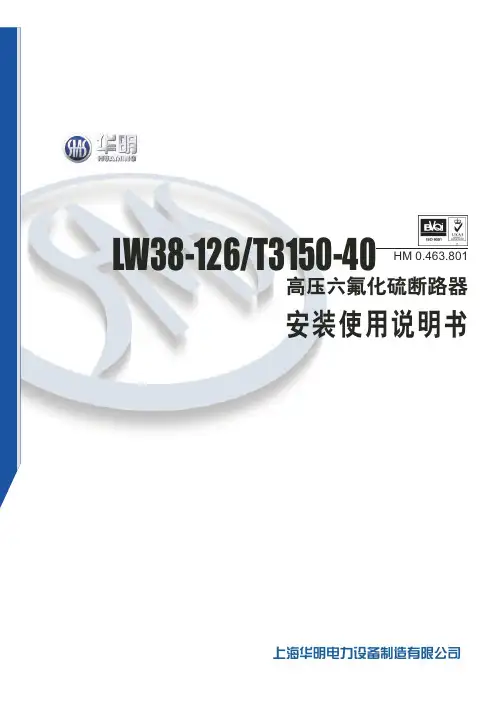

上海华明电力设备制造有限公司高压六氟化硫断路器安装使用说明书HM 0.463.801LW38-126/T3150-40《安装使用说明书》仅供安装时使用,若有更改恕不另行通知,工程设计应以技术协议书或我厂确认图为依据。
联系电话:上海华明电力设备销售有限公司上海华明电气开关制造有限公司Tel:************HM0.463.801目 录1. 概述 (2)1.1 产品型号和名称 (2)1.2 产品主要用途和适用范围 (2)1.3 使用环境条件 (2)1.4 产品的技术参数 (2)2. 产品结构及原理 (5)2.1 单极断路器 (5)2.2 SF6气体系统 (10)2.3 控制系统 (11)2.4 其它回路 (12)3. 安装、调试 (12)3.1 验收、开箱与保管 (12)3.2 安装基本准备 (12)3.3 安装使用的材料和零件 (15)3.4 检查和调整 (16)3.5 抽真空及充SF6气体 (19)3.6 SF6气体漏气率检测 (20)3.7 SF6气体微量水份测量 (20)3.8 试验 (21)3.9 安装、调试、试验完成后的最终检查 (21)4. 维护和检修 (21)4.1 检查项目 (21)4.2 检修方法 (21)4.3 注意事项 (23)4.4 检修时易损件汇总表 (24)5. 随机文件及随机附件、工具 (24)5.1 随机文件 (24)5.2 随机附件、工具 (25)6. 订货须知 (25)11 概述1.1 产品型号和名称LW38—126/T3150-40高压六氟化硫断路器1.2 产品主要用途和适用范围LW38—126/T3150-40高压六氟化硫断路器系三相交流50Hz高压电器设备,主要用于输变电线路的控制和保护,也可作联络型断路器使用。
本产品采用混合型自能灭弧室结构,三极配用一台弹簧操作机构进行三极机械连动操作,能实现远距离或就地操作。
1.3 使用环境条件1.3.1 海拔:2500m(高海拔可特殊订货);1.3.2 环境温度:-30℃~+40℃(-30℃以下可特殊订货);1.3.3 最大风速:34m/s。

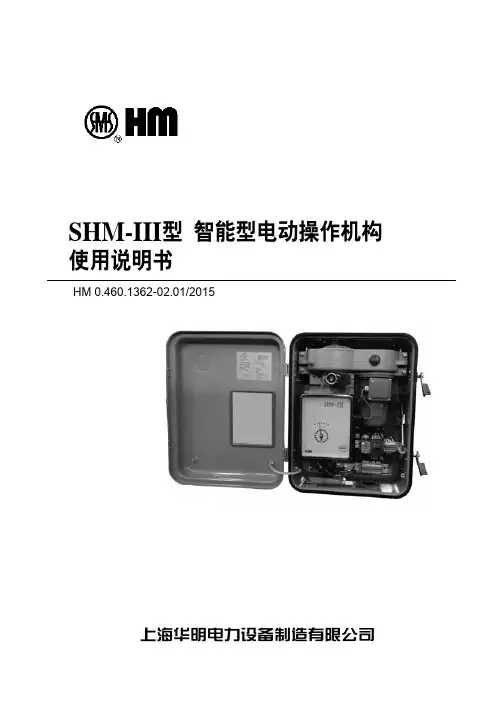

HM 0.460.1362-02.01/2015SHM-III 型 智能型电动操作机构使用说明书上海华明电力设备制造有限公司目 录1. 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12. 功能介绍及使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23. 技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24. 结构介绍 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35. SHM-III电动机构运行模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46. 安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47. 操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯58. 附图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6HM0.460.13621.概述SHM-III智能型电动操作机构是华明在原SHM-I机构成功运行经验基础上,经过局部优化的产品。
其显著特点是:用当今先进的信息技术、微电子元件、计算机技术替代传统的有触点、靠机械动作来完成电器功能的电器元件。
目前国内外市场上的有载分接开关电动操作机构,均为有触点的电器元件;如开关接触器、继电器、凸轮开关、行程开关等和机械零部件如:凸轮连杆、杠杆、弹簧等组成一个极其复杂的传动控制系统,这些复杂的传动控制系统直接影响了机构本身的机械寿命及运行质量。
而SHM-III型电动操作机构由于其电气信号的通断不再需要用机械动作来实现,因此可以真正做到机电分离,机构的机械寿命和运行质量得到大幅度提高。
经试验验证,SHM-III电动机构经过200万次机械运转后,各部件仍保持良好状态,无任何故障。
SHM-III电动机构与原SHM-I电动机构相比,具有如下优势:1)SHM-III新型电动操作机构采用三相电机作动力源,充分发挥了三相电机起动力矩大,功率因数高,温升明显降低的性能优点。

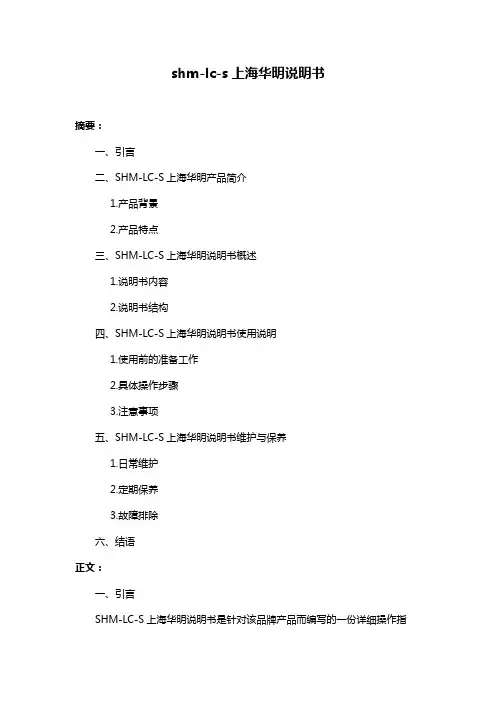

shm-lc-s上海华明说明书摘要:一、引言二、SHM-LC-S上海华明产品简介1.产品背景2.产品特点三、SHM-LC-S上海华明说明书概述1.说明书内容2.说明书结构四、SHM-LC-S上海华明说明书使用说明1.使用前的准备工作2.具体操作步骤3.注意事项五、SHM-LC-S上海华明说明书维护与保养1.日常维护2.定期保养3.故障排除六、结语正文:一、引言SHM-LC-S上海华明说明书是针对该品牌产品而编写的一份详细操作指南,旨在帮助用户了解产品功能、正确使用并维护设备。
本文将详细介绍SHM-LC-S上海华明说明书的相关内容。
二、SHM-LC-S上海华明产品简介1.产品背景SHM-LC-S上海华明是一款广泛应用于各个领域的产品,其性能稳定、功能齐全,得到了广大用户的一致好评。
为了方便用户使用,厂家特别提供了这份详细的说明书。
2.产品特点SHM-LC-S上海华明具有以下特点:高效、节能、环保、智能等。
在各种场合都能表现出卓越的性能。
三、SHM-LC-S上海华明说明书概述1.说明书内容SHM-LC-S上海华明说明书详细介绍了产品的结构、功能、操作方法、维护保养等方面的内容,旨在帮助用户全面了解产品,正确使用和维护设备。
2.说明书结构说明书分为若干部分,包括:产品概述、操作方法、维护保养、故障排除等。
用户可以根据需要查找相关内容,快速解决问题。
四、SHM-LC-S上海华明说明书使用说明1.使用前的准备工作在使用SHM-LC-S上海华明之前,请确保仔细阅读说明书,了解产品的基本信息、功能、操作方法等。
2.具体操作步骤说明书提供了详细的操作步骤,包括设备连接、启动、停止、调试等。
用户应严格按照说明书的要求进行操作,以确保设备正常运行。
3.注意事项在使用过程中,用户应注意以下几点:避免设备过载、防止短路、定期检查设备运行状况等。
五、SHM-LC-S上海华明说明书维护与保养1.日常维护用户应定期清洁设备,保持设备表面干净,防止灰尘、污垢等影响设备性能。
HM 0.460.1362-02.01/2015SHM-III 型 智能型电动操作机构使用说明书上海华明电力设备制造有限公司目 录1. 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12. 功能介绍及使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23. 技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24. 结构介绍 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35. SHM-III电动机构运行模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46. 安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47. 操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯58. 附图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6HM0.460.13621.概述SHM-III智能型电动操作机构是华明在原SHM-I机构成功运行经验基础上,经过局部优化的产品。
其显著特点是:用当今先进的信息技术、微电子元件、计算机技术替代传统的有触点、靠机械动作来完成电器功能的电器元件。
目前国内外市场上的有载分接开关电动操作机构,均为有触点的电器元件;如开关接触器、继电器、凸轮开关、行程开关等和机械零部件如:凸轮连杆、杠杆、弹簧等组成一个极其复杂的传动控制系统,这些复杂的传动控制系统直接影响了机构本身的机械寿命及运行质量。
而SHM-III型电动操作机构由于其电气信号的通断不再需要用机械动作来实现,因此可以真正做到机电分离,机构的机械寿命和运行质量得到大幅度提高。
经试验验证,SHM-III电动机构经过200万次机械运转后,各部件仍保持良好状态,无任何故障。
SHM-III电动机构与原SHM-I电动机构相比,具有如下优势:1)SHM-III新型电动操作机构采用三相电机作动力源,充分发挥了三相电机起动力矩大,功率因数高,温升明显降低的性能优点。
HM0.463.8101ZW39A-40.5型户外高压真空断路器使用说明书上海华明电力设备制造有限公司HM0.463.8101目 录1. 概述.............................................................................22. 产生结构及原理...................................................................33. 安装与调试.......................................................................64. 维护与检修.......................................................................75. 定货须知.........................................................................86. 随机文件.........................................................................87. 附录.............................................................................8注:我公司技术更新较快,最新的技术内容以本公司网站提供的电子版为准121. 概述1.1 产品型号和名称ZW39A —40.5/T2000-31.5型户外交流高压真空断路器 1.2 产品主要用途和适用范围ZW39A-40.5高压真空断路器系三相交流50Hz 高压开关设备,主要用于输变电线路的控制和保护,也可作联络型断路器使用。
本产品采用TD-40.5/2000-31.5W真空灭弧室,三极配用一台CT19BW型弹簧操作机构进行三极机械联动操作,可实现远距离电控或就地手控。
HMK7控制器使用说明书
HM0.460. 1302
1.概述
1.1 主要用途
HMK7控制器(以下简称控制器)作为一种自动控制装置通过有载分接开关附带的电动操作机构来控制有载分接开关的切换操作,实现有载调压的自动控制控制器可显示开关切换操作状态及分接位置。
控制器有着完善的接口可输出BCD码(触点容量:0.5A 120V AC 或1A 28VDC)及输入远动信号(无源触点),实现有载分接开关的通过触点的远端监视与控制,也可通过RS485 通讯接口与上位机通讯进行遥控、遥信,实现有载分接开关的无触点的远端监视与控制。
1.2适用范围
控制器主要用来驱动我公司生产的SHM-1电动操作机构。
2.工作环境
2.1周围空气温度不低于-10℃,不高于+40℃;
2.2空气相对湿度不大于85%;
2.3海拔高度不大于2500m;
2.4无显著振动和冲击场所;
2.5无爆炸危险的介质,周围介质不含有腐蚀金属及破坏绝缘的气体或导电尘埃;
2.6无雨雪侵蚀的场所。
3.外形及安装尺寸
3.1外形尺寸见下图;
4.1.1电源电压:220V AC 4.1.2额定频率:50Hz 4.3显示参数
4.3.1分接位置:1-35
5.3原理简介
分接位置经隔离后为CPU读取并显示并输出分接位置的BCD码,同时进行极限位置的判别和中间位置的超越。
MCU读取经隔离后的其他控制信号控制电动操作的动作程序。
进行指令选择后,控制器可接受的指令有三种输入形式:第一,选择“本地”,指令从控制器面板输入;第二,选择“远控”指令从控制器后面接线端子输入;第三,选择“电操”,指令从SHM-1电动操作机构面板输入,也可通过SHM-1附带的遥控器输入。
输入“1-N”或“N-1”指令后,控制器输出单一驱动信号,SHM-1完成从一个工作位置变换到相邻的工作位置,SHM-1分接变换指示轮指针转动一圈,完成一次操作后自动停止。
如果操作过程中控制器断电,恢复供电后控制器继续完成前一次中断的操作。
(注:电动机构在向极限位置操作的过程中停止,同时控制器显示极限位置时,限位保护动作,将不能进行到极限位置的操作,可回退一档,再进行到极限位置的操作。
)
操作过程中若输入“停止”指令,将停止正在进行的位置变换操作。
如果过电流闭锁输入触点闭合,将立即禁止“1-N”或“N-1”变换操作。
控制器还送出一组220V AC电源,供SHM-1加热回路使用。
控制器设有RS485接口,可通过该接口读取分接位置及输入操作指令。
6控制器的安装与调整
6.1控制器的安装
6.1.1控制器为嵌入式安装,见安装示意图
6.1.2控制器的接线端子见附图
CX2端子意义见下表:
控制器通过一根控制电缆和一根电机驱动电缆与SHM-1 连接。
控制电缆(15芯)一端通过DB 15插头接控制器DB15插座,另一端通过16芯航空电缆插头接SHM-1控制电缆插座,两只插头脚号为一一对应关系;电机驱动电缆(5芯)一端接控制器接线端子,另一端通过8芯航空电缆插头SHM-1
6.2控制器的调整
控制器面板如图所示
6.2.1工作模式的设置
按动“指令选择”按钮选择指令输入方式。
7投入使用
用户进行正确的安装接线后控制器即可投入使用。
8随机文件
A)合格证
B)使用说明书。
