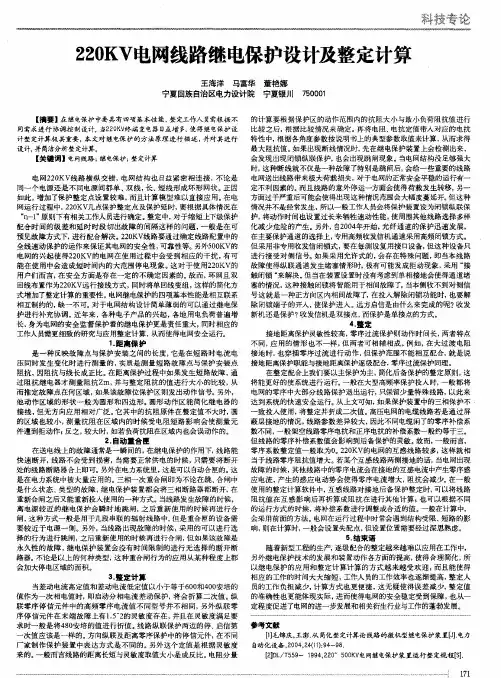

220kV线路距离保护设计探究摘要：本文对220kV线路距离保护实施方案进行了设计研究，供同行借鉴参考。
关键词：220kV线路距离保护重合闸一、220kV线路保护的基本原理1.距离保护的基本原理(1)距离保护的概念。
距离保护是利用短路时电压电流同时发生变化的特征，测量电压与电流的比值，反映故障点到保护安装处的距离的工作保护。
(2)距离保护的构成。
距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成。
(3)阻抗继电器及其动作特性。
在距离保护中，阻抗继电器的作用就是在系统发生短路故障时，通过测量故障环路上的测量阻抗Zm，并将它与整定阻抗Zset 相比较，以确定出故障所处的区段，在保护范围内部发生故障时，给出动作信号。
1)圆特性。
圆特性阻抗继电器，有全阻抗圆、方向阻抗圆、偏移阻抗圆，后者是传统继电保护中应用最为广泛的阻抗继电器。
其中全阻抗圆特性无方向性，方向阻抗圆存在电压死区，偏移阻抗圆特性是前两者的综合，特性较好，应用较多。
2)四边形特性。
四边形特性阻抗继电器综合了电阻电抗型直线特性，并考虑了阻抗的方向性，是一种较为精确反映故障测量阻抗边界的阻抗继电器，具有良好的抗过渡电阻的能力。
在传统继电保护中，因难于实现而很少使用。
但随着微机保护的出现，这些功能在微机中非常容易实现，因此得到了广泛应用。
圆特性的阻抗元件在整定值较小时，动作特性圆也就比较小，区内经过渡电阻短路时，测量阻抗容易落在区外，导致测量元件拒动作；具有多边形特性的阻抗元件可以克服这些缺点，能够同时兼顾耐受过渡电阻的能力和躲负荷能力。
2.自动重合闸的基本原理(1)自动重合闸的作用。
大多数发生在送电线路上的故障都是瞬时性的，在线路被继电保护迅速断开以后，电弧即行熄灭，此时，如果把断开的线路断路器再合上，就能够恢复正常供电。
由于重合闸装置本身投资很低，工作可靠，因此，在电力系统中得到了广泛的应用。
(2)输电线路的三相一次重合闸。
论文题目：220kV变电站主变压器保护配置及整定计算专业：电气工程及其自动化本科生：（签名）指导教师：（签名）摘要变电站作为电力系统中承担升降压与潮流调整功能的重要组成部分，一旦发生故障得不到及时有效的解决，将会引起整个电力网的异常甚至是崩溃。
而变压器作为变电站中的核心设备，其安全等级决定了整个变电站的运行效益。
所以，一个安全、可靠、经济的变压器保护设计，将会对电力系统的运行起到至关重要的作用。
本文是对给定资料的220kV变电站主变压器保护进行配置与整定计算的设计说明书。
该设计的主要过程为：通过对该变电站原始资料进行分析，进行电气一次主接线设计后，得到电网简化图，从而有针对性地对其主变压器保护进行配置及整定计算。
其中计算部分主要包括短路电流计算、设备选型参数计算、保护配置的整定计算；所需绘制的工程图纸主要有电气一次主接线图和变压器保护配置图。
关键词:220kV变电站设计，变压器保护，短路计算，互感器选择Subject: The configuration and setting calculation of Main Transformer in 220kV SubstationSpecialty: Electric Engineering and AutomationName: (Signature)Instructor: (Signature)ABSTRACTSubstation is very important in the power system because of its function of changing the voltage and adjusting the trend of power. When of faults are not be solved timely and effectively, they will cause the irregular operation or even collapse in the power system. The transformers are regarded as the core equipments in the substation, its safety level determines the running benefit of the whole substation. That’s to say, a safe, reliable and economic design of transformer protection, will play a crucial role in the operation of the power system.This article is the instruction and procedure of the configuration and setting calculation of a main transformer protection in a 220kV substation. Analyzing the raw data of the substation, determining the main electrical wiring forms, and then we can get the grid simplified diagram, which is used for doing configuration and calculation of the main transformer protection. The part mainly includes the short circuit current calculation, equipment selection, and the setting calculation of the protection configuration. The main electrical wiring diagram and the protection’s configuration diagram will be needed.KEY WORDS：the design of the substation，the transformer protection，the shortcircuit current calculation，equipment selection目录1 绪论 (1)1.1变电站设计与变压器保护设计的背景与现状 (1)1.2主要设计任务说明 (1)1.3设计的意义与目的 (2)2 变电站电气主接线设计 (3)2.1电气主接线概述 (3)2.2主接线的基本形式 (3)2.3主接线方案选择 (3)3 主变压器的选择 (5)4 短路电流计算 (6)4.1各元件标幺值计算 (6)4.2系统等效电路图 (7)4.3短路电流计算 (8)4.3.1 两台主变压器并列运行时220kV侧母线短路时的计算 (8)4.3.2 两台主变压器并列运行时110kV侧母线短路时的计算 (9)4.3.3 两台主变压器并列运行时10kV侧母线短路时的计算 (10)4.3.4 单台变压器运行时220kV侧母线短路时的计算 (12)4.3.5 单台变压器运行时110kV侧母线短路时的计算 (12)4.3.6 单台变压器运行时10kV侧母线短路时的计算 (13)4.3.7 外部最小短路电流的计算 (14)4.4短路电流计算结果 (17)5 互感器的选择及参数计算 (18)5.1互感器概述 (18)5.2电流互感器的选择 (18)5.2.1 电流互感器在主接线中的配置原则 (18)5.2.2 电流互感器的选择方法 (19)5.2.3 主变220kV侧电流互感器的选择 (22)5.2.4 主变110kV侧电流互感器的选择 (23)5.2.5 主变10kV侧电流互感器的选择 (24)5.3电压互感器的选择 (25)5.3.1 电压互感器在主接线中的配置原则 (25)5.3.2 电压互感器的选择方法 (26)6 主变压器保护 (28)6.1概述 (28)6.1.1 变压器的故障及不正常运行状态 (28)6.1.2 变压器保护装设的原则 (29)6.2瓦斯保护 (31)6.2.1 设置原则 (31)6.2.2 动作原理 (32)6.2.3 瓦斯保护的整定 (34)6.3纵联差动保护 (35)6.3.1 纵联差动保护的原理 (35)6.3.2 BCH-2型纵联差动保护的整定计算 (36)6.3.3 BCH-1型纵联差动保护的整定计算 (42)6.4相间故障后备保护 (46)6.4.1 变压器的过电流保护 (46)6.4.2 变压器的复合电压起动过电流保护 (49)6.5接地故障后备保护 (52)6.6过负荷保护 (54)6.7过励磁保护 (55)6.8变压器保护配置结论 (55)7 结论与展望 (57)致 (58)参考文献 (59)1 绪论1.1 变电站设计与变压器保护设计的背景与现状随着经济的发展，尤其是计算机及网络技术的发展，电力系统的变电技术也有了新的飞跃。
毕业设计说明书太原地区220kV电力系统继电保护的方案选择与整定计算AbstractPower system has a close relationship with industry and living of human been, so it’s very important to guarantee the steady running of power system. When power grid suffers faults such as short circuit or disconnect of line, the corresponding measures should be taken to get the grid back to steady state. R elay, which equipped in power grid, is one of the most important measures.When the grid suffers a short circuit fault, the relays in the grid, which h ave cooperate relation, find the element that the fault locates in, and insulate t his element from the grid rapidly. So the rest grid can steadily run. To guaran tee the relays in the grid can work correctly, how to cooperate among these re lays must accord with the correlative rule. So the relay setting should be comp uted correctly.Relay setting is done by human before, which costs a lot of time and is easy to incur computing misplay. With the development of computer and its la nguage, relay setting based on computer has a great progress.KEY WORDS: relay，short circuit，relay setting毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
接地距离保护整定计算方法
王成志;赛猛
【期刊名称】《宁夏电力》
【年(卷),期】2008(000)C00
【摘要】针对高压电网继电保护中广泛运用的接地距离保护进行探讨,主要对其整定计算方法进行了论述和相关说明,分析了保护性能,提出了改进意见。
【总页数】3页(P76-78)
【作者】王成志;赛猛
【作者单位】宁夏石嘴山供电局,石嘴山市753000
【正文语种】中文
【中图分类】TM773
【相关文献】
1.220 kV周潮线接地距离保护整定计算特殊方案 [J], 朱亚军;王晓阳;许国锋;张艳春
2.电力系统接地距离保护整定计算中的问题探讨 [J], 张云;吴申平
3.电力系统输电线路接地距离保护整定计算探讨 [J], 刘英
4.双分叉线路的接地距离保护整定计算 [J], 文安;王聪;李建设;于芮技;莫天文;魏承志;寻斌斌;李银红
5.接地距离保护整定计算方法 [J], 王成志;赛猛
因版权原因，仅展示原文概要，查看原文内容请购买。
220KV系统输电线路保护配置与整定文献综述1.1 引言电力工业是国民经济的重要组成部分，它对工农业生产的发展水平和人民的正常生活有很大的影响，而电能生产的特点是其连续性。
因此保证电力系统安全可靠运行和保证良好的电能质量具有十分重要的意义。
在电力系统中，各种各样的故障和不正常运行状态都会引起系统事故，使系统的全部或部分正常运行遭到破坏以致造成对用户的停用电，少送电，电能质量坏到不能允许的地步，甚至会破坏设备等等。
这些故障除了自然因素外，绝大多数是由于设备制造上的缺陷、设计和安装上的错误、检修质量不高以及运行维护不当造成的。
除了采取各种措施积极消除故障外，当故障一发生，则应该尽可能快地将故障切除，保证无故障部分继续正常运行，尽量减少事故范围。
这就需要继电保护装置来检测和动作。
继电保护装置是用于保护电力系统主要设备不受损害，反映电力系统事故不正常运行状态，并动作于断路器跳闸或发出信号。
它是一种自动装置，在电力系统中的地位十分重要，一旦发生事故就报警或跳闸，可以说没有继电保护就没有电力系统今天的良好快速发展。
电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
1.2 电网线路保护现状综述1.2.1 电网现状目前，我国有6大跨省的大电网和3个独立的省网。
6个跨省的大电网分是东北、华北、西北、华东、华中和南方电网。
3个独立省网是海南、新疆和西藏电网。
现阶段，我国将把大区电网互联作为电网建设的重点之一，包括“西电东送”的横向互联和南北之间的纵向互联。
目前已初步形成北部、中部和南部共3个跨区互联电网的格局。
即，北部电网，由东北、华北、山东和西北电网组成；中部电网，由华中和华东电网组成。
南部电网，由云南、贵州、广西、广东、香港、澳门和海南电网组成。
全国统一联合电网是我国电网建设的最终目标。
由于工业的迅猛发展，电能需求量大增，电力出现供不应求的局面。

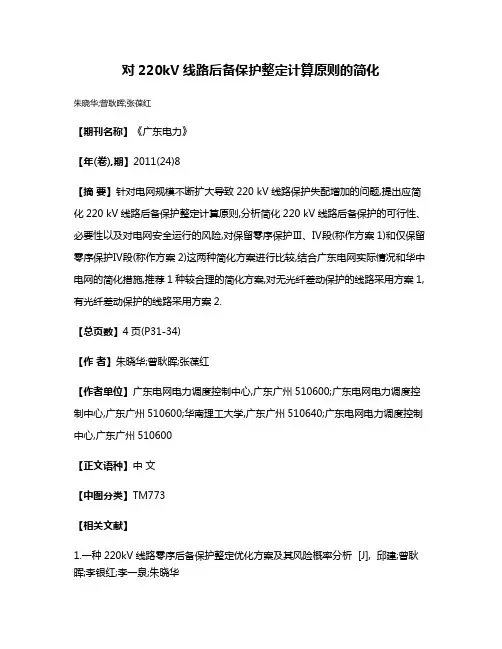

对220kV线路后备保护整定计算原则的简化
朱晓华;曾耿晖;张葆红
【期刊名称】《广东电力》
【年(卷),期】2011(24)8
【摘要】针对电网规模不断扩大导致220 kV线路保护失配增加的问题,提出应简化220 kV线路后备保护整定计算原则,分析简化220 kV线路后备保护的可行性、必要性以及对电网安全运行的风险,对保留零序保护Ⅲ、Ⅳ段(称作方案1)和仅保留零序保护Ⅳ段(称作方案2)这两种简化方案进行比较,结合广东电网实际情况和华中电网的简化措施,推荐1种较合理的简化方案,对无光纤差动保护的线路采用方案1,有光纤差动保护的线路采用方案2.
【总页数】4页(P31-34)
【作者】朱晓华;曾耿晖;张葆红
【作者单位】广东电网电力调度控制中心,广东广州510600;广东电网电力调度控制中心,广东广州510600;华南理工大学,广东广州510640;广东电网电力调度控制中心,广东广州510600
【正文语种】中文
【中图分类】TM773
【相关文献】
1.一种220kV线路零序后备保护整定优化方案及其风险概率分析 [J], 邱建;曾耿晖;李银红;李一泉;朱晓华
2.高压电网线路后备保护整定计算简化方案探讨 [J], 罗跃胜;李银红;李一泉;朱晓华
3.江西电网35 kV及以下线路保护整定计算原则解析 [J], 何志勤;段惠明;宿昌;罗诚;李志宏
4.广州地区110kV微机线路保护整定计算原则的修正和简化 [J], 陈菁
5.地区电网110kV线路距离保护整定计算原则的优化实践 [J], 林宏泽
因版权原因，仅展示原文概要，查看原文内容请购买。
220kV输电线路保护方案的分析与设计电力工程毕业论文(）题目 220kV输电线路保护方案的分析与设计系别电力工程系专业班级电气工程及其自动化专业电气05K5班学生姓名于腾指导教师李秀琴徐玉琴二？?九年六月华北电力大学科技学院本科毕业设计(论文）220kV输电线路保护方案的分析与设计摘要在电力系统中保护装置是系统中的一个关键环节，它直接影响着整个输配电网的运行稳定及安全，任何的电力设备没有保护是不能进网运行的。
现在新投入使用的高中压等级继电保护设备几乎均为微机保护产品.对于220kV输电线路的微机保护方案,有多种配置选择，其中包括高频保护、电流差动保护、距离保护、零序电流保护等等,高频保护和电流差动保护常被用作输电线路的主保护，距离保护和零序电流保护则是后备保护.在220kV电压等级的输电线路上，一般要求装设全线速动的保护装置，对重要的220KV输电线路，一般应选择两套原理不同的保护作为主保护。
本文对微机保护的起动元件、选相元件以及采用闭锁信号和允许信号的高频保护、电流差动保护等主要保护类型的原理和分类做了介绍，并根据220kV输电线路保护配置的原则，初步选择了一套220kV输电线路的微机保护配置方案.关键词:微机保护；高频保护；电流差动保护; 距离保护I华北电力大学科技学院本科毕业设计(论文）THE ANALYSIS AND DESIGN OF 220KVTRANSMISSION LINES RELAYPROTECTION SCHEMEAbstractProtection devices is a key part of power system ，which directly impact on the operationstability and security of the entire transmission and distribution grid。
Any electrical equipment without protection can not run in the system。
1.1 220KV 系统介绍KV 220系统由水电站1W ，2W 和两个等值的KV 220系统1S 、2S 通过六条KV 220线路构成一个整体。
整个系统最大开机容量为MVA 29.1509，此时1W 、2W 水电厂所有机组、变压器均投入，1S 、2S 两个等值系统按最大容量发电，变压器均投入；最小开机容量位MVA 77,1007,此时1W 厂停MVA 302 机组，2W 厂停MVA 5.77机组一台，1S 系统发电容量为MVA 300，2S 系统发电容量为MVA 240。
KV 220系统示意图如图1.1所示。
1.2 系统各元件主要参数 (1) 发电机参数如表1.1所示：图1.1 220kV 系统示意图表1.1 发电机参数电源总容量（MVA ）每台机额定功率（MVA ）额定电压（kV ） 额定功率因数cos φ 正序电抗 最大 最小 W 1厂 295.29 235.29 235.29 15 0.85 0.35 2*30 11 0.83 0.25 W 2厂 310 232.5 4*77.5 13.8 0.84 0.3 S 1系统 476 300 115 0.5 S 2系统4282401150.5对水电厂12 1.45X X =，对于等值系统12 1.22X X =(2) 变压器参数如表1.2所示：表1.2 变压器参数变电站 变压器容量（MVA ） 变比 短路电压（%）Ⅰ－Ⅱ Ⅰ－ⅢⅡ－Ⅲ A 变 20 220/35 10.5 B 变－1 240 220/15 12 B 变－2 60 220/11 12 C 变 3*120 220/115/35 17 10.5 6 D 变 4*90 220/11 12 E 变2*120220/115/351710.56(3) 输电线路参数KM AB 60=，上端KM BC 250=，下端KM BC 230=，KM CD 185=，KM CE 30=，KM DE 170=；KM X X /41.021Ω==，103X X =，080=ΦL 。

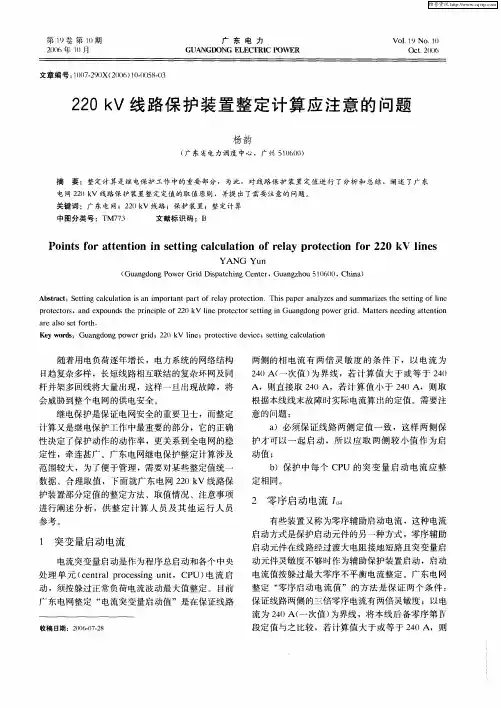

220kV线路保护整定计算原则作者：贾义来源：《杂文月刊·教育世界》2016年第01期【摘要】整定计算工作在电力系统继电保护中占有很重要的地位，这是因为保护装置的配置及使用正确与否直接关系到系统的安全运行和对用户供电的可靠性，同时还与电网的经济指标、运行调度、设计调试等多方面工作有密切关系。
本文介绍了220kV线路保护整定计算的原则，其中包括零序电流保护、接地距离保护、相间距离保护以及自动重合闸。
【关键词】保护；整定计算；原则一、引言在电力系统中，合理的电网结构是保证系统安全稳定运行的物质基础，而性能良好的、配置合理的继电保护和安全自动装置，则是保证系统安全稳定运行最为重要的技术措施。
电力系统中的某个设备发生故障时，由继电保护装置自动迅速有选择地将故障设备从电力系统中切除，以保证系统中无故障部分继续运行。
电力系统中某个设备出现不正常运行情况时，由继电保护装置自动地发出信号，提示值班员作出处理，以消除异常运行状态。
二、零序电流保护零序电流保护一般为四段式，根据电网的实际运行情况，在使用了阶段式接地距离保护的复杂网络，零序电流保护宜适当简化。
如仅保留防高阻接地故障的零序IV段，其余三段取消，或仅采用反时限零序电流保护；也可采用两段式零序电流保护。
在复杂环网中为简化整定配合，零序电流保护I、II、III各段均可分别经零序功率方向元件控制。
反时限零序电流保护可不经零序功率方向元件控制；对于应用两段及以上的零序电流保护，零序IV段可不经零序功率方向元件控制；对于仅采用零序IV段，零序IV段应经零序功率方向元件控制。
如实际选用的定值，不经过方向元件也能保证选择性时，则不宜经方向元件控制。
方向零序电流I段定值和无方向零序电流I段定值，按躲过本线路区外故障最大零序电流整定。
终端线路按保全线有足够灵敏度整定，所供变压器故障时线路保护的无选择性动作由重合闸来补救。
零序电流II段定值，若相邻线路配置的纵联保护能保证经常投入运行，可按与相邻线路纵联保护配合整定，躲过相邻线路末端故障。
GIS系统220kV隔离刀闸与接地刀闸控制回路的改造朱超发表时间：2018-04-16T16:24:16.067Z 来源：《电力设备》2017年第32期作者：朱超[导读] 摘要：针对220kV正、副母线隔离刀闸与接地刀闸之间防误闭锁不可靠的现状，利用控制回路的可改造性，提出了针对性的改造方案，避免由于控制回路内接触器误动、控制及电机电源共用未独立导致带电合接地刀闸的设备性误操作事故的发生，确保操作中对人身及设备安全的影响，达到安全、可靠运行的目的。
（上海华电奉贤热电有限公司上海奉贤 201499）摘要：针对220kV正、副母线隔离刀闸与接地刀闸之间防误闭锁不可靠的现状，利用控制回路的可改造性，提出了针对性的改造方案，避免由于控制回路内接触器误动、控制及电机电源共用未独立导致带电合接地刀闸的设备性误操作事故的发生，确保操作中对人身及设备安全的影响，达到安全、可靠运行的目的。
关键词：隔离刀闸；接地刀闸；隐患分析；改进1 引言电气操作中细小违规或麻痹大意都将造成无可挽回的事故发生，所谓错一个点，坏一个面，停一片电。
小则导致电气设备损坏，造成系统停电，重则发生人身伤亡事故，人为原因或设备缺陷导致的电力事故都将造成无法挽回的后果。
随着五防闭锁装置不断开发升级，功能不断完善，虽然通过设备逻辑闭锁、机械闭锁等技术手段可以避免大部分违规操作事故的发生，但是统计数据表明，电力系统的很多误操作事故仍然层出不穷，其中不少事故是由电气闭锁装置功能不足引起的。
因此，必须加强对电气防误闭锁装置的管理和维护，以达到系统安全、可靠运行的目的。
2 220kV系统简介某厂220kV升压站为户内GIS双母线、双分段接线方式。
220千伏GIS系统采用将电气一次系统中的高压元件（断路器、刀闸、接地刀闸、电流互感器、电压互感器等）连接组合在一起，全部安装在封闭金属套管内，充满规定要求的SF6气体，形成一封闭的以SF6气体作为绝缘和灭弧介质简称GIS。
220kV输电线路防雷接地问题及改进方案摘要：220kV高压输电线路的防雷是输电线路安全工作中的重要环节，提高防雷接地技术水平对于增强220kV高压输电线路的安全性能具有重要意义。
基于此，本文结合某条220Kv输电线路雷击事故案例，对该线路铁塔装置建模仿真计算，探析了铁塔接地电阻偏高的原因，并提出了有建设性的防雷接地改进方案，希望能够为输电单位提供借鉴和参考。
关键词：220kV输电线路；防雷接地；改进方案输电线路的稳定运行是经济建设与社会生活的必要前提，不仅直接影响用户的可靠供电，而且关系着整个电网的稳定性。
随着社会和电力的联系越来越紧密，人们对供电可靠性的要求也越来越高。
这就要求我们针对运行环境、防雷措施以及运行管理，构筑完善的综合防雷接地保护方案，以提高高压输电线路运行的安全稳定性。
1 线路概况某输电线路为220kV高压输电线路，始建于2005年2月，自JZ220kV变电站至TD220kV变电站线路全长19.03km，全线共有57基铁塔（其中单回路铁塔3基、双回路铁塔为54基），线路所处地形为丘陵占80％，平原占20％。
全线导线型号为LGJ－240/40×2、避雷线型号为双根GJ－50，除3号、4号、副4号导线为三角排列外，其他地段导线均为垂直排列。
2 线路铁塔接地现状分析220kV某线处于多雷地带，2005年投运至今发生多次雷害跳闸。
2012年5月11日04：22，220kV该线三相断路器跳闸，重合良好，故障相别为C相，双套距离Ⅰ段保护动作，闭锁式高频保护动作，双套保护测距显示距TD220kV变电站分别为3.43km、3.59km，故障点距TD220kV变电站3km处。
5月11日07：43，送电工区接到调度命令后，立即组织人员进行线路全线巡视登检。
10：36在220kV该线（右侧）48号塔中线（C相）发现故障点。
经登塔检查，发现220kV该线（右侧）48号直线塔（SZ1－30）中线（C相）导线端均压环外侧及横担端均压环外侧有放电烧伤痕迹，该塔距TD220kV变电站3.257km。
辽宁工业大学电力系统继电保护课程设计（论文）题目：220kV输电线路距离保护设计（3）课程设计（论文）任务及评语续表注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要对于如今现代电网环境，对输电线路的电流电压保护构成简单，对没有特殊要求的中低压电网，都能满足保护要求。
但是随着对电网质量的日益提高，灵敏度受系统运行方式的影响有时保护范围很小，再者，该保护的整定计算比较麻烦，这使得其在35KV及以上的复杂网络中很难适用，为此研究了性能更好的保护原理和方案距离保护。
本文主要设计对220kV输电线路距离保护，按照躲开下一条线路出口处短路的原则计算保护1距离保护第Ⅰ段，第Ⅱ段，第Ⅲ段的整定值和灵敏度。
分析系统在最小运行方式下振荡时，保护1各段距离保护的动作情况。
并且分析在具体故障点给定后，保护1的三段式距离保护的反应。
最后绘制三段式距离保护的原理框图，分析其动作过程，并采用MATLAB建立简单电力系统三段式距离保护的模型，进行仿真分析。
关键词：三段式距离保护；MATLAB仿真；系统振荡；目录第1章绪论 (1)1.1继电保护概述 (1)1.2本文研究内容 (1)第2章输电线路距离保护整定计算 (2)2.1 距离Ι段整定计算 (2)2.2距离Ⅱ段整定计算 (2)2.3距离Ⅲ段整定计算 (2)2.4系统振荡和短路过渡电阻影响分析 (3)第3章距离保护原理图的绘制与动作过程分析 (4)3.1距离保护原理图 (4)3.2距离保护原理说明 (4)第4章 MATLAB建模仿真分析 (5)4.1距离保护的MATLAB仿真 (5)4.2距离保护仿真波形及分析 (5)第5章课程设计总结 (7)参考文献 (8)第1章绪论1.1继电保护概述电力是如今社会发展所缺少的主要能源，其应用广泛，地位重要。
电力系统的稳定安全以及经济性，对人民的生活乃至社会稳定都有着极大地影响。
其中在输电线路上的保护尤为重要，我们一般使用作用于断路器的过电流继电器对线路进行保护，达到反应快，误差小，精度快等优点。
