一. Intel 8088 CPU ;;;;; Intel 8088是一种通用的准16

习题一、选择题1.8086/8088CPU内部有一个始终指示下条指令偏移地址的部件是_______。

A. SPB.CSC.IPD.BP答案：C2. 指令队列的作用是_________。

A.暂存操作数地址B.暂存操作数C.暂存指令地址D.暂存预取指令答案：D3. 8086/8088下列部件中与地址形成无关的是______。

A. ALUB. 通用寄存器C. 指针寄存器D. 段寄存器答案：A4.对于8086，下列说法错误的是_______。

A.段寄存器位于BIU中B.20位的物理地址是在EU部件中形成的C.复位后CS的初值为FFFFHD.指令队列的长度为6个字节答案：B5.8086/8088中ES、DI分别属于_______。

A. EU、BIUB. EU、EUC. BIU、BIUD. BIU、EU答案：D6.BIU与EU工作方式的正确说法是_______。

A. 并行但不同步工作B.同步工作C. 各自独立工作D. 指令队列满时异步工作，空时同步工作答案：A7.在执行转移、调用和返回指令时，指令队列中原有的内容_______。

A.自动清除B.用软件清除C.不改变D.自动清除或用软件清除答案：A8.下列说法中，正确的一条是______A. 8086/8088标志寄存器共有16位，每一位都有含义。

B. 8088/8086的数据总线都是16位。

C. 8086/8088的逻辑段不允许段的重叠和交叉D. 8086/8088的逻辑段空间最大为64KB，实际应用中可能小于64KB。

答案：D9.8086/8088工作于最大模式，是因为_____。

A.可以扩展存储容量B.可以扩大I/O空间C.可以构成多处理器系统D.可以提高CPU主频答案：C10.8088/8086最大模式比最小模式在结构上至少应增加_____。

A.中断优先级控制器B.总线控制器C.数据驱动器D.地址锁存器答案：B11.组成最大模式下的最小系统，除CPU、时钟电路，ROM，RAM及I/O接口外，至少需增加的芯片类型为______。

1用二进制好处?答：二进制数在电气元件中容易实现、容易运算，在电子学中具有两种稳定状态以代表0和1。

而需要由0和1来代表的量很多。

如：电压的高和低，电灯的亮和灭，电容的充电和放电，脉冲的有和无，晶体管的导通和截止等。

电路中把正负极（高低电平）分别用0，1或者1，0来表示。

就用这些0，1，或者它们的组合，例如001，00，011，100，111等等来传递信息或命令。

总之，二进制在电路上很容易实现，然后把它作为基础可以扩展成四进制，八进制，十六进制等等，来实现更多的功能。

2.RET,CALL,IRET:答CALL: CPU先将下一条指令的地址压入堆栈保护起来，然后再将子陈旭入口地址赋给IP(或CS,IP),以便转到子程序执行。

RET:一般安排在程序末尾，执行RET时，CPU将堆栈顶部保留的返回地址弹到IP(或CS,IP),这样既可返回到CALL的下一条指令，继续执行主程序。

IRET:从中断服务子程序返回到被中断的程序继续执行。

先将堆栈中的断点地址弹道IP ,CS,接着将INT指令执行时压入堆栈的标志弹道标志寄存器，回复中断前的标志状态。

3堆栈和堆栈指针的区别堆栈式内存中的一个特定的区域，用以存放寄存器或者存储器中暂时不用又必须保存的数据，我们可以将堆栈看做是一个小存储器但不能随意存储。

Sp为堆栈指针寄存器，他在堆栈操作中存放栈顶偏移地址，永远指向堆栈的栈顶，在访问堆栈时作为指向堆栈的指针，在压入操作之前sp-2，弹出一个字，sp+2.4说明伪指令和机器指令的区别？机器指令是功能性语句，能够实现一定的操作功能，能够被翻译成机器代码；伪指令语句是指示性语句，只是为汇编程序在翻译成汇编语言时提供相关信息，并不产生机器代码。

5接口电路与系统总线相连时为什么要遵循“输入要经三态，输出要锁存”的原则？接口电路是介于主机和外设之间的一种缓冲电路，它使外设与总线隔离，起缓冲、暂存数据的作用。

因为数据总线是各种设备以及存储器传送数据的公共总线，任何设备都不允许长期占用数据总线，而仅允许被选中的设备在读／写周期中享用数据总线，这就需要接口电路为输入设备提供三态缓冲作用，只在读／写周期中为被选中的设备开放与系统数据总线的连接，即输入要经三态；另外，通过对CPU的输出总线周期的分析，相对于普通外设而言，CPU的输出周期很短，即#WR信号有效电平持续时间很短，无数据锁存能力的输出设备要在很短的时间内接收数据并驱动是几乎不可能的，所以需加锁存器锁存数据，在输出总线周期结束后，保持该数据提供外设使用，以协调主机和外设间数据传送速度不匹配的矛盾，即输出要锁存6请说明80386、80486CPU在存储器管理机制上有哪三种工作模式？80386有三种工作模式：实模式、保护模式和虚拟86模式。

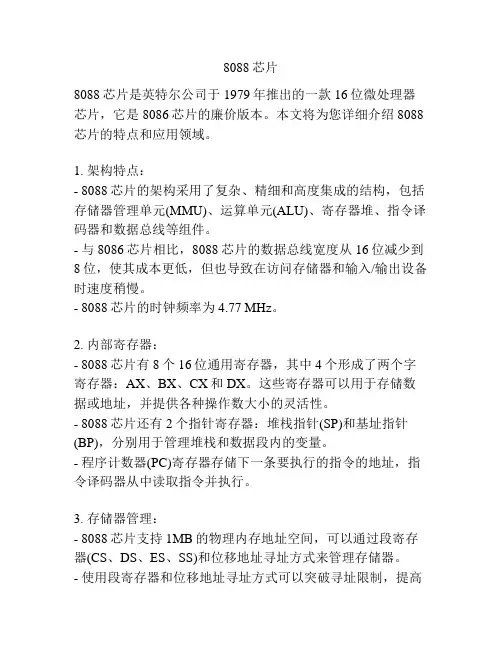

8088芯片8088芯片是英特尔公司于1979年推出的一款16位微处理器芯片，它是8086芯片的廉价版本。

本文将为您详细介绍8088芯片的特点和应用领域。

1. 架构特点：- 8088芯片的架构采用了复杂、精细和高度集成的结构，包括存储器管理单元(MMU)、运算单元(ALU)、寄存器堆、指令译码器和数据总线等组件。

- 与8086芯片相比，8088芯片的数据总线宽度从16位减少到8位，使其成本更低，但也导致在访问存储器和输入/输出设备时速度稍慢。

- 8088芯片的时钟频率为4.77 MHz。

2. 内部寄存器：- 8088芯片有8个16位通用寄存器，其中4个形成了两个字寄存器：AX、BX、CX和DX。

这些寄存器可以用于存储数据或地址，并提供各种操作数大小的灵活性。

- 8088芯片还有2个指针寄存器：堆栈指针(SP)和基址指针(BP)，分别用于管理堆栈和数据段内的变量。

- 程序计数器(PC)寄存器存储下一条要执行的指令的地址，指令译码器从中读取指令并执行。

3. 存储器管理：- 8088芯片支持1MB的物理内存地址空间，可以通过段寄存器(CS、DS、ES、SS)和位移地址寻址方式来管理存储器。

- 使用段寄存器和位移地址寻址方式可以突破寻址限制，提高地址空间的利用效率。

4. 数据总线和控制总线：- 8088芯片的数据总线为8位，意味着每次可以传输8位的数据。

- 控制总线包括地址线、控制信号线和数据线，用于传输地址、控制信号和数据。

5. 应用领域：- 8088芯片主要用于个人电脑(PC)的早期版本，尤其是IBM的第一代PC-XT。

- 由于成本低廉，8088芯片在早期个人电脑市场上占据了重要地位，并为后来的个人电脑发展奠定了基础。

- 8088芯片还被广泛用于一些嵌入式系统和工业控制应用中，如自动售货机、电梯控制器等。

总之，8088芯片作为一种廉价的16位微处理器芯片，具有较高的集成度和良好的可靠性，曾在早期个人电脑领域发挥重要作用。

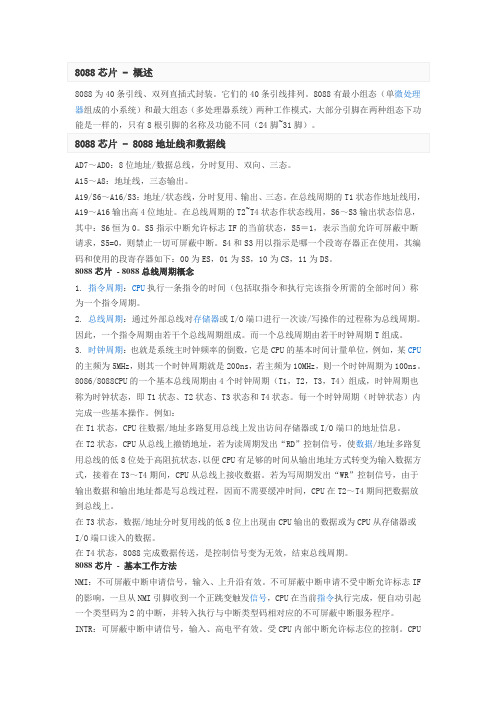

8088为40条引线、双列直插式封装。

它们的40条引线排列。

8088有最小组态（单微处理器组成的小系统）和最大组态（多处理器系统）两种工作模式，大部分引脚在两种组态下功AD7～AD0：8位地址/数据总线，分时复用、双向、三态。

A15～A8：地址线，三态输出。

A19/S6～A16/S3：地址/状态线，分时复用、输出、三态。

在总线周期的T1状态作地址线用，A19～A16输出高4位地址。

在总线周期的T2~T4状态作状态线用，S6～S3输出状态信息，其中：S6恒为0。

S5指示中断允许标志IF的当前状态，S5＝1，表示当前允许可屏蔽中断请求，S5=0，则禁止一切可屏蔽中断。

S4和S3用以指示是哪一个段寄存器正在使用，其编码和使用的段寄存器如下：00为ES，01为SS，10为CS，11为DS。

8088芯片- 8088总线周期概念1. 指令周期：CPU执行一条指令的时间（包括取指令和执行完该指令所需的全部时间）称为一个指令周期。

2. 总线周期：通过外部总线对存储器或I/O端口进行一次读/写操作的过程称为总线周期。

因此，一个指令周期由若干个总线周期组成。

而一个总线周期由若干时钟周期T组成。

3. 时钟周期：也就是系统主时钟频率的倒数，它是CPU的基本时间计量单位，例如，某CPU 的主频为5MHz，则其一个时钟周期就是200ns，若主频为10MHz，则一个时钟周期为100ns。

8086/8088CPU的一个基本总线周期由4个时钟周期（T1，T2，T3，T4）组成，时钟周期也称为时钟状态，即T1状态、T2状态、T3状态和T4状态。

每一个时钟周期（时钟状态）内完成一些基本操作。

例如：在T1状态，CPU往数据/地址多路复用总线上发出访问存储器或I/O端口的地址信息。

在T2状态，CPU从总线上撤销地址，若为读周期发出“RD”控制信号，使数据/地址多路复用总线的低8位处于高阻抗状态，以便CPU有足够的时间从输出地址方式转变为输入数据方式，接着在T3～T4期间，CPU从总线上接收数据。

第一章习题答案一、选择题1.十进制数 66 转换成二进制数为_______。

A. 11000010B.01100110C.11100110D.01000010答案：D2.十进制数 27.25 转换成十六进制数为_______。

A. B1.4HB.1B.19HC.1B.4HD.33.4H答案：C3.下列数中最小的是________。

A. (101001)2B. (52)8C. (2B)16D. (50)10答案：A4.若一个数的 BCD 编码为 00101001，则该数与______相等。

A. 41HB.121DC.29DD. 29H答案：C5.十进制数 9874 转换成 BCD 数为________。

A. 9874HB. 4326HC. 2692HD. 6341H答案：A6.BCD 数 64H 代表的真值为_______。

A. 100B.64C.-100D.+100答案：B7.十六进制数 88H，可表示成下面几种形式，错误的表示为_______。

A. 无符号十进制数 136B.带符号十进制数-120C.压缩型 BCD 码十进制数 88D.8 位二进制数-8 的补码表示答案：D8.若[A]原=1011 1101，[B]反=1011 1101，[C]补=1011 1101，以下结论正确的是______。

A. C 最大B. A 最大C.B 最大D.A=B=C答案：B9.8 位二进制补码表示的带符号数 1000 0000B 和 1111 1111B 的十进制数分别是____。

A. 128 和 255 B. 128 和-1 C. -128 和 255 D. -128 和-1答案：D10.微机中地址总线的作用是___________。

A.用于选择存储器单元B.用于选择进行信息传输的设备C.用于指定存储器单元和 I/O 设备接口单元的选择地址D.以上选择都不对答案：C11.计算机中表示地址使用____。

A.无符号数B.原码C.反码D.补码答案：A二、填空题1.计算机的主机由_______、控制器、主存储器组成。

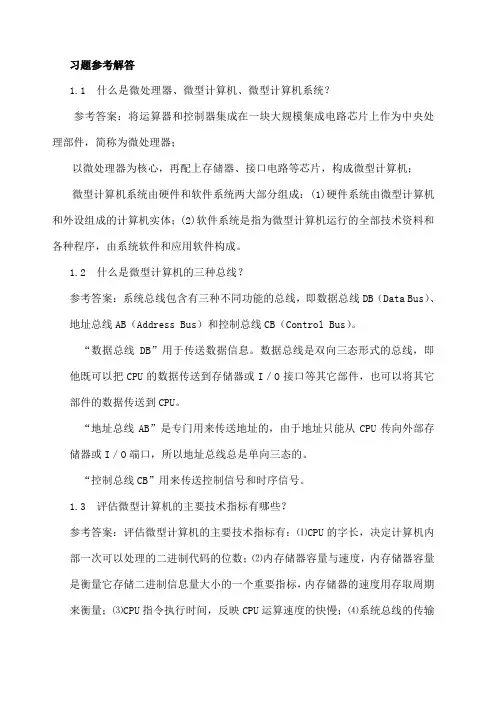

习题参考解答1.1 什么是微处理器、微型计算机、微型计算机系统？参考答案：将运算器和控制器集成在一块大规模集成电路芯片上作为中央处理部件，简称为微处理器；以微处理器为核心，再配上存储器、接口电路等芯片，构成微型计算机；微型计算机系统由硬件和软件系统两大部分组成：(1)硬件系统由微型计算机和外设组成的计算机实体；(2)软件系统是指为微型计算机运行的全部技术资料和各种程序，由系统软件和应用软件构成。

1.2 什么是微型计算机的三种总线？参考答案：系统总线包含有三种不同功能的总线，即数据总线DB（Data Bus）、地址总线AB（Address Bus）和控制总线CB（Control Bus）。

“数据总线DB”用于传送数据信息。

数据总线是双向三态形式的总线，即他既可以把CPU的数据传送到存储器或I／O接口等其它部件，也可以将其它部件的数据传送到CPU。

“地址总线AB”是专门用来传送地址的，由于地址只能从CPU传向外部存储器或I／O端口，所以地址总线总是单向三态的。

“控制总线CB”用来传送控制信号和时序信号。

1.3 评估微型计算机的主要技术指标有哪些？参考答案：评估微型计算机的主要技术指标有：⑴CPU的字长，决定计算机内部一次可以处理的二进制代码的位数；⑵内存储器容量与速度，内存储器容量是衡量它存储二进制信息量大小的一个重要指标，内存储器的速度用存取周期来衡量；⑶CPU指令执行时间，反映CPU运算速度的快慢；⑷系统总线的传输速率等。

1.4 将下列十进制数分别转换为二进制、十六进制数。

⑴ 35 ⑵ 130 ⑶ 0.625 ⑷ 48.25参考答案：⑴ 100011B，23H ⑵⑶ 0.101B，0.AH ⑷ 110000.01B，30.4H1.5 将下列二进制数分别转换为十进制、八进制、十六进制数。

⑴ 101101B ⑵⑶ 110110.101B ⑷ 101011.011B参考答案：⑴ 45，55Q，2DH ⑵ 230，346Q，E6H⑶ 54.625，66.5Q，36.AH ⑷ 43.375，53.3Q，2B.6H1.6 写出下列十进制数的原码、反码、补码（分别采用8位二进制和16位二进制表示）。

微机原理与接口技术复习要点一、考试方式：闭卷笔试二、考试试题类型：1．单项选择题（20题，每题1分，共20分）：主要是CPU接口部分的引脚的使用和基本概念等内容2．程序分析题(10分)例如：写出程序的每行的功能或注解3．阅读理解题（4题，每题5分,共20分）例如：某应用系统中，8253地址为340-343H，定时器0用做分频器(N为分频系数)，定时器2用做外部事件计数器。

计数器0：要求用计数器0用做分频器(N为分频系数) ，因此，选方式为2或3 。

计数初值为N（假设N ≤256）控制字为：0001 0110B=16H ；计数器2：要求用计数器2用做用做外部事件计数器，因此，计数器2可以选择工作在方式0、1、4、5都可以，选方式1 。

外部事件计数初值N= 0（最大计数范围65536或FFFFH）控制字为：1011 0010B=0B2H 。

初始化程序如下：计数器0初始化程序：MOV DX，0343H ；送控制字端口地址MOV AL，16H ；送控制字（8位计数）OUT DX，AL ；写控制字MOV DX，0340H ；送计数器0端口地址MOV AL，N ；送计数器初值OUT DX，AL ；写计数器初值4．错误判断题（10题，每题1分, 共10分）5．编程题（4题，每题10分，共40分）特别注意习题和课堂讲过的例题三、考试涉及的知识重点：要求重点掌握的知识点：一、基本知识和概念1．Intel 8086/8088CPU是16位CPU2．8086/8088CPU的一个总线周期，最多可交换2字节的数据3．8086/8088CPU的引脚中，用于连接硬中断信号的引脚有2个(INTR、NMI) 4．8086/8088CPU访问I／O端口的指令，常以寄存器间接寻址方式在DX中存放I／O端口地址5．8086/8088CPU系统中若访问奇存储体的一个字节单元，则此时是BLE=0 与A0=1状态。

6．8086/8088CPU响应可屏蔽中断的条件是IF=1，完成当前指令值7．可访问的I/O地址空间是64KB8．8086/8088CPU管理可屏蔽中断源的接口芯片是82599．采用条件传送方式时，必须要有状态端口二、基本能力要求1．已知某存储器芯片存储容量，能计算该芯片的最大地址。

一、单项选择题从每小题的四个备选答案中，选出一个正确答案，并将正确答案的番号填人括号内。

1．用来存放下一条将要执行的指令地址的寄存器是(B)A．SP B．IP C．BP D．CS2．要使串处理从低地址向高地址进行，应把标志位置为(D)A．IF=1B．TF=0C．DF=1D．DF=03．使状态标志位CF清零的错误指令是(C)A．OR AX，AX B．SUB AX，AXC．MOV CF，0D．CLC4．设SP=1110H，执行PUSH AX指令后，SP的内容为(B)A．SP=1112H B．SP=110EHC．SP=1111H D．SP=110FH5．汇编源程序出现语法错误的指令有(D)A．MOV[BX+SI]，AL B.MOV AX，[BP+DI]C．MOV DS，AX D.MOV CS，AX6．下列串操作指令中，必须同时指明源串和目的串地址的指令是(D)A．STOSW B．LODSWC．SCASW D．CMPSW7．设BL中有一无符号数，实现把BL中的数乘以2，应选用的指令是(B)A．SHR BL，1B．SHL BL，1C．SAR BL，1D．RCR BL，18．执行PUSH AX指令的正确步骤是(A)A．1．SP←SP-1，(SP)←AH B．1．(SP)←AH，SP←SP-12．SP←SP-1，(SP)←AL2．(SP)←AL，SP←SP-1C．1．SP←SP+1，(SP)←AH D．1．(SP)←AH，SP←SP+12．SP←SP+1，(SP)←AL2．(SP)←AL，SP←SP+19．CF=1时转移到目标地址的条件转移指令是(B)A．JNC B．JC C．JZ D．JS10．在执行NEG指令时，对标志位CF有影响，其影响的规则是(C)A．对正数求补时，CF=0B．对负数求补时，CF=0C．对非零数求补时，CF=1D．对零求补时，CF=111．算术右移SAR和逻辑右移SHR两条指令执行后结果完全相同的情况是(A)A．目的操作数最高位为0B．目的操作数最高位为1C．目的操作数为任意情况D．无论什么情况都不可能相同12．设AL=04H，BL=0F8H，执行IMUL BL指令后，结果是(D)A．AX=0032H B．AX=00E0HC．AX=03E0H D．AX=0FFE0H13．指令的操作数中，允许出现表达式，例如BUF1与BUF2均为变量名，下面指令中语法正确的是(D)A．MOV AX，BUFl*BUF2B．MOV AX，BUF1/BUF2C．MOV AX，BUF1+ES：BUF2D．MOV AX，BUF2-BUF114．下面指令中，操作数的寻址方式为寄存器间接寻址的指令是(C )A．INC WORD PTR [BX+SI]B．INC CX，[SI+COUNT]C．NEG BYTE PTR [BX]D．ADD AX，B15．NUM EQU 80HDA DB 34HAND DA，NUM上述语句执行后，DA 中的内容是(D )A．0B4H B．80H C．34H D．016．直接、间接、立即三种寻址方式指令的执行速度，由快至慢的排序为(A )A．立即、直接、间接B．直接、间接、立即C．直接、立即、间接D．不一定17．语句DA1DB 2DUP(3,5,7)汇编后，该语句可等同于的语句是(D )A．DA1DB 3,5,7B．DA1DB 2,3,5,7C．DA1DB 3,5,7,2D．DA1DB 3,5,7,3,5,718．MOV AL，80HMOV CL，2SAR AL，CL上述指令序列执行后，结果是(D )A．AL=40H B．AL=20HC．AL=0C0H D．AL=0E0H19．下面是实现将AL 内容加1的压缩型BCD 码加法程序段，其中正确的指令序列是(A )A．INC AL B．ADD AL，1DAA DASC．ADD AL，1D．STCDAA AAA20．现有数据存储如图所示：30100H 30101H 30102H 30103H 设AL=01H，BX=0100H，DS=3000H 执行换码指令XLAT 后正确的结果是(B )A．AL=20H B．AL=38HC．AL=00H D．AL=41H21．若定义DAT DW 'A'，则(DAT)和(DAT+1)两个相邻的内存中存放的数据是(B )A．0041H B．4100H 20H38H41H55HC．xx41H D．41xxH[注]选项C.和D．中的XX表示任意数据。

第1章微型计算机概述1.微型计算机中各部件是通过构成一个整体的．2._________是微型计算机的核心。

3.总线按照其规模、用途和应用场合可分为___________、__________和____________。

4.微型计算机由________ 、_______ 、_______ 和_______ 组成。

5.以微型计算机为主体，配上___________、_____________和_________之后，就成了微型计算机系统。

6.微型计算机的主要性能指标有CPU的位数、___________、_______________、__________第2章 16位和32位微处理器1.Intel 8086CPU是_______位微处理器，有_____根数据总线和____根地址总线，存储器寻址的空间为_______,端口寻址空间为_____。

8088CPU有＿＿根数据总线。

2.I/O端口地址有两种编址方式，分别是______________、____________.3.输入/输出端口有两种编址方法，既I/O端口与存储单元统一编址和I/O单独编址。

前一种编址的主要优点是和。

后一种编址的主要优点是和。

4.标志寄存器中包含标志和标志。

前者由人为指令设置，后者由程序运行结果决定。

5.所谓最小模式，就是。

6.所谓最大模式是7.8086工作在最大模式下，引脚MN/MX*接（高/低）电平。

8.8086/8088CPU的数据线和地址线是以_______ 方式轮流使用的。

9.8086中的BIU由__________个____________位段寄存器、一个_______位指令指针、__________字节指令队列、_______位地址加法器和控制电路组成。

10.8086/8088提供的能接受外中断请求信号的引脚是和。

两种请求信号的主要不同之处在于。

11.8086/8088的存储器是分段的，因此存储单元的物理地址是由和组合而成的。
