春日冷镦机参数汇总

标准类号3-1◎矫直系统之说明与调整：极限开关A：当线材用完时，自动停止机器运转（注意：当材料通过(A)杆时必须保持(A)杆与线材接触）。

调整螺丝B：紧靠线材推动矫直轮（调整前先松开螺帽(b1)和(b2)，调整后须重新锁紧）。

防逆轮C：预防线材被拉回。

（须调整滚轮使其对线材施以适当之压力。

）当线材用完，料尾要退出时，必须松退防逆轮(C)，以免强制逆拉时，防逆轴承受损。

线材拉轮D：把线材拉入机器，藉由扭转六角头把线材向前前进。

（调整拉轮，使其对线材施以适当之压力，调整前先松开(b1)螺帽和(d1)螺丝，调整后须重新旋转。

）矫直轮E：矫直线材。

送料轮A：把线材送入机器。

（使用适当的送料轮来配合线材直径是相当重要的，如此送料轮才能确实正常的送料。

）气压缸B：使(b2)上送料轮上升或下降，行使线材进入或退出时，作挟料或松料之功能，至于在正常送料之状况下要使送料停止，则作动棘爪上方之小气缸(b3)（如下页图示）来作动棘爪。

当要改变送料轮或送料线材末端通过送料轮时，藉机器外的手动阀(b1)开关调整气压缸，以推开上送料轮座，待线材进入送料轮后，再切换手动阀，使上方送料轮座下压，送料线材直径的大小及材质的软硬，要调整空压缸的压力一般线材直径较小及软质者压力要较低，反之要较高，压力高低以线材不变形，送料摩擦力能够顺利送料为原则（3～5kg/c㎡）再使上送料轮座下压，使送料轮压在线材上以适当的压力下送料。

◎送料长度调整：用扳手旋转螺杆○A，改变长度○L，使送料连杆○B移动如○L长度增加，致使送料长度增加，反之○L长度减少，致使送料长度减少；要调至送料所需长度，可依指标所指之数据调出其大约值后，再行微调。

调整送料长度有五个步骤：○1挡料长度之调整【请参考下页】。

○2调整送料长度。

○3按单冲程（1 STROKE）按钮，以剪断线材。

○4量取被剪断线材的长度（此长度需比实际所需要长度长8mm以）。

○5重复步骤○2○3○4直达到适当长度为止。

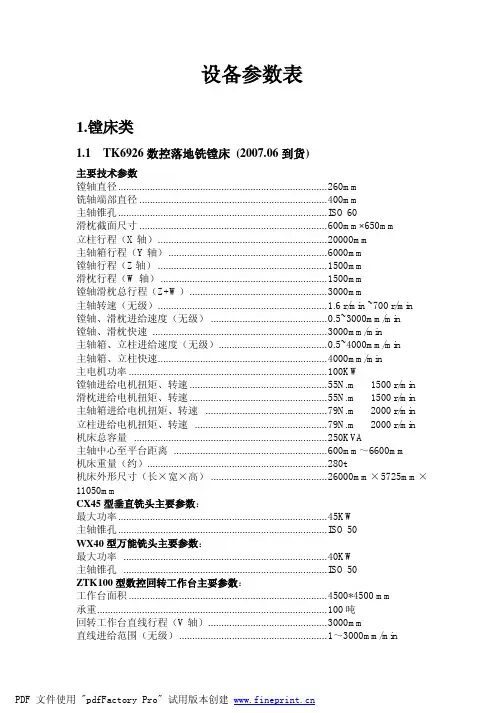

设备参数表1.镗床类1.1 TK6926数控落地铣镗床(2007.06到货)主要技术参数镗轴直径...............................................................................260mm铣轴端部直径.......................................................................400mm主轴锥孔...............................................................................ISO 60滑枕截面尺寸.......................................................................600mm×650mm立柱行程（X轴）................................................................20000mm主轴箱行程（Y轴）............................................................6000mm镗轴行程（Z轴）................................................................1500mm滑枕行程（W轴）...............................................................1500mm镗轴滑枕总行程（Z+W）....................................................3000mm主轴转速（无级）................................................................1.6 r/min ~700 r/min镗轴、滑枕进给速度（无级）............................................0.5~3000mm/min镗轴、滑枕快速..................................................................3000mm/min主轴箱、立柱进给速度（无级）.........................................0.5~4000mm/min主轴箱、立柱快速................................................................4000mm/min主电机功率...........................................................................100KW镗轴进给电机扭矩、转速....................................................55N.m 1500 r/min 滑枕进给电机扭矩、转速....................................................55N.m 1500 r/min 主轴箱进给电机扭矩、转速..............................................79N.m 2000 r/min 立柱进给电机扭矩、转速..................................................79N.m 2000 r/min 机床总容量.........................................................................250KVA主轴中心至平台距离..........................................................600mm～6600mm机床重量（约）....................................................................280t机床外形尺寸（长×宽×高）............................................26000mm×5725mm×11050mmCX45型垂直铣头主要参数：最大功率...............................................................................45KW主轴锥孔...............................................................................ISO 50WX40型万能铣头主要参数：最大功率.............................................................................40KW主轴锥孔.............................................................................ISO 50ZTK100型数控回转工作台主要参数：工作台面积...........................................................................4500*4500 mm承重.......................................................................................100吨回转工作台直线行程（V轴）.............................................3000mm直线进给范围（无级）........................................................1～3000mm/min工作台回转进给范围（无级）............................................0.001～1r/min工作台分度定位精度..........................................................5″回转(B)轴任意定位精度.....................................................7″回转（B）轴重复定位精度................................................5″生产厂家...............................................................................齐齐哈尔第二机床厂1.2 TK6920数控落地铣镗床主要技术参数镗轴直径.................................................................................200mm铣轴端部直径.........................................................................300mm镗轴锥孔.................................................................................ISO60#刀柄规格.................................................................................JT60#主轴转速.................................................................................2～1000r/min滑枕端面尺寸.........................................................................480mm×580mm床身导轨宽度.........................................................................1500mm立柱导轨宽度.........................................................................1350mm回转工作台宽度.....................................................................2500mm回转工作台长度.....................................................................3000mm立柱横向行程（X）...............................................................14000mm主轴箱垂直行程（Y）...........................................................4500mm滑枕轴向行程（Z）...............................................................1200mm镗轴轴向行程（W）..............................................................1200mm进給速度范围X..................................................................1~8000mm/minY..................................................................1~6000mm/minZ...................................................................1~4000mm/minW..................................................................1~4000mm/min 快速移动X..................................................................8000mmY..................................................................6000mmZ...................................................................4000mmW..................................................................4000mm主电机功率.............................................................................71KW主电机最大转速.....................................................................4500r/min铣轴最大扭矩.........................................................................15500Nm镗轴最大扭矩.........................................................................8500Nm主轴轴向抗力.........................................................................55000N进給及快速电机a. 扭矩：X......................................................................58NmY、Z、W.........................................................41.5Nmb. 功率：X.....................................................................14.7KWY、Z、W.........................................................10.5KWc. 最大转速：X、Y、Z、W.................................................2000r/min坐标定位精度：（数理统计法）X、Y............................................................0.030/1000mmZ、W...........................................................0.040/1000mm坐标重复定位精度：（任意位置）X、Y............................................................0.020/1000mmZ、W...........................................................0.020/1000mm装机总功率.............................................................................约180KV A工作台回转工作台宽度....................................................................2500mm回转工作台长度...................................................................3000mm工作台直线运动行程（V）…………………………………2000mm工作台回转角度（B）………………………………………360°ａ直线运动坐标（V坐标）定位精度...............................................................................0.06mm重复定位精度.......................................................................0.03mm反向差值...............................................................................0.02mmｂ回转运动精度（B精度）定位精度：（极差法）V..........................................................±0.015mm/1000mm B (5)重复定位精度V............................................................±0.01mm/1000mm B.. (3)工作台最大负重....................................................................40T万能铣头最大转速…………………………………………..950r/min速比………………………………………………..1：1最大扭矩…………………………………………..2000Nm铣头锥孔………………………………………….ISO50垂直铣头最大转速…………………………………………..950r/min速比………………………………………………..1：1最大扭矩…………………………………………..6000Nm铣头锥孔………………………………………….ISO50回转范围…………………………………………0~360°生产厂家...............................................................................交大昆机1.3 TK6916数控落地铣镗床主要技术参数镗轴直径.................................................................................160mm铣轴端部直径.........................................................................320mm镗轴锥孔.................................................................................ISO50#滑枕端面尺寸.........................................................................480mm×520mm 立柱横向行程（X）...............................................................8000mm主轴箱垂直行程（Y）...........................................................3000mm滑枕轴向行程（Z）...............................................................1200mm镗轴行程（W）………………………………………………..1200mm总行程（Z+W）………………………………………………..2400mm主轴转速范围（无级）..........................................................2~750r/min镗轴进給范围（无级）..........................................................0.5～1500r/min镗轴快速进給.........................................................................3000r/min滑枕进給范围（无级）..........................................................0.5～1500r/min滑枕快速进給.........................................................................3000mm/min主轴进給范围（无级）..........................................................1～3000mm/min 立柱进給范围（无级）..........................................................1～3000mm/min 主轴快进.................................................................................4000mm/min主轴中心线至落地中心平台工作面距离...............................560~3560mm主电机功率.............................................................................55KW机床总重量约.........................................................................113ｔ机床总容量.............................................................................180KVA回转工作台工作台面尺寸………………………………………2000×2000mm工作台承重…………………………………………20T工作台直线行程……………………………………1500mm工作台直线进给速度……………………………….1~3000mm/min工作台回转进给速度………………………………0.0009~1r/min4×90°分度精度（机械插销式定位）.........6″生产厂家.................................................................................齐齐哈尔第二机床1.4 TK6216数控落地铣镗床主要技术参数镗轴直径.................................................................................160mm镗轴锥孔.................................................................................ISO50#主轴转速.................................................................................2～1000r/min床身导轨宽度.........................................................................1340mm立柱导轨宽度.........................................................................1100mm立柱横向行程（X）...............................................................6000mm主轴箱垂直行程（Y）...........................................................2000mm镗轴轴向行程（W）..............................................................900mm进給速度范围X..................................................................1~4000mm/minY..................................................................1~4000mm/minZ...................................................................1~2000mm/minU..................................................................1~1000mm/min 快速移动X..................................................................4000mm/minY..................................................................4000mm/minZ...................................................................2000mm/minU..................................................................1000mm.min平旋盘滑块行程.....................................................................200mm主电机功率.............................................................................37KW主电机最大转速.....................................................................30～4000r/min镗轴最大扭矩.........................................................................4000NM主轴轴向抗力.........................................................................40000N机床总重量约.........................................................................56ｔ工作台工作台台面尺寸……………………………………2000×2500mm承重………………………………………………….35T工作台直线行程（V）……………………………………2000mm工作台回转…（B）………………………………………360°V轴快速 .......................................4000mm/minB轴快速 .......................................1r/minX、Y、Z、V轴坐标定位精度.............................±0.03/1000mm B轴坐标回转定位精度................................4×90°±6″任意位子±10″数控系统......................................西班牙FAGOR 8055M 机床总功率........................................85KVA生产厂家.................................................................................交大昆机1.5 卧式镗床TPX6113主要技术参数镗轴直径.................................................................................130mm镗轴锥孔.................................................................................公制80#工作台行程纵向........................................................................................1600mm横向........................................................................................1600mm主轴垂直行程主轴端面至底座工作台距离最大........................................................................................1400mm最小........................................................................................0mm主轴最大行程.........................................................................1000mm工作台最大承受重量..............................................................6300kg镗孔表面粗糙度.....................................................................6.3～1.6镗销范围.................................................................................镗直径50～350mm 生产厂家…………………………………………………中捷机床有限公司1.6 卧式镗床TX617主要技术参数镗轴直径.................................................................................75mm镗轴锥孔.................................................................................莫氏5#工作台行程纵向........................................................................................900mm横向........................................................................................700mm主轴垂直行程.........................................................................700mm车削端面最大直径.................................................................450mm车削外圆最大直径.................................................................350mm镗孔最大直径.........................................................................350mm主轴最大行程.........................................................................560mm工作台可承受最大重量..........................................................1300kg生产厂家……………………………………………..芜湖重型机床厂2.立车类2.1 NC-CA16800立车（SMVT1250×50/160L-MC）主要技术参数工作台直径.............................................................................7500mm最大车削直径.........................................................................16800mm过中心工件最大回转直径......................................................8000mm最大工件高度.........................................................................5000mm工作台面最大承重.................................................................160t工作台转速级数车削（机械两档）......................................0.16～16r/min]铣削进給与分度.....................................................................0.002～1r/min垂直刀架最大切削力..............................................................80KN(L≤630mm) 垂直刀架最大刀杆截面..........................................................70×77mm²垂直刀架进給量（X、Y无级）...........................................0.1～2000mm/min 垂直刀架行程水平（X）...................................................4250mm垂直（Z）...................................................2500mm立柱移动距离.........................................................................2500mm立柱移动速度.........................................................................200mm/min垂直刀架、垂直快速移动速度..............................................4000mm/min横梁升降行程.........................................................................3700mm横梁升降速度.........................................................................250mm/min铣削主轴最大扭矩.................................................................1000N/m铣轴最大功率（交流主轴伺服电机1PH7）.........................S128KW、S138KW 铣削主轴转速范围（无级）..................................................16～630r/min车削主电机功率（DC）........................................................132KW立柱移动电机功率.................................................................18.5KW横梁升降电机功率.................................................................37KW机床重量（约）.....................................................................400t生产厂家..............................................................齐重数控设备有限公司2.2 NC-CA1000立车（SMVT1000×40/100-NC）主要技术参数工作台直径.............................................................................7100mm最大车削直径.........................................................................10000mm过中心工件最大回转直径......................................................4000mm最大工件高度.........................................................................4000mm工作台面最大承重.................................................................100t工作台转速范围.....................................................................无级车削（两档）.................................................................0.32～32r/min铣镗、分度.....................................................................0.0002～0.2r/min 工作台最大扭矩.....................................................................4000K.N垂直刀架最大刀杆截面..........................................................360×360mm²垂直刀架进給量（X、Y无级）...........................................0.1～2000mm/min 垂直刀架行程水平（X）...................................................50~4400mm垂直（Z）...................................................2000mm垂直刀架、垂直快速移动速度..............................................4000mm/min横梁升降行程.........................................................................32500mm横梁升降速度.........................................................................300mm/min主电机功率（DC）................................................................125KW水平、垂直进給电机转矩......................................................30N.M立柱移动电机功率.................................................................18.5KW横梁升降电机功率.................................................................45KW机床重量（约）.....................................................................320t生产厂家..............................................................齐重数控设备有限公司2.3 NC-CA6300立车（SMVT6300×28/32-NC）主要技术参数工作台直径.............................................................................4000mm最大车削直径.........................................................................6300mm过中心工件最大回转直径......................................................4000mm最大工件高度.........................................................................2800mm工作台面最大承重.................................................................32t工作台转速范围.....................................................................无级车削（两档）.................................................................0.4～40r/min铣镗、分度.....................................................................0.0002～1r/min工作台最大扭矩.....................................................................80KN.M垂直刀架最大切削力..............................................................40KN垂直刀架进給量（X、Y无级）...........................................0.1～2000mm/min 垂直刀架行程水平（X）...................................................2150mm垂直（Z）...................................................1250mm垂直刀架滑枕截面尺寸..........................................................280×280mm²立柱移动距离.........................................................................1150mm立柱移动速度.........................................................................200mm/min垂直刀架、垂直快速移动速度..............................................4000mm/min横梁升降行程.........................................................................1900mm横梁升降速度.........................................................................228mm/min主电机功率（DC）................................................................75KW水平、垂直进給电机转矩......................................................41N.M横梁升降电机功率.................................................................18.5KW机床重量（约）.....................................................................90t生产厂家..............................................................齐重数控设备有限公司2.4 DVT350-25/32立车主要技术参数工作台直径.............................................................................3150mm最大车削直径.........................................................................3500mm最大工件高度.........................................................................2500mm工作台面最大承重.................................................................32t工作台转速范围.....................................................................无级工作台最大扭矩.....................................................................80KN.M垂直刀架最大切削力..............................................................40KN垂直刀架进給量（X、Y无级）...........................................0.1～2000mm/min 垂直刀架行程水平（X）...................................................2015mm垂直（Z）...................................................1250mm垂直刀架滑枕截面尺寸..........................................................220×220mm横梁升降行程.........................................................................2200mm横梁升降速度.........................................................................350mm/min主电机功率（DC）................................................................75KW水平、垂直进給电机转矩......................................................30N.M机床重量（约）.....................................................................60t生产厂家..............................................................齐重数控设备有限公司2.5 C5225E 立车主要技术参数工作台直径.............................................................................2250mm最大车削直径.........................................................................2500mm最大工件高度.........................................................................1600mm工作台面最大承重.................................................................10t垂直刀架行程水平..............................................................1400mm垂直..............................................................1000mm横梁升降行程.........................................................................1250mm垂直刀架扳度 (30)生产厂家..............................................................齐重数控设备有限公司2.6 C5116E 立车主要技术参数工作台直径.............................................................................1400mm最大车削直径.........................................................................1600mm最大工件高度.........................................................................1000mm工作台面最大承重.................................................................5t垂直刀架行程水平..............................................................915mm垂直..............................................................800mm横梁升降行程.........................................................................760mm垂直刀架扳度 (30)生产厂家..............................................................齐重数控设备有限公司3.卧车类3.1 CK61350×10/100数控重型卧车主要技术参数床身上最大工件回转直径......................................................Ø3500mm过刀架最大工件回转直径......................................................Ø 3000mm顶针间最大工件重量..............................................................100t最大工件长度.........................................................................10000mm花盘最大扭矩.........................................................................160KN.M车削刀架切削力.....................................................................125KN顶尖角度.................................................................................75°机床重量 (160)主轴转速级数.........................................................................无级主轴转速范围.........................................................................0.5～100r/min机械变档.................................................................................2档主轴锥空尺寸.........................................................................Ø196.869mm锥度1：4 卡盘直径.................................................................................Ø3150mm主轴前端直径.........................................................................Ø630mm主轴端部标准.........................................................................1：30控制轴数.................................................................................X、Z轴横向（X轴）快速.................................................................2000mm/min纵向（Z轴）快速..................................................................4000mm/min横向（X轴）进給范围........................................................ 0.1～500mm/min纵向（Z轴）进給范围........................................................ 0.1～500mm/min横向行程.................................................................................X=1100mm纵向行程.................................................................................Z＝10000mm刀板最大伸出长度.................................................................530mm刀杆截面尺寸.........................................................................70×70mm尾座参数尾座套筒移动量.....................................................................200mm尾座套筒直径.........................................................................Ø630mm尾座主轴锥孔尺寸.................................................................Ø196.869锥度１：４尾座快速移动速度.................................................................2000mm/min尾座套筒移动速度.................................................................50mm/min中心架规格小中心架夹持直径（闭式）..................................................Ø200～700mm大中心架夹持直径（闭式）..................................................Ø650~1200mm开式中心架.............................................................................Ø1000～1900mm电机规格参数主传动电机.............................................................................直流调速电机125KW X轴伺服电机.........................................................................75N.M 2000r/minZ轴伺服电机..........................................................................95N.M 2000r/min主电机驱动系统.....................................................................SIEMENS802D机床总容量.............................................................................约190KV A生产厂家.......................................................………..青海重型设备有限公司3.2 C6031A落地车床主要技术参数床身上最大工件回转直径......................................................Ø3150mm最大工件重量.........................................................................5t最大工件长度.........................................................................2500mm基座平板上的中心高..............................................................1275mm基座平板上的中心高..............................................................1275mm在基座平板上的回转直径......................................................2500mm顶卡工件最大质量.................................................................1600kg花盘直径.................................................................................2500mm花板纵向行程.........................................................................2500mm横刀架行程.............................................................................550mm十字刀架行程.........................................................................460mm生产厂家………………………………………….. 齐齐哈尔第一机床厂3.3 普通车床CA6140主要技术参数最大回转直径.........................................................................400mm最大工件长度.........................................................................2000mm生产厂家…………………………………………….沈阳第一机床厂3.4 普通车床CT6140主要技术参数最大回转直径.........................................................................400mm最大工件长度.........................................................................2000mm生产厂家……………………………………………太原机床厂3.5 普通车床CW6163主要技术参数最大回转直径.........................................................................630mm最大工件长度.........................................................................3000mm生产厂家…………………………………………..大连第二机床厂3.6 简易车床650主要技术参数中心高.....................................................................................500mm中心距.....................................................................................2000mm生产厂家…………………………………………………十二局机械厂3.7 CW61125E 卧式车床回转直径………………………………………………………1250mm最大工件长度…………………………………………………8000mm生产厂家……………………………………………….星火机床厂4.带锯卧式带锯床主要技术参数最大切削截面.........................................................................320×450mm带锯规格.................................................................................3920×34×1.06生产厂家……………………………………………….浙江雁荡山机床有限公司5.铣床类5.1 数控龙门铣XK2320/4。

挖掘机型号参数表【收藏】
一、挖掘机的型号有大中小：
小型：35，55，65，75，80等；
中型：110，150，200，210，240，260等；
大型：300，360等型号。

二、挖掘机吨级及斗容量
1、型号160：就是16吨级的，斗容量在0.65立方左右。

2、型号200：就是20吨级的，斗容量在0.8立方左右。

3、型号220：就是22吨级的，斗容量在1.1立方左右。

4、型号240：就是24吨级的，斗容量在1.2立方左右。

5、型号270：就是27吨级的，斗容量在1.5立方左右。

6、型号250：就是45吨级的，斗容量在2.1立方左右。

以上一般是指自然挖掘堆装的情况。

各种品牌挖掘机的型号是不一样的，例如：
PC200-8:
【PC】是代表小松挖掘机系列；
【200】是代表20吨级；
【-8】代表推陈出新的代数。

又如：
卡特306:
【3】是代表卡特挖掘机系列；
【06】是代表6吨级；
推陈出新的代数是用ABCD来代表。

三、常见品牌挖掘机参数表
1、卡特
2、小松、沃尔沃
3、日立
4、神钢、住友
5、斗山、玉柴。

冲模等高套筒规格和参数表
冲模等高套筒是模具制造中常用的一种零部件，用于固定冲头
或其他模具零件。

以下是冲模等高套筒的一般规格和参数表：
1. 外径（OD），冲模等高套筒的外径是指套筒的最大直径，通
常以毫米（mm）为单位。

常见的外径规格有10mm、12mm、15mm、
20mm等，具体尺寸根据模具设计和使用需求而定。

2. 内径（ID），冲模等高套筒的内径是指套筒的最小直径，用
于容纳冲头或其他模具零件。

内径通常与冲头或其他零件的直径相
匹配，确保其稳固固定。

常见的内径规格有6mm、8mm、10mm、12mm 等。

3. 高度（H），冲模等高套筒的高度是指套筒的长度，通常以
毫米为单位。

高度也是根据模具设计和使用需求而定，常见的高度
规格有10mm、15mm、20mm、25mm等。

4. 材质，冲模等高套筒通常采用高速钢（HSS）或工具钢制造，以确保其耐磨性和耐用性。

材质的选择根据模具使用环境和工作要
求而定。

5. 表面处理，为了提高冲模等高套筒的表面硬度和耐腐蚀性，
常常进行表面处理。

常见的表面处理方式包括热处理、表面镀铬、
氮化等。

需要注意的是，冲模等高套筒的规格和参数会根据不同的模具
制造商和具体应用而有所差异。

因此，在选择和使用冲模等高套筒时，需要根据实际情况进行具体的规格和参数选择。

总结起来，冲模等高套筒的规格和参数包括外径、内径、高度、材质和表面处理等方面。

这些参数的选择应根据模具设计和使用需
求来确定。

目录1.形状、尺寸2. 坯料准备3. 自动锻压机的型号4. 凹模孔的直径5. 滚压螺纹坯径尺寸的确定6. 送料滚轮设计7. 切料模8. 送料与切料时常见的缺陷、产生的原因9. 初镦10. 终镦冲模11. 镦锻凹模12. 减径模13. 切边14. 常用模具材料及硬度要求15. 冷成形工艺对原材料的要求16. 切边时容易出现的缺陷、产生原因17. 化学成份对材料冷成形性能的影响18. SP.360设备参数19. 台湾设备参数20. 台湾搓丝机参数21. 国内搓丝机、滚丝机参数22. YC－420、YC－530滚丝机参数23. 磨床参数24. 单位换算25. 钻床参数形状、尺寸：1.圆角半径――取直径的1/20～1/5。

冷锻时圆角过大反而难锻造。

2.镦粗头部和法兰部尺寸――头部或法兰部体积V在2D3（D为坯料直径）以下时用单击镦锻机，3.5D3以下时可用双击镦锻机加工，而不会产生纵向弯曲。

如V为4.7D3必须经三道镦粗工序。

这部分的直径D1，（镦粗后直径）对于C<0.2％的碳素钢，不经中间退火能够镦粗到2.5D。

超过上述范围必须中间退火。

侧面尺寸由于难以控制，公差要尽可能放宽。

3.镦粗部分的形状――头部或头下部的高度比直径大时，侧壁上向上和向下设置2°左右的锥度，使材料填充良好。

球形头部顶上允许设计成小平面。

4.挤压件坯料和挤出部分断面积之比A0/A1，即挤压比R，对S10C、BSW1的实心、空心正挤压件，如在5～10以下，对反挤压杯形件，如在1.3～4间，能够一次成形。

自由挤压件的R如在1.25～1.4以下，能经一道工序加工。

杯形件反挤压时的冲头压力，当R约为1.7时最小。

5.挤压件断面变化部分的锥度如图1，但对于变形抗力高的材料，从模具强度上考虑，α（度）要取较大值。

6.反挤压杯形件的侧壁高度――侧壁高度H和冲头直径d的比H/d，对S10C、BSW1如在2～3以下，对更硬的材料如在1～2以下，均可一次成形。

砂轮倒棱机主要技术参数：0序号名称规格与说明1 倒棱钢种各种材质的圆钢。

代表钢种：轴承钢、弹簧钢、管坯钢、合金结构钢、碳素结构钢、冷镦钢2 倒棱方式砂轮双向倒棱3 来料要求㈠.硬度:HB≤350㈡.圆钢不直度：≤2‰，端部除外（经矫直后的圆钢）㈢.端面锯切或剪切斜度：≤3°（端面局部变形）4 圆钢外观质量①冷剪剪切，有部分塌头②头部带少量剪切毛刺③钢材椭圆度符合国家Ⅱ组标准5 圆钢规格Ф15-Ф200（根据钢厂生产要求可调）6 适用长度3-12m（根据钢厂生产要求可调）7 倒棱深度0.5-8mm（根据钢厂生产要求可调）8 倒棱角度30-600 （根据钢厂生产要求可调）9 倒棱节拍3-4 s /支（根据钢厂生产要求连续可调）10 砂轮机组电机功率11kw×2台11 除尘器电机功率4kw×2台12 砂轮片规格Ф500×203×300（mm）（由两片砂轮组成）13 砂轮线速度50m/s14 倒棱后达到要求无明显的磨削不均、咬边形成局部磨削引起报废现象，满足后部探伤要求15 年产量≥10万吨，年工作时间：6500h16 除尘方式布袋式室内排气，符合环保要求（标准号GB162297-1996）17 圆钢移动方式螺旋辊传动，另有柔性带浮动加压装置强迫圆钢自转，集体齿轮传动（变频）18 圆钢端部定位方式由升降、横移、固定挡板调节。

（电动、液压设定调整操作）19 齐头辊道传动形式变频调速控制（单辊传动）20 圆钢拨料、移位方式三爪拨料、翻板拨料及固定斜滑板移位相结合。

保证拨料时间在1秒钟内能让后一根料进入21 电控系统全自动，PLC机控制，触摸屏操作。

（留有联网通讯接口）22 总装机容量62kw23 外形尺寸长16m×宽8m棒材砂轮倒棱机系列参数表圆钢规格走刀量(mm/r)名称倒棱尺寸(mm)倒棱节拍生产能力(支/h)总装机容量(KW)占地面积（长*宽）m 直径(mm) 长度(mm)砂轮倒棱机Φ10-Φ183-9 2-5*45ºֻ30º3-4 550-650 62 13*7.5Φ20-Φ1503-12 2-5*45ºֻ30º3-5 450-600 115 16*9.5。

—某标准件厂冷镦车间低压配电系统及车间变电所设计1 10kv变电所设计任务书及分析工程设计任务书内容包括：工程设计目的，建设规模和系统供电的连接，用电单位负荷容量，工程建设期限等，工程设计人员接到任务书后，应对设计任务书作初步分析，并收集有关设计资料.10kv变电所设计任务书1.1.1 变电所位置本变电所设在冷镦车间东北角。

车间内最热月平均气温为30℃；地中最热月平均气温为25℃；土壤冻结深度为1.10m；车间属正常干燥环境；车间原址为耕地，地势平坦。

地层以砂粘土为主，地下水位-5.3m。

1.1.2 变电所基本设计资料1.变电所电压等级：10/!2.本变电所10kv经0.2km电缆线路与本厂总降压变电所相连。

3.工厂总降压变电所10kv母线上的短路容量按300Mkv计。

工厂降压变电所10kv配电出现定时限过电流保护整定时间top=。

4.要求车间变电所最大负荷时功率因数不低于，车间变电所10kv侧进行电能计量。

5.本变电所除给冷镦车间供电外，还需给工具、机修车间供电。

6.负荷情况：(1）工具车间要求车间变电所低压侧提供四路电源。

(2)机修车间要求车间变电所低压侧提供一路电源。

（3）工具，机修车间负荷计算表如表1-1所示。

[表1-1 工具、机修车间的负荷统计表（4）车间负荷性质：车间为三班工作制，年最大有功负荷利用小时数为4500h，属于三级负荷。

（5）冷镦车间生产任务急产品规格：本车间主要承担我国机械和电器制造工业的标准螺钉配件生产。

标准螺钉元件规格范围为M3-M18，车间明细表1-2如图所示]1.1.3主要设计任务（1）负荷计算和无功功率补偿（2）变电所位置和形式的选择…（3）变电所主变压器的台数与容量，类型的选择（4）工厂配电系统的确定（5）变电所主接线确定并保证为最佳。

（6）变电所主要接线方案的设计（7）短路电流的计算（8）变电所一次设备的选择与校验（9）变电所进出线的选择与校验（10）变电所二次回路方案的选择与继电保护的整定（（10）防雷保护和接地装置的设计1.1.4设计结果1.设计说明书一份。
