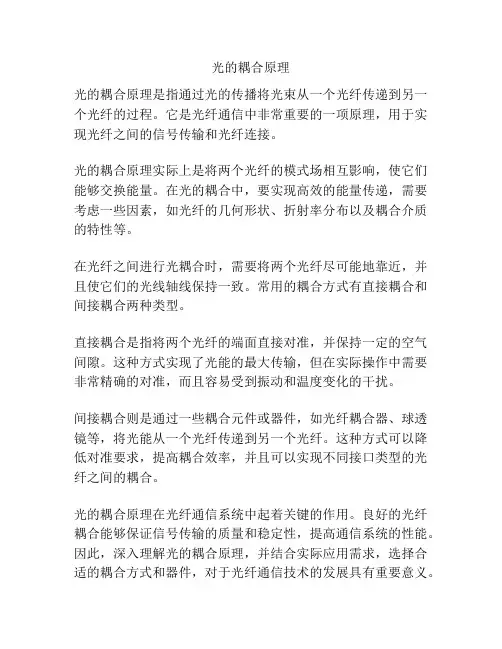

光的耦合原理
光的耦合原理是指通过光的传播将光束从一个光纤传递到另一个光纤的过程。
它是光纤通信中非常重要的一项原理，用于实现光纤之间的信号传输和光纤连接。
光的耦合原理实际上是将两个光纤的模式场相互影响，使它们能够交换能量。
在光的耦合中，要实现高效的能量传递，需要考虑一些因素，如光纤的几何形状、折射率分布以及耦合介质的特性等。
在光纤之间进行光耦合时，需要将两个光纤尽可能地靠近，并且使它们的光线轴线保持一致。
常用的耦合方式有直接耦合和间接耦合两种类型。
直接耦合是指将两个光纤的端面直接对准，并保持一定的空气间隙。
这种方式实现了光能的最大传输，但在实际操作中需要非常精确的对准，而且容易受到振动和温度变化的干扰。
间接耦合则是通过一些耦合元件或器件，如光纤耦合器、球透镜等，将光能从一个光纤传递到另一个光纤。
这种方式可以降低对准要求，提高耦合效率，并且可以实现不同接口类型的光纤之间的耦合。
光的耦合原理在光纤通信系统中起着关键的作用。
良好的光纤耦合能够保证信号传输的质量和稳定性，提高通信系统的性能。
因此，深入理解光的耦合原理，并结合实际应用需求，选择合适的耦合方式和器件，对于光纤通信技术的发展具有重要意义。

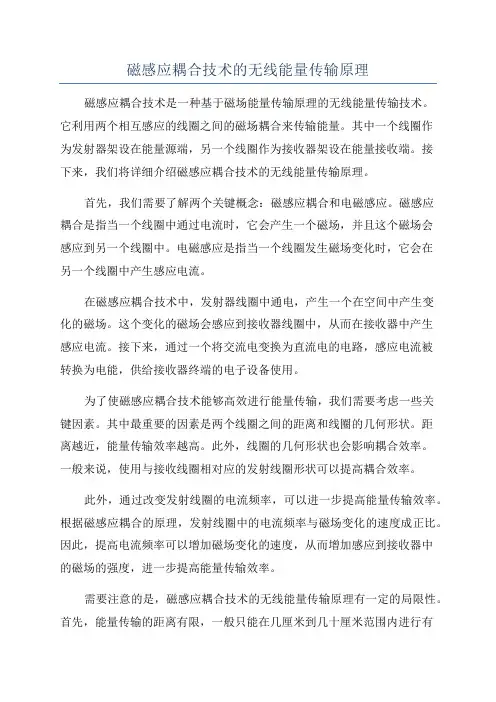

磁感应耦合技术的无线能量传输原理磁感应耦合技术是一种基于磁场能量传输原理的无线能量传输技术。
它利用两个相互感应的线圈之间的磁场耦合来传输能量。
其中一个线圈作为发射器架设在能量源端，另一个线圈作为接收器架设在能量接收端。
接下来，我们将详细介绍磁感应耦合技术的无线能量传输原理。
首先，我们需要了解两个关键概念：磁感应耦合和电磁感应。
磁感应耦合是指当一个线圈中通过电流时，它会产生一个磁场，并且这个磁场会感应到另一个线圈中。
电磁感应是指当一个线圈发生磁场变化时，它会在另一个线圈中产生感应电流。
在磁感应耦合技术中，发射器线圈中通电，产生一个在空间中产生变化的磁场。
这个变化的磁场会感应到接收器线圈中，从而在接收器中产生感应电流。
接下来，通过一个将交流电变换为直流电的电路，感应电流被转换为电能，供给接收器终端的电子设备使用。
为了使磁感应耦合技术能够高效进行能量传输，我们需要考虑一些关键因素。
其中最重要的因素是两个线圈之间的距离和线圈的几何形状。
距离越近，能量传输效率越高。
此外，线圈的几何形状也会影响耦合效率。
一般来说，使用与接收线圈相对应的发射线圈形状可以提高耦合效率。
此外，通过改变发射线圈的电流频率，可以进一步提高能量传输效率。
根据磁感应耦合的原理，发射线圈中的电流频率与磁场变化的速度成正比。
因此，提高电流频率可以增加磁场变化的速度，从而增加感应到接收器中的磁场的强度，进一步提高能量传输效率。
需要注意的是，磁感应耦合技术的无线能量传输原理有一定的局限性。
首先，能量传输的距离有限，一般只能在几厘米到几十厘米范围内进行有效传输。
此外，磁感应耦合技术对于空间中的障碍物敏感，障碍物会显著影响能量传输效率。
总结起来，磁感应耦合技术是一种基于磁场能量传输原理的无线能量传输技术。
通过在发射器线圈中通电产生磁场，再通过感应原理，使接收器线圈中产生感应电流，最终将感应电流转化为电能，实现无线能量传输。
然而，需要注意的是该技术有一定的能量传输距离限制和障碍物影响。
物理中的耦合效应物理学中，耦合是指两个或多个物理系统之间相互影响的现象。
这些系统可以是不同的物体，也可以是相同的物体的不同部分。
而耦合效应则是描述这种影响的结果。
本文将会介绍物理学中的常见耦合效应及其应用。
一、热力学中的热耦合效应热力学中常见的耦合效应是热耦合效应。
热耦合效应是指介质之间连通时，由于介质温度的差异而发生的能量传输现象，表现为能量的转移、热扩散等现象。
例如，一个房间里的暖气会向周围的空气散发热量，使得房间内的温度变化。
而在自然界中，地面的温度比空气温度低，导致了冬天时风速大的地方有大量的雪，从而形成了雪原和冰川。
热耦合效应应用广泛，包括在太阳能和风能的能量转换中，以及在生物学、地球物理学和化学工程等领域中的研究中也有广泛的应用。
二、电力中的电耦合效应电耦合效应是指介质中由于电流的流动而引起的介质内部电场的变化，进而影响电子的运动，最终产生电流的传输。
电耦合效应在电子器件和通信技术中有着广泛的应用。
其中，一个典型的例子就是晶体管。
在晶体管中，电源电压通过控制电极影响了源极电极之间的电路，从而控制了电子流的传输。
而在通信技术中，数字信号转成模拟信号时则需要经过电耦合效应的影响，从而变成更容易传输和处理的信号。
三、机械学中的机械耦合效应在机械学中，机械耦合效应常常表现为振动和声音的产生。
这种耦合效应与物体间的相对位置及运动状态有关。
其中，振动时机械系统之间的相动性，而声音则是介质中的机械振动产生的一种传输形式。
在机械工程中，机械耦合效应的应用主要体现在振动减振技术和噪声控制领域。
例如，汽车、飞机等大型机械设备就需要减少振动和噪声才能更好地运行和使用。
总之，耦合效应是物理学中不可避免的现象，也是我们能够研究和改善物理现象的基础。
我们需要在实际应用中认真探索，并将耦合现象纳入到我们的设计和研究中去，以推动物理学的发展和应用。

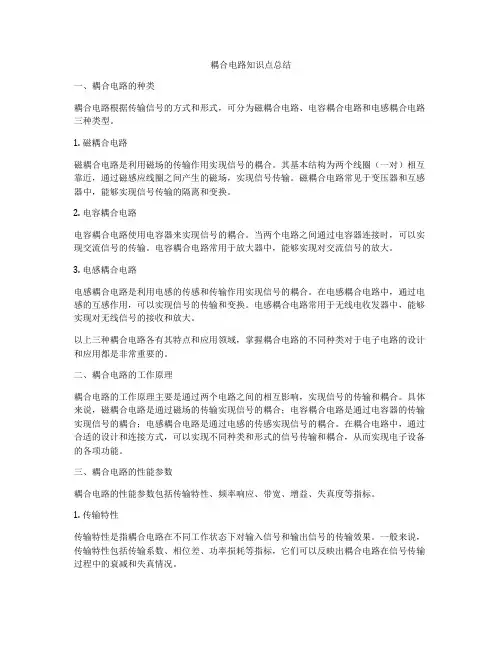

耦合电路知识点总结一、耦合电路的种类耦合电路根据传输信号的方式和形式，可分为磁耦合电路、电容耦合电路和电感耦合电路三种类型。
1. 磁耦合电路磁耦合电路是利用磁场的传输作用实现信号的耦合。
其基本结构为两个线圈（一对）相互靠近，通过磁感应线圈之间产生的磁场，实现信号传输。
磁耦合电路常见于变压器和互感器中，能够实现信号传输的隔离和变换。
2. 电容耦合电路电容耦合电路使用电容器来实现信号的耦合。
当两个电路之间通过电容器连接时，可以实现交流信号的传输。
电容耦合电路常用于放大器中，能够实现对交流信号的放大。
3. 电感耦合电路电感耦合电路是利用电感的传感和传输作用实现信号的耦合。
在电感耦合电路中，通过电感的互感作用，可以实现信号的传输和变换。
电感耦合电路常用于无线电收发器中，能够实现对无线信号的接收和放大。
以上三种耦合电路各有其特点和应用领域，掌握耦合电路的不同种类对于电子电路的设计和应用都是非常重要的。
二、耦合电路的工作原理耦合电路的工作原理主要是通过两个电路之间的相互影响，实现信号的传输和耦合。
具体来说，磁耦合电路是通过磁场的传输实现信号的耦合；电容耦合电路是通过电容器的传输实现信号的耦合；电感耦合电路是通过电感的传感实现信号的耦合。
在耦合电路中，通过合适的设计和连接方式，可以实现不同种类和形式的信号传输和耦合，从而实现电子设备的各项功能。
三、耦合电路的性能参数耦合电路的性能参数包括传输特性、频率响应、带宽、增益、失真度等指标。
1. 传输特性传输特性是指耦合电路在不同工作状态下对输入信号和输出信号的传输效果。
一般来说，传输特性包括传输系数、相位差、功率损耗等指标，它们可以反映出耦合电路在信号传输过程中的衰减和失真情况。
2. 频率响应频率响应是指耦合电路对不同频率信号的响应情况。
在实际应用中，耦合电路需要能够有效地传输和处理各种频率的信号，因此频率响应是耦合电路的重要性能参数。
3. 带宽带宽是指耦合电路能够传输的频率范围。

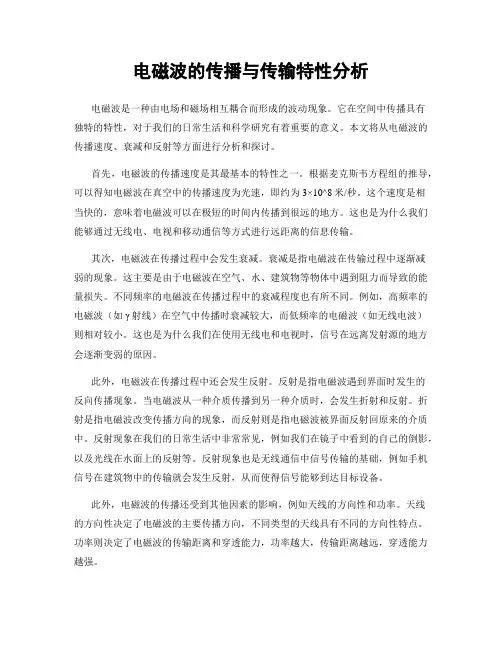

电磁波的传播与传输特性分析电磁波是一种由电场和磁场相互耦合而形成的波动现象。
它在空间中传播具有独特的特性，对于我们的日常生活和科学研究有着重要的意义。
本文将从电磁波的传播速度、衰减和反射等方面进行分析和探讨。
首先，电磁波的传播速度是其最基本的特性之一。
根据麦克斯韦方程组的推导，可以得知电磁波在真空中的传播速度为光速，即约为3×10^8米/秒。
这个速度是相当快的，意味着电磁波可以在极短的时间内传播到很远的地方。
这也是为什么我们能够通过无线电、电视和移动通信等方式进行远距离的信息传输。
其次，电磁波在传播过程中会发生衰减。
衰减是指电磁波在传输过程中逐渐减弱的现象。
这主要是由于电磁波在空气、水、建筑物等物体中遇到阻力而导致的能量损失。
不同频率的电磁波在传播过程中的衰减程度也有所不同。
例如，高频率的电磁波（如γ射线）在空气中传播时衰减较大，而低频率的电磁波（如无线电波）则相对较小。
这也是为什么我们在使用无线电和电视时，信号在远离发射源的地方会逐渐变弱的原因。
此外，电磁波在传播过程中还会发生反射。
反射是指电磁波遇到界面时发生的反向传播现象。
当电磁波从一种介质传播到另一种介质时，会发生折射和反射。
折射是指电磁波改变传播方向的现象，而反射则是指电磁波被界面反射回原来的介质中。
反射现象在我们的日常生活中非常常见，例如我们在镜子中看到的自己的倒影，以及光线在水面上的反射等。
反射现象也是无线通信中信号传输的基础，例如手机信号在建筑物中的传输就会发生反射，从而使得信号能够到达目标设备。
此外，电磁波的传播还受到其他因素的影响，例如天线的方向性和功率。
天线的方向性决定了电磁波的主要传播方向，不同类型的天线具有不同的方向性特点。
功率则决定了电磁波的传输距离和穿透能力，功率越大，传输距离越远，穿透能力越强。
综上所述，电磁波的传播与传输特性是一个复杂而又有趣的课题。
了解电磁波的传播速度、衰减和反射等特性，对于我们理解无线通信、雷达、卫星通信等技术的原理和应用都具有重要的意义。

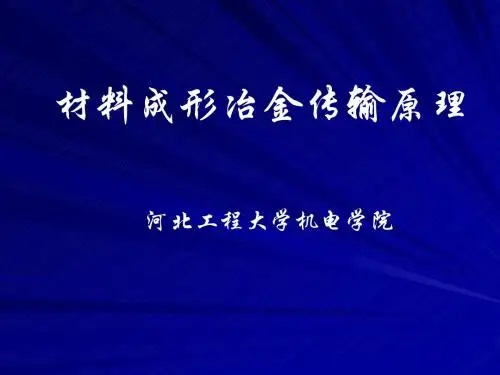

绪论一：传输过程是动量传输、热量传输、质量传输过程的总称，简称“三传” 或者“传递现象”。
动量传输：垂直于流体流动的方向上，动量由高速度区向低速度区的转移。
热量传输：热量由高温度区向低温度区的转移。
质量传输：物系中一个或几个组分由高浓度区向低浓度区的转移。
传输过程的本质：传输过程是物质或能量从非平衡态到平衡态转移的物理过程。
是某物质体系内描述体系的物理量（如温度、速度、组分浓度等）从不平衡状态向平衡状态转移的过程。
平衡态概念——是指体系内物理量不存在梯度。
例如热平衡是体系内的温度各处均匀一致。
不平衡态概念——是体系内物理量存在梯度，这时物系内的物理量不均匀，就会发生物理量的传输传输原理主要研究传输过程的传递速率大小与传递推动力及阻力之间的关系。
二：金属加工成形的分类：热态成形——金属的成形过程，是在较高温度状态下，通过高温手段，使金属成形。
冷态成形——金属在常温下，使金属成形。
如：切削、冲压、拔丝。
三：金属热态成形的四种工艺（“三传” 现象广泛存在）1. 铸造：液态(或固液态)金属——注入模具中——降温、凝固。
2. 锻压：金属加热至塑性变形抗力小、但是仍然为固体的状态，采用锻打、加压手段，而获得一定的形状的工艺方法。
3. 焊接：焊接是通过加热、加压，或两者并用，用或者不用填充材料，使两工件产生原子间结合的加工工艺和连接方式。
4. 热处理：热处理就是将工件通过热处理（高温加热，冷却速度不同）达到调整材质（如基体组织发生变化，硬度发生变化），以及削除应力。
⏹流体力学（Hydrodynamics）研究动量传输主要研究在各种力的作用下，流体本身的静止状态和运动状态；以及流体和固体界壁间有相对运动时的相互作用和流动规律。
⏹传热学（Heat Transfer ）：研究热量传输主要研究不同温度的物体，或同一物体的不同部分之间热量传递的规律。
⏹传质学（Mass Transfer ）：研究质量传输主要研究质量传递的有关理论。
直流电磁耦合传输是一种利用电磁感应原理实现的无线能量传输方式。
它基于法拉第电磁感应定律，通过变化磁场产生感应电流，进而将能量从一个电源传输到另一个设备。
该技术的传输原理可以简要概括如下：
发送端：在发送端，通过直流电流在绕线中产生一个稳定的磁场。
这通常是通过驱动电源和绕线组成的电磁线圈实现的。
当绕线中的电流发生变化时，磁场也会随之变化。
接收端：在接收端，也有一个绕线组成的电磁线圈。
当发送端的磁场通过空间传输到接收端时，它会穿过接收线圈。
通过电磁感应定律，这个变化的磁场会在接收线圈中产生感应电流。
能量传输：感应电流在接收端的线圈中产生后，可以被用来驱动设备或充电。
接收设备中通常包含了整流和滤波电路，它们将交流的感应电流转换为直流电流供设备使用。
需要注意的是，这种技术只能实现短距离的能量传输，传输效率会随着距离的增加而下降。
此外，电磁耦合传输还需要合适的线圈配置、工作频率和功率管理来实现有效的能量传输。
第一章绪论1.电力电缆―提供电能电压等级（耐电强度）载流量（耐温等级）2.通信电缆―传输信息通信距离（低频衰减/损耗）、信息容量、信息质量电线=导体+绝缘电缆=导体+绝缘+护层§1―1 现代电气通信及其对通信电缆的要求1.通信：人与人，人与机器之间传递信息的过程。
人最基本的通信方式是语言（声波），形体语言（光波），自然界中还有其他通信方式，如：蚂蚁用触角传递信息，其他生物通过气味传递信息等。
2.电气通信：借助于电的设施来传递信息的过程。
即使是光通信也离不开电的设施。
3.光通信的主要步骤：声音（图像）→电信号→光信号→中继（放大）→光信号→电信号→声音机/电电/光传输光/电-电/光光/电一、电气通信的形式1.语言通信：如：电话、广播（声音-电信号-声音）2.文字通信：如：电报3.图形象通信：如：传真和电视二、传输信息的形式电气通信的传输形式主要有两类1.无线传输：电磁波在大气中的传播。
（如：无线广播、电视、卫星通信、移动通信等）优点：不用架设线路，机动灵活经济缺点：易受干扰和大气影响，保密性差2.有限传输：电磁波靠着通信线路进行传播优点：传输性能稳定，通信距离长，容量大，保密性好缺点：建设周期长，通信费用高三、有限通信的线路种类1. 架空明线：以气体作为导体的绝缘。
远距离用3mm 左右铜线，近距离用铝线。
2. 对称电缆：双线回路。
对称：一个回路的两个导体对地位差相同。
对称电缆分为：对角线组，如星绞线组。
3. 同轴电缆：双线回路同轴：内外导体同心，但在电气上不对称。
4. 金属波导：单线回路，分为圆形、矩形、椭圆形工作原理：电磁波在管壁上反射而向前传输。
优点：容量大，距离长，不受电磁干扰缺点：光的发射接收装置昂贵，中继复杂，分路接续困难§1―2 有线通信线路的发展过程主要过程：架空明线―对称电缆―增音机―载波通信―同轴电缆―波导―超导电缆 ―光缆一、架空明线最初最简单的有线通信形式1. 单线：以大地为回路，只能单向发送，不能对话适用于野外作业，农村广播。
耦合的原理耦合是指两个或多个系统之间存在某种形式的相互作用或相互影响的关系。
在物理学、工程学和生物学等领域，耦合现象普遍存在，并且对系统的行为和性能产生重要影响。
本文将着重探讨耦合的原理，以及其在不同领域中的应用和意义。
首先，我们来了解一下耦合的基本原理。
耦合可以分为正向耦合和负向耦合两种类型。
正向耦合是指两个系统之间的变化趋势是一致的，即一个系统的变化会引起另一个系统同向的变化。
而负向耦合则是指两个系统之间的变化趋势是相反的，一个系统的变化会引起另一个系统反向的变化。
耦合的原理在于系统之间存在某种形式的相互作用，这种相互作用可以是物理上的连接，也可以是信息上的传递，甚至是能量上的转移。
在物理学中，耦合的原理广泛应用于各种振动系统和波动系统的研究中。
例如，双摆系统中的摆锤之间存在着耦合作用，一个摆锤的摆动会影响到另一个摆锤的运动。
在光学领域，光的传播也可以受到介质的耦合影响，不同介质之间的耦合作用会导致光的传播方向和速度发生变化。
此外，电磁场中的耦合现象也是电磁学研究的重要内容之一，不同电荷之间的相互作用会导致电场和磁场的耦合效应。
在工程学中，耦合的原理被广泛应用于控制系统和信号处理系统中。
控制系统中的多变量控制问题通常会涉及到不同控制回路之间的耦合作用，需要通过合适的控制策略来解耦合作用，以实现系统的稳定控制。
在信号处理系统中，不同传感器之间的耦合作用会导致信号的交叉干扰，需要通过信号处理算法来消除耦合效应，提取出准确的信号信息。
在生物学领域，耦合的原理也具有重要意义。
生物体内的各种生理系统之间存在着复杂的耦合作用，例如神经系统和内分泌系统之间的相互影响，心血管系统和呼吸系统之间的协调作用等。
这些耦合作用对于维持生物体内部的稳态和动态平衡起着关键作用，对于疾病的诊断和治疗也具有重要意义。
总之，耦合的原理是自然界和人工系统中普遍存在的一种现象，它反映了系统之间的相互影响和相互作用。
通过深入研究耦合的原理，可以更好地理解和解释各种复杂系统的行为和性能，为相关领域的科学研究和工程应用提供理论支持和技术指导。
1 感应耦合功率传输系统的工作原理1.1感应耦合功率传输系统的构成感应耦合功率传输系统的基本结构包括： 电源、 初级侧整流及逆变部份、 初 级侧载流线圈、次级侧感应线圈、次级侧整流及调节部份和负载。
图 2.1给出了 系统的基本构成框图：图 2.1 感应耦合功率传输系统结构图Fig. 2.1 Basic structure of a typical ICPT system其中，电源、初级侧整流及逆变部份和初级侧载流线圈属于固定不动部份； 次级侧感应线圈、 次级侧整流及调节部份和负载可以做成挪移部份。
初、 次级子 系统之间不存在电气连接。
1.2感应耦合功率传输技术的工作原理感应耦合功率传输技术的最基本理论依据就是电磁感应原理 [14~19]。
高频电 流通过初级侧载流线圈产生交变磁力线，交变磁力线与次级侧感应线圈相耦合产 生感应电动势，从而利用产生的电动势来驱动负载。
相对于传统的感应能量传递系统， ICPT 系统耦合程度较小。
为了提高系统 的功率传输能力， 初级绕组通常采用高频交流电压驱动。
系统工作时， 输入端首 先将普通工频市电整流成直流，再经 DC/AC 转换，变成合适的高频交流电，作 为初次侧载流线圈的电流输入。
经磁路耦合， 在次级侧感应出高频交流电。
由于 存在气隙，耦合系数较小， 传输功率较低。
需要根据负载的要求对次级侧交流电 进行各种处理。
若为直流负载， 则将高频电流经过整流为负载供电； 若为交流负 载，则还需要进行逆变处理。
所以不存在一种对所有负载都最优的电路拓扑结构， 必须根据需要，针对不同性质的负载设计出不同的电路。
对于滑动式 ICPT 系统， 进行长距离供电时通常需要一定的开关控制系统， 实现初级绕组的分段式供电，提高传输效率。
ICPT 等效于疏松耦合结构连接的传输系统，其次级侧的拓扑结构，如图 2.2：整流及调节部份次级侧感应线圈初级侧载流线圈整流及逆变部份负载电 源串联补偿谐振网络(a)串联补偿谐振型二次侧并联补偿谐振网络(b)并联补偿谐振型二次侧图 2.2 次级侧等效电路图Fig.2.2 The equivalent circuit diagram of ICPT设变压器的原边激磁电感为 L ；副边激磁电感为 L ；互感为 M ；原边线圈p s流过角频率为 电流有效值为 I 的交流电，根据耦合关系，副边电路接受线圈p将会感应出电压：V j MI( 2.1 )oc p相应的诺顿等效电路短路电流为：Iscj MI p j LsM I L ps( 2.2 )若副边线圈的品质因数为： QLs则由以上三式可得出传输功率：PsI 2RscM 2 I 2Q p sL s( 2.3 )可以看出， 提高电能传输的大小可以通过增大 、I 、M 和Q ，或者减小 L ，p s s但受应用场合机械安装和成本限制， ICPT 系统中， M 值普通较小，而且一旦系统设计完成后， M 和 L 的值就基本固定了。
耦合工作原理
耦合工作原理是指系统中存在两个或多个相互关联的部分，它们之间通过某种方式相互作用和影响，共同完成特定的功能或任务。
耦合是指两个或多个部分之间的相互联系，在物理或工程领域中，耦合通常指的是两个或多个系统之间的相互作用。
这种相互作用可以是物理联系，例如通过物理力或能量传递；也可以是信息联系，例如通过信号传递和通信。
耦合工作原理的关键在于确定和理解不同部分之间的相互作用方式和机制。
根据相互作用的特点和要求，可以采用不同的方法和技术来实现耦合工作。
在系统设计和工程中，耦合工作原理可以用来描述和解释各种现象和现象，例如共振、反馈、传感器和执行器之间的关系等。
通过对耦合的理解和控制，可以有效地改善系统的性能和可靠性。
总之，耦合工作原理是指系统中相互关联的部分通过某种方式相互作用，在这个作用过程中共同完成特定功能或任务的原理和机制。
了解和掌握耦合工作原理对于系统设计和工程实践具有重要的意义。
