电池循环性能影响

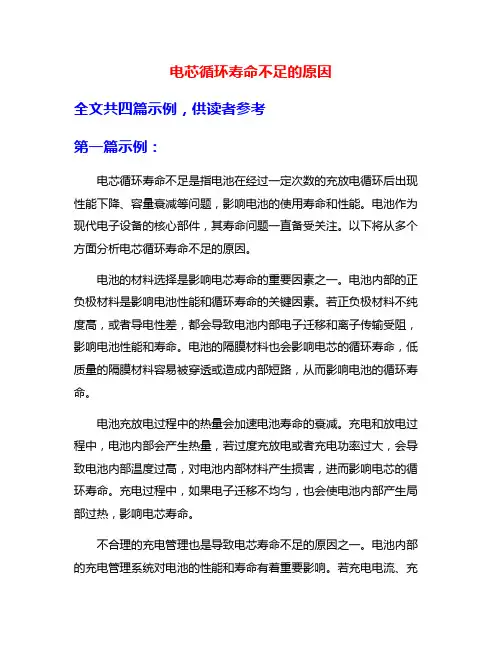

电芯循环寿命不足的原因全文共四篇示例，供读者参考第一篇示例：电芯循环寿命不足是指电池在经过一定次数的充放电循环后出现性能下降、容量衰减等问题，影响电池的使用寿命和性能。

电池作为现代电子设备的核心部件，其寿命问题一直备受关注。

以下将从多个方面分析电芯循环寿命不足的原因。

电池的材料选择是影响电芯寿命的重要因素之一。

电池内部的正负极材料是影响电池性能和循环寿命的关键因素。

若正负极材料不纯度高，或者导电性差，都会导致电池内部电子迁移和离子传输受阻，影响电池性能和寿命。

电池的隔膜材料也会影响电芯的循环寿命，低质量的隔膜材料容易被穿透或造成内部短路，从而影响电池的循环寿命。

电池充放电过程中的热量会加速电池寿命的衰减。

充电和放电过程中，电池内部会产生热量，若过度充放电或者充电功率过大，会导致电池内部温度过高，对电池内部材料产生损害，进而影响电芯的循环寿命。

充电过程中，如果电子迁移不均匀，也会使电池内部产生局部过热，影响电芯寿命。

不合理的充电管理也是导致电芯寿命不足的原因之一。

电池内部的充电管理系统对电池的性能和寿命有着重要影响。

若充电电流、充电电压等参数不合理，容易导致电池内部的充电不均匀，使得电芯局部过热。

不合理的充电管理还可能导致过充或过放现象，对电芯循环寿命造成伤害。

外部环境因素也会对电芯寿命造成影响。

如高温、湿度、震动等外部环境因素都会影响电池的寿命。

高温会加速电池内部化学反应速度，导致电池寿命衰减；湿度会影响电池内部材料的导电性；震动则容易导致电池内部材料疲劳开裂，损害电芯寿命。

电芯循环寿命不足的原因多方面，主要包括电池材料、充放电过程热量、不合理充电管理和外部环境等因素。

为了延长电芯的循环寿命，需要在电池设计和生产过程中重视材料的选择、充电管理的合理性和外部环境的影响，以尽可能减少电池寿命衰减的因素，提高电池的使用寿命和性能。

第二篇示例：电芯作为电动汽车的重要组成部件，其循环寿命不足一直是制约电动汽车使用寿命和性能的关键问题。

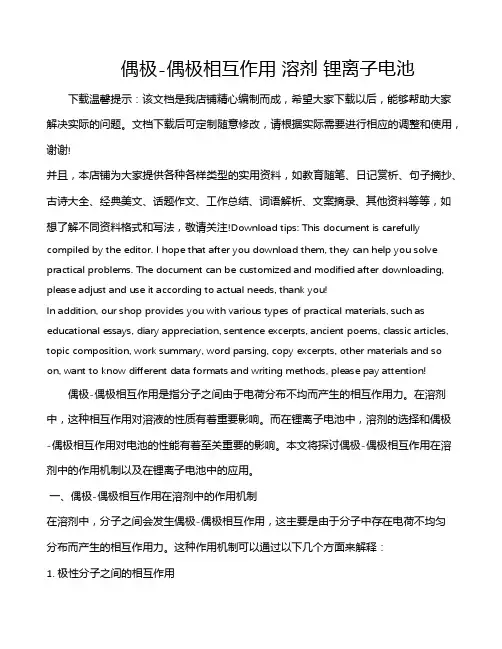

偶极-偶极相互作用溶剂锂离子电池下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!偶极-偶极相互作用是指分子之间由于电荷分布不均而产生的相互作用力。

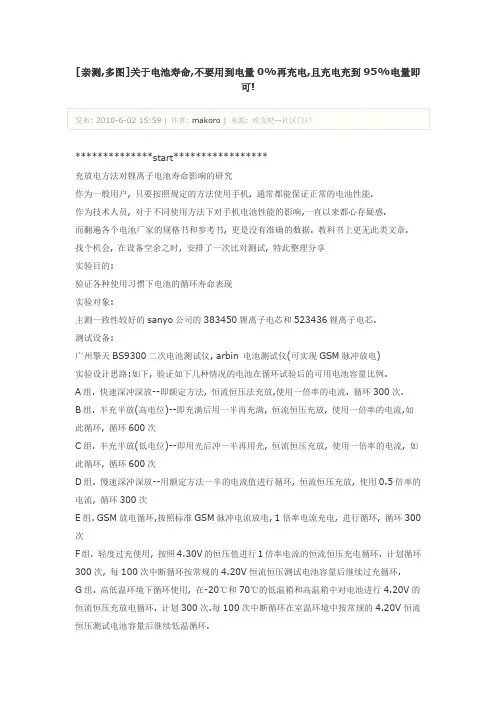

[亲测,多图]关于电池寿命,不要用到电量0%再充电,且充电充到95%电量即可!**************start*****************充放电方法对锂离子电池寿命影响的研究作为一般用户, 只要按照规定的方法使用手机, 通常都能保证正常的电池性能.作为技术人员, 对于不同使用方法下对手机电池性能的影响,一直以来都心存疑惑.而翻遍各个电池厂家的规格书和参考书, 更是没有准确的数据. 教科书上更无此类文章. 找个机会, 在设备空余之时, 安排了一次比对测试, 特此整理分享实验目的:验证各种使用习惯下电池的循环寿命表现实验对象:主测一致性较好的sanyo公司的383450锂离子电芯和523436锂离子电芯.测试设备:广州擎天BS9300二次电池测试仪, arbin 电池测试仪(可实现GSM脉冲放电)实验设计思路:如下, 验证如下几种情况的电池在循环试验后的可用电池容量比例.A组. 快速深冲深放--即额定方法, 恒流恒压法充放,使用一倍率的电流. 循环300次.B组. 半充半放(高电位)--即充满后用一半再充满, 恒流恒压充放, 使用一倍率的电流,如此循环, 循环600次C组. 半充半放(低电位)--即用光后冲一半再用光, 恒流恒压充放, 使用一倍率的电流, 如此循环, 循环600次D组. 慢速深冲深放--用额定方法一半的电流值进行循环, 恒流恒压充放, 使用0.5倍率的电流, 循环300次E组. GSM放电循环,按照标准GSM脉冲电流放电, 1倍率电流充电, 进行循环, 循环300次F组. 轻度过充使用, 按照4.30V的恒压值进行1倍率电流的恒流恒压充电循环. 计划循环300次, 每100次中断循环按常规的4.20V恒流恒压测试电池容量后继续过充循环.G组. 高低温环境下循环使用, 在-20℃和70℃的低温箱和高温箱中对电池进行4.20V的恒流恒压充放电循环. 计划300次.每100次中断循环在室温环境中按常规的4.20V恒流恒压测试电池容量后继续低温循环.[ Edited by makoro on 2010-6-2 16:06 ]锂电池-寿命.jpgmakoro2010-6-02 16:12:10======================================================== ============================实验数据以及分析:经过超过2个月的测试, 终于结束实验, 循环结束的电池均再次以0.2C和1C倍率进行一次容量测试.整理数据如下:一、正常充放组比对选ABCD 4组电池进行比对.得到几个比对结果:1.大电流(1C)循环比小电流(0.5C)循环, 容量衰减快一点: 差异约5%. AD组比对2.低电位下进行循环,电池容量衰减最慢, 即寿命最长. 通俗讲就是经常保持电池在没充满状态下使用利于延长电池寿命.3.全充全放, 即用光了才去充电, 其对电池的循环性能影响比用一半充一半要大. 这个结果恐怕是对那些宣言用光充电论者最大的否定.4.在各种情况下循环, 经过相同的使用容量后, 电池容量差异不大, 最高和最低差异仅8%. 用户实际使用几乎不可察觉.二、轻度过充使用对电池寿命的影响F组实验数据此组实验选用一容量为700mAh的电芯做单独测试, 同时测试两块, 获得循环曲线图如下:可以看到, 轻度过充循环(4.30V), 在初始阶段可以获得较高的电池容量.约能提升15%.但是在50多次后容量急转而下, 100次循环的时候已经到达原300次寿命点.130次后几乎没有可用容量. 在200次后中断测试, 观察电池, 呈发鼓状态, 说明电芯已经严重受损.三、高低温下充放电对电池寿命的影响G组数据如下本组实验选用同批次sanyo公司的523436电芯做比对测试高温和低温对电池的循环性能影响非常大, 100次即已经达到其室温300次的循环寿命值.200次循环后中断测试, 观察电池呈发鼓状,说明电池已经严重恶化.四、GSM脉冲放电对电池寿命的影响E组数据如下本组测试分别选用sanyo/sony/BYD三家公司的523436电芯做比对测试.测试表明, GSM脉冲放电循环组相比正常的恒流放电循环组, 循环表现稍差, 但是差异很小.仅在300次后才表现出最高3%的容量下降.附加说明GSM脉冲放电解释:锂离子电池通常情况下放电电流不能超过1.5倍率, 即1000mAh 的电池, 放电电流不能超过1.5A如果是700mAh的电池, 不能超过1A. 但是实际在GSM手机工作的时候, 会出现高达2A以上的脉冲电流.其脉冲宽度定义如下:按照C 的典型GSM脉冲图,设定放电程序为:1.7A(0.55ms )+200mA(4.05ms)那么这个脉冲放电对锂电池会有什么影响呢, 有2个地方需要考虑:1. 电池放电平台的降低, 会影响手机在使用的时候可用容量. 见插图2. 对电池寿命的影响是否会比恒流放电影响大, 见上面的实验结果分析.======================================================== ========================总结:1.浅充浅放更利于延长锂离子电池寿命2.高低温环境下使用锂离子电池, 将严重恶化电池性能3.轻度过充锂离子电池, 虽然能在一开始获得较好的电池容量表现, 但是长期轻度过充将严重影响电池性能.4.GSM大电流脉冲放电虽然呈现超过2A的峰值电流, 但是因其整体平均电流不大, 对锂离子电池循环寿命影响有限5.所以使用锂电的最佳方法：用过就充，充电不必充太满，90%时拔掉电源即可(LION电池是非常娇气的，非常怕过充电，因为他对电流的吸收几乎是100%，即便是5ma的电流长期充电也会导致过充，而影响电池寿命。

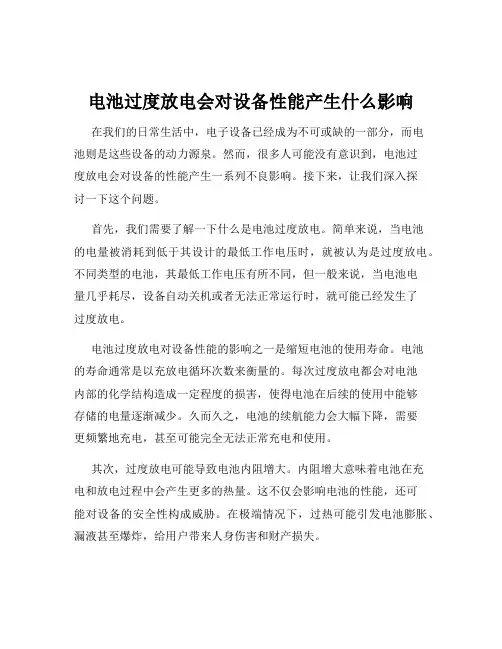

电池过度放电会对设备性能产生什么影响在我们的日常生活中，电子设备已经成为不可或缺的一部分，而电池则是这些设备的动力源泉。

然而，很多人可能没有意识到，电池过度放电会对设备的性能产生一系列不良影响。

接下来，让我们深入探讨一下这个问题。

首先，我们需要了解一下什么是电池过度放电。

简单来说，当电池的电量被消耗到低于其设计的最低工作电压时，就被认为是过度放电。

不同类型的电池，其最低工作电压有所不同，但一般来说，当电池电量几乎耗尽，设备自动关机或者无法正常运行时，就可能已经发生了过度放电。

电池过度放电对设备性能的影响之一是缩短电池的使用寿命。

电池的寿命通常是以充放电循环次数来衡量的。

每次过度放电都会对电池内部的化学结构造成一定程度的损害，使得电池在后续的使用中能够存储的电量逐渐减少。

久而久之，电池的续航能力会大幅下降，需要更频繁地充电，甚至可能完全无法正常充电和使用。

其次，过度放电可能导致电池内阻增大。

内阻增大意味着电池在充电和放电过程中会产生更多的热量。

这不仅会影响电池的性能，还可能对设备的安全性构成威胁。

在极端情况下，过热可能引发电池膨胀、漏液甚至爆炸，给用户带来人身伤害和财产损失。

对于一些智能设备，如手机、平板电脑等，电池过度放电还可能导致系统不稳定。

设备的电源管理系统会根据电池的电量来调整性能，如果电池电量过低且发生过度放电，系统可能会出现卡顿、死机、自动重启等问题。

这会严重影响用户的使用体验，甚至可能导致数据丢失或损坏。

此外，过度放电还可能对电池的充电速度产生影响。

受损的电池在充电时，往往需要更长的时间才能充满，而且充电效率也会降低。

这意味着用户需要花费更多的时间等待设备充电，给日常生活和工作带来不便。

另外，电池过度放电还可能对设备的硬件造成损害。

例如，在笔记本电脑中，过度放电可能会影响主板上的电源管理芯片和其他相关组件，导致电脑出现故障，维修成本增加。

那么，如何避免电池过度放电呢？其实，方法并不复杂。

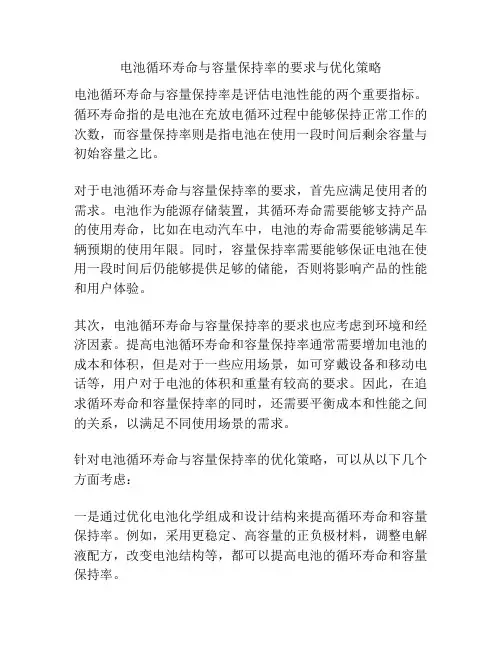

电池循环寿命与容量保持率的要求与优化策略电池循环寿命与容量保持率是评估电池性能的两个重要指标。

循环寿命指的是电池在充放电循环过程中能够保持正常工作的次数，而容量保持率则是指电池在使用一段时间后剩余容量与初始容量之比。

对于电池循环寿命与容量保持率的要求，首先应满足使用者的需求。

电池作为能源存储装置，其循环寿命需要能够支持产品的使用寿命，比如在电动汽车中，电池的寿命需要能够满足车辆预期的使用年限。

同时，容量保持率需要能够保证电池在使用一段时间后仍能够提供足够的储能，否则将影响产品的性能和用户体验。

其次，电池循环寿命与容量保持率的要求也应考虑到环境和经济因素。

提高电池循环寿命和容量保持率通常需要增加电池的成本和体积，但是对于一些应用场景，如可穿戴设备和移动电话等，用户对于电池的体积和重量有较高的要求。

因此，在追求循环寿命和容量保持率的同时，还需要平衡成本和性能之间的关系，以满足不同使用场景的需求。

针对电池循环寿命与容量保持率的优化策略，可以从以下几个方面考虑：一是通过优化电池化学组成和设计结构来提高循环寿命和容量保持率。

例如，采用更稳定、高容量的正负极材料，调整电解液配方，改变电池结构等，都可以提高电池的循环寿命和容量保持率。

二是通过优化电池管理系统来延长电池的寿命和提高容量保持率。

电池管理系统可以对电池进行充放电控制、温度控制和安全保护等操作，以提高电池的使用寿命和容量保持率。

例如，合理控制电池的充放电电流和电压，避免过充和过放，以及优化温度管理策略，都可以延长电池的寿命和提高容量保持率。

三是通过优化电池的使用环境和工作状态来延长电池的寿命和提高容量保持率。

电池的寿命和容量保持率受到使用环境的影响，如温度、湿度等。

因此，合理控制电池的工作温度和湿度，避免长时间暴露在极端环境中，可以提高电池的循环寿命和容量保持率。

综上所述，电池循环寿命与容量保持率的要求需要适应用户需求，并考虑到环境和经济因素。

实现循环寿命和容量保持率的优化需要从电池的化学组成和设计结构、电池管理系统以及电池的使用环境和工作状态等多个方面综合考虑，以达到性能和成本之间的平衡，满足不同应用场景的需求。

锂电池循环过程中直流内阻
在锂电池的充放电循环过程中，电池的直流内阻是一个重要的参数，它可以影响电池的性能和循环寿命。

直流内阻是指电池在直流工作状态下对电流的阻碍程度，通常用欧姆（Ω）来表示。

以下是关于锂电池循环过程中直流内阻的一些重要考虑因素：
1.充放电过程中内阻变化：锂电池在充放电过程中，尤其是在多次循环后，其直流内阻可能会发生变化。

这是因为电池内部的化学和物理过程，如电解质的溶解、极板的膨胀收缩等，都可能导致内阻的变化。

2.高速充放电和高温环境：高速充放电和高温环境可能导致锂电池内阻的升高。

这是因为在这些条件下，电池内部的反应速度增加，可能导致更多的电化学和热效应，从而增加电池的内阻。

3.电池健康状况：锂电池的健康状况也会影响其内阻。

例如，电池的老化、损伤或不良条件下的使用都可能导致内阻的增加。

4.直流内阻测量：直流内阻通常通过应用一个小的交流或直流电流脉冲并测量电压响应来进行测量。

这可以通过使用恒流或脉冲法来实现，测量电压降并计算电池的内阻。

5.内阻与性能关系：内阻的增加可能导致电池在高负载下的电压下降，影响电池的功率输出。

在一些应用中，对于高性能电池系统而言，较低的内阻通常是一个重要的设计目标。

总的来说，锂电池循环过程中的直流内阻是一个复杂的参数，受到多种因素的影响。

准确测量和了解内阻的变化有助于评估电池的性能和健康状况，并在电池管理系统中采取适当的措施以维护电池的性能。

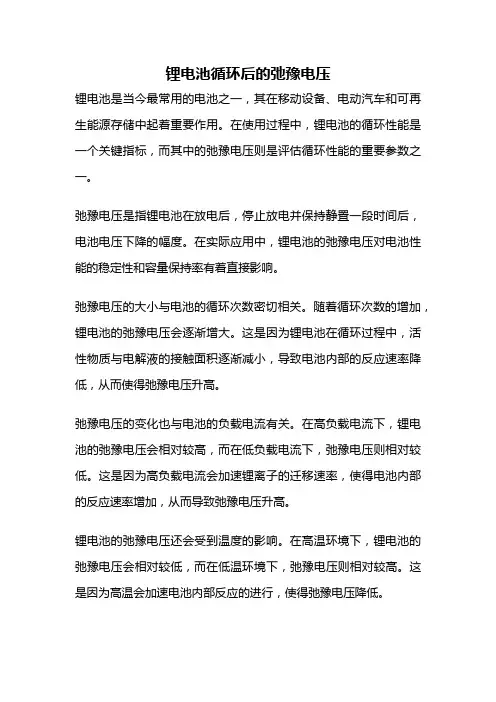

锂电池循环后的弛豫电压锂电池是当今最常用的电池之一，其在移动设备、电动汽车和可再生能源存储中起着重要作用。

在使用过程中，锂电池的循环性能是一个关键指标，而其中的弛豫电压则是评估循环性能的重要参数之一。

弛豫电压是指锂电池在放电后，停止放电并保持静置一段时间后，电池电压下降的幅度。

在实际应用中，锂电池的弛豫电压对电池性能的稳定性和容量保持率有着直接影响。

弛豫电压的大小与电池的循环次数密切相关。

随着循环次数的增加，锂电池的弛豫电压会逐渐增大。

这是因为锂电池在循环过程中，活性物质与电解液的接触面积逐渐减小，导致电池内部的反应速率降低，从而使得弛豫电压升高。

弛豫电压的变化也与电池的负载电流有关。

在高负载电流下，锂电池的弛豫电压会相对较高，而在低负载电流下，弛豫电压则相对较低。

这是因为高负载电流会加速锂离子的迁移速率，使得电池内部的反应速率增加，从而导致弛豫电压升高。

锂电池的弛豫电压还会受到温度的影响。

在高温环境下，锂电池的弛豫电压会相对较低，而在低温环境下，弛豫电压则相对较高。

这是因为高温会加速电池内部反应的进行，使得弛豫电压降低。

为了提高锂电池的循环性能和降低弛豫电压，人们提出了许多改进方法。

例如，可以通过优化电池的正负极材料，改变电解液的配方，提高电池的循环稳定性和容量保持率。

此外，合理控制电池的充放电速率和温度，也可以有效减小弛豫电压的大小。

锂电池循环后的弛豫电压是评估电池循环性能的重要指标之一。

弛豫电压的大小与循环次数、负载电流和温度等因素密切相关。

通过优化电池材料、改进电解液配方以及合理控制充放电速率和温度，可以有效降低弛豫电压的大小，提高锂电池的循环性能和使用寿命。

对于锂电池的研究和应用来说，进一步深入理解和控制锂电池的弛豫电压是非常重要的。

影响锂离子电池的因素锂离子电池是一种常见的可充电电池，广泛应用于移动设备、电动车辆和储能系统等领域。

影响锂离子电池性能的因素主要包括电极材料、电解质、内阻、充放电速率、温度等。

以下将一一介绍这些因素。

首先，电极材料是影响锂离子电池性能的关键因素之一、锂离子电池的正负极通常采用碳材料（如石墨）和过渡金属氧化物（如钴酸锂、锰酸锂、磷酸铁锂等）作为活性材料。

不同的电极材料具有不同的理论容量和倍率性能，对电池的能量密度、功率密度和循环寿命等性能有重要影响。

其次，电解质也是影响锂离子电池性能的重要因素之一、电解质主要包括有机溶剂和盐类溶液，用于促进锂离子在电解质中的传输。

合适的电解质选择能够提高电池的离子传输速率、电池的循环寿命和安全性能。

第三，内阻是锂离子电池性能的另一个重要因素。

内阻主要由电极材料、电解质和电极/电解质界面的电荷传输过程引起。

内阻越小，电池的功率密度越高，且充放电效率越高。

第四，充放电速率是影响锂离子电池性能的因素之一、锂离子电池的充放电速率可以影响电池的能量密度和循环寿命。

较高的充放电速率可能导致电池内部反应速率的不稳定，从而降低电池的容量和寿命。

最后，温度是影响锂离子电池性能的重要因素之一、温度对电池的循环寿命、放电容量和充电速率等性能都有显著影响。

过高的温度可能导致电池内部的电解液蒸发和电解质分解，从而降低电池的性能和安全性。

除了以上提到的因素外，还有其他一些因素可以影响锂离子电池的性能，如循环次数、压力、统计变异等。

锂离子电池是一种复杂的系统，各种因素相互作用，需要综合考虑才能获得最佳的性能。

因此，对锂离子电池性能影响因素的深入研究和优化设计对于提高电池性能和延长电池寿命具有重要意义。

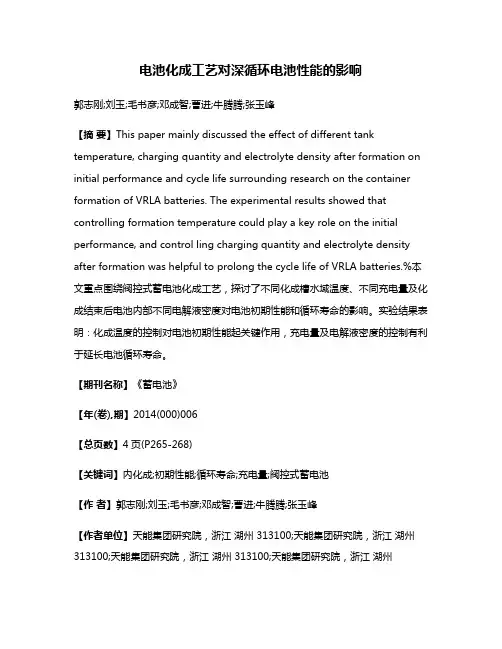

电池化成工艺对深循环电池性能的影响郭志刚;刘玉;毛书彦;邓成智;曹进;牛腾腾;张玉峰【摘要】This paper mainly discussed the effect of different tank temperature, charging quantity and electrolyte density after formation on initial performance and cycle life surrounding research on the container formation of VRLA batteries. The experimental results showed that controlling formation temperature could play a key role on the initial performance, and control ling charging quantity and electrolyte density after formation was helpful to prolong the cycle life of VRLA batteries.%本文重点围绕阀控式蓄电池化成工艺，探讨了不同化成槽水域温度、不同充电量及化成结束后电池内部不同电解液密度对电池初期性能和循环寿命的影响。

实验结果表明：化成温度的控制对电池初期性能起关键作用，充电量及电解液密度的控制有利于延长电池循环寿命。

【期刊名称】《蓄电池》【年(卷),期】2014(000)006【总页数】4页(P265-268)【关键词】内化成;初期性能;循环寿命;充电量;阀控式蓄电池【作者】郭志刚;刘玉;毛书彦;邓成智;曹进;牛腾腾;张玉峰【作者单位】天能集团研究院，浙江湖州 313100;天能集团研究院，浙江湖州313100;天能集团研究院，浙江湖州 313100;天能集团研究院，浙江湖州313100;天能集团研究院，浙江湖州 313100;哈尔滨工程大学，黑龙江哈尔滨150001;哈尔滨工程大学，黑龙江哈尔滨 150001【正文语种】中文【中图分类】TM912.1电池化成工艺是目前铅酸蓄电池行业所提倡的绿色环保型工艺，也是由铅锑合金更换为铅钙合金体系后所使用的主要化成方式。

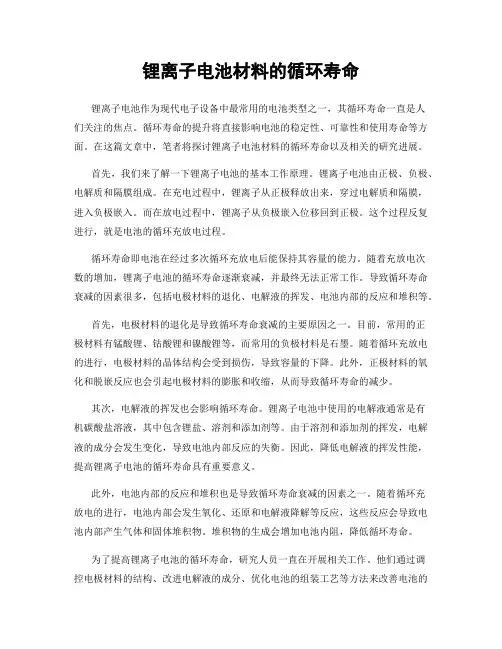

锂离子电池材料的循环寿命锂离子电池作为现代电子设备中最常用的电池类型之一，其循环寿命一直是人们关注的焦点。

循环寿命的提升将直接影响电池的稳定性、可靠性和使用寿命等方面。

在这篇文章中，笔者将探讨锂离子电池材料的循环寿命以及相关的研究进展。

首先，我们来了解一下锂离子电池的基本工作原理。

锂离子电池由正极、负极、电解质和隔膜组成。

在充电过程中，锂离子从正极释放出来，穿过电解质和隔膜，进入负极嵌入。

而在放电过程中，锂离子从负极嵌入位移回到正极。

这个过程反复进行，就是电池的循环充放电过程。

循环寿命即电池在经过多次循环充放电后能保持其容量的能力。

随着充放电次数的增加，锂离子电池的循环寿命逐渐衰减，并最终无法正常工作。

导致循环寿命衰减的因素很多，包括电极材料的退化、电解液的挥发、电池内部的反应和堆积等。

首先，电极材料的退化是导致循环寿命衰减的主要原因之一。

目前，常用的正极材料有锰酸锂、钴酸锂和镍酸锂等，而常用的负极材料是石墨。

随着循环充放电的进行，电极材料的晶体结构会受到损伤，导致容量的下降。

此外，正极材料的氧化和脱嵌反应也会引起电极材料的膨胀和收缩，从而导致循环寿命的减少。

其次，电解液的挥发也会影响循环寿命。

锂离子电池中使用的电解液通常是有机碳酸盐溶液，其中包含锂盐、溶剂和添加剂等。

由于溶剂和添加剂的挥发，电解液的成分会发生变化，导致电池内部反应的失衡。

因此，降低电解液的挥发性能，提高锂离子电池的循环寿命具有重要意义。

此外，电池内部的反应和堆积也是导致循环寿命衰减的因素之一。

随着循环充放电的进行，电池内部会发生氧化、还原和电解液降解等反应，这些反应会导致电池内部产生气体和固体堆积物。

堆积物的生成会增加电池内阻，降低循环寿命。

为了提高锂离子电池的循环寿命，研究人员一直在开展相关工作。

他们通过调控电极材料的结构、改进电解液的成分、优化电池的组装工艺等方法来改善电池的循环性能。

例如，研究表明，采用涂层技术可以提高电极材料的稳定性和电化学性能，从而延长电池的循环寿命。

电池循环寿命表述方式电池循环寿命是指电池在循环充放电过程中能够保持正常工作的时间。

循环寿命是衡量电池品质和性能的重要指标之一，对于电池的使用寿命和性能稳定性有着重要的影响。

本文将从电池循环寿命的定义、影响因素、延长循环寿命的方法以及电池循环寿命的测试等方面进行阐述。

一、电池循环寿命的定义电池循环寿命是指电池在一定的充放电循环次数下能够保持正常工作的时间。

一般来说，电池循环寿命越长，电池的性能和使用寿命就越好。

循环寿命的单位通常是循环次数，常见的电池循环寿命为500次、1000次或更多。

二、影响电池循环寿命的因素1. 充放电深度：充放电深度是指电池在循环过程中每次充放电时的电量变化比例。

一般来说，充放电深度越大，电池的循环寿命就越短。

因此，在使用电池时，应尽量避免将电池放电至过低的电量。

2. 充电速度：充电速度是指电池在充电过程中的充电速度。

充电速度过快会导致电池内部产生热量过多，从而影响电池的寿命。

因此，适当控制充电速度可以延长电池的循环寿命。

3. 温度：温度是影响电池性能和寿命的重要因素之一。

高温会加速电池的寿命衰减，因此，在使用电池时应尽量避免过高或过低的温度环境。

4. 充电次数：电池的循环寿命与充电次数有密切关系。

一般来说，充电次数越多，电池的循环寿命就越短。

因此，在使用电池时应尽量减少不必要的充电次数。

三、延长电池循环寿命的方法1. 控制充放电深度：合理控制充放电深度可以延长电池的循环寿命。

一般来说，将电池放电至20%~80%的电量范围内使用效果最佳。

2. 控制充电速度：适当控制充电速度可以减少电池的热量产生，延长电池的循环寿命。

采用恒流充电或限流充电的方式可以有效控制充电速度。

3. 控制温度：在使用电池时，应尽量避免过高或过低的温度环境。

可以采用散热措施或者降低电池的工作温度来延长电池的循环寿命。

4. 减少充电次数：尽量减少不必要的充电次数可以延长电池的循环寿命。

例如，在电池电量较高时不必进行充电。

储能用磷酸铁锂电池循环寿命的能量分析一、本文概述随着全球能源危机和环境问题的日益严重，储能技术作为解决能源问题的重要手段之一，正受到越来越多的关注。

磷酸铁锂电池作为一种高效、环保的储能设备，在电力储能、电动汽车等领域具有广泛的应用前景。

然而，磷酸铁锂电池的循环寿命问题一直是影响其应用的关键因素之一。

因此，对磷酸铁锂电池循环寿命的能量分析具有重要意义。

本文旨在通过对磷酸铁锂电池在循环过程中的能量变化进行深入分析，探讨其循环寿命的影响因素及机理，为提高磷酸铁锂电池的循环寿命提供理论支持。

文章首先介绍了磷酸铁锂电池的基本原理和循环寿命的定义，然后分析了磷酸铁锂电池在循环过程中的能量损失机制，包括活性物质的损失、电解质的消耗、电池内阻的增加等。

在此基础上，文章进一步探讨了影响磷酸铁锂电池循环寿命的外部因素，如充放电速率、温度、荷电状态等。

文章提出了提高磷酸铁锂电池循环寿命的可行性策略，包括优化电池结构、改进制造工艺、改善充放电条件等。

通过本文的研究，可以为磷酸铁锂电池的优化设计和实际应用提供理论支撑，推动其在储能领域的广泛应用，为可再生能源的利用和环境保护做出积极贡献。

二、磷酸铁锂电池基本原理与结构磷酸铁锂电池，简称LFP电池，是一种广泛应用于储能系统的锂离子电池。

其工作原理主要基于锂离子在正负极材料之间的嵌入与脱出。

在充电过程中，锂离子从正极材料中脱出，通过电解质和隔膜，嵌入到负极材料中；放电时则相反，锂离子从负极材料中脱出，再回到正极材料。

这一过程中，电子通过外电路移动，形成电流，从而实现能量的存储与释放。

磷酸铁锂电池的正极材料通常为磷酸铁锂（LiFePO₄），这种材料具有结构稳定、价格低廉、环境友好等优点。

其结构属于橄榄石型，每一个Fe²⁺都被六个氧原子所包围，形成了一个FeO₆八面体结构，而Li⁺则位于八面体结构之间的空隙中。

这种结构使得磷酸铁锂具有较高的离子扩散系数和良好的结构稳定性，从而保证了电池具有较长的循环寿命。

锂电池极⽚设计基础、常见缺陷和对电池性能的影响⼀、极⽚设计基础篇锂电池电极是⼀种颗粒组成的涂层，均匀的涂敷在⾦属集流体上。

锂离⼦电池极⽚涂层可看成⼀种复合材料，主要由三部分组成：(1)活性物质颗粒；(2)导电剂和黏结剂相互混合的组成相(碳胶相)；(3)孔隙，填满电解液。

各相的体积关系表⽰为：孔隙率 + 活物质体积分数 + 碳胶相体积分数=1锂电池极⽚的设计是⾮常重要的，现针对锂电池极⽚设计基础知识进⾏简单介绍。

(1)电极材料的理论容量电极材料理论容量，即假定材料中锂离⼦全部参与电化学反应所能够提供的容量，其值通过下式计算：例如，LiFePO4摩尔质量157.756 g/mol，其理论容量为：这计算值只是理论的克容量，为保证材料结构可逆，实际锂离⼦脱嵌系数⼩于1，实际的材料的克容量为：材料实际克容量=锂离⼦脱嵌系数 × 理论容量(2)电池设计容量与极⽚⾯密度电池设计容量可以通过下式计算： 极⽚涂层⾯积 电池设计容量=涂层⾯密度×活物质⽐例×活物质克容量×极⽚涂层⾯积其中，涂层的⾯密度是⼀个关键的设计参数，压实密度不变时，涂层⾯密度增加意味着极⽚厚度增加，电⼦传输距离增⼤，电⼦电阻增加，但是增加程度有限。

厚极⽚中，锂离⼦在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离⼦在孔隙内的迁移距离⽐极⽚厚度多出很多倍。

(3)负极-正极容量⽐N/P负极容量与正极容量的⽐值定义为：N/P要⼤于1.0，⼀般1.04~1.20，这主要是处于安全设计，防⽌负极侧锂离⼦⽆接受源⽽析出，设计时要考虑⼯序能⼒，如涂布偏差。

但是，N/P过⼤时，电池不可逆容量损失，导致电池容量偏低，电池能量密度也会降低。

⽽对于钛酸锂负极，采⽤正极过量设计，电池容量由钛酸锂负极的容量确定。

正极过量设计有利于提升电池的⾼温性能：⾼温⽓体主要来源于负极，在正极过量设计时，负极电位较低，更易于在钛酸锂表⾯形成SEI膜。
