CAD家具尺寸图

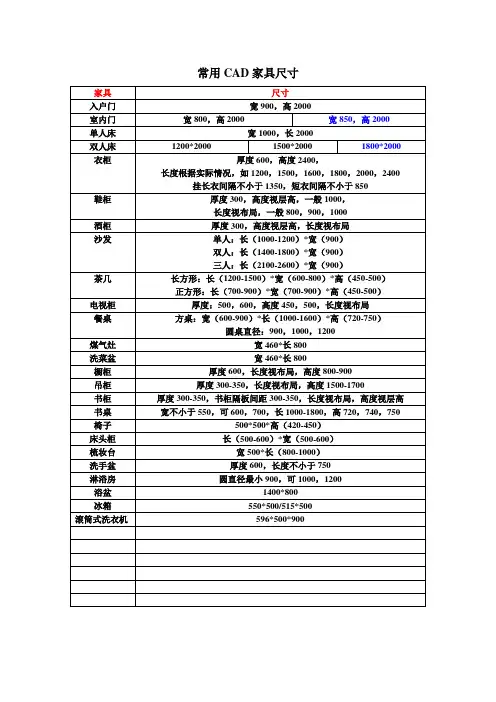

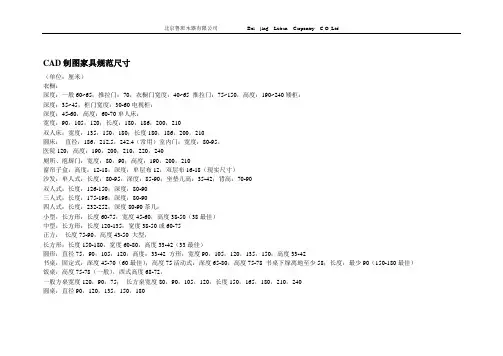

CAD制图家具规范尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、庖厨门：宽度：80，90；高度：190，200，210窗帘子盒：高度：12-18；深度：单层布12；双层布16-18（现实尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫儿高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或60-75正方：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）饭桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚掌高；80—200mm。

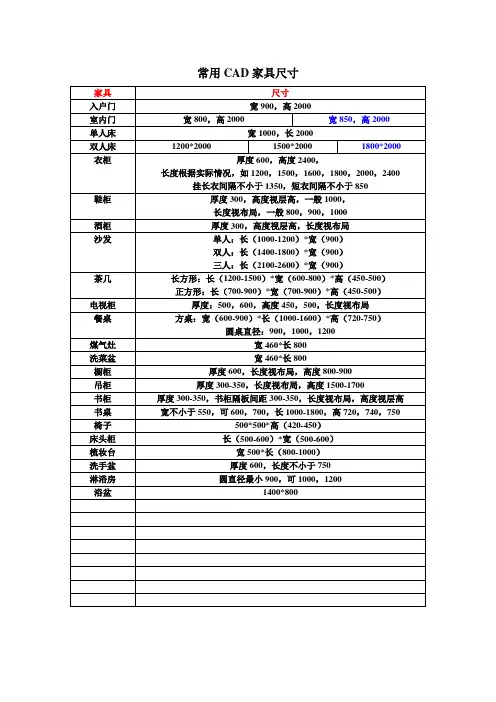

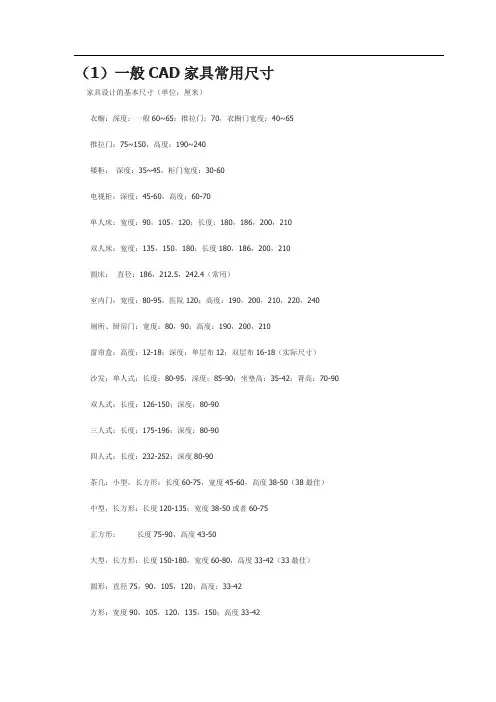

（1）一般CAD家具常用尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90（2）室内常用尺寸：（1）、墙面尺寸(1)踢脚板高；80—200mm。

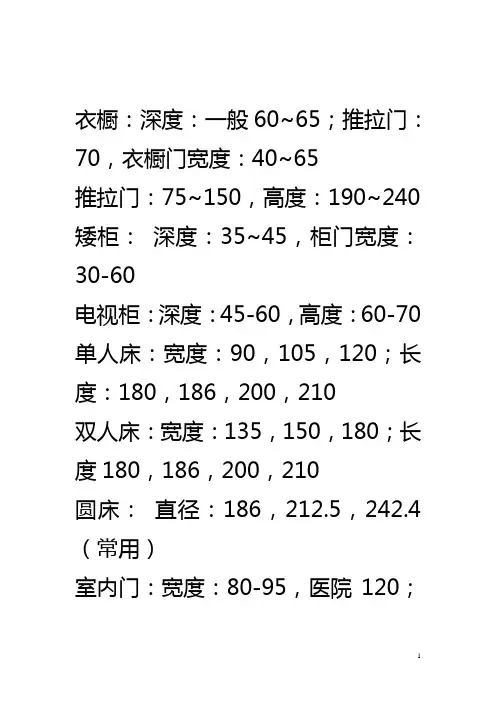

衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60 电视柜：深度：45-60，高度：60-70 单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90 四人式：长度：232-252；深度80-90 茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180 书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90下面单位有标注!室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

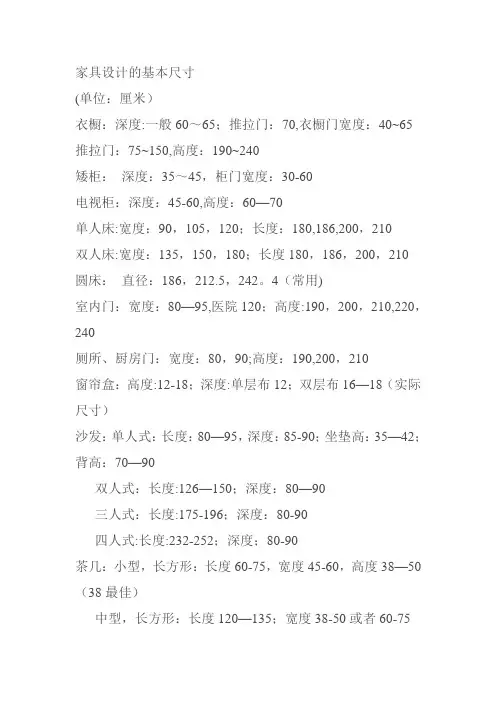

家具设计的基本尺寸(单位：厘米）衣橱：深度:一般60～65；推拉门：70,衣橱门宽度：40~65 推拉门：75~150,高度：190~240矮柜：深度：35～45，柜门宽度：30-60电视柜：深度：45-60,高度：60—70单人床:宽度：90，105，120；长度：180,186,200，210双人床:宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242。

4（常用)室内门：宽度：80—95,医院120；高度:190，200，210,220，240厕所、厨房门：宽度：80，90;高度：190,200，210窗帘盒：高度:12-18；深度:单层布12；双层布16—18（实际尺寸）沙发：单人式：长度：80—95，深度：85-90；坐垫高：35—42；背高：70—90双人式：长度:126—150；深度：80—90三人式：长度:175-196；深度：80-90四人式:长度:232-252；深度；80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38—50（38最佳）中型，长方形：长度120—135；宽度38-50或者60-75正方形: 长度75-90,高度43-50大型,长方形：长度150-180,宽度60-80，高度33-42（33最佳）圆形:直径75,90，105，120；高度:33—42方形:宽度90，105，120，135,150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65—80，高度75—78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75—78（一般)，西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105,120;长度150,165，180，210,240 圆桌:直径90，120，135，150，180书架：深度25—40（每一格),长度:60—120；下大上小型下方深度35—45，高度80-90活动未及顶高柜：深度45，高度180—200木隔间墙厚：6—10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸（1）踢脚板高；80—200mm。

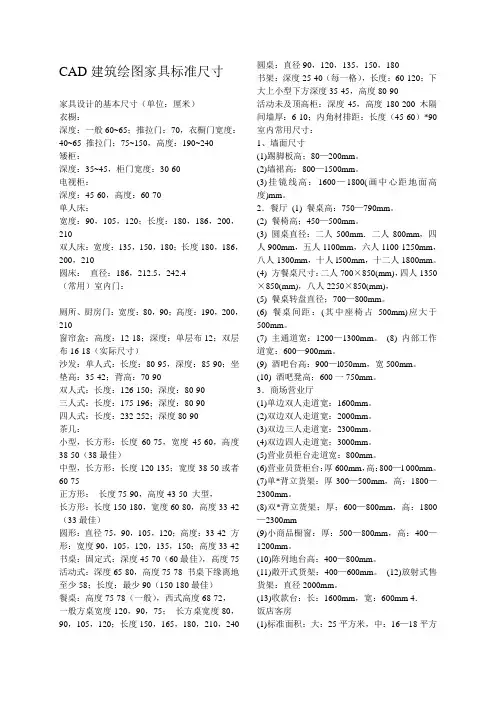

CAD建筑绘图家具标准尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42 书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240 圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90 室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

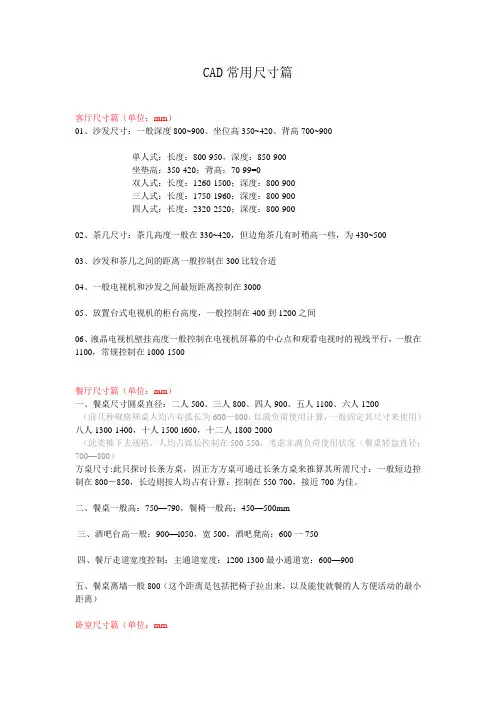

CAD常用尺寸篇客厅尺寸篇（单位：mm）01、沙发尺寸：一般深度800~900、坐位高350~420、背高700~900单人式：长度：800-950，深度：850-900坐垫高：350-420；背高：70-99=0双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-90002、茶几尺寸：茶几高度一般在330~420，但边角茶几有时稍高一些，为430~50003、沙发和茶几之间的距离一般控制在300比较合适04、一般电视机和沙发之间最短距离控制在300005、放置台式电视机的柜台高度，一般控制在400到1200之间06、液晶电视机壁挂高度一般控制在电视机屏幕的中心点和观看电视时的视线平行，一般在1100，常规控制在1000-1500餐厅尺寸篇（单位：mm）一、餐桌尺寸圆桌直径：二人500、三人800、四人900、五人1100、六人1200（前几种规格圆桌人均占有弧长为600－800，以满负荷使用计算，一般固定其尺寸来使用）八人1300-1400，十人1500-l600，十二人1800-2000（此类推下去规格，人均占弧长控制在500-550，考虑非满负荷使用状况（餐桌转盘直径；700—800）方桌尺寸:此只探讨长条方桌，因正方方桌可通过长条方桌来推算其所需尺寸：一般短边控制在800－850，长边则按人均占有计算：控制在550-700，接近700为佳。

二、餐桌一般高：750—790，餐椅一般高；450—500mm三、酒吧台高一般：900—l050，宽500，酒吧凳高；600一750四、餐厅走道宽度控制：主通道宽度：1200-1300最小通道宽：600—900五、餐桌离墙一般800（这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离）卧室尺寸篇（单位：mm单人床：宽900、1050、1200；长1800、1860、2000、2100；高350~450双人床：宽1350、1500、1800，长、高同上圆床：直径1860、2125、2424矮柜：厚度350~450、柜门宽度300~600、高度根据实际情况衣柜：厚度550~650mm、柜门宽度400~650、高度根据实际情况书房尺寸篇（单位：mm）01、书桌：固定式：深度450-700（60最佳），高度750 活动式：深度650-800，高度750-78002、书桌下缘离地至少58；长度：最少90（150-180最佳）03、书柜：深度250~400，下柜高度800~900为宜厨房尺寸篇（单位：mm）01、橱柜底柜一般高度在890~920之间；宽度在400~600之间，现在标准是60002、底柜与吊柜之间一般留600间隙，而抽油烟机与灶的距离一般控制在600~800左右。

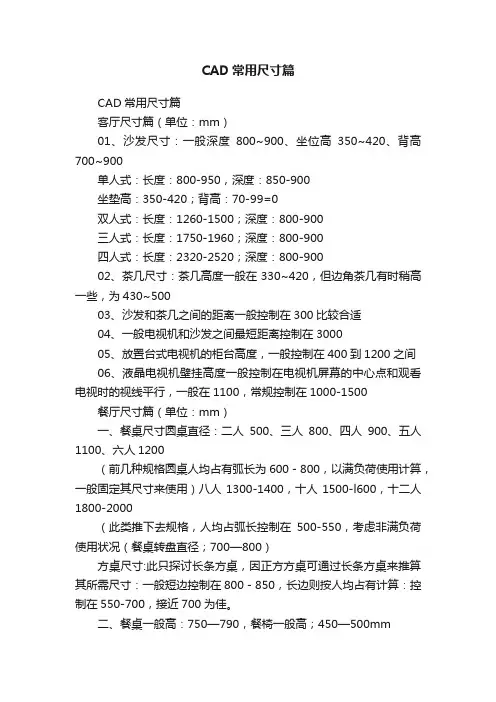

CAD常用尺寸篇CAD常用尺寸篇客厅尺寸篇（单位：mm）01、沙发尺寸：一般深度800~900、坐位高350~420、背高700~900单人式：长度：800-950，深度：850-900坐垫高：350-420；背高：70-99=0双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-90002、茶几尺寸：茶几高度一般在330~420，但边角茶几有时稍高一些，为430~50003、沙发和茶几之间的距离一般控制在300比较合适04、一般电视机和沙发之间最短距离控制在300005、放置台式电视机的柜台高度，一般控制在400到1200之间06、液晶电视机壁挂高度一般控制在电视机屏幕的中心点和观看电视时的视线平行，一般在1100，常规控制在1000-1500 餐厅尺寸篇（单位：mm）一、餐桌尺寸圆桌直径：二人500、三人800、四人900、五人1100、六人1200（前几种规格圆桌人均占有弧长为600－800，以满负荷使用计算，一般固定其尺寸来使用）八人1300-1400，十人1500-l600，十二人1800-2000（此类推下去规格，人均占弧长控制在500-550，考虑非满负荷使用状况（餐桌转盘直径；700—800）方桌尺寸:此只探讨长条方桌，因正方方桌可通过长条方桌来推算其所需尺寸：一般短边控制在800－850，长边则按人均占有计算：控制在550-700，接近700为佳。

二、餐桌一般高：750—790，餐椅一般高；450—500mm三、酒吧台高一般：900—l050，宽500，酒吧凳高；600一750四、餐厅走道宽度控制：主通道宽度：1200-1300最小通道宽：600—900五、餐桌离墙一般800（这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离）卧室尺寸篇（单位：mm单人床：宽900、1050、1200；长1800、1860、2000、2100；高350~450双人床：宽1350、1500、1800，长、高同上圆床：直径1860、2125、2424矮柜：厚度350~450、柜门宽度300~600、高度根据实际情况衣柜：厚度550~650mm、柜门宽度400~650、高度根据实际情况书房尺寸篇（单位：mm）01、书桌：固定式：深度450-700（60最佳），高度750 活动式：深度650-800，高度750-78002、书桌下缘离地至少58；长度：最少90（150-180最佳）03、书柜：深度250~400，下柜高度800~900为宜厨房尺寸篇（单位：mm）01、橱柜底柜一般高度在890~920之间；宽度在400~600之间，现在标准是60002、底柜与吊柜之间一般留600间隙，而抽油烟机与灶的距离一般控制在600~800左右。
