上海高一物理机械波的产生和描述

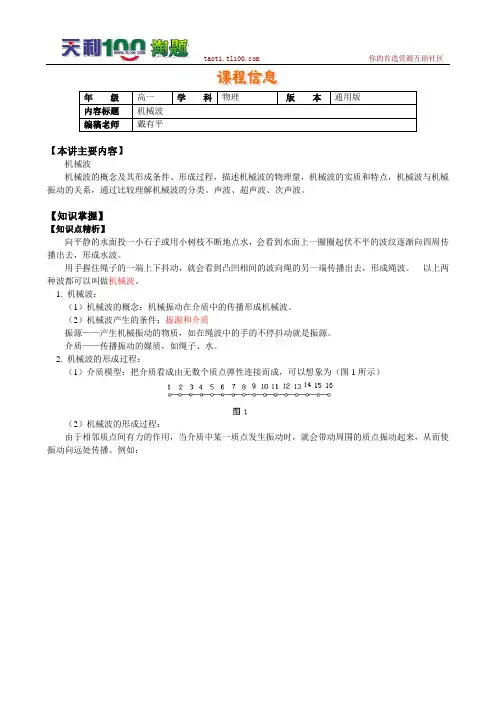

【本讲主要内容】机械波机械波的概念及其形成条件、形成过程，描述机械波的物理量，机械波的实质和特点，机械波与机械振动的关系，通过比较理解机械波的分类。

声波、超声波、次声波。

【知识掌握】【知识点精析】向平静的水面投一小石子或用小树枝不断地点水，会看到水面上一圈圈起伏不平的波纹逐渐向四周传播出去，形成水波。

用手握住绳子的一端上下抖动，就会看到凸凹相间的波向绳的另一端传播出去，形成绳波。

以上两种波都可以叫做机械波。

1. 机械波：（1）机械波的概念：机械振动在介质中的传播形成机械波。

（2）机械波产生的条件：振源和介质振源——产生机械振动的物质，如在绳波中的手的不停抖动就是振源。

介质——传播振动的媒质，如绳子、水。

2. 机械波的形成过程：（1）介质模型：把介质看成由无数个质点弹性连接而成，可以想象为（图1所示）（2）机械波的形成过程：由于相邻质点间有力的作用，当介质中某一质点发生振动时，就会带动周围的质点振动起来，从而使振动向远处传播。

例如：图2表示绳上一列波的形成过程。

图中1到18各小点代表绳上的一个质点，质点间有弹力联系着。

图中的第一行表示在开始时刻（t＝0）各质点的位置，这时所有质点都处在平衡位置。

其中第一个质点受到外力作用将开始在垂直方向上做简谐运动，设振动周期为T，第二行表示经过T/4时各质点的位置，这时质点1已达到最大位移，正开始向下运动；质点2的振动较质点1落后一些，仍向上运动；质点3更落后一些，此时振动刚传到了质点4。

第三行表示经过T/2时各质点的位置，这时质点1又回到平衡位置，并继续向下运动，质点4刚到达最大位移处，此时振动传到了质点7。

依次推论，第四、五、六行分别表示了经过3T/4、T和5T/4后的各质点的位置，并分别显示了各个对应时刻所有质点所排列成的波形。

3. 描述机械波的物理量：（1）波长λ：两个相邻的、在振动过程中对平衡位置的位移总是相等的质点间的距离叫波长。

在一个周期内振动形式在介质中传播的距离等于波长，表现为波在空间上的周期性。

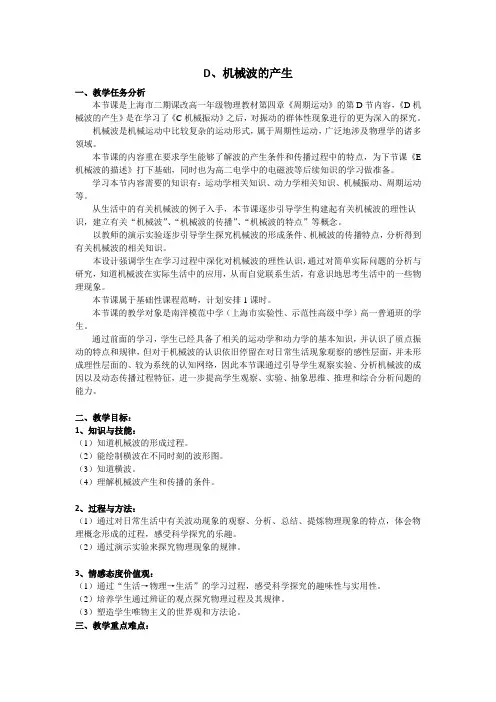

D、机械波的产生一、教学任务分析本节课是上海市二期课改高一年级物理教材第四章《周期运动》的第D节内容，《D机械波的产生》是在学习了《C机械振动》之后，对振动的群体性现象进行的更为深入的探究。

机械波是机械运动中比较复杂的运动形式，属于周期性运动，广泛地涉及物理学的诸多领域。

本节课的内容重在要求学生能够了解波的产生条件和传播过程中的特点，为下节课《E 机械波的描述》打下基础，同时也为高二电学中的电磁波等后续知识的学习做准备。

学习本节内容需要的知识有：运动学相关知识、动力学相关知识、机械振动、周期运动等。

从生活中的有关机械波的例子入手，本节课逐步引导学生构建起有关机械波的理性认识，建立有关“机械波”、“机械波的传播”、“机械波的特点”等概念。

以教师的演示实验逐步引导学生探究机械波的形成条件、机械波的传播特点，分析得到有关机械波的相关知识。

本设计强调学生在学习过程中深化对机械波的理性认识，通过对简单实际问题的分析与研究，知道机械波在实际生活中的应用，从而自觉联系生活，有意识地思考生活中的一些物理现象。

本节课属于基础性课程范畴，计划安排1课时。

本节课的教学对象是南洋模范中学（上海市实验性、示范性高级中学）高一普通班的学生。

通过前面的学习，学生已经具备了相关的运动学和动力学的基本知识，并认识了质点振动的特点和规律，但对于机械波的认识依旧停留在对日常生活现象观察的感性层面，并未形成理性层面的、较为系统的认知网络，因此本节课通过引导学生观察实验、分析机械波的成因以及动态传播过程特征，进一步提高学生观察、实验、抽象思维、推理和综合分析问题的能力。

二、教学目标：1、知识与技能：（1）知道机械波的形成过程。

（2）能绘制横波在不同时刻的波形图。

（3）知道横波。

（4）理解机械波产生和传播的条件。

2、过程与方法：（1）通过对日常生活中有关波动现象的观察、分析、总结、提炼物理现象的特点，体会物理概念形成的过程，感受科学探究的乐趣。

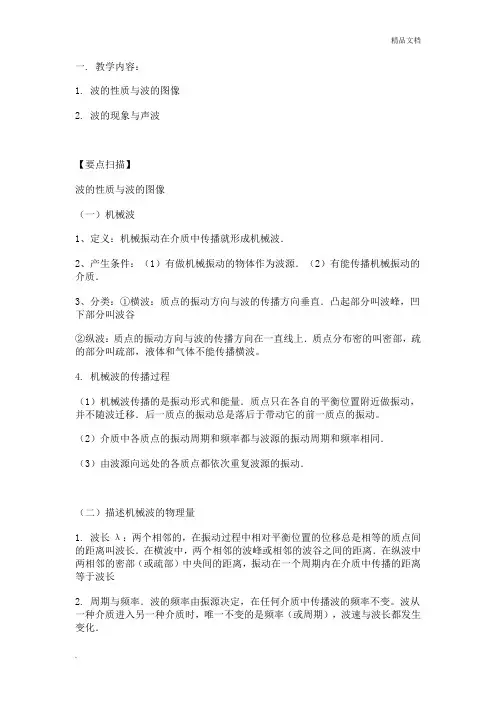

一. 教学内容：1. 波的性质与波的图像2. 波的现象与声波【要点扫描】波的性质与波的图像（一）机械波1、定义：机械振动在介质中传播就形成机械波．2、产生条件：（1）有做机械振动的物体作为波源．（2）有能传播机械振动的介质．3、分类：①横波：质点的振动方向与波的传播方向垂直．凸起部分叫波峰，凹下部分叫波谷②纵波：质点的振动方向与波的传播方向在一直线上．质点分布密的叫密部，疏的部分叫疏部，液体和气体不能传播横波。

4. 机械波的传播过程（1）机械波传播的是振动形式和能量．质点只在各自的平衡位置附近做振动，并不随波迁移．后一质点的振动总是落后于带动它的前一质点的振动。

（2）介质中各质点的振动周期和频率都与波源的振动周期和频率相同．（3）由波源向远处的各质点都依次重复波源的振动．（二）描述机械波的物理量1. 波长λ：两个相邻的，在振动过程中相对平衡位置的位移总是相等的质点间的距离叫波长．在横波中，两个相邻的波峰或相邻的波谷之间的距离．在纵波中两相邻的密部（或疏部）中央间的距离，振动在一个周期内在介质中传播的距离等于波长2. 周期与频率．波的频率由振源决定，在任何介质中传播波的频率不变。

波从一种介质进入另一种介质时，唯一不变的是频率（或周期），波速与波长都发生变化．3. 波速：单位时间内波向外传播的距离。

v＝s/t＝λ/T＝λf，波速的大小由介质决定。

（三）说明：①波的频率是介质中各质点的振动频率，质点的振动是一种受迫振动，驱动力来源于波源，所以波的频率由波源决定，是波源的频率.波速是介质对波的传播速度．介质能传播波是因为介质中各质点间有弹力的作用，弹力越大，相互对运动的反应越灵敏，则对波的传播速度越大．通常情况下，固体对机械波的传播速度较大，气体对机械波的传播速度较小．对纵波和横波，质点间的相互作用的性质有区别，那么同一物质对纵波和对横波的传播速度不相同．所以，介质对波的传播速度由介质决定，与振动频率无关．波长是质点完成一次全振动所传播的距离，所以波长的长度与波速v和周期T有关．即波长由波源和介质共同决定．由以上分析知，波从一种介质进入另一种介质，频率不会发生变化，速度和波长将发生改变．②振源的振动在介质中由近及远传播，离振源较远些的质点的振动要滞后一些，这样各质点的振动虽然频率相同，但步调不一致，离振源越远越滞后．沿波的传播方向上，离波源一个波长的质点的振动要滞后一个周期，相距一个波长的两质点振动步调是一致的．反之，相距1/2个波长的两质点的振动步调是相反的．所以与波源相距波长的整数倍的质点与波源的振动同步（同相振动）；与波源相距为1/2波长的奇数倍的质点与波源的振动步调相反（反相振动．）（四）波的图象（1）波的图象①坐标轴：取质点平衡位置的连线作为x轴，表示质点分布的顺序；取过波源质点的振动方向作为y轴表示质点位移．②意义：在波的传播方向上，介质中质点在某一时刻相对各自平衡位置的位移．③形状：正弦（或余弦）．要画出波的图象通常需要知道波长λ、振幅A、波的传播方向（或波源的方位）、横轴上某质点在该时刻的振动状态（包括位移和振动方向）这四个要素．（2）简谐波图象的应用①从图象上直接读出波长和振幅．②可确定任一质点在该时刻的位移．③可确定任一质点在该时刻的加速度的方向．④若已知波的传播方向，可确定各质点在该时刻的振动方向．若已知某质点的振动方向，可确定波的传播方向．⑤若已知波的传播方向，可画出在Δt前后的波形．沿传播方向平移Δs＝vΔt.波的现象与声波（一）波的现象1. 波的反射：波遇到障碍物会返回来继续传播的现象．（1）波面：沿波传播方向的波峰（或波谷）在同一时刻构成的面．（2）波线：跟波面垂直的线，表示波的传播方向．（3）入射波与反射波的方向关系．①入射角：入射波的波线与平面法线的夹角．②反射角：反射波的波线与平面法线的夹角．③在波的反射中，反射角等于入射角；反射波的波长、频率和波速都跟入射波的相同．（4）特例：夏日轰鸣不绝的雷声；在空房子里说话会听到声音更响．（5）人耳能区分相差0.1 s以上的两个声音．2. 波的折射：波从一种介质射入另一种介质时，传播方向发生改变的现象．（1）波的折射中，波的频率不变，波速和波长都发生了改变．（2）折射角：折射波的波线与界面法线的夹角．（3）入射角i与折射角r的关系v1和v2是波在介质I和介质Ⅱ中的波速．i为I介质中的入射角，r为Ⅱ介质中的折射角．3. 波的衍射：波可以绕过障碍物继续传播的现象．衍射是波的特性，一切波都能发生衍射．产生明显衍射现象的条件是：障碍物或孔的尺寸比波长小或与波长相差不多。

第1节波的形成和传播1.波的传播过程中，各质点的周期均与波源的振动周期相同。

2．波在传播时，是前一质点带动后一质点振动，离波源越远，质点振动越滞后。

3．各质点只在各自的平衡位置附近振动，并不随波迁移。

4．质点的振动方向与波的传播方向相互垂直的波，叫横波，质点的振动方向与波的传播方向在同一直线上的波，叫纵波。

一、波的形成和传播1．形成原因：以绳波为例(如图所示)(1)可以将绳分成许多小部分，将每一部分看做质点。

(2)在无外来扰动之前，各个质点排列在同一直线上，各个质点所在的位置称为各自的平衡位置。

(3)由于外来的扰动，会引起绳中的某一质点振动，首先振动的这个质点称为波源。

(4)由于绳中各质点之间存在着相互作用力，作为波源的质点就带动周围质点振动，并依次带动邻近质点振动，于是振动就在绳中由近及远地向外传播。

2．介质(1)定义：波借以传播的物质。

(2)特点：组成介质的质点之间有相互作用，一个质点的振动会引起相邻质点的振动。

二、横波和纵波定义标识性物理量实物波形横波质点的振动方向与波的传播方向互相垂直的波(1)波峰：凸起的最高处(2)波谷：凹下的最低处纵波质点的振动方向与波的传播方向在同一直线上的波(1)密部：质点分布最密的位置(2)疏部：质点分布最疏的位置三、机械波1．定义机械振动在介质中传播，形成机械波。

2．产生条件(1)要有机械振动。

(2)要有传播振动的介质。

3．机械波的实质(1)传播振动这种运动形式。

(2)传递能量的一种方式。

依靠介质中各个质点间的相互作用力而使各相邻质点依次做机械振动来传递波源的能量。

1．自主思考——判一判(1)质点振动的平衡位置不断转换即形成波。

(×)(2)在绳波的形成和传播中，所有质点同时运动，同时停止运动。

(×)(3)在绳波的形成和传播中，所有质点的运动是近似的匀速直线运动。

(×)(4)机械波传播的是能量和振动形式，机械波不能在真空中传播。

(√)(5)横波在固体、液体、气体中都能传播，纵波只能在气体中传播。

高中物理复习机械波一、知识网络二、画龙点睛概念1、机械波(1)机械波：机械振动在介质中的传播，形成机械波。

(2) 机械波的产生条件：①波源：引起介质振动的质点或物体②介质：传播机械振动的物质(3)机械波形成的原因：是介质内部各质点间存在着相互作用的弹力，各质点依次被带动。

(4)机械波的特点和实质①机械波的传播特点a．前面的质点领先，后面的质点紧跟；b．介质中各质点只在各自平衡位置附近做机械振动，并不沿波的方向发生迁移；c．波中各质点振动的频率都相同；d．振动是波动的形成原因，波动是振动的传播；e．在均匀介质中波是匀速传播的。

②机械波的实质a．传播振动的一种形式；b．传递能量的一种方式。

(5)机械波的基本类型：横波和纵波①横波：质点的振动方向跟波的传播方向垂直的波，叫做横波。

表现形式：其中凸起部分的最高点叫波峰，凹下部分的最低点叫波谷。

横波表现为凹凸相间的波形。

实例：沿绳传播的波、迎风飘扬的红旗等为横波。

②纵波：质点的振动方向跟波的传播方向在同一直线上的波，叫做纵波。

表现形式其中质点分布较稀的部分叫疏部，质点分布较密的部分叫密部。

纵波表现为疏密相间的波形。

实例：沿弹簧传播的波、声波等为纵波。

2、波的图象(1)波的图象的建立①横坐标轴和纵坐标轴的含意义横坐标x表示在波的传播方向上各个质点的平衡位置；纵坐标y表示某一时刻各个质点偏离平衡位置的位移。

从形式上区分振动图象和波动图象，就看横坐标。

②图象的建立：在xOy坐标平面上，画出各个质点的平衡位置x与各个质点偏离平衡位置的位移y的各个点(x，y)，并把这些点连成曲线，就得到某一时刻的波的图象。

(2)波的图象的特点①横波的图象特点横波的图象的形状和波在传播过程中介质中各质点某时刻的分布形状相似。

波形中的波峰也就是图象中的位移正向最大值，波谷即为图象中位移负向最大值。

波形中通过平衡位置的质点在图象中也恰处于平衡位置。

在横波的情况下，振动质点在某一时刻所在的位置连成的一条曲线，就是波的图象，能直观地表示出波形。

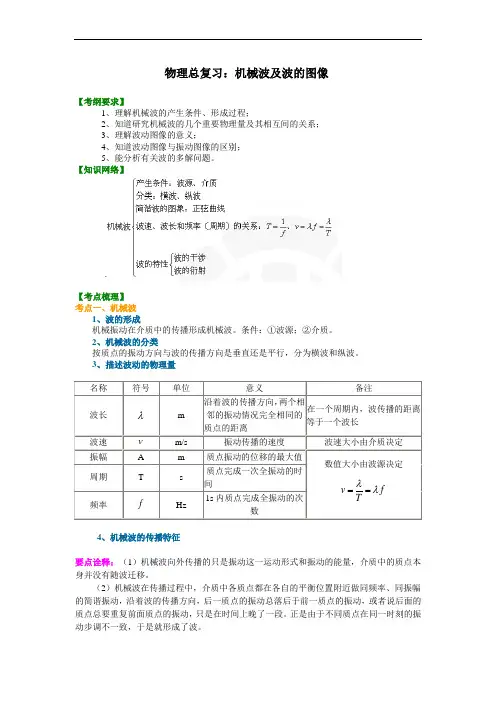

物理总复习：机械波及波的图像【考纲要求】1、理解机械波的产生条件、形成过程；2、知道研究机械波的几个重要物理量及其相互间的关系；3、理解波动图像的意义；4、知道波动图像与振动图像的区别；5、能分析有关波的多解问题。

【知识网络】【考点梳理】考点一、机械波1、波的形成机械振动在介质中的传播形成机械波。

条件：①波源；②介质。

2、机械波的分类按质点的振动方向与波的传播方向是垂直还是平行，分为横波和纵波。

3、描述波动的物理量4、机械波的传播特征要点诠释：（1）机械波向外传播的只是振动这一运动形式和振动的能量，介质中的质点本身并没有随波迁移。

（2）机械波在传播过程中，介质中各质点都在各自的平衡位置附近做同频率、同振幅的简谐振动，沿着波的传播方向，后一质点的振动总落后于前一质点的振动，或者说后面的质点总要重复前面质点的振动，只是在时间上晚了一段。

正是由于不同质点在同一时刻的振动步调不一致，于是就形成了波。

（3）在介质中有波传播时，由于介质中各个质点运动的周期性，决定振动状态在介质中的传播也具有周期性，如果忽略了介质对能量的吸收消耗，则介质中各质点均做振幅相同的简谐振动。

（4）机械波从一种介质进入另一种介质，频率不变，波速、波长都改变。

机械波波速仅由介质来决定，固体、液体中波速比空气中大。

考点二、波的图像简谐波的图象是正弦或余弦曲线。

要点诠释：（1）波的图象形象直观地揭示了较为抽象的波动规律。

波的图象表示在波的传播方向上介质中大量质点在同一时刻相对平衡位置的位移，波动图象一般随时间的延续而变化（t kT ∆=时，波形不变，k 为整数）。

（2）从图象可获取的信息有：①该时刻各质点的振动位移；②振幅A 和波长λ；③若已知波的传播方向，由图象可知各质点的振动方向；若已知某质点此时刻的振动方向，由图象可知波的传播方向。

考点三、确定振动或传播方向的方法要点诠释： 波的传播方向与质点振动方向的判断方法已知波的传播方向，由图象可知各质点的振动方向；若已知某质点此时刻的振动方向，由图象可知波的传播方向。

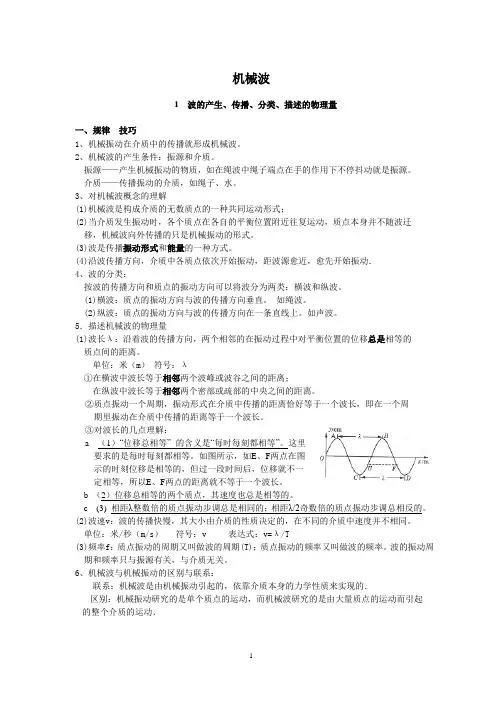

机械波1 波的产生、传播、分类、描述的物理量一、规律技巧1、机械振动在介质中的传播就形成机械波。

2、机械波的产生条件：振源和介质。

振源——产生机械振动的物质，如在绳波中绳子端点在手的作用下不停抖动就是振源。

介质——传播振动的介质，如绳子、水。

3、对机械波概念的理解(1)机械波是构成介质的无数质点的一种共同运动形式；(2)当介质发生振动时，各个质点在各自的平衡位置附近往复运动，质点本身并不随波迁移，机械波向外传播的只是机械振动的形式。

(3)波是传播振动形式和能量的一种方式。

(4)沿波传播方向，介质中各质点依次开始振动，距波源愈近，愈先开始振动．4、波的分类：按波的传播方向和质点的振动方向可以将波分为两类：横波和纵波。

(1)横波：质点的振动方向与波的传播方向垂直。

如绳波。

(2)纵波：质点的振动方向与波的传播方向在一条直线上。

如声波。

5．描述机械波的物理量(1)波长λ：沿着波的传播方向，两个相邻的在振动过程中对平衡位置的位移总是相等的质点间的距离。

单位：米（m）符号：λ①在横波中波长等于相邻两个波峰或波谷之间的距离；在纵波中波长等于相邻两个密部或疏部的中央之间的距离。

②质点振动一个周期，振动形式在介质中传播的距离恰好等于一个波长，即在一个周期里振动在介质中传播的距离等于一个波长。

③对波长的几点理解：a （1）“位移总相等” 的含义是“每时每刻都相等”。

这里要求的是每时每刻都相等。

如图所示，如E、F两点在图示的时刻位移是相等的，但过一段时间后，位移就不一定相等，所以E、F两点的距离就不等于一个波长。

b （2）位移总相等的两个质点，其速度也总是相等的。

c (3) 相距λ整数倍的质点振动步调总是相同的；相距λ/2奇数倍的质点振动步调总相反的。

(2)波速v：波的传播快慢，其大小由介质的性质决定的，在不同的介质中速度并不相同。

单位：米/秒（m/s）符号：v 表达式：v=λ/T(3)频率f：质点振动的周期又叫做波的周期(T)；质点振动的频率又叫做波的频率。
