环网柜工程验收记录

高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701316 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701317 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701318 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701319 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701320 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701323 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701321 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01高压开关柜出厂检验报告客户：武汉恒大嘉园额定电压：12K V型号：XGN15-12 出厂编号：S1701322 出厂日期：2017.08 □：负荷开关柜□：断路器柜□：计量柜（□有开关；□无开关）□：母线柜（□有开关；□无开关）检验：01。

成套配电柜安装质量验收记录一、工程基本信息工程名称：安装单位：编写时间：验收人员：二、验收内容及标准1.配电柜的安装位置是否符合设计要求；2.配电柜的安装面是否平整、无明显裂缝；3.配电柜的固定件是否牢固可靠，接地是否符合规范要求；4.配电柜内设备的安装是否符合图纸要求，进线、出线是否正确连接；5.配电柜的配电回路是否与系统配电回路设计一致；6.配电柜的接线端子是否正确安装、接触良好；7.配电柜的电气元器件是否全部齐全，品牌是否符合规范要求；8.配电柜的安装区域是否整洁，无杂物堆放。

三、验收过程及结果1.对配电柜的外观进行检查，确认安装位置、面平整、无明显裂缝。

2.对配电柜的固定件进行检查，确认是否牢固可靠，接地是否符合规范要求。

3.对配电柜内设备进行检查，确认安装是否合理，进线、出线是否正确连接。

4.对配电柜的配电回路进行检查，确认是否与系统配电回路设计一致。

5.对配电柜的接线端子进行检查，确认是否正确安装、接触良好。

6.对配电柜的电气元器件进行检查，确认是否全部齐全，品牌是否符合规范要求。

7.对配电柜的安装区域进行检查，确认是否整洁，无杂物堆放。

验收结果：1.符合验收标准，合格；2.部分不符合验收标准，需整改；3.不符合验收标准，不合格。

四、验收结论本次配电柜安装质量验收情况如下：1.安装位置、面平整、无明显裂缝；2.固定件牢固可靠，接地符合规范要求；3.设备安装合理，进线、出线正确连接；4.配电回路与系统设计一致；5.接线端子正确安装，接触良好；6.电气元器件齐全，品牌符合规范要求；7.安装区域整洁，无杂物堆放。

综上所述，本次配电柜安装质量验收合格。

编号：020001030304001 表6.3.7单位(子单位) 工程名称环网柜单位工程分部（子分部）工程名称地基与基础工程分项工程名称地基处理验收部位环网柜地基与基础柜壁及顶板施工单位青海鸿祥建设工程有限公司项目经理刘延斌施工执行标准名称及编号《变电（换流）站土建工程施工质量验收规范》（Q/GDW 1183—2012）专业工长（施工员）史有孝分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 外观质量☆不应有严重缺陷；对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)、设计单位认可后进行处理，对经处理的部位，应重新检查验收2 尺寸偏差☆不应有影响结构性能和设备安装的尺寸偏差；对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）、设计单位认可后进行处理。

对经处理的部位，应重新检查验收3 接地装置接地装置应符合设计要求及现行有关标准规定一般项目1 外观质量不宜有一般缺陷。

对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收2 轴线位移≤10 mm3支承面及杯口底标高偏差0～-10 mm / ////////// 4平面外形尺寸偏差±15 mm5 上表面平整度≤5 mm6预埋件中心位移≤5 mm7与混凝土面的平整度≤2 mm编号：020001030304001 表6.3.7（续类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录一般项目8预埋螺栓中心位移≤2 mm / //////////9 标高偏差+10～0 mm / //////////10预留孔(洞)中心位移≤5 mm11截面尺寸偏差+10～0 mm施工单位检查结果班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日编号：020001030304002 表6.3.7单位(子单位) 工程名称环网柜单位工程分部（子分部）工程名称地基与基础工程分项工程名称地基处理验收部位环网柜地基与基础柜壁及顶板施工单位青海鸿祥建设工程有限公司项目经理刘延斌施工执行标准名称及编号《变电（换流）站土建工程施工质量验收规范》（Q/GDW 1183—2012）专业工长（施工员）史有孝分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 外观质量☆不应有严重缺陷；对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)、设计单位认可后进行处理，对经处理的部位，应重新检查验收2 尺寸偏差☆不应有影响结构性能和设备安装的尺寸偏差；对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）、设计单位认可后进行处理。

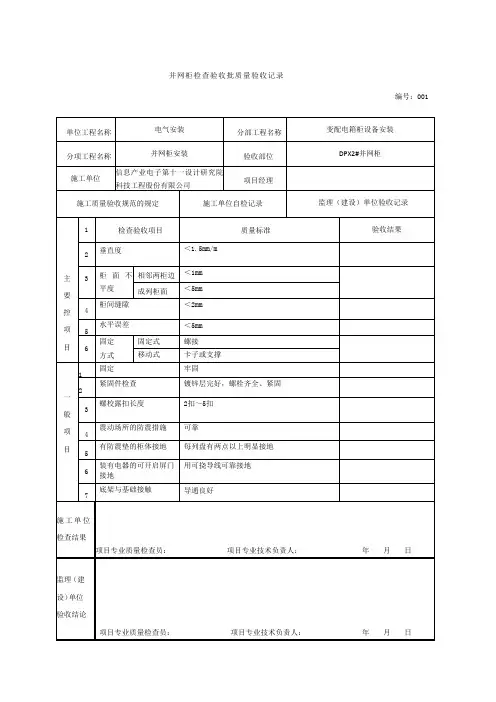

检验批质量验收记录（首页）

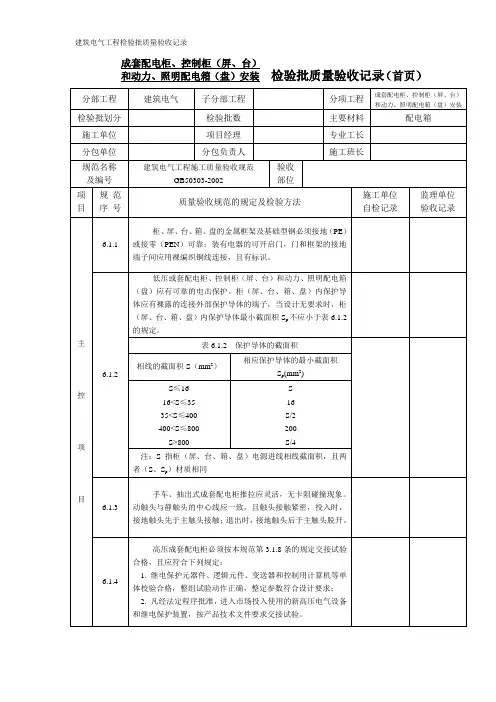

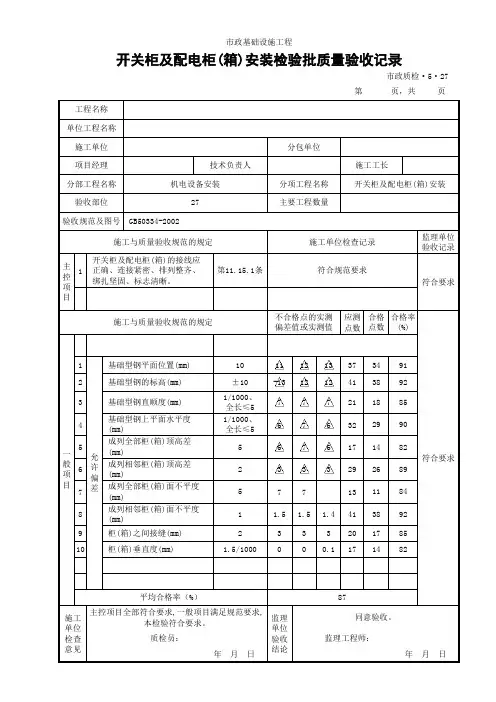

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录（中1页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
建筑电气工程检验批质量验收记录
检验批质量验收记录（中2页）
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装
建筑电气工程检验批质量验收记录
检验批质量验收记录（尾页）
注：1.规范中黑体字为强制性条文。

2.检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装。

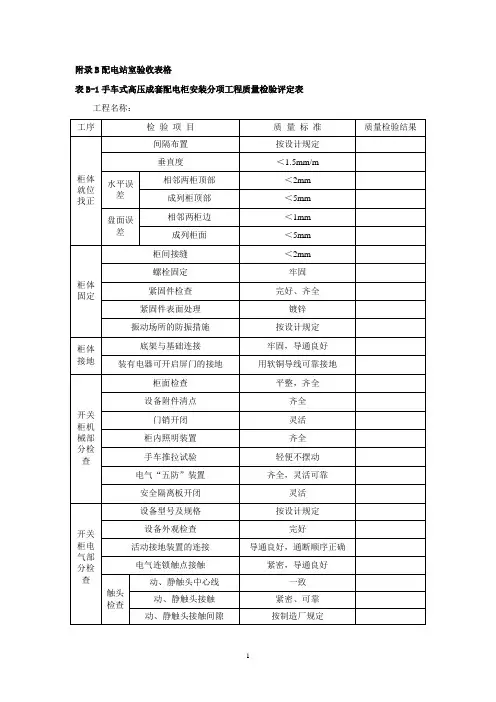

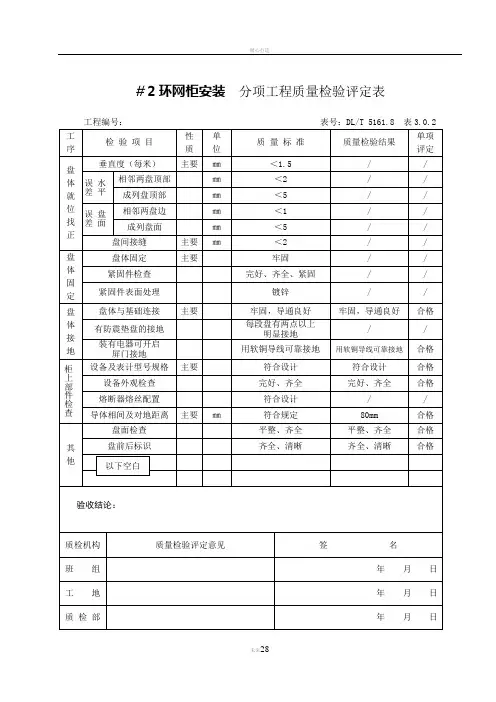

附录B配电站室验收表格表B-1手车式高压成套配电柜安装分项工程质量检验评定表工程名称：工程名称：工程名称：工程名称：表B-5盘柜基础安装分项工程质量检验评定表工程名称：表B-6电缆支架（桥架）制作及安装分项工程质量检验评定表工程名称：表B-7屋外接地装置安装分项工程质量检验评定表（Ⅰ）工程名称：表B-8屋外接地装置安装分项工程质量检验评定表（Ⅱ）工程名称：表B-9屋内接地装置安装分项工程质量检验评定表工程名称：工程名称：工程名称：表B-12蓄电池安装分项工程质量检验评定表工程名称：表B-13二次回路检查及接线分项工程质量检验评定表工程名称：表B-14：DTU验收记录单备注：此表格作为示例使用，可结合具体情况更改。

表B-15：开关站遥信量传动记录表备注：此表格作为示例使用，可结合具体传动情况更改。

表B-16：开关站遥测量传动记录表备注：此表格作为示例使用，可结合具体传动情况更改。

表B-17：开关站遥控传动记录表表B-18：环网单元/箱变遥信量传动记录表备注：此表格作为示例使用，可结合具体传动情况更改。

表B-19：环网单元/箱变遥测量传动记录表备注：此表格作为示例使用，可结合具体传动情况更改。

表B-20：环网单元/箱变遥控传动记录表备注：此表格作为示例使用，可结合具体传动情况更改。

表B-21：配电室遥信量传动记录表表B-22：配电室遥测量传动记录表表B-23：配电室遥控传动记录表备注：此表格作为示例使用，可结合具体传动情况更改。

附录C 架空线路专业验收表格表C-1电杆安装分项工程质量检验评定表工程名称：表C-2导线架设分项工程质量检验评定表工程名称：表C-3横担安装分项工程质量检验评定表工程名称：表C-4金具、绝缘子安装分项工程质量检验评定表工程名称：表C-5拉线安装分项工程质量检验评定表表C-6柱上线路开关安装分项工程质量检验评定表工程名称：工程名称：工程名称：。
