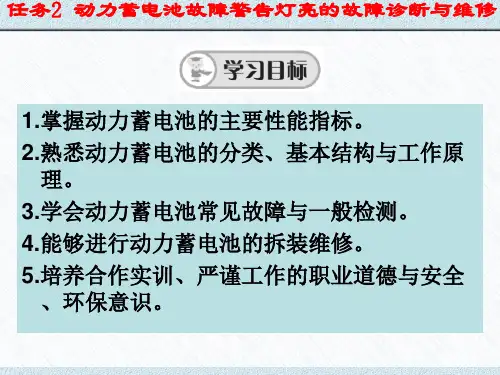

任务2 动力蓄电池故障警告灯亮的故障诊断与维修

动力电池总成通过两个插件与外界连接。 注意：为保证作业时人身安全， 务必先解锁低压插 件， 再解锁高压插件。
EV200高压母线插件 1脚：电源负极 2脚：电源正极 中间互锁端子
北汽 EV200 接插件 解锁方 法：
比亚迪e5 动力电池高压端接口与北汽略有不同，拆装高 压接口时，注意锁止机构锁片的字母提示，当锁片处于 OPEN位置才可拆装。
换器和充电电路组成。
低压辅助蓄电池电路
1）电动汽车低压辅助蓄电池一般采用动力电池，不是起动电 池，若低压辅助蓄电池具有良好的充放电功能就可判断其性 能是良好的。
2）判断DC/DC 变换器性能好坏比较方便， 在起动电动汽车 时， 维修人员测量一下低压辅助蓄电池两端的直流电压，正 常值在13.8~14.5V之间。 （3）故障排除
在进行电池组结构布置和 散热设计时，要尽量保证电 池组散热的均匀性。
动力电池风冷系统
1.6 电池管理系统结构原理
1.高压回路绝缘管理
绝缘性能检测是保障用电安全的重要措施，绝 缘监测电路通过绝缘监测电阻组成的电桥通过BMS 时刻监测高压电路的绝缘状况，如果绝缘阻值下降， BMS切断总正和总负接触器，防止产生漏电意外， 同时通过仪表报警。
检查时目测动力电池高、低压插接件外观有没有被泥 沙或污物覆盖，若有应给予清理，用气枪吹净灰尘。另外是 否有变形、松脱、过热、损坏的情况。要求部件完好、清洁， 与车身链接牢固、锁止可靠；线束无死弯、无破损、固定完 好、连接正常。
拔下接插件，检查两端针脚有无锈蚀、退针、弯曲、 烧蚀等异常，检查接插件内侧的橡胶密封胶垫是否完好，检 查插件中间位置是否有水迹，检查结果需要详细记录。如检 查无异常，在接插件内表面喷涂WD40，以保护插件顺利装 复，保护接触良好，防止水汽进入接插件内部。

浅析汽车蓄电池的故障诊断和维护保养摘要：蓄电池是汽车的重要组成部分，在长时间的使用过程中，蓄电池会受到各种因素的影响而出现不同形式的故障。

本文通过分析汽车的蓄电池的各种故障情况，结合实际提出了相应的蓄电池的使用方法，提高蓄电池的使用寿命。

关键词：蓄电池，故障，维护，OBD概述由于人们对舒适性要求的提高，汽车电气设备也在不断的更新换代，随着车载用电设备的增加，对汽车蓄电池的要求也显得越来越重要了，它的性能对汽车性能有着非常重要的作用，如果蓄电池的使用与维护不当将会大大缩短蓄电池的使用寿命。

通过对车辆的日常维护发现，提高蓄电池的良好保养，可以减少其故障发生率。

本课题的目的：通过对蓄电池故障现象的分析和总结，总结出车主日常车辆使用对蓄电池造成危害的因素，纠正使用误区，提高蓄电池的使用寿命；分析蓄电池一些技术性的日常维护注意事项，帮助车主解决一些简单的技术性问题；通过深层次的分析和总结，为汽车维护技术人员提供一套蓄电池相关故障分析的方法。

1. 汽车蓄电池故障的症状表现1)汽车启动时，经常性启动无力，甚至无法启动车辆启动时，需要13.5V左右的电压才能保证汽车正常启动。

如果蓄电池存在故障，首先表现出来的是电压下降，造成启动时供电不足，进而导致车辆启动困难。

2)车辆在怠速时，灯光会变暗淡汽车发动机带动发电机运转发电，产生的部分电量会给蓄电池充电。

在怠速时，发动机转速降低，发电量也会减少。

开启大灯等大功率用电设备后，若蓄电池有故障，会因为蓄电池无法提供足够电量而导致大灯变暗。

3)采用遥控钥匙时，有时可用，有时不可用汽车蓄电池出现故障后，防盗系统因不能获取稳定的电流而导致不稳定。

4)仪表盘的蓄电池故障灯亮汽车蓄电池上安装有检查蓄电池状态的传感器，当蓄电池电量不足或损坏时，车辆的仪表盘上会出现故障提示灯。

2. 蓄电池的故障分类和原因分析蓄电池常见故障包括蓄电池内部故障和蓄电池外部故障。

内部故障的表现形式有很多种，主要包括活性物质脱落、极板硫化、极板短路、自放电和极板变形等情况；外部故障也有多种形式，主要包括：外壳起泡开裂，极柱腐烂和极柱连接松动等。

四 任务实施
2. 更换BMS
3）安装BMS
4）紧固螺栓
四 任务实施
3. 连接BMS线束
4. 操作后整理现场
清理工具及辅料，避免遗落在动力电池箱体内 清理操作后箱体内残留的灰尘及辅料琐屑
注意事项：按照先后顺序将插件插回
四 任务实施
5.职业素养及安全规范
1）着装整洁，形象清新。 2）谈吐文明，表达清楚。 3）任务单填写规范整洁。 4）整理翼子板护围、座套、方向盘套、脚垫。 5）整理工具设备、个人防护品、隔离警示装置。 6）清洁场地。
任务2 检修动力电池管理系统故障
目录 Contents
一 接受任务(收集信息) 二 制订方案 三 作出决策 四 任务实施 五 检查控制 六 总结评价
建议课时15min 建议课时20min 建议课时15min 建议课时25min 建议课时5min 建议课时10min
共计2学时，90分钟
目录 Contents
作业前的准备
1.检修高压系统前，必须穿戴 由绝缘防护设备组成的手套、 鞋、护目镜等。
2.在维修高压部件时，禁止带 电作业。确保车辆充电接口已 和外部高压电源连接断开。
3. 在维修高压部件时，先将车 钥匙置于 OFF 挡，并断开蓄电 池负极电缆及高压检修开关。
4.高压电线束和插头的颜色都 5.断开高压部件后，立即用 是“橙色”。车辆维修工作时， 绝缘胶带或堵盖封堵线束连 不能随意触碰这些橙色部件。 接器端口和高压部件端口。
4.PPST动力电池电路原理图
高压正极继电器
高压负极继电器
一 接受任务（信息收集）
三、BMS工作原理
1.充电原理
（1）充电初期预充电 充电初期，车载充电机接收到充电 枪插入信号后唤醒整车控制器及 BMS，BMS进行自检和初始化，完 成后上报给整车控制器。整车控制 器控制主负继电器闭合，BMS控制 预充继电器闭合，对各单体电池进 行预充电，确定单体电池无短路后， 预充完成。

汽车蓄电池故障排查与修复方法在汽车使用过程中，蓄电池故障是一种常见的问题。

当我们的汽车出现起动困难、熄火、无法充电等情况时，就需要进行蓄电池故障排查和修复。

本文将介绍一些常见的汽车蓄电池故障排查与修复方法。

一、蓄电池故障排查方法1. 观察蓄电池表面首先，我们可以仔细观察蓄电池表面是否有裂纹、锈迹等情况。

如果发现有明显的损坏，可能需要更换蓄电池。

2. 测试蓄电池电压使用万用表或者电压测试仪，测试蓄电池的电压。

正常情况下，12V蓄电池的电压应该在12.6V左右。

如果电压低于12V，可能需要进行充电或者更换蓄电池。

3. 检查电池引线连接检查蓄电池的正负极引线，确保连接牢固没有松动。

如果发现引线接触不良，可以重新拧紧或者更换连接器。

4. 检查蓄电池液位打开蓄电池盖板，检查蓄电池液位是否正常。

液位过低可能需要添加蒸馏水或者电解液。

同时，要注意检查蓄电池的液体是否清澈，如果有浑浊、结晶等情况，可能需要更换蓄电池。

二、蓄电池故障修复方法1. 充电修复如果蓄电池电压低于标准值，可以使用充电器进行充电修复。

将充电器连接到蓄电池的正负极上，按照充电器使用说明进行操作。

一般来说，充电时间需要根据电压情况进行调整，充电完成后再次测试蓄电池电压，确认电压是否恢复到正常范围。

2. 清洁维护蓄电池的正负极和引线接口可能会受到腐蚀和氧化的影响，导致接触不良。

可以使用细砂布或者蓄电池清洁器进行清洁，将氧化物和腐蚀物清除掉，以保证良好的接触。

3. 更换蓄电池如果经过排查和修复后，蓄电池仍然无法正常工作，可能就需要考虑更换蓄电池了。

根据车辆品牌和型号选择适合的蓄电池，并按照正确的安装方法进行更换。

三、预防蓄电池故障的方法除了对蓄电池进行排查和修复外，我们还可以采取一些预防措施，延长蓄电池的使用寿命。

1. 避免短途行驶长时间的短途行驶容易导致蓄电池无法充满电。

尽量避免短途行驶，给蓄电池一个充足的充电时间。

2. 定期充电如果长时间不使用汽车，蓄电池容易自放电，导致电压过低。
