人防临空墙及不同防护单元隔墙计算探讨

1前言随着城市建设的发展，日益要求开发三维城市空间。

目前，各类用途的平战两用地下工程已在各大城市中得到开发利用。

诸如高层建筑多层地下室，地下停车库、地下商场、地下街道、地下医院、地下仓库……跨度越来越大。

这些工程在平时为地下空间的开发利用起了很好的作用，战时稍加改造就能成为合格的人防工程。

但是，按人防目前的要求，这些工程的口部应进行一次性平战兼顾设计。

特别是防密门门框墙，在现代战争条件下，是整个工事的咽喉，如果处理不好，将直接影响工事的安全。

现行的人防规范中，对防密门门框墙的计算一般简化为平面问题。

在规定的等效静载作用下，当门洞边长大于或等于2倍墙体悬挑长度时，宜按牛腿或悬臂梁计算，根据周边嵌固的情况，将其划分成门框侧墙，上挡墙和门槛等独立部分。

这能简化门框墙的计算，工程设计中已普遍采用。

当门框墙的悬挑长度较大，或层高较高，使门洞边长小于墙体悬挑长度的2倍时，按规范要求宜在门洞边设梁或柱。

如果因建筑要求，不设梁、柱，则不宜采用规范的方法(与计算条件不相符合)。

为此，我们采用有限元法，用SAP84结构分析通用程序，对多种尺寸的门框墙进行了整体计算。

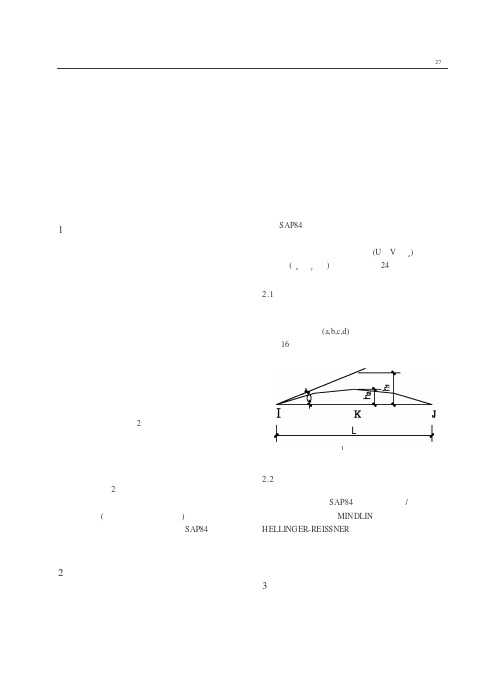

2计算的程序及模型计算中，将整片门框墙，划分为若干个板壳单元，按现行规范所规定的等效静载值及作用方向，并加上门扇传给门框墙的集中力，进行门框墙整体计算，计算中未考虑垂直荷载的影响。

SAP84程序中的板壳单元，是四节点非协调单元，是平面应力膜与板的叠加。

每个节点具有六个自由度，其中三个是膜自由度(U ，V ，θz )三个是板自由度(θx ，θy ，ω)，每个单元共24个自由度。

2.1膜的部分为了提高精度，每个单元的膜部分又增加了四个非协调自由度(a,b,c,d)，使每个膜单元的总自由度数为16。

非协调自由度上的刚度由静力凝聚的方法加到角点自由度上。

2.2板的部分计算中采用SAP84程序中杂交/混合模式板单元。

该单元从MINDLIN 板理论出发，利用HELLINGER-REISSNER 变分原理，并按“约束指数”的原则选择应力插值，克服了锁定问题，而且对应力给出了比位移元更好的结果。

多层人防地下室墙体设计要点探讨摘要本文梳理了人防临空墙的概念和类型，以核6级多层人防临空墙采用不同的简化计算模型进行计算分析。

结合不同的算例，上下叠放的人防工程临空墙设计中，合理的选择计算模型能够更好的提升设计效率和达到更优化的经济效益。

关键词临空墙多层地下室人防工程引言随着地下空间利用程度的增加，建筑项目中设置多层地下室的情况也越来越多。

而人防地下室根据地下室建筑方案进行上下单元叠放的方案相比于平铺在最下层地下室显得更经济。

常规情况下，临空墙的计算常常简化为四边嵌固的板进行计算，而在实际操作中，将临空墙简化成顶底两边嵌固的单跨梁算也是常见的计算方式；对于上下对齐叠放的人防地下室工程，临空墙的情况与单层人防地下室的墙体计算有差异，选择合适的方式计算临空墙，采用合适的计算方式，既保证人防工程的可靠性，又可以实现经济性的要求。

1 临空墙的分类及荷载取值1）对于一侧在人防工程防护门以外受空气冲击波荷载作用，一侧在工程内，不受空气冲击波荷载作用的墙体，定义为临空墙。

临空墙一般位于出入口或通风口附近。

《人民防控地下室设计规范》GB50038-2005给出了出入口附近的临空墙等效静荷载标准值。

核6级出入口临空墙的等效静荷载标准值（kN/m2）注：ξ为室外直通式、单向式出入口坡道的坡度角。

2）当人防地下室与普通地下室相邻时，考虑到普通地下室空间较大，冲击波从楼梯间或其他孔口处进入后，会有一定的扩散作用，作用在与普通地下室相邻的临空墙上的荷载按照小于出入口通道内的荷载15%确定。

核6级与普通地下室相邻临空墙的等效静荷载标准值（kN/m2）3）扩散室是人防消波系统的重要组成部分，扩散室的临空墙根据墙体位置，可分为两种类型：一种是与通道或者普通地下室相邻的临空墙，其外侧受冲击波作用，内侧受经过防爆波活门进入扩散室后的余压作用，余压相对冲击波直接作用产生的动荷载较小，又与外侧冲击波作用时间不同，在设计计算中，通常只考虑外侧动荷载的作用；另一种是与人防地下室内部相邻的临空墙，只考虑受到扩散室内余压的作用。

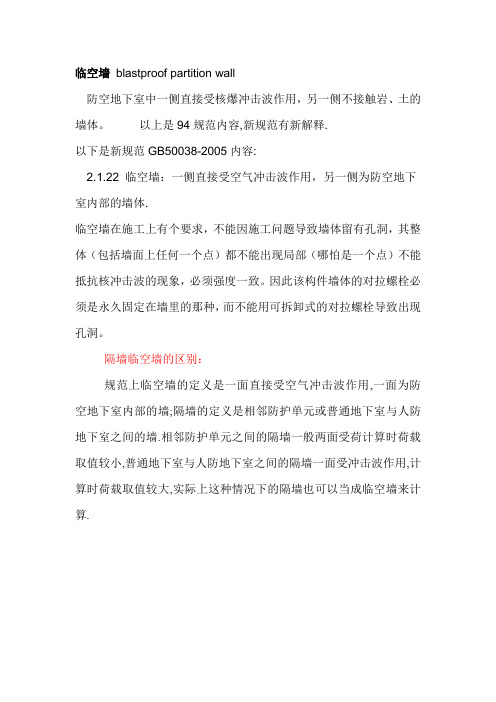

临空墙blastproof partition wall
防空地下室中一侧直接受核爆冲击波作用，另一侧不接触岩、土的墙体。

以上是94规范内容,新规范有新解释.
以下是新规范GB50038-2005内容:
2.1.22 临空墙：一侧直接受空气冲击波作用，另一侧为防空地下室内部的墙体.
临空墙在施工上有个要求，不能因施工问题导致墙体留有孔洞，其整体（包括墙面上任何一个点）都不能出现局部（哪怕是一个点）不能抵抗核冲击波的现象，必须强度一致。

因此该构件墙体的对拉螺栓必须是永久固定在墙里的那种，而不能用可拆卸式的对拉螺栓导致出现孔洞。

隔墙临空墙的区别：
规范上临空墙的定义是一面直接受空气冲击波作用,一面为防空地下室内部的墙;隔墙的定义是相邻防护单元或普通地下室与人防地下室之间的墙.相邻防护单元之间的隔墙一般两面受荷计算时荷载取值较小,普通地下室与人防地下室之间的隔墙一面受冲击波作用,计算时荷载取值较大,实际上这种情况下的隔墙也可以当成临空墙来计算.。

FMK1人防门框墙计算分析一、引言人防门框墙是在人防设施中用以容纳防护门的承重墙体结构。

其设计与计算对于确保人防门的安全可靠性具有重要意义。

本文将从计算分析方面对FMK1人防门框墙进行详细讨论。

二、计算方法1.荷载计算人防门框墙一般承受着垂直荷载、水平荷载以及地震荷载。

垂直荷载包括自重和外部荷载，水平荷载主要是风荷载。

根据相关规范的要求，可以进行荷载计算。

2.配筋设计人防门框墙的配筋设计主要是为了增加结构的抗弯强度和刚度。

根据受力情况，可以采用合适的主筋和箍筋进行配筋，以满足结构的强度要求。

3.承载力计算人防门框墙的承载力计算包括弯曲承载力、剪切承载力和轴力承载力的计算。

根据相关理论和规范的要求，可以进行详细的计算和分析。

三、计算分析1.弯曲承载力弯曲承载力是指人防门框墙在受到弯矩作用时能够承受的最大力矩。

通过对墙体的截面进行计算，可以确定其弯曲承载力。

主要要素包括墙体的净高度、厚度、混凝土强度以及配筋等。

2.剪切承载力剪切承载力是指人防门框墙在受到剪力作用时能够承受的最大剪力。

通过对墙体的剪切区进行计算，可以确定其剪切承载力。

主要要素包括墙体的净高度、厚度、混凝土强度以及剪切钢筋的配筋等。

3.轴力承载力轴力承载力是指人防门框墙在受到轴力作用时能够承受的最大轴力。

通过对墙体的整体稳定性进行计算，可以确定其轴力承载力。

主要要素包括墙体的净高度、厚度、混凝土强度以及轴向压力的分布等。

四、结论通过对FMK1人防门框墙的计算分析，可以得出以下结论：1.FMK1人防门框墙的设计和计算需满足相关规范的要求，确保其结构的安全可靠性。

2.对于不同荷载情况，需进行相应的荷载计算，以确定结构的受力状况。

3.在配筋设计中，应选取合适的主筋和箍筋，增加结构的抗弯强度和刚度。

4.弯曲承载力、剪切承载力和轴力承载力的计算分析应综合考虑墙体的几何特性和材料性能等因素。

总之，FMK1人防门框墙的计算分析是确保结构安全可靠性的重要环节，通过合理的计算方法和配筋设计，可以有效地提高结构的抗力和稳定性，确保人防门的正常使用和紧急情况下的安全逃生。

浅谈人防工程设计要点及常见问题摘要：随着我国经济的快速发展，城镇化水平不断提高，城市建设和重大基础设施建设高潮持续。

而信息化战争条件下的城市防空袭斗争，对城市人民防空和重要经济目标防护提出了更高的要求。

为了使得人防工程有较高的质量，本文基于建筑工程设计中做好人防工程设计工作的重要性出发，探讨工程防护原则工作中需要遵循的原则，采取必要的工程防护措施，对于人防工程设计中所存在的问题做进一步分析。

关键词：人防工程；设计要点；常见问题引言人防工程具备日常使用和战争时期防御的双方面功能，在和平时期人防工程的防御功能会被逐渐的弱化，这就导致部分人防工程的质量不易控制，也不能满足战争时期对防御空袭等方面的基本功能需求，为人民的生命财产安全带来危害。

近些年，随着我国城市化进程的不断加快，城市基础设施建设项目逐渐增多，其交通发达、物资资源丰富、文化繁荣、人口基数较大的城市，战略地位也愈发突显。

因此，做好城市基础设施建设，加强对人防工程施工管理工作，是城市在战争时期反空袭的基础保障，也是做好国防工程的组成部分，所以要加强对人防工程施工图设计与施工阶段管理的重视度，确保人防工程施工质量能够满足和平时期和战争时期的双重需求。

1人防工程概念人民防空工程包括为保障战时人员与物资掩蔽、人民防空指挥、医疗救护等而单独修建的地下防护建筑,以及结合地面建筑物修建的战时可用于防空的地下室。

修建人防工程的目的在于有效确保人员与物资能够在特殊情况下充分得到掩护、开展人民防空指挥、及时开展相应的医疗救助,修建具有保障性的地下建筑。

人防工程可以有效规避敌人的突然入侵,保障人员物资安全,充分留存战争实力,是系统性、保障性、完备性的工程建设。

人防工程在规划建设前期应进行人民防空相关专业可行性论证,旨在保障战时防空的准备需要,兼顾日常地区经济社会建设、城市建设以及人民生活的需要。

另外,人防工程应严格按照一定的规定程序开展建设管理,从人防工程建设的主体结构施工到人防工程的内部装修等环节,都要严格确保人防工程的质量安全。

人防临空墙及不同防护单元隔墙计算探讨由于人防地下室荷载大，人防工程造价居高不下，如何进行合理的设计人防地下室对于节省人防地下室工程造价有着重要的意义，下面对人防墙计算进行探讨，以找出经济合理设计模式，以达到地下室人防工程成本控制的目的。

一、人防墙是计算模式1.计算模式一：取墙宽1m为单元计算，以上端为铰支，下端固定计算；2.计算模式二：在计算模式一中，加入竖向荷载，形成压弯构件计算；3.计算模式三：取墙宽1m为单元计算，上下端均为固定端；4.计算模式四：在计算模式三中，加入竖向荷载，形成压弯构件计算；5.计算模式五：以墙为双向板计算，上边简支，三边固定；6.计算模式六：在计算模式五中，加入竖向荷载，形成压弯构件计算；7.计算模式七：以墙为双向板计算，四边固定；8.计算模式八：在计算模式七中，加入竖向荷载，形成压弯构件计算。

二、人防墙各计算模式中固定边的先决条件分析1. 《人民防空地下室设计规范》GB50038-2005中规定：1）第4.11.6.1防空地下室砼构件纵向受拉钢筋的锚固长度laF=1.05la2）图4.11.12-1中要求构件纵向受拉钢筋的直锚段不小于0.4laF2. 《砼结构设计规范》GB50010-2002中规定：1）第10.4.1条，上部纵向钢筋的直锚段不小于0.4la；2）2）第10.4.1条的条文说明，国内外试验结果表明，当水平段投影长度不小于0.4la，垂直段投影长度为15d时，已能可靠保证钢筋的锚固强度和刚度。

故在人防墙的各计算模式中，如纵筋直锚段长度不小于0.4 laF时，应按固定计算，若不满足，则按简支计算。

三、人防墙各计算模式合理性探讨1.人防墙的荷载主要为水平荷载+竖向荷载；2.人防墙尺寸影响因素：层高、水平尺度、柱、剪力墙，垂直相关的人防墙等；3.合理性分析：由于地下室管线多，故人防地下室层高一般都在3.6以上，否则无法满足平时使用功能，充分考虑平战结合的利用，而人防墙的长度有的长，有的短，形成以下种关系：1）人防墙长度3倍人防墙高度——单向板受力计算；2）2倍人防墙高度人防墙长度<3倍人防墙高度——可按单向板计算，也可按双向板计算；3）人防墙高度人防墙长度<2倍人防墙高度——双向板计算；4）人防墙长度人防墙高度<2倍人防墙长度——双向板计算；5）2倍人防墙长度人防墙高度<3倍人防墙高度——可按单向板计算，也可按双向板计算；6）人防墙高度3倍人防墙长度——单向板受力计算。

人防临空墙防护密闭封堵板计算1.横梁荷载计算：作用在防护密闭封堵板的等效静荷载标准值为：q e=171kN/m2层高4.9m，梁跨度：9.1m防护密闭封堵板型号为LFMDB7030（6），封堵板传给横梁的均布荷载：0.5x171x3=256.5 kN/m横梁及其上门框墙传来的均布荷载：0.5x171x1.71=145.35 kN/m2. KZ8荷载计算：横梁传来的剪力：0.5x(256.5x7+145.35x9.1=1559.1 kN左侧门框墙传来的均布荷载：171x0.6=102.6 kN/m柱面传来的均布荷载：171x1.0=171 kN/m右侧临空墙传来的梯形荷载最大值：171x1.41=241.1 kN/m计算项目: 封堵板边框柱KZ8-------------------------------------------------------------------[ 计算条件 ]砼强度等级: C40 配筋计算as(mm): 40纵筋级别: HRB400箍筋级别: HRB400箍筋间距: 100 (mm)支座弯矩调幅幅度: 0.000 %左支座固定右支座固定跨号跨长截面宽度(mm) 截面高度(mm) 1 4.900 1200 800[ 计算结果 ]跨号: 1左中右弯矩(-)(kN.m): -1320.25 -0.00 -1977.80弯矩(+)(kN.m): 0.00 769.67 0.00剪力(kN): 1368.68 217.37 -2318.63上部纵筋(mm2): 4165 2880 6358下部纵筋(mm2): 2880 2880 2880抗剪箍筋(mm2): 137 137 307本跨计算通过。
