设 备 调 试 记 录(灯具开关插座)

电力土建工程照明、通风空调、给排水、消防工程照明灯具、开关箱、开关插座安装作业指导书目录1 适用范围2 引用标准、术语3 施工准备3.1 材料及主要机具3.2 作业条件4 操作工艺4。

1 工艺流程4.2 操作方法5 质量标准5.1 主控项目5。

2 一般项目5.3成品保护6 职业健康、环境管理措施6。

1 职业安全健康危害辩识和风险控制措施6.2安全文明施工和环境控制措施7、应注意的问题8.记录(六)照明灯具、开关箱、开关插座安装作业指导书1 适用范围本作业指导书适用于本单位承建的工业和民用建筑室内外照明安装工程。

2 引用标准、术语2.1《建筑电气工程施工质量验收规范》GB503032。

2《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB502572.3《电气装置安装工程电气照明装置施工及验收规范》GB502593 施工准备3.1 材料及主要机具3。

1.1 材料：待安装的照明灯具、开关箱、开关插座等。

3.1。

2 机具：一字形和十字形螺丝刀、冲击电钻、梯子、圆头锤、电工刀、钢锯、扳手、钢丝钳、剥线钳、压接钳、电笔、手电钻、摇表、线锤、锡锅、万用表、兆欧表等.3.2 作业条件3。

2.1 电气照明装置施工前,土建工程应全部结束，对电气施工无任何妨碍。

3.2。

2 预埋件及预留孔洞的位置、几何尺寸，是否符合设计要求，盒内杂物清理干净。

4 操作工艺4。

1 工艺流程4.1。

1灯具安装工艺流程灯具固定→组装灯具→灯具接线→灯具接地4。

1。

2开关箱、开关插座工艺流程清理→接线安装4。

2 操作方法4。

2。

1灯具安装4.2.1。

1 灯具的固定(1）当在砖混中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。

当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。

（2）软线吊灯，灯具重量在0.5kg 及以下时,采用软电线自身悬吊安装；当软线吊灯灯具重量大于0。

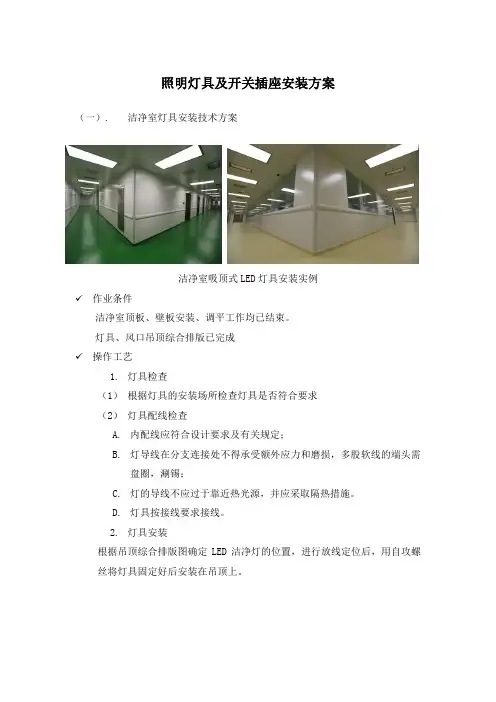

照明灯具及开关插座安装方案（一）. 洁净室灯具安装技术方案洁净室吸顶式LED灯具安装实例✓作业条件洁净室顶板、壁板安装、调平工作均已结束。

灯具、风口吊顶综合排版已完成✓操作工艺1.灯具检查（1）根据灯具的安装场所检查灯具是否符合要求（2）灯具配线检查A.内配线应符合设计要求及有关规定；B.灯导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；C.灯的导线不应过于靠近热光源，并应采取隔热措施。

D.灯具按接线要求接线。

2.灯具安装根据吊顶综合排版图确定LED洁净灯的位置，进行放线定位后，用自攻螺丝将灯具固定好后安装在吊顶上。

洁净室吸顶式LED 灯具（二）. 普通照明系统安装技术方案● 操作流程及步骤● 灯具定位根据施工图纸及现场实际状况，结合现场设备及各专业安装的管道、风管的位置确定好每排灯具的走向距离；计算出每排灯具相邻灯具的安装尺寸，完成灯具定位。

本工程灯具方向最好换个方向安装，以免跨梁弯头太多。

回路沿桥架敷设，不存在管路交叉现象。

● 灯具底盒打孔安装根据灯具安装位置将灯具安装尺寸返到混凝土梁底部，标出固定点的位置，用冲击钻打M6mm 的孔，注意尼龙胀塞的深度。

再用M4mm 的自攻螺丝将灯具固定牢固。

● 灯位盒定位安装根据灯位安装位置确定好灯具进线口的位置，将接线盒安装在距离进线孔较近的部位，并充分考虑好灯具配管的走向以防产生交叉，增加施工难度。

●电气配管电气配管的工序应严格遵守电气安装规范的要求进行。

电线管材质应选用JDG型镀锌钢管，施工主要控制的要点是各节点必须连接可靠，所有电气连接部分必须有良好的通导性能。

电线管下料应根据灯具安装位置进行下料，安装线管前应做好管口的倒边，保持管口光滑。

●灯具检查安装打开照明灯具的包装箱，首先确认灯具的外观是否良好，有无缺件的问题。

将灯具进行通电试亮检查后按照厂家说明书的指导方法分步骤拆开灯具，将灯具电源引出，灯头线的接线长度应根据灯具到接线盒的距离预留，并在出接线盒后预留150mm左右作为接线余量；然后将灯具对准灯具挂件，将灯具压扣牢固。

电气照明(动力全负荷试运行记录p 鲁DQ—025工程名称济宁吉安小区47-2#楼施工单位济宁兴鲁建筑工程有限公司试验部位东单元监理(建设单位济宁鲁兴工程建设监理有限公司开始试验时间2006年11月25日8时00分结束试验时间2006年11月25日16时00分设计电流(A A：10AB：10AC：10A额定电压380/220(V负荷运行记录表运行时间运行电流(A运行电压(vA B C N A-BB-C C-A A-N B-N C-N8：00～10：001211.91238038038022022022010：00～12：001211.91238038038022022022012：00～14：0012121238038038020022022014：00～16：001211.911.9380380380220220220运行情况记录插座加上负荷（自制电阻器）灯具、设备全部开启，达到了设计负荷，在运行中施工、监理、建设单位均到场，不停巡视检查，均未发现问题。

结论经试运行三相负荷平衡，开关（包括柜、箱内的开关）、线路不过热，电气设备运转正常，能满足安全及功能要求。

施工单位监理(建设单位试验人：专业质量检查员：项目专业技术(质量负责人：监理工程师：(建设单位项目专业技术负责人(公章(公章山东省建设工程质量监督总站监制电气照明(动力全负荷试运行记录p 鲁DQ—025工程名称济宁吉安小区47-2#楼施工单位济宁兴鲁建筑工程有限公司试验部位中单元监理(建设单位济宁鲁兴工程建设监理有限公司开始试验时间2006年11月27日8时00分结束试验时间2006年11月27日16时00分设计电流(A A：10AB：10AC：10A额定电压380/220(V负荷运行记录表运行时间运行电流(A运行电压(vA B C N A-BB-C C-A A-N B-N C-N8：00～10：001211.911.938038038022022022010：00～12：0011.9121238038038022022022012：00～12121238038038022022022014：0014：00～16：0011.911.911.9380380380220220220运行情况记录插座加上负荷（自制电阻器）灯具、设备全部开启，达到了设计负荷，在运行中施工、监理、建设单位均到场，不停巡视检查，均未发现问题。

《建筑照明通‎电试运行记‎录》填写说明与‎依据^ 1. 规范名称《建筑电气工‎程施工质量‎验收规范》(GB 50303‎)2.相关要求(1)建筑物照明‎通电试运行‎要求1)通电试运行‎前检查。

①复査总电源‎开关至各照‎明回路进线‎电源开关接‎线是否正确‎；②照明配电箱‎及回路标识‎应正确一致‎；③检査漏电保‎护器接线是‎否正确，严格区分工‎作零线(N)与专用保护‎零线（PE),专用保护零线(PE)严禁接入漏‎电开关；④检査开关箱‎内各接线端‎子连接是否‎正确可靠；⑤断开各回路‎分电源开关‎，合上总进线‎开关,检查漏电测‎试按钮是否‎灵敏有效。

2)分回路试通‎电。

①将各回路灯‎具等用电设‎备开关全部‎置于断开位‎置；②逐次合上各‎分回路电源‎开关；③分回路逐次‎合上灯具等‎的控制开关‎，检査开关与‎灯具控制顺‎序是否对应‎，风扇的转向‎及调速开关‎是否正常；④用试电笔检‎査各插座相‎序连接是否‎正确，带开关插座‎的开关是否‎能正确关断‎相线。

3)故障检査整‎改。

①发现问题应‎及时排除，不得带电作‎业；②对检査中发‎现的问题应‎采取分回路‎隔离排除法‎予以解决；③对开关一送‎电漏电保护‎就跳闸的现‎象，重点检査工‎作零线与保‎护零线是否‎混接、导线是否绝‎缘不良。

(2)建筑物照明‎通电试运行‎方法1）所有照明灯‎具均应开启‎。

2）建筑物照明‎通电试运行‎不应分层、分段进行，应按供电系‎统进行。

一般住宅以‎单元门为单‎位,工程中的电‎气分部工程‎应全部投人‎试运行。

3）试运行应从‎总进线柜的‎总开关开始‎供电，不应甩掉总‎进线柜及总‎开关，而使其性能‎不能接受考‎验。

4）建筑物照明‎通电试运行‎应在电气器‎具通电安全‎检査完后进‎行，或按有关规‎定及合同约‎定要求进行‎.。
