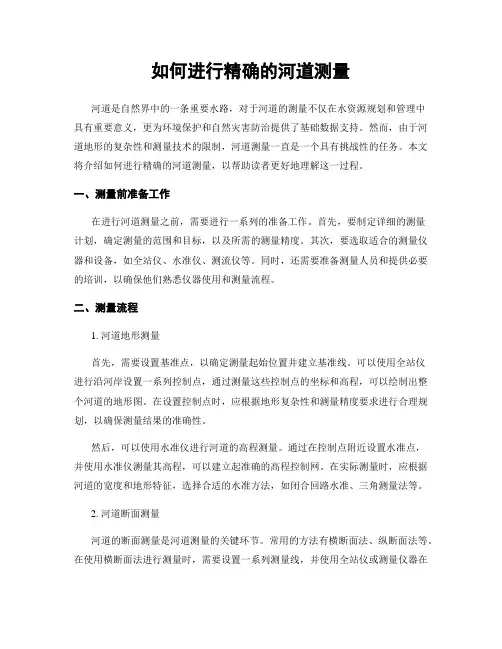

如何进行精确的河道测量河道是自然界中的一条重要水路，对于河道的测量不仅在水资源规划和管理中具有重要意义，更为环境保护和自然灾害防治提供了基础数据支持。

然而，由于河道地形的复杂性和测量技术的限制，河道测量一直是一个具有挑战性的任务。

本文将介绍如何进行精确的河道测量，以帮助读者更好地理解这一过程。

一、测量前准备工作在进行河道测量之前，需要进行一系列的准备工作。

首先，要制定详细的测量计划，确定测量的范围和目标，以及所需的测量精度。

其次，要选取适合的测量仪器和设备，如全站仪、水准仪、测流仪等。

同时，还需要准备测量人员和提供必要的培训，以确保他们熟悉仪器使用和测量流程。

二、测量流程1. 河道地形测量首先，需要设置基准点，以确定测量起始位置并建立基准线。

可以使用全站仪进行沿河岸设置一系列控制点，通过测量这些控制点的坐标和高程，可以绘制出整个河道的地形图。

在设置控制点时，应根据地形复杂性和测量精度要求进行合理规划，以确保测量结果的准确性。

然后，可以使用水准仪进行河道的高程测量。

通过在控制点附近设置水准点，并使用水准仪测量其高程，可以建立起准确的高程控制网。

在实际测量时，应根据河道的宽度和地形特征，选择合适的水准方法，如闭合回路水准、三角测量法等。

2. 河道断面测量河道的断面测量是河道测量的关键环节。

常用的方法有横断面法、纵断面法等。

在使用横断面法进行测量时，需要设置一系列测量线，并使用全站仪或测量仪器在每个测量线上测量一系列控制点的坐标和高程。

测量线的间距和测量点的密度应根据河道的宽度、纵向坡度和曲率等因素进行合理规划。

在河道断面测量中，还需要测量河道的水深和水流速度。

可以使用测流仪和水深测量仪器进行测量。

通过在每个断面上选择一定数量的测量点，并使用测流仪和水深测量仪器进行测量，可以获取河道的水流速度和水深数据。

3. 数据处理和图像生成在完成河道的测量后，需要对测量数据进行处理和分析，并生成相应的图像和图表。

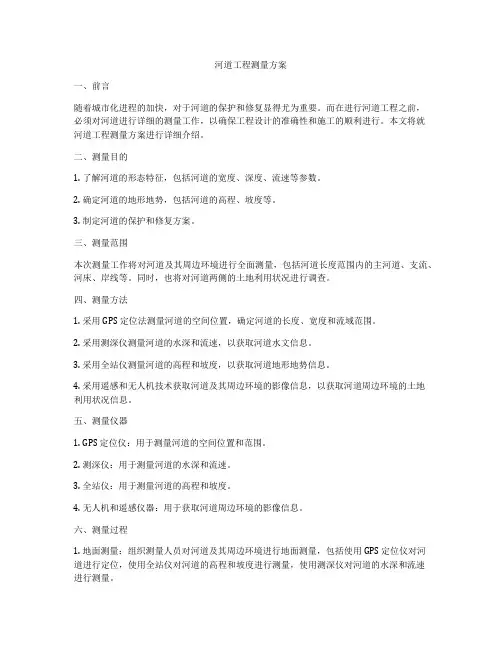

河道工程测量方案一、前言随着城市化进程的加快，对于河道的保护和修复显得尤为重要。

而在进行河道工程之前，必须对河道进行详细的测量工作，以确保工程设计的准确性和施工的顺利进行。

本文将就河道工程测量方案进行详细介绍。

二、测量目的1. 了解河道的形态特征，包括河道的宽度、深度、流速等参数。

2. 确定河道的地形地势，包括河道的高程、坡度等。

3. 制定河道的保护和修复方案。

三、测量范围本次测量工作将对河道及其周边环境进行全面测量，包括河道长度范围内的主河道、支流、河床、岸线等。

同时，也将对河道两侧的土地利用状况进行调查。

四、测量方法1. 采用 GPS 定位法测量河道的空间位置，确定河道的长度、宽度和流域范围。

2. 采用测深仪测量河道的水深和流速，以获取河道水文信息。

3. 采用全站仪测量河道的高程和坡度，以获取河道地形地势信息。

4. 采用遥感和无人机技术获取河道及其周边环境的影像信息，以获取河道周边环境的土地利用状况信息。

五、测量仪器1. GPS 定位仪：用于测量河道的空间位置和范围。

2. 测深仪：用于测量河道的水深和流速。

3. 全站仪：用于测量河道的高程和坡度。

4. 无人机和遥感仪器：用于获取河道周边环境的影像信息。

六、测量过程1. 地面测量：组织测量人员对河道及其周边环境进行地面测量，包括使用 GPS 定位仪对河道进行定位，使用全站仪对河道的高程和坡度进行测量，使用测深仪对河道的水深和流速进行测量。

2. 遥感测量：利用无人机和遥感技术对河道及其周边环境进行影像信息的获取，主要是获取土地利用状况信息。

3. 数据处理：对所获得的测量数据进行整理和处理，包括对地面测量和遥感测量数据进行统一，确保数据的准确性和一致性。

七、测量成果1. 测量报告：编制详细的测量报告，包括测量数据的详细描述、测量结果的分析和总结，对河道的形态特征、地形地势、水文情况、土地利用状况等进行全面评述，并提出相关的保护和修复建议。

2. 测量图件：绘制详细的测量图件，包括地形图、地形图、水文图、流速图、遥感图等。

河流水质采样断面与取样点设置的原则1.代表性原则：采样断面和取样点的选择应能代表整个河流断面的水质状况。

在选择断面时，应考虑河流的地形、水力条件、底质类型、污染源分布等因素，尽可能选择具有较为典型性的断面。

在选择取样点时，要根据水流分布、混合程度、水质异质性等因素，选择能够反映水质变化的典型位置，同时应该避免受到人为干扰的区域，如污染源、渔业渔港等。

2.统一标准原则：采样断面和取样点的设置需要按照统一的标准进行，使得不同地区、不同时间的采样数据可以进行比较和分析。

对于大中型河流，通常采用分段取样的方法，即将河流断面分成多个段，每个段内选择一个取样点进行采样分析；对于小型河流，由于河水流速相对较小，通常只需选择一个具有代表性的取样点进行采样。

此外，还需要统一采样的时间和频率，比如每月、每季度或每年进行一次采样。

3.稳定性原则：采样断面和取样点应具有较好的稳定性，即河流的水质在断面和取样点处能够相对稳定地反映。

如果选择了一个变化性较大的断面，可能导致采样数据的不稳定性，难以准确评估水质状况。

因此，在选择断面时应考虑河流的流速、流向、深度等因素，尽量选择相对稳定的断面。

4.综合评价原则：断面和取样点的设置还应考虑综合评价的需要。

常用的水质指标包括生化需氧量(BOD)、化学需氧量(COD)、总氮(TN)、总磷(TP)、悬浮物(SS)等，采样断面和取样点的选择应能比较全面地反映不同指标的水质状况。

同时，还可以考虑一些特殊的指标，如重金属、有机污染物等。

5.参考便利性原则：采样断面和取样点的选择还应考虑到采样和分析的便利性。

例如，断面和取样点应易于到达，采样方法和分析仪器应具备较高的准确性和可靠性。

总之，河流水质采样断面和取样点的设置需要综合考虑代表性、统一标准、稳定性、综合评价和参考便利性等因素，以准确反映并评估河流的水质状况。

河道断面测量操作方法
河道断面测量是用于研究河流地貌、水流动力学和泥沙运移等方面的重要方法。

以下是一种常用的河道断面测量操作方法：
1. 设计测量断面位置：根据研究目的和测量范围，确定要测量的断面位置。

一般选择河道较为典型的区域，避免过于复杂的地理条件和水流情况。

2. 设置测量基线：在河道上游找到一个较为稳定且容易标定的点，作为测量基线起点。

然后沿着基线逐渐往下游设置若干个测量点，每个测量点之间的距离应根据实际情况确定。

3. 测量断面宽度：在每个设定的测量点处，使用激光测距仪或测量尺等工具测量河道的宽度。

测量时要注意水流情况和垂直高差，确保测量结果准确。

4. 测量水深：使用水深测量仪沿着断面线测量河道各点的水深。

可以使用测深杆、声纳仪或浮标等设备进行测量。

5. 测量水面高程：在每个测量点处使用水准仪或GPS定位仪测量水面高程。

可以通过放置水平杆和使用水准仪或通过GPS定位仪等方式进行测量。

6. 拍摄照片或采集数据：在每个测量点处拍摄照片或采集数据，包括河床底质、植被分布、岩石特征等。

这些数据可以用于后续的地貌分析和水动力学模拟。

7. 数据处理和分析：对测得的数据进行整理和处理，计算得到断面的几何形状参数，如平均水深、河宽、水面高程等。

利用这些参数可以进行河道地貌分析和水动力学计算。

8. 结果展示和分析：根据测量和分析结果，制作河道断面图、曲线图等，展示河道的地貌特征和水动力学特性，并进行分析和解释。

以上是一种常用的河道断面测量操作方法，实际操作中需要根据实际情况进行调整和选择合适的测量工具和方法。

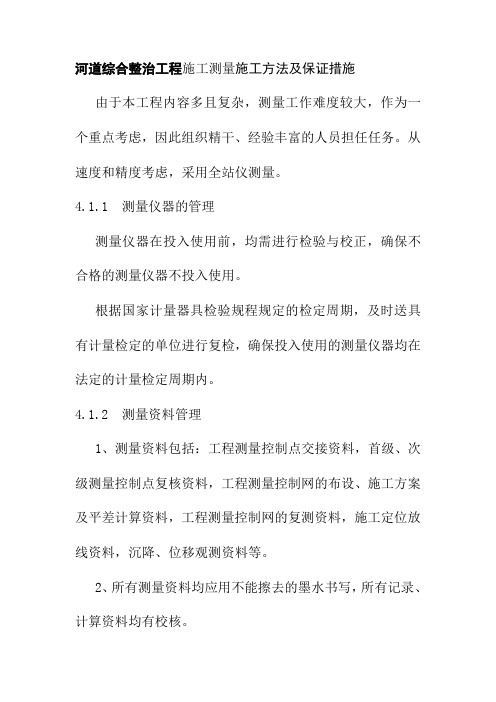

河道综合整治工程施工测量施工方法及保证措施由于本工程内容多且复杂，测量工作难度较大，作为一个重点考虑，因此组织精干、经验丰富的人员担任任务。

从速度和精度考虑，采用全站仪测量。

4.1.1 测量仪器的管理测量仪器在投入使用前，均需进行检验与校正，确保不合格的测量仪器不投入使用。

根据国家计量器具检验规程规定的检定周期，及时送具有计量检定的单位进行复检，确保投入使用的测量仪器均在法定的计量检定周期内。

4.1.2 测量资料管理1、测量资料包括：工程测量控制点交接资料，首级、次级测量控制点复核资料，工程测量控制网的布设、施工方案及平差计算资料，工程测量控制网的复测资料，施工定位放线资料，沉降、位移观测资料等。

2、所有测量资料均应用不能擦去的墨水书写，所有记录、计算资料均有校核。

3、需要报监理工程师审批、备案的测量资料及时报批、报备。

除监理工程师有特殊要求的以外，所有测量资料均应按照质保体系中相应的文件和资料控制程序执行。

4.1.3 水准点及座标点复测工程开工前，应对业主所提供的座标点及水准点的基本数据，采用水准仪和全站仪进行复核测量并验算，确定提供的座标点及水准点数据的准确性和有效性，当复核并验算结果对提供数据有异议时，应会同测量监理工程师进行核定。

复核方法可采用施工场地附近高一级控制点，用全站仪极座标法进行座标点的复测并计算；对于高程可采用水准仪用高差闭合差往返测进行复核，所测的座标点及水准点的允许误差至少应满足三等网的精度要求。

4.1.4 增设平面控制点及增设临时水准点根据业主提供且经测量复核计算有效的座标点，研究增设平面控制点及临时水准点。

以保证工程各个部位均有控制座标。

当控制点的间距较大时，另外增设控制点并做好保护桩。

增设座标点及水准点的允许误差及施工测量误差应满足设计图纸及有关测量施工规范规定。

4.1.5 平面控制测量本工程平面控制拟采用在沿闸轴线陆域上布置施工基线进行控制，对于无法设平面控制基线的部份，拟采用布置导线网进行控制。

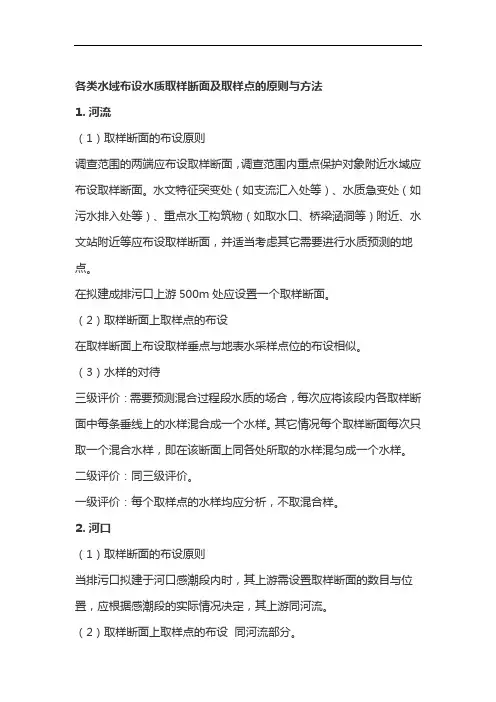

各类水域布设水质取样断面及取样点的原则与方法1. 河流（1）取样断面的布设原则调查范围的两端应布设取样断面，调查范围内重点保护对象附近水域应布设取样断面。

水文特征突变处（如支流汇入处等）、水质急变处（如污水排入处等）、重点水工构筑物（如取水口、桥梁涵洞等）附近、水文站附近等应布设取样断面，并适当考虑其它需要进行水质预测的地点。

在拟建成排污口上游500m处应设置一个取样断面。

（2）取样断面上取样点的布设在取样断面上布设取样垂点与地表水采样点位的布设相似。

（3）水样的对待三级评价：需要预测混合过程段水质的场合，每次应将该段内各取样断面中每条垂线上的水样混合成一个水样。

其它情况每个取样断面每次只取一个混合水样，即在该断面上同各处所取的水样混匀成一个水样。

二级评价：同三级评价。

一级评价：每个取样点的水样均应分析，不取混合样。

2. 河口（1）取样断面的布设原则当排污口拟建于河口感潮段内时，其上游需设置取样断面的数目与位置，应根据感潮段的实际情况决定，其上游同河流。

（2）取样断面上取样点的布设同河流部分。

（3）水样的对待同河流部分。

3. 湖泊、水库（1）取样位置的布设原则、方法和数目在湖泊、水库中布设的取样位置应尽量覆盖整个调查范围，并且能切实反映湖泊、水库的水质和水文特点（如进水区、出水区、深水区、浅水区、岸边区等）。

取样位置可以采用以建设项目的排放口为中心，沿放射线布设的方法。

每个取样位置的间隔可参考下列设置。

①大、中型湖泊、水库当建设项目污水排放量小于50000m3/d 时：一级评价每1~2.5km2布设一个取样位置；二级评价每1.5~3.5km2布设一个取样位置；三级评价每2~4km2布设一个取样位置。

当建设项目污水排放量大于50000m3/d时：一级评价每3~6km2布设一个取样位置；二、三级评价每4~7km2布设一个取样位置。

②水型湖泊、水库当建设项目污水排放量等于50000m3/d时：一级评价每0.5~1.5km2布设一个取样位置；二、三级评价每1~2km2布设一个取样位置。

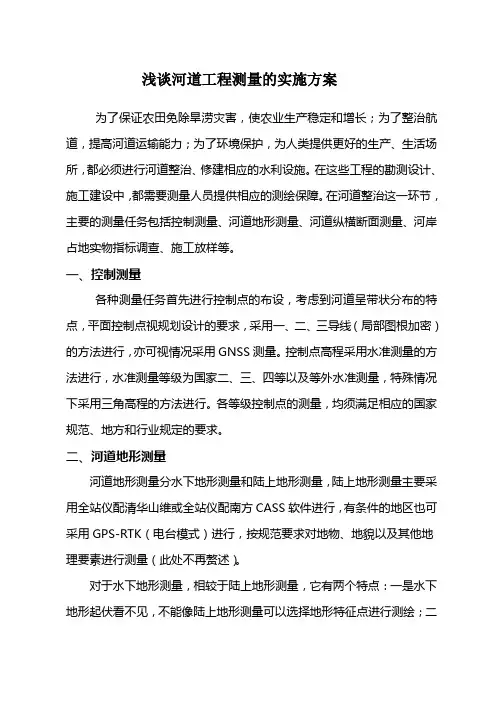

浅谈河道工程测量的实施方案为了保证农田免除旱涝灾害，使农业生产稳定和增长；为了整治航道，提高河道运输能力；为了环境保护，为人类提供更好的生产、生活场所，都必须进行河道整治、修建相应的水利设施。

在这些工程的勘测设计、施工建设中，都需要测量人员提供相应的测绘保障。

在河道整治这一环节，主要的测量任务包括控制测量、河道地形测量、河道纵横断面测量、河岸占地实物指标调查、施工放样等。

一、控制测量各种测量任务首先进行控制点的布设，考虑到河道呈带状分布的特点，平面控制点视规划设计的要求，采用一、二、三导线（局部图根加密）的方法进行，亦可视情况采用GNSS测量。

控制点高程采用水准测量的方法进行，水准测量等级为国家二、三、四等以及等外水准测量，特殊情况下采用三角高程的方法进行。

各等级控制点的测量，均须满足相应的国家规范、地方和行业规定的要求。

二、河道地形测量河道地形测量分水下地形测量和陆上地形测量，陆上地形测量主要采用全站仪配清华山维或全站仪配南方CASS软件进行，有条件的地区也可采用GPS-RTK（电台模式）进行，按规范要求对地物、地貌以及其他地理要素进行测量（此处不再赘述）。

对于水下地形测量，相较于陆上地形测量，它有两个特点：一是水下地形起伏看不见，不能像陆上地形测量可以选择地形特征点进行测绘；二是水下地形测量的内容不如陆上的那样多，只要求在图上用等高线或等深线表示水下地形的变化。

基于这些特点，只需在相关水域中测量一定数量的碎部点（水下高程点）即可。

传统的作业方法是在岸上设置仪器，将棱镜固定于测深杆上，利用船只，采用极坐标的方法，直接测量各碎部点，此方法适用于水浅且流速不大的河道；对于深水区或有一定流速的河道，则采用测深仪配棱镜的办法进行，测深仪测量水深，岸上仪器测量平面位置和棱镜与测深仪之间的高差，此种方法由于测深仪与岸上仪器工作时间往往不同步，测量误差随着水下地形变化增大而增大，具有一定的局限性。

随着社会经济的不断发展，无论是作业时间上，还是测量精度上，传统的作业方法越来越不能满足当前工程测量的要求。

河流水质采样断面与取样点设置的原则(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除河流水质采样断面与取样点设置的原则1．水质取样断面设置的原则一般情况下应布设对照、控制、消减三种类型的断面，取样断面的布设主要遵循以下原则：(1)在调查范围的两端应布设取样断面。

(2)调查范围内重点保护对象附近水域应布设取样断面。

(3)水文特征突然化处(如支流汇入处等)、水质急剧变化处(如污水排入处等)、重点水工构筑物(如取水口、桥梁涵洞等)附近应布设取样断面。

(4)水文站附近等应布设采样断面，并适当考虑水质预测关心点。

(5)在拟建成排污口上游500 m处应设置一个取样断面。

2．取样断面上水质取样垂线设置的原则每个断面处按照河宽布设水质取样垂线。

当河流断面形状为矩形或相近于矩形时，可按下列原则布设：小河：在取样断面的主流线上设一条取样垂线。

大、中河：河宽小于50 m者，共设两条取样垂线，在取样断面上各距岸边1/3水面宽处各设一条取样垂线；河宽大于50 m者，共设三条取样垂线，在主流线上及距两岸不少于0.5 m，并有明显水流的地方各设一条取样垂线。

特大河(例如长江、黄河、珠江、黑龙江、淮河、松花江、海河等)：由于河流过宽，应适当增加取样垂线数，而且主流线两侧的垂线数目不必相等，拟设置排污口一侧可以多一些。

如断面形状十分不规则时，应结合主流线的位置，适当调整取样垂线的位置和数目。

3．垂线上水质取样点设置的原则每根垂线上按照水深布设水质取样点。

在一条垂线上，水深大于5 m时，在水面下0.5 m水深处及在距河底0.5 m处，各取样一个；水深为1～5 m时，只在水面下O.5 m处取一个样；在水深不足1 m时，取样点距水面不应小于0.3 m，距河底也不应小于0.3 m。

对于三级评价的小河，不论河水深浅，只在一条垂线上取一个样，一般情况下取样点应在水面下0.5 m处，距河底不应小于O.3 m。

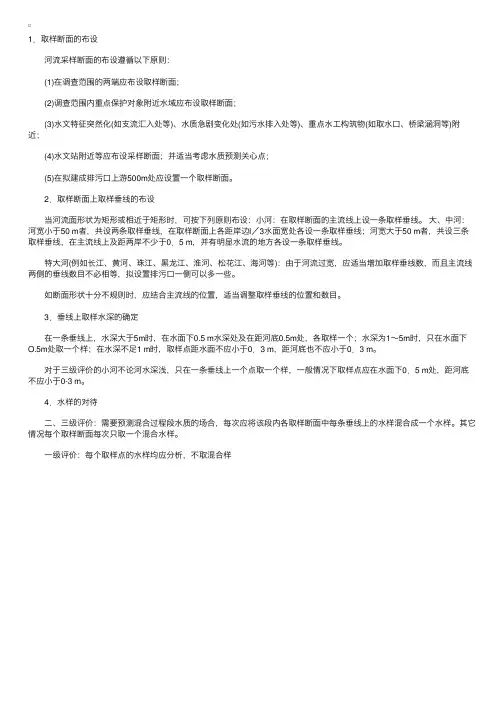

1．取样断⾯的布设 河流采样断⾯的布设遵循以下原则： (1)在调查范围的两端应布设取样断⾯； (2)调查范围内重点保护对象附近⽔域应布设取样断⾯； (3)⽔⽂特征突然化(如⽀流汇⼊处等)、⽔质急剧变化处(如污⽔排⼊处等)、重点⽔⼯构筑物(如取⽔⼝、桥梁涵洞等)附近； (4)⽔⽂站附近等应布设采样断⾯；并适当考虑⽔质预测关⼼点； (5)在拟建成排污⼝上游500m处应设置⼀个取样断⾯。

2．取样断⾯上取样垂线的布设 当河流⾯形状为矩形或相近于矩形时，可按下列原则布设：⼩河：在取样断⾯的主流线上设⼀条取样垂线。

⼤、中河：河宽⼩于50 m者，共设两条取样垂线，在取样断⾯上各距岸边l／3⽔⾯宽处各设⼀条取样垂线；河宽⼤于50 m者，共设三条取样垂线，在主流线上及距两岸不少于0．5 m，并有明显⽔流的地⽅各设⼀条取样垂线。

特⼤河(例如长江、黄河、珠江、⿊龙江、淮河、松花江、海河等)：由于河流过宽，应适当增加取样垂线数，⽽且主流线两侧的垂线数⽬不必相等，拟设置排污⼝⼀侧可以多⼀些。

如断⾯形状⼗分不规则时，应结合主流线的位置，适当调整取样垂线的位置和数⽬。

3．垂线上取样⽔深的确定 在⼀条垂线上，⽔深⼤于5m时，在⽔⾯下0.5 m⽔深处及在距河底0.5m处，各取样⼀个；⽔深为1～5m时，只在⽔⾯下O.5m处取⼀个样；在⽔深不⾜1 m时，取样点距⽔⾯不应⼩于0．3 m，距河底也不应⼩于0．3 m。

对于三级评价的⼩河不论河⽔深浅，只在⼀条垂线上⼀个点取⼀个样，⼀般情况下取样点应在⽔⾯下0．5 m处，距河底不应⼩于0-3 m。

4．⽔样的对待 ⼆、三级评价：需要预测混合过程段⽔质的场合，每次应将该段内各取样断⾯中每条垂线上的⽔样混合成⼀个⽔样。

其它情况每个取样断⾯每次只取⼀个混合⽔样。

⼀级评价：每个取样点的⽔样均应分析，不取混合样。

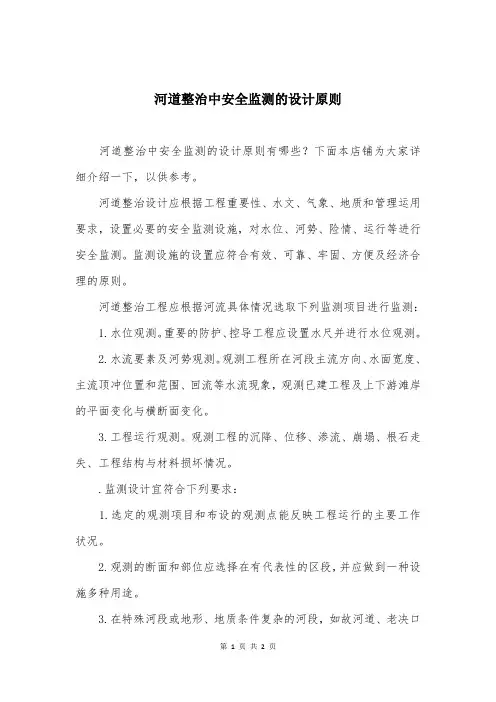

河道整治中安全监测的设计原则
河道整治中安全监测的设计原则有哪些？下面本店铺为大家详细介绍一下，以供参考。

河道整治设计应根据工程重要性、水文、气象、地质和管理运用要求，设置必要的安全监测设施，对水位、河势、险情、运行等进行安全监测。

监测设施的设置应符合有效、可靠、牢固、方便及经济合理的原则。

河道整治工程应根据河流具体情况选取下列监测项目进行监测：
1.水位观测。

重要的防护、控导工程应设置水尺并进行水位观测。

2.水流要素及河势观测。

观测工程所在河段主流方向、水面宽度、主流顶冲位置和范围、回流等水流现象，观测已建工程及上下游滩岸的平面变化与横断面变化。

3.工程运行观测。

观测工程的沉降、位移、渗流、崩塌、根石走失、工程结构与材料损坏情况。

.监测设计宜符合下列要求：
1.选定的观测项目和布设的观测点能反映工程运行的主要工作状况。

2.观测的断面和部位应选择在有代表性的区段，并应做到一种设施多种用途。

3.在特殊河段或地形、地质条件复杂的河段，如故河道、老决口
段、软弱堤基、浅层强透水带、承压水以及有穿堤建筑物等，可根据需要增加观测项目和观测范围。

4.选择技术成熟、使用方便的观测仪器、设备。

5.各观测点应具备较好的交通、照明等条件，观测部位有相应的安全保护措施。

6.规模较大的河道整治工程，应布置固定断面监测设施。
