灌注桩施工工艺及控制要点

钻孔灌注桩控制要点钻孔灌注桩是一种常用于土木工程建筑中的地基处理方法，它通过在土层中钻孔并注入水泥浆形成桩体，提高地基的承载能力和稳定性。

在进行钻孔灌注桩施工时，需要注意一些控制要点，以确保施工质量和工程安全。

1. 钻孔位置和布点控制钻孔位置和布点的合理控制是钻孔灌注桩施工的基础。

在确定钻孔位置和布点时，需要充分考虑工程设计要求、现场地形地貌以及潜在的地质风险因素。

同时，还需要根据预测的地基情况，合理确定钻孔的深度和直径，确保桩体能够充分与地基接触。

2. 钻孔施工质量控制钻孔施工的质量直接影响着桩体的稳定性和承载能力。

在钻孔施工过程中，需要控制钻孔的垂直度和直径的偏差。

钻孔应该垂直于地表，并保持一定的直径范围，以确保桩体能够充分与土层接触，提高桩体的稳定性。

此外，还需要控制钻孔的清洁度，确保钻孔中无杂质和积水，以便后续注浆工作的顺利进行。

3. 注浆材料和注浆工艺控制注浆材料和注浆工艺是钻孔灌注桩施工中重要的控制要点之一。

选择合适的注浆材料可以提高桩体的强度和稳定性，常用的注浆材料包括水泥浆、水泥砂浆等。

在注浆工艺上，需要控制注浆的压力、注浆的速度以及注浆的均匀性。

注浆应从孔底开始，逐渐往上注浆，保证桩体充实均匀，避免出现注浆不足或者堵塞的情况。

4. 桩头处理和质量控制桩头部分是钻孔灌注桩的承载部分，其质量控制直接影响着桩体的强度和稳定性。

桩头应采用加固措施，常见的加固方式包括设置钢筋笼、加装钢板等。

在桩头处理过程中，需要控制钢筋布置的密度和位置，确保钢筋能够有效地承受桩身的受力。

此外，还需要控制桩头的施工质量，确保桩头与钢筋笼之间的紧密连接，提高桩头的耐久度和承载能力。

5. 施工现场安全控制钻孔灌注桩施工中，施工现场安全控制是至关重要的。

施工现场应设置必要的安全警示标志、围挡等设施，确保施工区域的安全。

同时，还需要严格遵守安全操作规程，使用安全防护设备，遵循操作流程，确保施工人员的人身安全。

定期进行施工现场安全检查，发现问题及时整改，防止事故的发生。

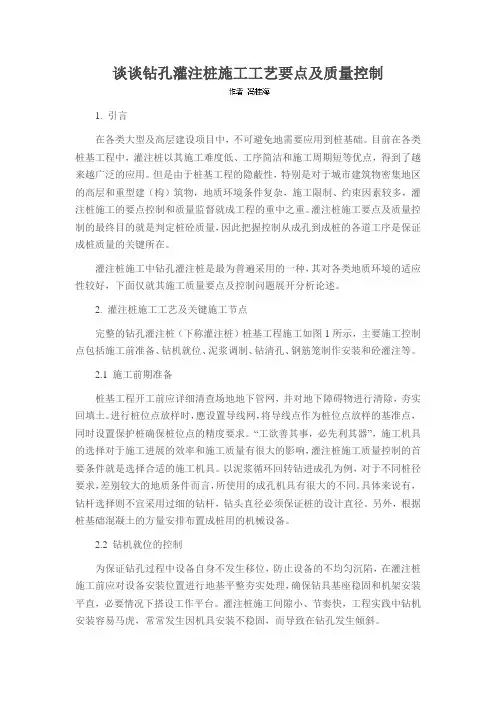

谈谈钻孔灌注桩施工工艺要点及质量控制1. 引言在各类大型及高层建设项目中，不可避免地需要应用到桩基础。

目前在各类桩基工程中，灌注桩以其施工难度低、工序简洁和施工周期短等优点，得到了越来越广泛的应用。

但是由于桩基工程的隐蔽性，特别是对于城市建筑物密集地区的高层和重型建（构）筑物，地质环境条件复杂，施工限制、约束因素较多，灌注桩施工的要点控制和质量监督就成工程的重中之重。

灌注桩施工要点及质量控制的最终目的就是判定桩砼质量，因此把握控制从成孔到成桩的各道工序是保证成桩质量的关键所在。

灌注桩施工中钻孔灌注桩是最为普遍采用的一种，其对各类地质环境的适应性较好，下面仅就其施工质量要点及控制问题展开分析论述。

2. 灌注桩施工工艺及关键施工节点完整的钻孔灌注桩（下称灌注桩）桩基工程施工如图1所示，主要施工控制点包括施工前准备、钻机就位、泥浆调制、钻清孔、钢筋笼制作安装和砼灌注等。

2.1 施工前期准备桩基工程开工前应详细清查场地地下管网，并对地下障碍物进行清除，夯实回填土。

进行桩位点放样时，應设置导线网，将导线点作为桩位点放样的基准点，同时设置保护桩确保桩位点的精度要求。

“工欲善其事，必先利其器”，施工机具的选择对于施工进展的效率和施工质量有很大的影响，灌注桩施工质量控制的首要条件就是选择合适的施工机具。

以泥浆循环回转钻进成孔为例，对于不同桩径要求，差别较大的地质条件而言，所使用的成孔机具有很大的不同。

具体来说有，钻杆选择则不宜采用过细的钻杆，钻头直径必须保证桩的设计直径。

另外，根据桩基础混凝土的方量安排布置成桩用的机械设备。

2.2 钻机就位的控制为保证钻孔过程中设备自身不发生移位，防止设备的不均匀沉陷，在灌注桩施工前应对设备安装位置进行地基平整夯实处理，确保钻具基座稳固和机架安装平直，必要情况下搭设工作平台。

灌注桩施工间隙小、节奏快，工程实践中钻机安装容易马虎，常常发生因机具安装不稳固，而导致在钻孔发生倾斜。

2.3 泥浆配制众多的桩基工程实践表明泥浆质量的好坏对施工质量有着举足轻重的作用。

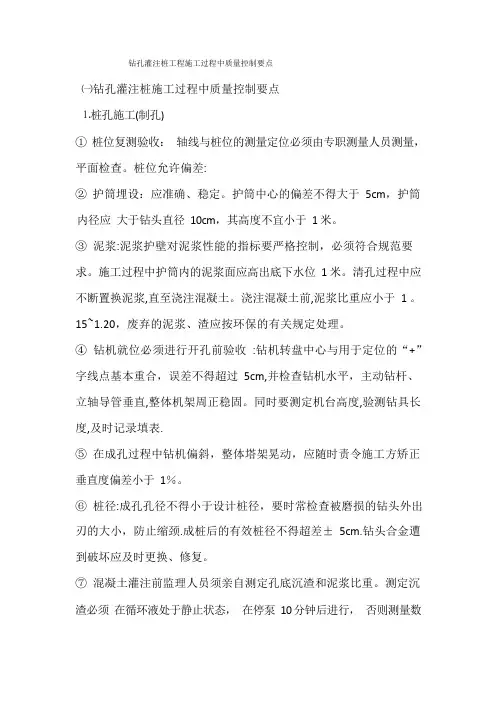

钻孔灌注桩工程施工过程中质量控制要点㈠钻孔灌注桩施工过程中质量控制要点⒈桩孔施工(制孔)①桩位复测验收：轴线与桩位的测量定位必须由专职测量人员测量，平面检查。

桩位允许偏差:② 护筒埋设：应准确、稳定。

护筒中心的偏差不得大于5cm，护筒内径应大于钻头直径10cm，其高度不宜小于1 米。

③ 泥浆:泥浆护壁对泥浆性能的指标要严格控制，必须符合规范要求。

施工过程中护筒内的泥浆面应高出底下水位1 米。

清孔过程中应不断置换泥浆,直至浇注混凝土。

浇注混凝土前,泥浆比重应小于1 。

15~1.20，废弃的泥浆、渣应按环保的有关规定处理。

④钻机就位必须进行开孔前验收:钻机转盘中心与用于定位的“+”字线点基本重合，误差不得超过5cm,并检查钻机水平，主动钻杆、立轴导管垂直,整体机架周正稳固。

同时要测定机台高度,验测钻具长度,及时记录填表.⑤ 在成孔过程中钻机偏斜，整体塔架晃动，应随时责令施工方矫正垂直度偏差小于1％。

⑥ 桩径:成孔孔径不得小于设计桩径，要时常检查被磨损的钻头外出刃的大小，防止缩颈.成桩后的有效桩径不得超差± 5cm.钻头合金遭到破坏应及时更换、修复。

⑦ 混凝土灌注前监理人员须亲自测定孔底沉渣和泥浆比重。

测定沉渣必须在循环液处于静止状态，在停泵10 分钟后进行，否则测量数据无效.重锤检测时,手感要好,测绳测定计算时孔深要加钻头锥体投影2/3 高度，沉渣厚度不得大于5cm(端承桩)和10cm (磨擦桩)。

⑧各施工参数，桩直径、有效桩长、深度(长度)、桩顶标高、混凝土强度等级等严格按设计要求进行质量控制.端承桩终孔深度以桩端进入持力层的深度及设计桩长双控，磨擦桩终孔深度以设计桩长为主。

2．钢筋笼制作①进场钢筋必须具备质保书或者出厂合格证,规格与设计相符并见证取样送检合格方可使用.焊接长度单面焊为10 倍d，双面焊为5 倍d ，焊点错开距离>35d。

同一截面上焊点不超过50%，钢筋笼规格与设计相符，允许误差为(a)主筋间距：±10mm。

钻孔灌注桩质量控制要点钻孔灌注桩是一种常见的基础工程形式，广泛应用于建筑、桥梁、港口等工程领域。

由于其施工过程隐蔽，施工质量受地质条件、施工工艺等多种因素影响，因此质量控制尤为重要。

以下将详细介绍钻孔灌注桩质量控制的要点。

一、施工准备阶段的质量控制1、地质勘察在施工前，必须进行详细的地质勘察，了解地层结构、土的物理力学性质、地下水情况等。

这对于选择合适的钻孔设备、确定钻进工艺和制定质量控制措施至关重要。

2、施工方案编制施工单位应根据工程特点、地质条件和设计要求，编制详细的施工方案。

施工方案应包括施工工艺流程、施工设备选型、施工质量控制措施、安全保障措施等内容。

施工方案必须经过监理单位审批后方可实施。

3、原材料质量控制（1）钢筋：钢筋的品种、规格、质量应符合设计要求和国家现行标准的规定。

钢筋进场时，应检查产品合格证、出厂检验报告，并按规定进行抽样复验。

（2）水泥：水泥的品种、强度等级应符合设计要求。

水泥进场时，应检查产品合格证、出厂检验报告，并对其强度、安定性等性能指标进行复验。

（3）砂、石：砂、石的质量应符合国家现行标准的规定。

砂、石进场时，应进行颗粒级配、含泥量等指标的检验。

4、施工设备检查施工前应对钻孔设备、灌注设备、起吊设备等进行检查和调试，确保设备性能良好、运转正常。

同时，应配备必要的备用设备，以应对突发情况。

二、钻进过程中的质量控制1、桩位测量桩位的准确性直接影响灌注桩的位置和受力性能。

在施工前，应根据设计图纸进行桩位测量，并设置明显的标志。

在钻进过程中，应定期对桩位进行复核，防止桩位偏移。

2、钻进速度控制钻进速度应根据地层情况、钻进设备性能和泥浆性能等因素合理确定。

在钻进过程中，应保持钻进速度均匀，避免过快或过慢。

对于易坍塌地层，应适当放慢钻进速度，并加大泥浆比重和粘度。

3、泥浆质量控制泥浆在钻孔灌注桩施工中起着护壁、排渣和冷却钻头的作用。

泥浆的性能指标（如比重、粘度、含砂率等）应符合施工规范的要求。

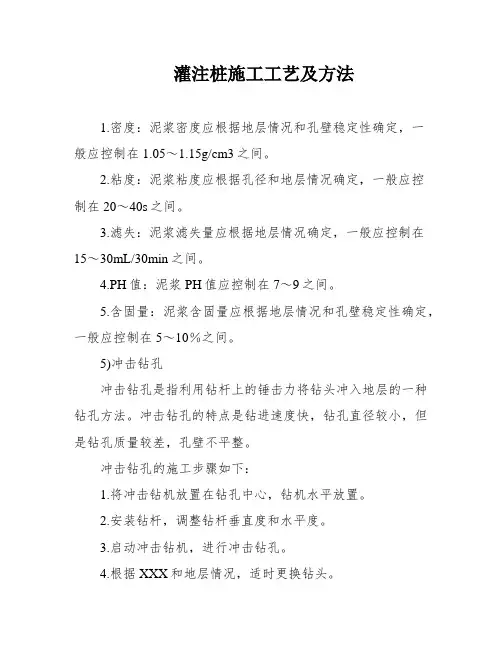

灌注桩施工工艺及方法1.密度：泥浆密度应根据地层情况和孔壁稳定性确定，一般应控制在1.05～1.15g/cm3之间。

2.粘度：泥浆粘度应根据孔径和地层情况确定，一般应控制在20～40s之间。

3.滤失：泥浆滤失量应根据地层情况确定，一般应控制在15～30mL/30min之间。

4.PH值：泥浆PH值应控制在7～9之间。

5.含固量：泥浆含固量应根据地层情况和孔壁稳定性确定，一般应控制在5～10％之间。

5)冲击钻孔冲击钻孔是指利用钻杆上的锤击力将钻头冲入地层的一种钻孔方法。

冲击钻孔的特点是钻进速度快，钻孔直径较小，但是钻孔质量较差，孔壁不平整。

冲击钻孔的施工步骤如下：1.将冲击钻机放置在钻孔中心，钻机水平放置。

2.安装钻杆，调整钻杆垂直度和水平度。

3.启动冲击钻机，进行冲击钻孔。

4.根据XXX和地层情况，适时更换钻头。

5.钻孔过程中，要不断加入泥浆，保持钻孔稳定和冷却钻头。

6)制作钢筋笼制作钢筋笼是钻孔灌注桩施工的重要环节。

钢筋笼的制作要求严格，必须符合设计要求和施工规范。

制作钢筋笼的步骤如下：1.根据设计要求和实际情况，确定钢筋笼的长度、直径、间距和钢筋的规格和数量。

2.在制作钢筋笼的过程中，要注意钢筋的弯曲和连接要符合规范要求，钢筋的间距和直径要均匀、合理。

3.制作好的钢筋笼要经过检查和验收，确定无误后才能使用。

7)灌注砼在灌注砼之前，要先进行二次清孔和下放导管。

二次清孔是指清除钻孔中的泥浆和碎石，以保证灌注砼质量。

下放导管是指在钢筋笼中放置导管，以便于灌注砼。

灌注砼的步骤如下：1.将混凝土料车停靠在钻孔旁边，将混凝土泵管伸入导管内。

2.启动混凝土泵，将混凝土灌注到钻孔中，同时用振捣器振捣混凝土，以保证混凝土密实。

3.灌注混凝土的过程中，要注意控制灌注速度和混凝土的质量，确保灌注砼的质量和孔壁的稳定。

8)拔除护筒和破桩头在灌注砼完成后，要对护筒进行拔除和破桩头。

拔除护筒是指将护筒从钻孔中拔出，以便于后续处理。

灌注桩施工工艺流程灌注桩施工中的质量验收与监控措施灌注桩施工是土木工程建设中常用的一种基础工程技术。

为了确保施工质量，必须进行正确的质量验收与监控措施。

本文将介绍灌注桩施工的工艺流程，并详细阐述相应的质量验收与监控措施。

一、灌注桩施工工艺流程灌注桩施工的工艺流程通常包括以下几个步骤：桩位布置、钻孔、清孔、桩坑支护、钢筋安装、灌浆灌注和养护。

1. 桩位布置灌注桩施工前需进行桩位布置，根据设计要求在地面上标出桩位。

借助全站仪等工具确定桩位的准确坐标和高程，在施工现场进行标识。

2. 钻孔根据设计要求，在桩位上进行钻孔。

钻孔应使用专用的钻机或钻具，确保孔径和深度符合设计要求。

钻孔过程中应注意及时处理各种地下情况，如遇到地下水、岩石等，需采取相应的应对措施。

3. 清孔钻孔后，需要进行清孔作业。

清孔主要是清除孔底的泥浆、碎石等杂物，以确保桩基施工质量。

常用的清孔方法有气洗法和水洗法，根据实际情况选择合适的方法进行清孔。

4. 桩坑支护在清孔后，需要对桩坑进行支护，以防止塌方。

通常使用钢模板进行支护，并加固钢筋网。

确保桩坑的稳定性和施工安全。

5. 钢筋安装桩坑支护完毕后，进行钢筋安装。

根据设计要求和施工图纸，将钢筋穿过钢模板，并将其固定在孔底。

钢筋安装应符合相关规范和标准，确保钢筋的正确布置和连接。

6. 灌浆灌注当钢筋安装完毕后，进行灌浆灌注作业。

灌浆灌注一般使用混凝土，通过压浆泵将混凝土灌注到钢筋和孔内。

灌注过程应注意控制浆液的流速和浆液的质量，确保充实孔内每个空间。

7. 养护灌注完成后，对灌注桩进行养护。

养护的目的是保证混凝土的强度和稳定性。

养护期间需对灌注桩进行水养护和包覆保温，保持适宜的温度和湿度。

二、质量验收与监控措施灌注桩施工中的质量验收与监控措施对于确保施工质量至关重要。

以下是一些常用的措施：1. 孔径与孔深测量在钻孔和清孔完成后，需测量孔的实际直径和深度，与设计要求进行比对。

孔径和孔深的测量可通过测量仪器进行，确保与设计数据的一致性。

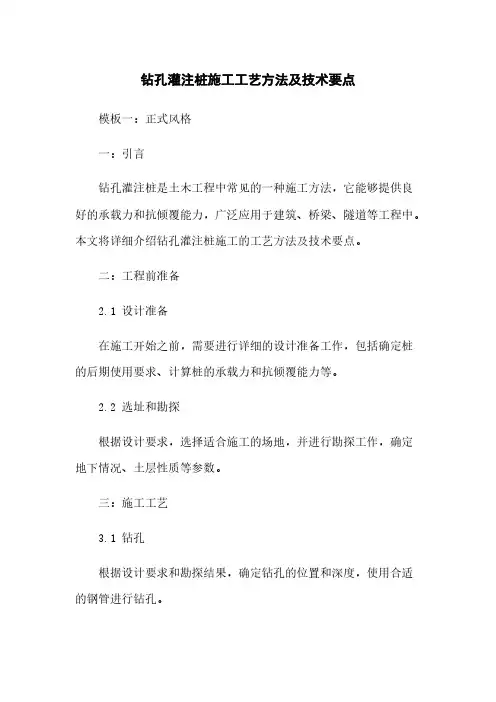

钻孔灌注桩施工工艺方法及技术要点模板一：正式风格一：引言钻孔灌注桩是土木工程中常见的一种施工方法，它能够提供良好的承载力和抗倾覆能力，广泛应用于建筑、桥梁、隧道等工程中。

本文将详细介绍钻孔灌注桩施工的工艺方法及技术要点。

二：工程前准备2.1 设计准备在施工开始之前，需要进行详细的设计准备工作，包括确定桩的后期使用要求、计算桩的承载力和抗倾覆能力等。

2.2 选址和勘探根据设计要求，选择适合施工的场地，并进行勘探工作，确定地下情况、土层性质等参数。

三：施工工艺3.1 钻孔根据设计要求和勘探结果，确定钻孔的位置和深度，使用合适的钢管进行钻孔。

3.2 清孔钻孔完成后，需要进行清孔工作，以确保孔洞中无杂物和泥浆。

3.3 浇筑混凝土在清孔之后，开始进行混凝土的浇筑工作，将混凝土倒入孔洞中。

四：施工要点4.1 桩身质量控制在灌注混凝土之前，需要检查孔洞的质量，确认没有杂物、水泥浆等。

4.2 浇筑过程控制在混凝土浇筑过程中，需要控制浇筑速度、浆液的均匀性等，保证桩身质量。

五：施工结束施工完成后，需要进行桩身的检测和质量验收。

附件：1. 钻孔灌注桩设计图纸2. 施工现场照片法律名词及注释：1. 土木工程：指建造、改造和保养公路、铁路、桥梁、港口等工程的工作。

2. 承载力：指土壤或建筑物的结构承受能力。

3. 抗倾覆能力：指抵抗建筑物侧向倾斜和失稳的能力。

模板二：简洁风格一：引言钻孔灌注桩是一种常用的土木工程施工方法，本文将详细介绍钻孔灌注桩施工的工艺方法及技术要点。

二：工程前准备1. 设计准备2. 选址和勘探三：施工工艺1. 钻孔2. 清孔3. 浇筑混凝土四：施工要点1. 桩身质量控制2. 浇筑过程控制五：施工结束完成施工后，进行桩身检测和质量验收。

附件：1. 钻孔灌注桩设计图纸2. 施工现场照片法律名词及注释：1. 土木工程：建造、改造和保养公路、铁路、桥梁、港口等工程的工作。

2. 承载力：土壤或建筑物的结构承受能力。

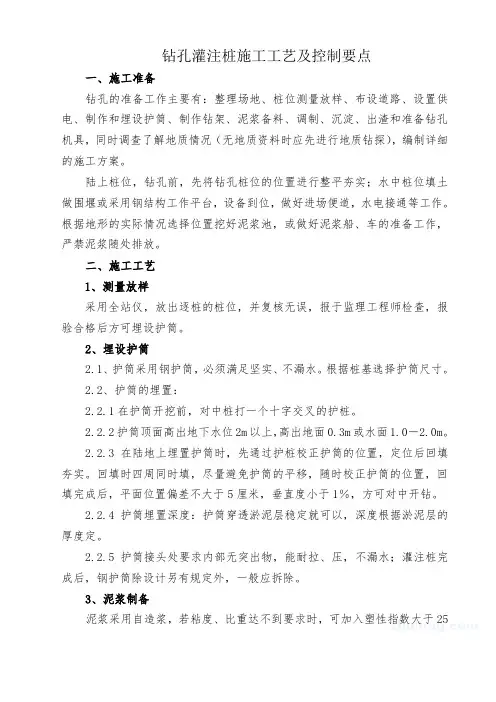

钻孔灌注桩施工工艺及控制要点一、施工准备钻孔的准备工作主要有：整理场地、桩位测量放样、布设道路、设置供电、制作和埋设护筒、制作钻架、泥浆备料、调制、沉淀、出渣和准备钻孔机具，同时调查了解地质情况（无地质资料时应先进行地质钻探），编制详细的施工方案。

陆上桩位，钻孔前，先将钻孔桩位的位置进行整平夯实；水中桩位填土做围堰或采用钢结构工作平台，设备到位，做好进场便道，水电接通等工作。

根据地形的实际情况选择位置挖好泥浆池，或做好泥浆船、车的准备工作，严禁泥浆随处排放。

二、施工工艺1、测量放样采用全站仪，放出逐桩的桩位，并复核无误，报于监理工程师检查，报验合格后方可埋设护筒。

2、埋设护筒2.1、护筒采用钢护筒，必须满足坚实、不漏水。

根据桩基选择护筒尺寸。

2.2、护筒的埋置：2.2.1在护筒开挖前，对中桩打一个十字交叉的护桩。

2.2.2护筒顶面高出地下水位2m以上，高出地面0.3m或水面1.0－2.0m。

2.2.3在陆地上埋置护筒时，先通过护桩校正护筒的位置，定位后回填夯实。

回填时四周同时填，尽量避免护筒的平移，随时校正护筒的位置，回填完成后，平面位置偏差不大于5厘米，垂直度小于1％，方可对中开钻。

2.2.4护筒埋置深度：护筒穿透淤泥层稳定就可以，深度根据淤泥层的厚度定。

2.2.5护筒接头处要求内部无突出物，能耐拉、压，不漏水；灌注桩完成后，钢护筒除设计另有规定外，一般应拆除。

3、泥浆制备泥浆采用自造浆，若粘度、比重达不到要求时，可加入塑性指数大于25的粘土。

钻孔时的泥浆比重1.2左右、含沙率不大于4％、粘度为16－22。

在钻孔中，泥浆应始终高出孔外水位或地下水位，为了回收泥浆，减少环境污染，设置泥浆循环净化系统。

泥浆悬浮钻渣，使钻进正常进行，在反循环回转钻进中，泥浆还要起护壁的作用。

4、钻孔对于水中桩，在填土相对稳定，并无明显塑性流变后，再进行钻孔桩的施工。

钻孔时钻架必须稳固，钻头对准桩位中心，开钻前对钻机及其它机具进行检查，机具配套，水、电畅通。

浅谈冲孔灌注桩施工工艺及质量控制要点冲孔灌注桩是一种常用的地基处理方法，其施工工艺和质量控制关乎工程的安全和质量。

下面将从施工工艺和质量控制两个方面浅谈冲孔灌注桩的相关内容。

一、施工工艺：1.洞口处理：首先，清理洞口周围的杂物，确保洞口周围的土壤清理干净。

然后，对洞口进行支护，以防止土体塌方。

支护方式可以选择钢筋笼支护或者泥浆墙喷注。

2.冲孔：使用冲击器进行冲孔作业，冲孔的位置和数量需要根据设计要求进行合理安排。

在冲孔的同时，需要持续注入泥浆以保持洞口的稳定，防止土壁塌方。

3.灌注：当冲孔完成后，开始进行灌注作业。

灌注前需要停止注浆，等待泥浆从孔口排空，然后将混凝土通过冲击器的顶出杆，由孔口注入。

4.抽杆：当灌注到达设计标高后，开始进行抽杆作业。

抽杆时需用手把和顶出杆分别加载和顶出，将抽出的顶出杆与下一段顶出杆连接，然后将已连接的顶出杆安装回冲击器中，继续进行灌注。

5.周边土体处理：灌注完成后，需要对周边土体进行处理，使其与灌注桩紧密结合起来。

可采取抓挂或地锚等支护方式进行处理，以增加土体与桩体的摩擦力。

二、质量控制要点：1.材料选择：要选用符合设计要求和规范的混凝土和钢筋。

混凝土的配合比应符合相关规范要求，钢筋的抗拉强度和截面积要满足设计要求。

2.孔壁稳定性：施工过程中要确保孔壁的稳定性，使用适量的泥浆注入孔洞，以防止土壁塌方。

3.灌注质量：灌注过程中，要注意混凝土的均匀浇注，避免出现空洞和杂质。

同时，要控制灌注速度和灌注压力，确保灌注桩的密实度。

4.抽杆顶出：抽杆时要注意顶出杆的连接和顶出过程中的控制，确保抽杆过程中悬浮墩桩的完整性和稳定性。

5.基坑处理：施工完成后，要对基坑进行清理，排除杂物，确保基坑整洁。

同时，要对周边土体进行支护处理，防止坍塌。

总结：冲孔灌注桩的施工工艺和质量控制关系到工程的安全和质量，必须严格按照设计要求和规范进行施工。

只有合理选择材料、控制施工工艺和加强质量控制，才能确保冲孔灌注桩的施工质量。
