半导体导带位置(ECB)计算

“碧芝”的成功归于他的唯一，这独一无二的物品就吸引了各种女性的眼光。再如对Fe2O3，Eg=2.2eV，X= =5.88eV，
所以，ECB=5.88-4.5-2.2/2=0.28eV，EVB=0.28+2.2=2.48eV.
附件（二）：
与文献给出的数据几乎完全一致，读者可自行验算其他物质。
据调查，大学生对此类消费的态度是：手工艺制品消费比“负债”消费更得人心。原子绝对电负性附表如下：
EVB=ECB+Eg
其中，
木质、石质、骨质、琉璃、藏银……一颗颗、一粒粒、一片片，都浓缩了自然的对比，代表着欧洲贵族风格的饰品成了他们最大的主题。Ec是相对于标准H电极的一个常数，Ec=4.5eV；
Eg是半导体的禁带宽度（以实际测量结果为主）；
X是半导体内各原子绝对电负性的几何平均值。
尽管售价不菲，但仍没挡住喜欢它的人来来往往。这里有营业员们向顾客们示范着制作各种风格迥异的饰品，许多顾客也是学得不亦乐乎。在现场，有上班族在里面精挑细选成品，有细心的小女孩在仔细盘算着用料和价钱，准备自己制作的原料。可以想见，用本来稀奇的原料，加上别具匠心的制作，每一款成品都必是独一无二的。而这也许正是自己制造所能带来最大的快乐吧。
（4）牌子响计算实例如下：
“碧芝”的成功归于他的唯一，这独一无二的物品就吸引了各种女性的眼光。
对ZnO，Eg=3.2eV，通过后面的附表可查得，X(Zn)=4.45，X(O)=7.54，
标题：大学生究竟难在哪？—创业要迈五道坎2004年3月23日所以X= =5.79，所以，ECB=5.79-4.5-3.2/2=-0.31eV，EVB=-0.31+3.2=2.89eV;
怎样由禁带宽度Eg粗略计算半导体的导带位置（ECB，Vs NHE）

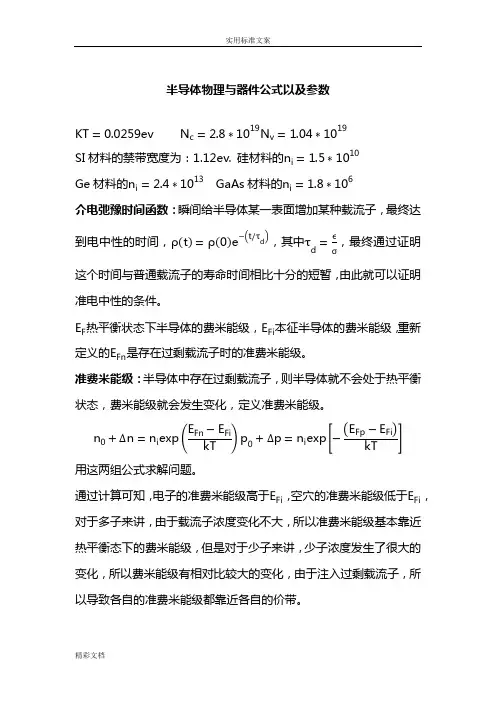

半导体物理与器件公式以及参数KT =0.0259ev N c =2.8∗1019N v =1.04∗1019SI 材料的禁带宽度为：1.12ev. 硅材料的n i =1.5∗1010Ge 材料的n i =2.4∗1013 GaAs 材料的n i =1.8∗106介电弛豫时间函数：瞬间给半导体某一表面增加某种载流子，最终达到电中性的时间，ρ(t )=ρ(0)e −(t /τd )，其中τd =ϵσ，最终通过证明这个时间与普通载流子的寿命时间相比十分的短暂，由此就可以证明准电中性的条件。

E F 热平衡状态下半导体的费米能级，E Fi 本征半导体的费米能级，重新定义的E Fn 是存在过剩载流子时的准费米能级。

准费米能级：半导体中存在过剩载流子，则半导体就不会处于热平衡状态，费米能级就会发生变化，定义准费米能级。

n 0+∆n =n i exp (E Fn −E Fi kT )p 0+∆p =n i exp [−(E Fp −E Fi )kT] 用这两组公式求解问题。

通过计算可知，电子的准费米能级高于E Fi ，空穴的准费米能级低于E Fi ，对于多子来讲，由于载流子浓度变化不大，所以准费米能级基本靠近热平衡态下的费米能级，但是对于少子来讲，少子浓度发生了很大的变化，所以费米能级有相对比较大的变化，由于注入过剩载流子，所以导致各自的准费米能级都靠近各自的价带。

过剩载流子的寿命：半导体材料：半导体材料多是单晶材料，单晶材料的电学特性不仅和化学组成相关而且还与原子排列有关系。

半导体基本分为两类，元素半导体材料和化合物半导体材料。

GaAs主要用于光学器件或者是高速器件。

固体的类型：无定型（个别原子或分子尺度内有序）、单晶（许多原子或分子的尺度上有序）、多晶（整个范围内都有很好的周期性），单晶的区域成为晶粒，晶界将各个晶粒分开，并且晶界会导致半导体材料的电学特性衰退。

空间晶格：晶格是指晶体中这种原子的周期性排列，晶胞就是可以复制出整个晶体的一小部分晶体，晶胞的结构可能会有很多种。

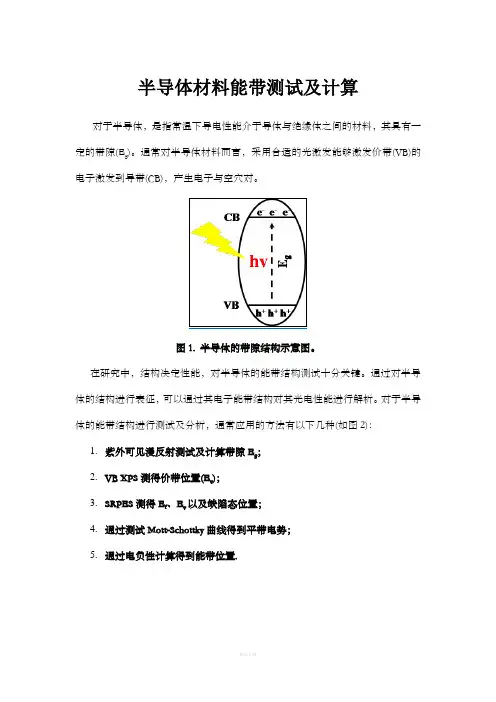

半导体材料能带测试及计算对于半导体，是指常温下导电性能介于导体与绝缘体之间的材料，其具有一定的带隙(E g)。

通常对半导体材料而言，采用合适的光激发能够激发价带(VB)的电子激发到导带(CB)，产生电子与空穴对。

图1. 半导体的带隙结构示意图。

在研究中，结构决定性能，对半导体的能带结构测试十分关键。

通过对半导体的结构进行表征，可以通过其电子能带结构对其光电性能进行解析。

对于半导体的能带结构进行测试及分析，通常应用的方法有以下几种(如图2)：1.紫外可见漫反射测试及计算带隙E g；2.VB XPS测得价带位置(E v)；3.SRPES测得E f、E v以及缺陷态位置；4.通过测试Mott-Schottky曲线得到平带电势；5.通过电负性计算得到能带位置.图2. 半导体的带隙结构常见测试方式。

1.紫外可见漫反射测试及计算带隙紫外可见漫反射测试2.制样：背景测试制样：往图3左图所示的样品槽中加入适量的BaSO4粉末（由于BaSO4粉末几乎对光没有吸收，可做背景测试），然后用盖玻片将BaSO4粉末压实，使得BaSO4粉末填充整个样品槽，并压成一个平面，不能有凸出和凹陷，否者会影响测试结果。

样品测试制样：若样品较多足以填充样品槽，可以直接将样品填充样品槽并用盖玻片压平；若样品测试不够填充样品槽，可与BaSO4粉末混合，制成一系列等质量分数的样品，填充样品槽并用盖玻片压平。

图3. 紫外可见漫反射测试中的制样过程图。

1.测试：用积分球进行测试紫外可见漫反射（UV-Vis DRS），采用背景测试样（BaSO4粉末）测试背景基线（选择R%模式），以其为background测试基线，然后将样品放入到样品卡槽中进行测试，得到紫外可见漫反射光谱。

测试完一个样品后，重新制样，继续进行测试。

•测试数据处理数据的处理主要有两种方法：截线法和Tauc plot法。

截线法的基本原理是认为半导体的带边波长（λg）决定于禁带宽度E g。

半导体材料能带测试及计算对于半导体，是指常温下导电性能介于导体与绝缘体之间的材料，其具有一定的带隙(E g)。

通常对半导体材料而言，采用合适的光激发能够激发价带(VB)的电子激发到导带(CB)，产生电子与空穴对。

图1. 半导体的带隙结构示意图。

在研究中，结构决定性能，对半导体的能带结构测试十分关键。

通过对半导体的结构进行表征，可以通过其电子能带结构对其光电性能进行解析。

对于半导体的能带结构进行测试及分析，通常应用的方法有以下几种(如图2)：1.紫外可见漫反射测试及计算带隙E g；2.VB XPS测得价带位置(E v)；3.SRPES测得E f、E v以及缺陷态位置；4.通过测试Mott-Schottky曲线得到平带电势；5.通过电负性计算得到能带位置.图2. 半导体的带隙结构常见测试方式。

1.紫外可见漫反射测试及计算带隙紫外可见漫反射测试2.制样：背景测试制样：往图3左图所示的样品槽中加入适量的BaSO4粉末（由于BaSO4粉末几乎对光没有吸收，可做背景测试），然后用盖玻片将BaSO4粉末压实，使得BaSO4粉末填充整个样品槽，并压成一个平面，不能有凸出和凹陷，否者会影响测试结果。

样品测试制样：若样品较多足以填充样品槽，可以直接将样品填充样品槽并用盖玻片压平；若样品测试不够填充样品槽，可与BaSO4粉末混合，制成一系列等质量分数的样品，填充样品槽并用盖玻片压平。

图3. 紫外可见漫反射测试中的制样过程图。

1.测试：用积分球进行测试紫外可见漫反射（UV-Vis DRS），采用背景测试样（BaSO4粉末）测试背景基线（选择R%模式），以其为background测试基线，然后将样品放入到样品卡槽中进行测试，得到紫外可见漫反射光谱。

测试完一个样品后，重新制样，继续进行测试。

•测试数据处理数据的处理主要有两种方法：截线法和Tauc plot法。

截线法的基本原理是认为半导体的带边波长（λg）决定于禁带宽度E g。
