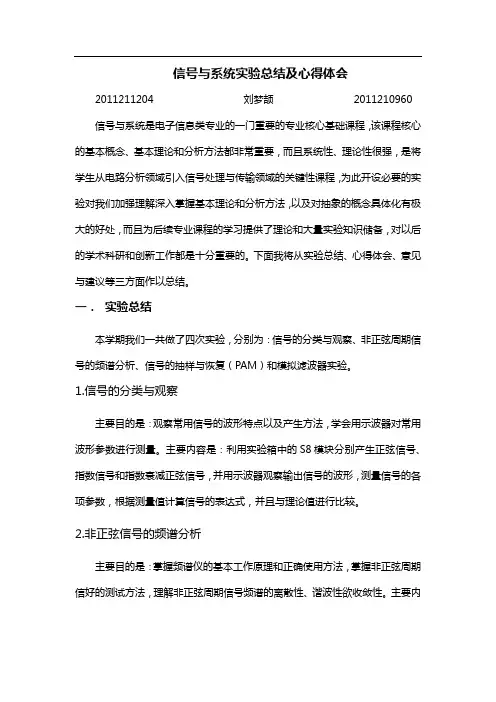

信号与系统实验总结及心得体会2011211204 刘梦颉2011210960 信号与系统是电子信息类专业的一门重要的专业核心基础课程，该课程核心的基本概念、基本理论和分析方法都非常重要，而且系统性、理论性很强，是将学生从电路分析领域引入信号处理与传输领域的关键性课程，为此开设必要的实验对我们加强理解深入掌握基本理论和分析方法，以及对抽象的概念具体化有极大的好处，而且为后续专业课程的学习提供了理论和大量实验知识储备，对以后的学术科研和创新工作都是十分重要的。

下面我将从实验总结、心得体会、意见与建议等三方面作以总结。

一．实验总结本学期我们一共做了四次实验，分别为：信号的分类与观察、非正弦周期信号的频谱分析、信号的抽样与恢复（PAM）和模拟滤波器实验。

1.信号的分类与观察主要目的是：观察常用信号的波形特点以及产生方法，学会用示波器对常用波形参数进行测量。

主要内容是：利用实验箱中的S8模块分别产生正弦信号、指数信号和指数衰减正弦信号，并用示波器观察输出信号的波形，测量信号的各项参数，根据测量值计算信号的表达式，并且与理论值进行比较。

2.非正弦信号的频谱分析主要目的是：掌握频谱仪的基本工作原理和正确使用方法，掌握非正弦周期信好的测试方法，理解非正弦周期信号频谱的离散性、谐波性欲收敛性。

主要内容是：通过频谱仪观察占空比为50%的方波脉冲的频谱，和占空比为20%的矩形波的频谱，并用坐标纸画图。

3.信号的抽样与恢复主要目的是：验证抽样定理，观察了解PAM信号的形成过程。

主要内容是：通过矩形脉冲对正弦信号进行抽样，再把它恢复还原过来，最后用还原后的图形与原图形进行对比，分析实验并总结。

4.模拟滤波器实验主要目的是：了解RC无源和有源滤波器的种类、基本结构及其特性，比较无源和有源滤波器的滤波特性，比较不同阶数的滤波器的滤波效果。

主要内容：利用点频法通过测试无源低通、高通、带通和有源带阻，以及有源带通滤波器的幅频特性，通过描点画图形象地把它们的特点表现出来。

实验一 连续时间信号分析一、实验目的（一）掌握使用Matlab 表示连续时间信号1、学会运用Matlab 表示常用连续时间信号的方法2、观察并熟悉常用信号的波形和特性（二）掌握使用Matlab 进行连续时间信号的相关运算1、学会运用Matlab 进行连续时间信号的时移、反褶和尺度变换2、学会运用Matlab 进行连续时间信号微分、积分运算3、学会运用Matlab 进行连续时间信号相加、相乘运算4、学会运用Matlab 进行连续时间信号卷积运算二、实验条件装用Matlab R2015a 的电脑。

三、实验内容1、利用Matlab 命令画出下列连续信号的波形图。

（1）)4/3t (2cos π+ 程序：t=-3:0.01:3; ft=2*cos(3*t+pi/4); plot(t,ft)图像：（2）)t (u )e 2(t--程序：t=-6:0.01:6; ut=(t>=0);ft=(2-1*exp(-t)).*ut; plot(t,ft)图像：（3）)]2()(u )][t (cos 1[--+t u t π 程序：t=-6:0.01:6; ut=(t>=0); ut2=(t>=2);ft=(1+cos(pi*t)).*(ut-ut2); plot(t,ft)图像：2、利用Matlab 命令画出复信号)4/t (j 2e )t (f π+=的实部、虚部、模和辐角。

程序：t=0:0.01:20;ft=2*exp(1j*(t+pi/4));subplot(2,2,1);plot(t,real(ft));title('ʵ²¿');axis([-0.5,20,-2.5,2.5]); subplot(2,2,2);plot(t,imag(ft));title('Ð鲿');axis([-0.5,20,-2.5,2.5]); subplot(2,2,3);plot(t,abs(ft));title('Ä£');axis([-0.5,20,-0.5,2.5]); subplot(2,2,4);plot(t,angle(ft));title('·ø½Ç');axis([-0.5,20,-3.5,3.5]);图像：3、已知信号的波形如下图所示：试用Matlab 命令画出()()()()2332----t f t f t f t f ，，，的波形图。

信号与系统实验实验一常用信号的观察方波：正弦波：三角波：在观测中，虚拟示波器完全充当实际示波器的作用，在工作台上连接AD1为示波器的输入，输入方波、正弦波、三角波信号时，可在电脑上利用软件观测到相应的波形，其纵轴为幅值可通过设置实现幅值自动调节以观测到最佳大小的波形，其横轴为时间，宜可通过设置实现时间自动调节以观测到最佳宽度的波形。

实验四非正弦周期信号的分解与合成方波DC信号：DC信号几乎没有，与理论相符合，原信号没有添加偏移。

方波基波信号：基波信号为与原方波50Hz信号相对应的频率为50Hz的正弦波信号，是方波分解的一次谐波信号。

方波二次谐波信号:二次谐波信号频率为100Hz为原方波信号频率的两倍，幅值较一次谐波较为减少。

方波三次谐波信号：三次谐波信号频率为150Hz为原方波信号的三倍。

幅值较一二次谐波大为减少。

方波四次谐波信号:四次谐波信号的频率为200Hz为原方波信号的四倍。

幅值较三次谐波再次减小。

方波五次谐波信号：五次谐波频率为250Hz为原方波信号的五倍。

幅值减少到0.3以内，几乎可以忽略。

综上可知：50Hz方波可以分解为DC信号、基波信号、二次、三次、四次、五次谐波信号…，无偏移时即无DC信号，DC信号幅值为0。

分解出来的基波信号即一次谐波信号频率与原方波信号频率相同，幅值接近方波信号的幅值。

二次谐波、三次谐波、四次谐波、五次谐波依次频率分别为原方波信号的二、三、四、五倍，且幅值依次衰减，直至五次谐波信号时几乎可以忽略。

可知，方波信号可分解为多个谐波。

方波基波加三次谐波信号：基波叠加上三次谐波信号时，幅值与方波信号接近，形状还有一定差异，但已基本可以看出叠加后逼近了方波信号。

方波基波加三次谐波信号加五次谐波信号：基波信号、三次谐波信号、五次谐波信号叠加以后，比基波信号、三次谐波信号叠加后的波形更加接近方波信号。

综上所述：方波分解出来的各次谐波以及DC信号，叠加起来以后会逼近方波信号，且叠加的信号越多，越是接近方波信号。

信号与系统实验总结转眼间,信号与系统实验课已接近尾声。

和蔼的老师，亲切的同组同学，每一个新奇的信号实验，都给刚入大二的我留下了许多深刻印象。

这一学期，共做了“信号的分类与观察”、“非正弦信号的频谱分析”、“信号的抽样与恢复（PAM）”、和“模拟滤波器实验”共四个信号与系统实验。

此学期的实验课程加深了我对信号与系统这门课的感性认知与体会，也增强了我的实际动手能力，有效地处理了实验过程中遇到的问题，收获颇丰。

众所周知，信号与系统这门课程对于电子信息科学与技术专业的我们是何等的重要。

而每周一次的实验，培养了我分析问题和处理问题的能力，使抽象的概念和理论形象化、具体化、对增强学习的兴趣有了极大的好处，针对各个实验及实验中的具体问题，现总结如下：一．信号的分类与观察对于一个系统的特性进行研究，重要的一个方面是研究它的输入—输出关系，即在特定输入信号下，系统输出的响应信号。

因而对信号进行研究是研究系统的出发点，是对系统特性观察的基本方法和手段。

在这个实验中，对常用信号及其特性进行了分析、研究。

由实验箱中元件产生正弦波、指数信号、指数衰减正弦信号三种波形，示波器观察，并根据数据求出函数表达式。

此次实验我最大的收获，就是了解了示波器的使用方法和各个按钮的作用。

初步了解了信号与系统实验箱的各个模块作用。

比如示波器上无法显示波形，先调节辉度按钮，如还未出现，调节垂直POSITION按钮，看波形是不是在屏幕之外，波形不稳，调节触发电平或TIME/DIV，等等。

示波器在各种实验中都起到很重要的作用，所以了解它的原理和使用方法是必备的基础知识，为以后的实验打下了坚实的基础。

作图在实验数据处理中也是很重要的一步。

准确的记录，描点，坐标分度，看似很小的事情真的做起来就会觉得不是那么容易。

把每一个平凡的小事做好，就是一种不平凡。

在数据处理中，我学会了耐心的处理事情。

最后的正弦，指数，和指数衰减正弦信号都在坐标纸上有了很好的体现。

《信号与系统》课程实验报告《信号与系统》课程实验报告一图1-1 向量表示法仿真图形2．符号运算表示法若一个连续时间信号可用一个符号表达式来表示，则可用ezplot命令来画出该信号的时域波形。

上例可用下面的命令来实现（在命令窗口中输入，每行结束按回车键）。

t=-10:0.5:10;f=sym('sin((pi/4)*t)');ezplot(f,[-16,16]);仿真图形如下：图1-2 符号运算表示法仿真图形三、实验内容利用MATLAB实现信号的时域表示。

三、实验步骤该仿真提供了7种典型连续时间信号。

用鼠标点击图0-3目录界面中的“仿真一”按钮，进入图1-3。

图1-3 “信号的时域表示”仿真界面图1-3所示的是“信号的时域表示”仿真界面。

界面的主体分为两部分：1) 两个轴组成的坐标平面（横轴是时间，纵轴是信号值）；2) 界面右侧的控制框。

控制框里主要有波形选择按钮和“返回目录”按钮，点击各波形选择按钮可选择波形，点击“返回目录”按钮可直接回到目录界面。

图1-4 峰值为8V，频率为0.5Hz，相位为180°的正弦信号图1-4所示的是正弦波的参数设置及显示界面。

在这个界面内提供了三个滑动条，改变滑块的位置，滑块上方实时显示滑块位置代表的数值，对应正弦波的三个参数：幅度、频率、相位；坐标平面内实时地显示随参数变化后的波形。

在七种信号中，除抽样函数信号外，对其它六种波形均提供了参数设置。

矩形波信号、指数函数信号、斜坡信号、阶跃信号、锯齿波信号和抽样函数信号的波形分别如图1-5～图1-10所示。

图1-5 峰值为8V，频率为1Hz，占空比为50%的矩形波信号图1-6 衰减指数为2的指数函数信号图1-7 斜率=1的斜坡信号图1-8 幅度为5V，滞后时间为5秒的阶跃信号图1-9 峰值为8V，频率为0.5Hz的锯齿波信号图1-10 抽样函数信号仿真途中，通过对滑动块的控制修改信号的幅度、频率、相位，观察波形的变化。

信号与系统实验报告一、实验目的(1) 理解周期信号的傅里叶分解，掌握傅里叶系数的计算方法；(2)深刻理解和掌握非周期信号的傅里叶变换及其计算方法；(3) 熟悉傅里叶变换的性质，并能应用其性质实现信号的幅度调制；(4) 理解连续时间系统的频域分析原理和方法，掌握连续系统的频率响应求解方法，并画出相应的幅频、相频响应曲线。

二、实验原理、原理图及电路图(1) 周期信号的傅里叶分解设有连续时间周期信号()f t ，它的周期为T ，角频率22fT，且满足狄里赫利条件，则该周期信号可以展开成傅里叶级数，即可表示为一系列不同频率的正弦或复指数信号之和。

傅里叶级数有三角形式和指数形式两种。

1）三角形式的傅里叶级数：01212011()cos()cos(2)sin()sin(2)2cos()sin()2n n n n a f t a t a t b t b t a a n t b n t 式中系数n a ，n b 称为傅里叶系数，可由下式求得：222222()cos(),()sin()T T T T nna f t n t dtb f t n t dtTT2）指数形式的傅里叶级数：()jn tn nf t F e式中系数n F 称为傅里叶复系数，可由下式求得：221()T jn tT nF f t edtT周期信号的傅里叶分解用Matlab进行计算时，本质上是对信号进行数值积分运算。

Matlab中进行数值积分运算的函数有quad函数和int函数。

其中int函数主要用于符号运算，而quad函数（包括quad8，quadl）可以直接对信号进行积分运算。

因此利用Matlab进行周期信号的傅里叶分解可以直接对信号进行运算，也可以采用符号运算方法。

quadl函数(quad系)的调用形式为：y＝quadl(‘func’,a,b)或y＝quadl(@myfun,a,b)。

其中func是一个字符串，表示被积函数的.m文件名（函数名）；a、b分别表示定积分的下限和上限。

信号与系统总结报告信号与系统是一门电子信息类本科阶段的专业基础课。

通过本学期对该课程的学习，我了解了什么是信号，什么是系统，掌握了基本的信号分析的理论和方法和对线性时不变系统的描述方法，并且对求解微分方程有了一定的了解。

最后学习了傅里叶变换和拉普拉斯变换，明白了如何用matlab去求解本课程的问题。

1.1信号与系统信号是一种物理量（电，光，声）的变化，近代中使用的电台发出的电磁波也是一种信号，所以信号本身是带有信息的。

而系统是一组相互有联系的事物并具有特定功能的整体，又分为物理系统和非物理系统，每一个系统都有各自的数学模型，两个不同的系统可能有相同的数学模型。

1.2信号从不同的角度看，信号也有不同的分类。

信号可分为确定性信号和随机性信号，周期信号与非周期信号，连续时间信号与离散时间信号。

还有一种离散信号：采样信号和数字信号。

在该课程中，还有几种类似数学函数的信号，指数信号和正弦信号；其表达式与对应的函数表达式也类似。

另外，如果指数信号的指数因子为一复数，则称为复指数信号，其表达式为 f(t)=Kest,s=σ+jw。

还有一种Sa(t)函数，其表达式为sint/t。

从数学上来讲，它也是一个偶函数。

1.2.1 信号的运算另外，信号也可以像数字那样进行运算，可以进行加减，数乘运算。

信号的运算以图像为基础进行运算；包括反褶运算：f(t)->f(-t),以y轴为轴，将图像对称到另一边，时移运算：f(t)->f(t-t1),该运算移动法则类似数学上的左加右减；尺度变换运算：f(t)->f(2t)表示将图像压缩。

除此之外，信号还有微分，积分运算，运算过后仍然是一个信号。

1.2.2信号的分类单位斜边信号指的是从某一时刻开始随时间正比例增长的信号，表达式为R （t）=t,(t>=0)。

单位阶跃信号从数学上来讲，是一个常数函数图像；单位冲激信号有不同的定义方法，狄拉克提出了一种方法，因此它又叫狄拉克函数；用极限也可以定义它，冲激函数也可以把冲激所在位置处的函数值抽取出来。

信号(xìnhào)与系统课设心得体会信号(xìnhào)与系统课设心得体会经过四周的时间，我们的信号与系统测试实验课画上了一个句号。

可以说，信号与系统测试实验课是我们真正的开始接触这个学科，因为以前学的都是理论知识，学懂得(dǒng de)仅仅是理论，而信号与系统测试实验课就给了我们这样一个将理论付诸于时间的时机，在这四周的实验课中，我收获了很多很多，也许会了很多很多。

可以说，这是我们第一次真正的进实验室，初中的实验室都是那些很简单的器材，以前也对大学的实验室充满了好奇，很想亲自送到实验室去体验体验。

然而，进了实验室我才发现，实验室并不像我的那样好玩，恰恰相反，实验室需要很严肃认真，来不得丝毫的玩笑。

每一个实验都要求很严格(yángé)，只有认真的预习好实验的原理与详细操作方法，然后在实验时按照要求完成每一个步骤，才可以完成实验任务。

每一个微小的错误都有可能导致数据不准备，得不到正确的结论，所以在做实验的时候必须有一个严谨的态度。

在这短短的四周(sìzhōu)时间了，我们一共做了四个实验。

清楚是“信号的观察与分类”、“非正弦周期信号的频谱分析”、“信号的抽样与恢复（PAM）”、“模拟滤波器实验”。

通过这四个实验，我们根本上将所学的信号与系统的知识得到了全面的应用。

“信号的观察与分类”实验中各种常用的信号，这就要求对常用信号的波形特点及产生方法有所理解。

经过第一次的实验课，我不仅对各个常用信号的波形有了更深化的理解，也对信号的产生有了一定的认识。

在这个试验中，还用到了示波器，进过这次试验，根本理解了示波器的使用方法，各个按钮的功能，还有如何利用示波器显示出需要的信号。

“非正弦周期信号的频谱分析”实验中要求我们队非正弦周期信号的离散型、谐波性、频谱特性等有一定的理解，以及如何测试非正弦周期信号。

在这个实验中，我接触到了频谱仪和DDS信号源。

信号与系统实验报告—连续时间信号实验名称：连续时间信号一、实验目的1、熟悉Matlab编程工具的应用；2、掌握利用Matlab进行连续时间信号的绘制、分析和处理。

二、实验原理连续时间信号是指在时间轴上连续存在的信号。

连续时间信号可以用数学函数来描述，并且它们是时间变量t的函数，其幅度可以是任意实数或复数。

连续时间信号可以由物理系统中的物理量得到，比如声音信号、图像信号等。

对于一个连续时间信号x(t)，可以对它进行各种变换，如平移、伸缩、反转等，这些操作可以用函数来表示。

其中，平移信号可以用x(t - a)表示，伸缩信号可以用x(at)表示，反转信号可以用x(-t)表示。

另外，通过利用傅里叶变换可以分析连续时间信号的频率构成，了解信号的频域特性，其傅里叶变换公式为：F(jω) = ∫[ -∞ , ∞ ] f(t) · e^(-jωt) · dt其中，F(jω)为信号在频域上的变换值，因此，我们可以通过傅里叶变换来分析信号在频域上的性质。

三、实验内容2、使用Matlab对信号进行平移、伸缩、反转等处理；3、使用Matlab对信号进行傅里叶变换，分析信号的频域特性。

四、实验步骤1、绘制信号首先，我们需要确定信号的形式和表示方法，根据实验要求选择不同的信号进行绘制。

在此以正弦信号为例，使用Matlab中的plot函数绘制正弦函数图形：t = 0: 0.01: 10;x = sin (2* pi* t);plot(t, x);xlabel('Time / s');title('Continuous sinusoidal signal');对信号进行平移、伸缩、反转处理也是十分简单的，只需要在信号函数上添加对应的变换操作即可。

以下是对信号进行平移、伸缩、反转处理的Matlab代码：3、进行傅里叶变换及频域分析Y = fft (x);P2 = abs (Y/L);P1(2:end-1) = 2* P1(2:end-1);title ('Single-Sided Amplitude Spectrum of x(t)');ylabel ('|P1(f)|');根据得到的频域分析结果，我们可以得出连续时间信号的功率、频率等特性。

信号与系统实验报告目录1. 内容概要 (2)1.1 研究背景 (3)1.2 研究目的 (4)1.3 研究意义 (4)2. 实验原理 (5)2.1 信号与系统基本概念 (7)2.2 信号的分类与表示 (8)2.3 系统的分类与表示 (9)2.4 信号与系统的运算法则 (11)3. 实验内容及步骤 (12)3.1 实验一 (13)3.1.1 实验目的 (14)3.1.2 实验仪器和设备 (15)3.1.4 实验数据记录与分析 (16)3.2 实验二 (16)3.2.1 实验目的 (17)3.2.2 实验仪器和设备 (18)3.2.3 实验步骤 (19)3.2.4 实验数据记录与分析 (19)3.3 实验三 (20)3.3.1 实验目的 (21)3.3.2 实验仪器和设备 (22)3.3.3 实验步骤 (23)3.3.4 实验数据记录与分析 (24)3.4 实验四 (26)3.4.1 实验目的 (27)3.4.2 实验仪器和设备 (27)3.4.4 实验数据记录与分析 (29)4. 结果与讨论 (29)4.1 实验结果汇总 (31)4.2 结果分析与讨论 (32)4.3 结果与理论知识的对比与验证 (33)1. 内容概要本实验报告旨在总结和回顾在信号与系统课程中所进行的实验内容，通过实践操作加深对理论知识的理解和应用能力。

实验涵盖了信号分析、信号处理方法以及系统响应等多个方面。

实验一：信号的基本特性与运算。

学生掌握了信号的表示方法，包括连续时间信号和离散时间信号，以及信号的基本运算规则，如加法、减法、乘法和除法。

实验二：信号的时间域分析。

在本实验中，学生学习了信号的波形变换、信号的卷积以及信号的频谱分析等基本概念和方法，利用MATLAB工具进行了实际的信号处理。

实验三：系统的时域分析。

学生了解了线性时不变系统的动态响应特性，包括零状态响应、阶跃响应以及脉冲响应，并学会了利用MATLAB进行系统响应的计算和分析。

信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。

由于b=2，故平移量为2时，实际是右移1，符合平移性质。

两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。

平移，伸缩变化都会导致输出结果相对应的平移伸缩。

2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。

两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。

二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。

两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。

3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。

两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。

三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。

2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。

两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。

合肥工业大学宣城校区《信号与系统》课程实验报告专业班级学生姓名《信号与系统》课程实验报告一实验名称一阶系统的阶跃响应姓名系院专业班级学号实验日期指导教师成绩一、实验目的1．熟悉一阶系统的无源和有源电路；2．研究一阶系统时间常数T的变化对系统性能的影响；3．研究一阶系统的零点对系统响应的影响。

二、实验原理1．无零点的一阶系统无零点一阶系统的有源和无源电路图如图2-1的(a)和(b)所示。

它们的传递函数均为：10.2s1G(s)＝+(a) 有源(b) 无源图2-1 无零点一阶系统有源、无源电路图2．有零点的一阶系统(|Z|<|P|)图2-2的(a)和(b)分别为有零点一阶系统的有源和无源电路图，它们的传递函数为：10.2s1)0.2(sG(s)++=，⎪⎪⎪⎪⎭⎫⎝⎛++=S611S161G(s）(a) 有源(b) 无源图2-2 有零点(|Z|<|P|)一阶系统有源、无源电路图3．有零点的一阶系统(|Z|>|P|)图2-3的(a)和(b)分别为有零点一阶系统的有源和无源电路图，它们的传递函数为：1s10.1sG(s)＝++(a) 有源(b) 无源图2-3 有零点(|Z|>|P|)一阶系统有源、无源电路图三、实验步骤1．打开THKSS-A/B/C/D/E型信号与系统实验箱，将实验模块SS02插入实验箱的固定孔中，利用该模块上的单元组成图2-1(a)(或(b))所示的一阶系统模拟电路。

2．实验线路检查无误后，打开实验箱右侧总电源开关。

3．将“阶跃信号发生器”的输出拨到“正输出”，按下“阶跃按键”按钮，调节电位器RP1，使之输出电压幅值为1V，并将“阶跃信号发生器”的“输出”端与电路的输入端“Ui”相连，电路的输出端“Uo”接到双踪示波器的输入端，然后用示波器观测系统的阶跃响应，并由曲线实测一阶系统的时间常数T。

4．再依次利用实验模块上相关的单元分别组成图2-2(a)(或(b))、2-3(a)(或(b))所示的一阶系统模拟电路，重复实验步骤3，观察并记录实验曲线。

实验一 连续时间信号§1.2 连续时间复指数信号 基本题1．对下面信号创建符号表达式()()t t t x ππ2c o s2sin )(= 这两个信号应分别创建，然后用symmul 组合起来。

对于T=4，8和16，利用ezplot 画出320≤≤t 内的信号。

什么是)(t x 的基波周期？x(t) =cos((pi*t)/2)*sin((pi*t)/2)=1/2sin(pi*t) (T=4)若令f1=1 /T1=1/2,很容易得到其基波分量：1/2sin(pi*t)同理可得：x(t)=cos((pi*t)/4)*sin((pi*t)/4)=1/2sin((pi*t)/2) (T=8)其基波分量为1/2sin((pi*t)/2),基频为f1=1/T1=1/4x(t)= cos((pi*t)/8)*sin((pi*t)/8)=1/2sin((pi*t)/4) (T=16)其基波分量为1/2sin((pi*t)/4)，基频为f1=1/T1=1/8 中等题2．对下面信号创建一个符号表达式()t e t x at π2cos )(-=对于81,41,21=a ，利用ezplot 确定d t ，d t 为)(t x 最后跨过0.1的时间，将d t 定义为该信号的消失的时间。

利用ezplot 对每一个a 值确定在该信号消失之前，有多少个完整的余弦周期出现，周期数目是否正比于品质因素a T Q 2)2(π=？1）当a=1/2时： x(t)= cos(2*pi*t)/exp(t/2)利用Tool菜单中的data cursor项目可大致确定d t=4.548在该信号消失之前，有个约4(4.5)完整的余弦周期出现，对应的品质因数为6.28。

2）当a=1/4时： x(t)= cos(2*pi*t)/exp(t/4)利用Tool菜单中的data cursor项目可大致确定d t=9.053在该信号消失之前，有个约9完整的余弦周期出现，对应的品质因数为12.57。

实验三常见信号的MATLAB 表示及运算一、实验目的1．熟悉常见信号的意义、特性及波形2．学会使用MATLAB 表示信号的方法并绘制信号波形 3. 掌握使用MATLAB 进行信号基本运算的指令 4. 熟悉用MATLAB 实现卷积积分的方法二、实验原理根据MATLAB 的数值计算功能和符号运算功能,在MATLAB 中,信号有两种表示方法,一种是用向量来表示,另一种则是用符号运算的方法;在采用适当的MATLAB 语句表示出信号后,就可以利用MATLAB 中的绘图命令绘制出直观的信号波形了;1.连续时间信号从严格意义上讲,MATLAB 并不能处理连续信号;在MATLAB 中,是用连续信号在等时间间隔点上的样值来近似表示的,当取样时间间隔足够小时,这些离散的样值就能较好地近似出连续信号;在MATLAB 中连续信号可用向量或符号运算功能来表示; ⑴ 向量表示法对于连续时间信号()f t ,可以用两个行向量f 和t 来表示,其中向量t 是用形如12::t t p t =的命令定义的时间范围向量,其中,1t 为信号起始时间,2t 为终止时间,p 为时间间隔;向量f 为连续信号()f t 在向量t 所定义的时间点上的样值; ⑵ 符号运算表示法如果一个信号或函数可以用符号表达式来表示,那么我们就可以用前面介绍的符号函数专用绘图命令ezplot 等函数来绘出信号的波形; ⑶ 常见信号的MATLAB 表示 单位阶跃信号单位阶跃信号的定义为：10()0t u t t >⎧=⎨<⎩方法一： 调用Heavisidet 函数首先定义函数Heavisidet 的m 函数文件,该文件名应与函数名同名即;%定义函数文件,函数名为Heaviside,输入变量为x,输出变量为y function y= Heavisidety=t>0; %定义函数体,即函数所执行指令%此处定义t>0时y=1,t<=0时y=0,注意与实际的阶跃信号定义的区别;方法二：数值计算法在MATLAB 中,有一个专门用于表示单位阶跃信号的函数,即stepfun 函数,它是用数值计算法表示的单位阶跃函数()u t ;其调用格式为：stepfunt,t0其中,t 是以向量形式表示的变量,t0表示信号发生突变的时刻,在t0以前,函数值小于零,t0以后函数值大于零;有趣的是它同时还可以表示单位阶跃序列()u k ,这只要将自变量以及取样间隔设定为整数即可; 符号函数符号函数的定义为：10sgn()1t t t >⎧=⎨-<⎩在MATLAB 中有专门用于表示符号函数的函数sign ,由于单位阶跃信号 t 和符号函数两者之间存在以下关系：1122()sgn()t t ε=+,因此,利用这个函数就可以很容易地生成单位阶跃信号;2.离散时间信号离散时间信号又叫离散时间序列,一般用()f k 表示,其中变量k 为整数,代表离散的采样时间点采样次数;在MATLAB 中,离散信号的表示方法与连续信号不同,它无法用符号运算法来表示,而只能采用数值计算法表示,由于MATLAB 中元素的个数是有限的,因此,MATLAB 无法表示无限序列；另外,在绘制离散信号时必须使用专门绘制离散数据的命令,即stem 函数,而不能用plot 函数; 单位序列()k δ单位序列()k δ的定义为10()0k k k δ=⎧=⎨≠⎩单位阶跃序列()u k单位阶跃序列()u k 的定义为10()0k u k k ≥⎧=⎨<⎩3.卷积积分两个信号的卷积定义为：MATLAB 中是利用conv 函数来实现卷积的;功能：实现两个函数1()f t 和2()f t 的卷积;格式：g=convf1,f2说明：f1=f 1t,f2=f 2t 表示两个函数,g=gt 表示两个函数的卷积结果;三、实验内容1.分别用MATLAB 的向量表示法和符号运算功能,表示并绘出下列连续时间信号的波形： ⑴ 2()(2)()tf t e u t -=- ⑵[]()cos()()(4)2tf t u t u t π=--1 t=-1::10;t1=-1::; t2=0::10;f1=zeros1,lengtht1,ones1,lengtht2;f=2-exp-2t.f1; plott,faxis-1,10,0, syms t;f=sym'2-exp-2theavisidet'; ezplotf,-1,10;2t=-2::8;f=0.t<0+cospit/2.t>0&t<4+0.t>4; plott,f syms t;f=sym'cospit/2heavisidet-heavisidet-4 '; ezplotf,-2,8;2.分别用MATLAB 表示并绘出下列离散时间信号的波形： ⑵ []()()(8)f t k u k u k =-- ⑶()sin()()4k f k u k π= 2 t=0:8; t1=-10:15;f=zeros1,10,t,zeros1,7; stemt1,faxis-10,15,0,10; 3 t=0:50; t1=-10:50;f=zeros1,10,sintpi/4; stemt1,faxis-10,50,-2,23.已知两信号1()(1)()f t u t u t =+-,2()()(1)f t u t u t =--,求卷积积分12()()()g t f t f t =*,并与例题比较;t1=-1::0; t2=0::1; t3=-1::1;f1=onessizet1; f2=onessizet2; g=convf1,f2;subplot3,1,1,plott1,f1; subplot3,1,2,plott2,f2; subplot3,1,3,plott3,g;与例题相比较,gt 的定义域不同,最大值对应的横坐标也不同;4.已知{}{}12()1,1,1,2,()1,2,3,4,5f k f k ==,求两序列的卷积和 ;N=4; M=5; L=N+M-1; f1=1,1,1,2;f2=1,2,3,4,5; g=convf1,f2; kf1=0:N-1; kf2=0:M-1; kg=0:L-1;subplot1,3,1,stemkf1,f1,'k';xlabel'k'; ylabel'f1k';grid onsubplot1,3,2,stemkf2,f2,'k';xlabel'k'; ylabel'f2k';grid onsubplot1,3,3;stemkg,g,'k';xlabel'k'; ylabel'gk';grid on 实验心得：第一次接触Mutlab 这个绘图软件,觉得挺新奇的,同时 ,由于之前不太学信号与系统遇到一些不懂的问题,结合这些图对信号与系统有更好的了解;实验四 连续时间信号的频域分析一、实验目的1．熟悉傅里叶变换的性质 2．熟悉常见信号的傅里叶变换3．了解傅里叶变换的MATLAB 实现方法二、实验原理从已知信号()f t 求出相应的频谱函数()F j ω的数学表示为：()F j ω()j t f t e dt ω∞--∞=⎰傅里叶反变换的定义为：1()()2j t f t F j e d ωωωπ∞-∞=⎰在MATLAB 中实现傅里叶变换的方法有两种,一种是利用MATLAB 中的Symbolic Math Toolbox 提供的专用函数直接求解函数的傅里叶变换和傅里叶反变换,另一种是傅里叶变换的数值计算实现法;1.直接调用专用函数法①在MATLAB 中实现傅里叶变换的函数为：F=fourier f 对ft 进行傅里叶变换,其结果为Fw F =fourierf,v 对ft 进行傅里叶变换,其结果为Fv F=fourier f,u,v 对fu 进行傅里叶变换,其结果为Fv ②傅里叶反变换f=ifourier F 对Fw 进行傅里叶反变换,其结果为fx f=ifourierF,U 对Fw 进行傅里叶反变换,其结果为fu f=ifourier F,v,u 对Fv 进行傅里叶反变换,其结果为fu 注意：1在调用函数fourier 及ifourier 之前,要用syms 命令对所有需要用到的变量如t,u,v,w 等进行说明,即要将这些变量说明成符号变量;对fourier 中的f 及ifourier 中的F 也要用符号定义符sym 将其说明为符号表达式;2采用fourier 及fourier 得到的返回函数,仍然为符号表达式;在对其作图时要用ezplot 函数,而不能用plot 函数;3fourier 及fourier 函数的应用有很多局限性,如果在返回函数中含有δω等函数,则ezplot 函数也无法作出图来;另外,在用fourier 函数对某些信号进行变换时,其返回函数如果包含一些不能直接表达的式子,则此时当然也就无法作图了;这是fourier 函数的一个局限;另一个局限是在很多场合,尽管原时间信号ft 是连续的,但却不能表示成符号表达式,此时只能应用下面介绍的数值计算法来进行傅氏变换了,当然,大多数情况下,用数值计算法所求的频谱函数只是一种近似值;2、傅里叶变换的数值计算实现法严格说来,如果不使用symbolic 工具箱,是不能分析连续时间信号的;采用数值计算方法实现连续时间信号的傅里叶变换,实质上只是借助于MATLAB 的强大数值计算功能,特别是其强大的矩阵运算能力而进行的一种近似计算;傅里叶变换的数值计算实现法的原理如下： 对于连续时间信号ft,其傅里叶变换为：其中τ为取样间隔,如果ft 是时限信号,或者当|t|大于某个给定值时,ft 的值已经衰减得很厉害,可以近似地看成是时限信号,则上式中的n 取值就是有限的,假定为N,有： 若对频率变量ω进行取样,得： 通常取：02k k k MM ωπωτ==,其中0ω是要取的频率范围,或信号的频带宽度;采用MATLAB 实现上式时,其要点是要生成ft 的N 个样本值()f n τ的向量,以及向量k j n eωτ-,两向量的内积即两矩阵的乘积,结果即完成上式的傅里叶变换的数值计算;注意：时间取样间隔τ的确定,其依据是τ必须小于奈奎斯特Nyquist 取样间隔;如果ft 不是严格的带限信号,则可以根据实际计算的精度要求来确定一个适当的频率0ω为信号的带宽;三、 实验内容1.编程实现求下列信号的幅度频谱1 求出1()(21)(21)f t u t u t =+--的频谱函数F 1jω,请将它与上面门宽为2的门函数()(1)(1)f t u t u t =+--的频谱进行比较,观察两者的特点,说明两者的关系;2 三角脉冲21||||1()0||1t t f t t -≤⎧=⎨>⎩3 单边指数信号3()()tf t e t ε-=4 高斯信号23()t f t e -=1 syms t w Gt=sym'Heaviside2t+1-Heaviside2t-1'; Fw=fourierGt,t,w;FFw=maple'convert',Fw,'piecewise'; FFP=absFFw; ezplotFFP,-10pi 10pi;grid; axis-10pi 10pi 0与()(1)(1)f t u t u t =+--的频谱比较,1()(21)(21)f t u t u t =+--的频谱函数F 1jω最大值是其的1/2; 2syms t w;Gt=sym'1+tHeavisidet+1-Heavisidet+1-tHeavisidet-Heavisidet-1'; Fw=fourierGt,t,w;FFw=maple'convert',Fw,'piecewise'; FFP=absFFw; ezplotFFP,-10pi 10pi;grid; axis-10pi 10pi 0 3syms t w Gt=sym'exp-tHeavisidet';Fw=fourierGt,t,w;FFw=maple'convert',Fw,'piecewise'; FFP=absFFw; ezplotFFP,-10pi 10pi;grid; axis-10pi 10pi -1 2 4syms t w Gt=sym'exp-t^2';Fw=fourierGt,t,w;FFw=maple'convert',Fw,'piecewise'; ezplotFFw,-30 30;grid; axis-30 30 -1 22.利用ifourier 函数求下列频谱函数的傅氏反变换122()16F j j ωωω=-+ 222()58()()65j j F j j j ωωωωω+-=++1syms t w Fw=sym'-i2w/16+w^2'; ft=ifourierFw,w,t; ft运行结果： ft =-exp4theaviside-t+exp-4theavisidet 2syms t wFw=sym'iw^2+5iw-8/iw^2+6iw+5'; ft=ifourierFw,w,t; ft运行结果： ft =diract+-3exp-t+2exp-5theavisidet实验心得matlab 不但具有数值计算能力,还能建模仿真,能帮助我们理解不同时间信号的频域分析;实验五 连续时间系统的频域分析一、实验目的1. 学习由系统函数确定系统频率特性的方法;2. 学习和掌握连续时间系统的频率特性及其幅度特性、相位特性的物理意义;3.通过本实验了解低通、高通、带通、全通滤波器的性能及特点;二、实验原理及方法频域分析法与时域分析法的不同之处主要在于信号分解的单元函数不同;在频域分析法中,信号分解成一系列不同幅度、不同频率的等幅正弦函数,通过求取对每一单元激励产生的响应,并将响应叠加,再转换到时域以得到系统的总响应;所以说,频域分析法是一种变域分析法;它把时域中求解响应的问题通过 Fourier 级数或 Fourier 变换转换成频域中的问题；在频域中求解后再转换回时域从而得到最终结果;在实际应用中,多使用另一种变域分析法：复频域分析法,即 Laplace 变换分析法;所谓频率特性,也称频率响应特性,是指系统在正弦信号激励下稳态响应随频率变化的情况,包括幅度随频率的响应和相位随频率的响应两个方面;利用系统函数也可以确定系统频率特性,公式如下：幅度响应用()ωj H 表示,相位响应用)(ωϕH 表示;本实验所研究的系统函数Hs 是有理函数形式,也就是说,分子、分母分别是m 、n 阶多项式; 要计算频率特性,可以写出为了计算出()ωj H 、)(ωϕH 的值,可以利用复数三角形式的一个重要特性： 而⎥⎦⎤⎢⎣⎡+=2sin 2cosππωωj j ,则()⎥⎦⎤⎢⎣⎡+=2sin 2cos ππωωn j n j n n利用这些公式可以化简高次幂,因此分子和分母的复数多项式就可以转化为分别对实部与虚部的实数运算,算出分子、分母的实部、虚部值后,最后就可以计算出幅度()ωj H 、相位)(ωϕH 的值了;三、实验内容a)sm m ms H )(1)(2-+=,m 取值区间 0,1,绘制一组曲线 m=,,,,； b) 绘制下列系统的幅频响应对数曲线和相频响应曲线,分析其频率特性; a %figurealpha=,,,,;colorn='r' 'g' 'b' 'y' 'k'; % r g b y m c k 红,绿,蓝,黄,品红,青,黑 for n=1:5b=0 alphan; % 分子系数向量a=alphan-alphan^2 1; % 分母系数向量 printsysb,a,'s' Hz,w=freqsb,a; w=w./pi; magh=absHz;zerosIndx=findmagh==0; maghzerosIndx=1; magh=20log10magh; maghzerosIndx=-inf; angh=angleHz;angh=unwrapangh180/pi; subplot1,2,1plotw,magh,colornn;hold onsubplot1,2,2plotw,angh,colornn;hold onendsubplot1,2,1hold offxlabel'特征角频率\times\pi rad/sample' title'幅频特性曲线 |Hw| dB';subplot1,2,2hold offxlabel'特征角频率 \times\pi rad/sample' title'相频特性曲线 \thetaw degrees';b1 %b=1,0; % 分子系数向量a=1,1; % 分母系数向量printsysb,a,'s'Hz,w=freqsb,a;w=w./pi;magh=absHz;zerosIndx=findmagh==0;maghzerosIndx=1;magh=20log10magh; % 以分贝maghzerosIndx=-inf;angh=angleHz;angh=unwrapangh180/pi; % 角度换算figuresubplot1,2,1plotw,magh;grid onxlabel'特征角频率\times\pi rad/sample'title'幅频特性曲线 |Hw| dB';subplot1,2,2plotw,angh;grid onxlabel'特征角频率 \times\pi rad/sample'title'相频特性曲线 \thetaw degrees';2 %b=0,1,0; % 分子系数向量a=1,3,2; % 分母系数向量printsysb,a,'s'Hz,w=freqsb,a;w=w./pi;magh=absHz;zerosIndx=findmagh==0;maghzerosIndx=1;magh=20log10magh; % 以分贝maghzerosIndx=-inf;angh=angleHz;angh=unwrapangh180/pi; % 角度换算figuresubplot1,2,1plotw,magh;grid onxlabel'特征角频率\times\pi rad/sample'title'幅频特性曲线 |Hw| dB';subplot1,2,2plotw,angh;grid onxlabel'特征角频率 \times\pi rad/sample'title'相频特性曲线 \thetaw degrees';3 %b=1,-1; % 分子系数向量a=1,1; % 分母系数向量printsysb,a,'s'Hz,w=freqsb,a;w=w./pi;magh=absHz;zerosIndx=findmagh==0;maghzerosIndx=1;magh=20log10magh; % 以分贝maghzerosIndx=-inf;angh=angleHz;angh=unwrapangh180/pi; % 角度换算figuresubplot1,2,1plotw,magh;grid onxlabel'特征角频率\times\pi rad/sample'title'幅频特性曲线 |Hw| dB';subplot1,2,2plotw,angh;grid onxlabel'特征角频率 \times\pi rad/sample'title'相频特性曲线 \thetaw degrees';实验心得：虽然之前用公式转换到频域上分析,但是有时会觉得挺抽象的,不太好理解;根据这些图像结合起来更进一步对信号的了解;同时,这个在编程序时,虽然遇到一些问题,但是总算解决了;实验六离散时间系统的Z域分析一、 实验目的1. 学习和掌握离散系统的频率特性及其幅度特性、相位特性的物理意义;2. 深入理解离散系统频率特性和对称性和周期性;3. 认识离散系统频率特性与系统参数之间的系统4.通过阅读、修改并调试本实验所给源程序,加强计算机编程能力; 二、 实验原理及方法对于离散时间系统,系统单位冲激响应序列)(n h 的 Fourier 变换)(ωj e H 完全反映了系统自身的频率特性,称)(ωj eH 为离散系统的频率特性,可由系统函数)(z H 求出,关系式如下：ωωj j e z z H e H ==)()( 6 – 1由于ωj e是频率的周期函数,所以系统的频率特性也是频率的周期函数,且周期为π2,因此研究系统频率特性只要在πωπ≤≤-范围内就可以了;∑∑∑∞-∞=∞-∞=∞-∞=--==n n n j j n n h j n n h en h e H )sin()()cos()()()(ωωωω6 – 2容易证明,其实部是ω的偶函数,虚部是ω的奇函数,其模ωj e H (的ω的偶函数,相位[])(arg ωj e H 是ω的奇函数;因此研究系统幅度特性)(ωj e H 、相位特性[])(arg ωj e H ,只要在πω≤≤0范围内讨论即可;综上所述,系统频率特性)(ωj eH 具有周期性和对称性,深入理解这一点是十分重要的;当离散系统的系统结构一定,它的频率特性)(ωj e H 将随参数选择的不同而不同,这表明了系统结构、参数、特性三者之间的关系,即同一结构,参数不同其特性也不同; 例如,下图所示离散系统,其数学模型由线性常系数差分方程描述：)()1()(n x n ay n y +-=系统函数：a z az z z H >-=,)(系统函数频率特性：ωωωωωsin )cos 1(1)(ja a a e e e H j j j +-=-=幅频特性：ωωcos 211)(2a a eH j -+=相频特性：[]ωωωcos 1sin arctan)(arg a a eH j --= 容易分析出,当10<<a 时系统呈低通特性,当01<<-a 时系统呈高通特性；当0=a 时系统呈全通特性;同时说明,在系统结构如图所示一定时,其频率特性随参数a 的变化而变化;三、 实验内容a 2281.011)(----=z z z H ;b 1.04.06.01.03.03.01.0)(2323+++-+-=z z z z z z z Hc 2181.011)(--+-=zz z H a %b=1,0,-1; % 分子系数向量a=1,0,; % 分母系数向量printsysb,a,'z'Hz,w=freqzb,a;w=w./pi;magh=absHz;zerosIndx=findmagh==0;maghzerosIndx=1;magh=20log10magh; % 以分贝maghzerosIndx=-inf;angh=angleHz;angh=unwrapangh180/pi; % 角度换算figuresubplot1,2,1plotw,magh;grid onxlabel'特征角频率\times\pi rad/sample'title'幅频特性曲线 |Hw| dB';subplot1,2,2plotw,angh;grid onxlabel'特征角频率 \times\pi rad/sample'title'相频特性曲线 \thetaw degrees';带通b %b=,,,; % 分子系数向量a=1,,,; % 分母系数向量printsysb,a,'z'Hz,w=freqzb,a;w=w./pi;magh=absHz;zerosIndx=findmagh==0;maghzerosIndx=1;magh=20log10magh; % 以分贝maghzerosIndx=-inf;angh=angleHz;angh=unwrapangh180/pi; % 角度换算figuresubplot1,2,1plotw,magh;grid onxlabel'特征角频率\times\pi rad/sample'title'幅频特性曲线 |Hw| dB';subplot1,2,2plotw,angh;grid onxlabel'特征角频率 \times\pi rad/sample'title'相频特性曲线 \thetaw degrees';高通c %b=1,-1,0; % 分子系数向量a=1,0,; % 分母系数向量printsysb,a,'z'Hz,w=freqzb,a;w=w./pi;magh=absHz;zerosIndx=findmagh==0;maghzerosIndx=1;magh=20log10magh; % 以分贝maghzerosIndx=-inf;angh=angleHz;angh=unwrapangh180/pi; % 角度换算figuresubplot1,2,1plotw,magh;grid onxlabel'特征角频率\times\pi rad/sample'title'幅频特性曲线 |Hw| dB';subplot1,2,2plotw,angh;grid onxlabel'特征角频率 \times\pi rad/sample'title'相频特性曲线 \thetaw degrees';带通实验心得：本来理论知识不是很强的,虽然已经编出程序得到相关图形,但是不会辨别相关通带,这让我深刻地反省;。

信号与系统实验报告班级:姓名:信息与通信工程学院实验一 系统的卷积响应实验性质：提高性 实验级别：必做 开课单位：信息与通信工程学院 学 时：2一、实验目的：深刻理解卷积运算，利用离散卷积实现连续卷积运算；深刻理解信号与系统的关系，学习MATLAB 语言实现信号通过系统的仿真方法。

二、实验设备： 计算机，MATLAB 软件 三、实验原理： 1、 离散卷积和： 调用函数：conv （）∑∞-∞=-==i i k f i f f f conv S )()(1)2,1(为离散卷积和，其中，f1(k), f2 (k) 为离散序列，K=…-2, -1, 0 , 1, 2, …。

但是，conv 函数只给出纵轴的序列值的大小，而不能给出卷积的X 轴序号。

为得到该值，进行以下分析：对任意输入：设)(1k f 非零区间n1~n2，长度L1=n2-n1+1；)(2k f 非零区间m1~m2，长度L2=m2-m1+1。

则：)(*)()(21k f k f k s =非零区间从n1+m1开始，长度为L=L1+L2-1，所以S （K ）的非零区间为：n1+m1~ n1+m1+L-1。

2、 连续卷积和离散卷积的关系：计算机本身不能直接处理连续信号，只能由离散信号进行近似： 设一系统（LTI ）输入为)(t P ∆，输出为)(t h ∆，如图所示。

)t)()(t h t P ∆∆→)()(lim )(lim )(0t h t h t P t =→=∆→∆∆→∆δ若输入为f(t):∆∆-∆=≈∑∞-∞=∆∆)()()()(k t P k f t f t f k得输出：∆∆-∆=∑∞-∞=∆∆)()()(k t hk f t y k当0→∆时：⎰∑∞∞-∞-∞=∆→∆∆→∆-=∆∆-∆==ττδτd t f k t P k f t f t f k )()()()(lim)(lim )(0⎰∑∞∞-∞-∞=∆→∆∆→∆-=∆∆-∆==τττd t h f k t hk f t y t y k )()()()(lim)(lim )(0所以：∆∆-∆=-==∑⎰→∆)()(lim)()()(*)()(212121k t f k fd t f f t f t f t s τττ如果只求离散点上的f 值)(n f ∆])[()()()()(2121∑∑∞-∞=∞-∞=∆-∆∆=∆∆-∆∆=∆k k k n f k f k n f k fn f所以，可以用离散卷积和CONV （）求连续卷积，只需∆足够小以及在卷积和的基础上乘以∆。

华工电信学院信号与系统实验信号与系统实验报告（一）实验项目名称：MATLAB 编程基础及典型实例 上机实验题目：信号的时域运算及MA TLAB 实现 一、实验目的学习并掌握使用MATLAB 产生基本信号、绘制信号波形、实现信号的可视化表示，为信号分析和系统设计奠定基础。

二、实验内容1. 利用Matlab 产生下列连续信号并作图。

(1) 51),1(2)(<<---=t t u t x(2) 2000,)8.0cos()1.0cos()(<<=t t t t x ππ 2. 利用Matlab 产生下列离散序列并作图。

(1) ⎩⎨⎧≤≤-=其他,055,1][k k x , 设1515-≤<k 。

(2) )]25.0cos()25.0[sin()9.0(][k k k x k ππ+=,设2020-≤<k 。

3. 已知序列]3,2,1,0,1,2;2,3,1,0,2,1[][--=-=k k x ， ]21,0,1,1,1[][=-=k k h 。

(1) 计算离散序列的卷积和][][][k h k x k y *=，并绘出其波形。

(2) 计算离散序列的相关函数][][][n k y k x k R k xy +=∑∞-∞=，并绘出其波形。

(3) 序列相关与序列卷积有何关系？三、实验细节1. 利用Matlab 产生下列连续信号并作图。

(1) 51),1(2)(<<---=t t u t xt=-1:0.01:5;x=-2.*((t-1)>=0); plot(t,x);axis([-1,5,-2.2,0.2])-112345-2-1.5-1-0.5(2) 2000,)8.0cos()1.0cos()(<<=t t t t x ππ t=0:2:200;x=cos(0.1*pi*t).*cos(0.8*pi*t); plot(t,x);20406080100120140160180200-1-0.8-0.6-0.4-0.200.20.40.60.812. 利用Matlab 产生下列离散序列并作图。

实验一信号与系统的时域分析一、实验目的1、熟悉与掌握常用的用于信号与系统时域仿真分析的MA TLAB函数;2、掌握连续时间与离散时间信号的MA TLAB产生,掌握用周期延拓的方法将一个非周期信号进行周期信号延拓形成一个周期信号的MA TLAB编程;3、牢固掌握系统的单位冲激响应的概念,掌握LTI系统的卷积表达式及其物理意义,掌握卷积的计算方法、卷积的基本性质;4、掌握利用MA TLAB计算卷积的编程方法,并利用所编写的MA TLAB程序验证卷积的常用基本性质;掌握MA TLAB描述LTI系统的常用方法及有关函数,并学会利用MATLAB求解LTI系统响应,绘制相应曲线。

基本要求:掌握用MA TLAB描述连续时间信号与离散时间信号的方法,能够编写MATLAB程序,实现各种信号的时域变换与运算,并且以图形的方式再现各种信号的波形。

掌握线性时不变连续系统的时域数学模型用MA TLAB描述的方法,掌握卷积运算、线性常系数微分方程的求解编程。

二、实验原理信号(Signal)一般都就是随某一个或某几个独立变量的变化而变化的,例如,温度、压力、声音,还有股票市场的日收盘指数等,这些信号都就是随时间的变化而变化的,还有一些信号,例如在研究地球结构时,地下某处的密度就就是随着海拔高度的变化而变化的。

一幅图片中的每一个象素点的位置取决于两个坐标轴,即横轴与纵轴,因此,图像信号具有两个或两个以上的独立变量。

在《信号与系统》课程中,我们只关注这种只有一个独立变量(Independent variable)的信号,并且把这个独立变量统称为时间变量(Time variable),不管这个独立变量就是否就是时间变量。

在自然界中,大多数信号的时间变量都就是连续变化的,因此这种信号被称为连续时间信号(Continuous-Time Signals)或模拟信号(Analog Signals),例如前面提到的温度、压力与声音信号就就是连续时间信号的例子。

信号与系统实验报告-1(常用信号的分类与观察)实验一：信号的时域分析一、实验目的1.观察常用信号的波形特点及产生方法2.学会使用示波器对常用波形参数的测量二、实验仪器1.信号与系统试验箱一台（型号ZH5004）2.40MHz双踪示波器一台3.DDS信号源一台三、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。

因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。

在本实验中，将对常用信号和特性进行分析、研究。

信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。

常用信号有：指数信号、正弦信号、指数衰减正弦信号、复指数信号、Sa(t)信号、钟形信号、脉冲信号等。

1、信号：指数信号可表示为f(t)=Ke at。

对于不同的a取值，其波形表现为不同的形式，如下图所示：图1―1 指数信号2、信号：其表达式为f（t）=Ksin（ωt＋θ），其信号的参数：振幅K、角频率ω、与初始相位θ。

其波形如下图所示：图1－2 正弦信号3、指数衰减正弦信号：其表达式为其波形如下图：图1－3 指数衰减正弦信号4、Sa(t)信号：其表达式为：。

Sa(t)是一个偶函数，t= ±π,±2π,…,±nπ时，函数值为零。

该函数在很多应用场合具有独特的运用。

其信号如下图所示：图1－4 Sa（t）信号5、钟形信号（高斯函数）：其表达式为：其信号如下图所示：图1－5 钟形信号6、脉冲信号：其表达式为f(t)=u(t)-u(t-T)，其中u(t)为单位阶跃函数。

其信号如下图所示：f(t)…………0 t图1－6 脉冲信号7、方波信号：信号为周期为T，前T/2期间信号为正电平信号，后T/2期间信号为负电平信号，其信号如下图所示U(t)…………0 t图1－7 方波信号四、实验内容及主要步骤下列实验中信号产生器的工作模式为111、指数信号观察通过信号选择键1，设置A组输出为指数信号（此时信号输出指示灯为000000）。
