过程设备设计思考题(打印版)

第1章压力容器导言思考题介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构思考题压力容器主要由哪几部分组成？分别起什么作用？答：筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。

【⼀⾔难尽⼀饮⽽尽系列】过程装备设计思考题答案1.压⼒容器主要由哪⼏部分组成?分别起什么作⽤?答：压⼒容器由筒体、封头、密封装置、开孔接管、⽀座、安全附件六⼤部件组成。

筒体的作⽤：⽤以储存物料或完成化学反应所需要的主要压⼒空间。

封头的作⽤：与筒体直接焊在⼀起，起到构成完整容器压⼒空间的作⽤。

密封装置的作⽤：保证承压容器不泄漏。

开孔接管的作⽤：满⾜⼯艺要求和检修需要。

⽀座的作⽤：⽀承并把压⼒容器固定在基础上。

安全附件的作⽤：保证压⼒容器的使⽤安全和测量、控制⼯作介质的参数，保证压⼒容器的使⽤安全和⼯艺过程的正常进⾏。

2.介质的毒性程度和易燃特性对压⼒容器的设计、制造、使⽤和管理有何影响？答：介质毒性程度越⾼，压⼒容器爆炸或泄漏所造成的危害愈严重，对材料选⽤、制造、检验和管理的要求愈⾼。

如Q235-A或Q235-B钢板不得⽤于制造毒性程度为极度或⾼度危害介质的压⼒容器；盛装毒性程度为极度或⾼度危害介质的容器制造时，碳素钢和低合⾦钢板应⼒逐张进⾏超声检测，整体必须进⾏焊后热处理，容器上的A、B类焊接接头还应进⾏100%射线或超声检测，且液压试验合格后还得进⾏⽓密性试验。

⽽制造毒性程度为中度或轻度的容器，其要求要低得多。

毒性程度对法兰的选⽤影响也甚⼤，主要体现在法兰的公称压⼒等级上，如内部介质为中度毒性危害，选⽤的管法兰的公称压⼒应不⼩于1.0MPa；内部介质为⾼度或极度毒性危害，选⽤的管法兰的公称压⼒应不⼩于1.6MPa，且还应尽量选⽤带颈对焊法兰等。

易燃介质对压⼒容器的选材、设计、制造和管理等提出了较⾼的要求。

如Q235-A·F不得⽤于易燃介质容器；Q235-A不得⽤于制造液化⽯油⽓容器；易燃介质压⼒容器的所有焊缝（包括⾓焊缝）均应采⽤全焊透结构等。

3.《压⼒容器安全技术监察规程》在确定压⼒容器类别时，为什么不仅要根据压⼒⾼低，还要视压⼒与容积的乘积pV⼤⼩进⾏分类？答：因为pV乘积值越⼤，则容器破裂时爆炸能量愈⼤，危害性也愈⼤，对容器的设计、制造、检验、使⽤和管理的要求愈⾼。

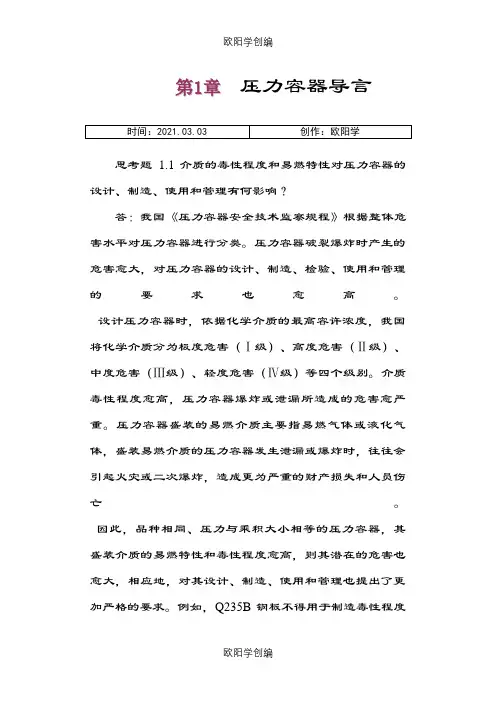

第1章压力容器导言思考题 1.1介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构思考题 1.2 压力容器主要由哪几部分组成？分别起什么作用？答：筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。

目录第一章压力容器导言 (1)第二章压力容器应力分析 (5)第三章压力容器材料及环境和时间对其性能的影响 (13)第四章压力容器设计 (16)第五章储存设备 (23)第六章换热设备 (24)第七章塔设备 (26)第八章反应设备 (26)【概念题参考答案】 (27)第一章压力容器导言【教学基本内容和要求】1．了解压力容器基本组成和主要零部件；2．了解介质的毒性和易燃性，掌握压力容器几种不同分类方法；3．了解压力容器的质量保证体系的内容，了解常用压力容器标准和规范。

一．【思考题】1．介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？2．压力容器主要由哪几部分组成？分别起什么作用？3．《容规》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？4．《容规》与GB150的适用范围是否相同？为什么？5．GB150、JB4732和JB/T4735三个标准有何不同？它们的适用范围是什么？6．过程设备的基本要求有哪些？要求的因素有哪些？7．在我们做压力容器爆破实验时发现，容器首先破坏的地方一般在离封头与筒体连接处一段距离的地方，而并非处于理论上应力集中的连接处的地方，请问原因何在？二．【判断题】1．压力容器主要是由筒体、封头、开孔与接管、支座以及安全附件组成。

（）2．易燃介质是指与空气混合的爆炸下限小于10％或爆炸上限和下限之差小于等于20％的气体。

（）3．高压容器（代号H）和超高压容器（代号U）是典型的第一类压力容器。

（）4．压力容器中，封头与筒体之间一定要有密封装置。

（）5．压力容器在设计时只要满足企业要求就行了，不需要满足GB150。

（）6．盛装毒性程度为高度危害介质的容器制造时，容器上的A、B类焊接接头应进行100%射线或超声检测。

（）7．压力容器分为三类：第一类压力容器，第二类压力容器，第三类压力容器，其中低压的具有极度毒性的压力容器属于第一类压力容器。

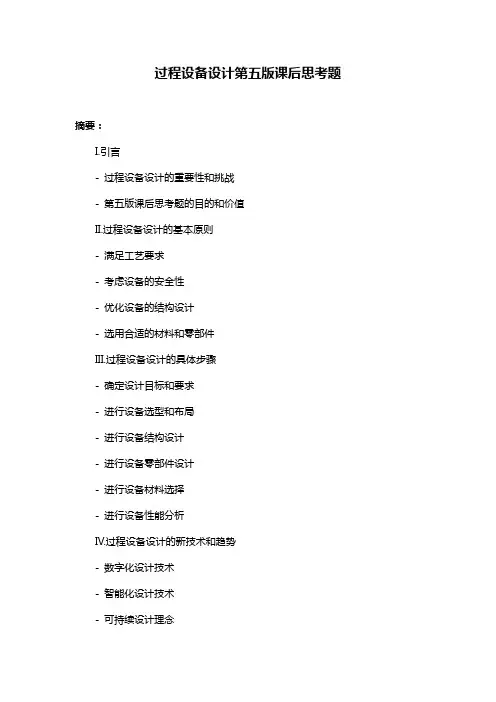

过程设备设计第五版课后思考题摘要：I.引言- 过程设备设计的重要性和挑战- 第五版课后思考题的目的和价值II.过程设备设计的基本原则- 满足工艺要求- 考虑设备的安全性- 优化设备的结构设计- 选用合适的材料和零部件III.过程设备设计的具体步骤- 确定设计目标和要求- 进行设备选型和布局- 进行设备结构设计- 进行设备零部件设计- 进行设备材料选择- 进行设备性能分析IV.过程设备设计的新技术和趋势- 数字化设计技术- 智能化设计技术- 可持续设计理念V.结论- 过程设备设计的重要性- 第五版课后思考题对于过程设备设计能力的提升正文：过程设备设计是工业生产和科研中的关键环节，它涉及到许多复杂的因素和挑战。

为了帮助读者更好地理解和掌握过程设备设计的基本原则和方法，本书提供了第五版课后思考题。

这些思考题旨在引导读者深入思考和探讨过程设备设计的各个方面，从而提升其设计能力和水平。

过程设备设计的基本原则包括满足工艺要求、考虑设备的安全性、优化设备的结构设计以及选用合适的材料和零部件。

这些原则是过程设备设计的基础，需要设计师在设计过程中全面考虑和遵循。

过程设备设计的具体步骤包括确定设计目标和要求、进行设备选型和布局、进行设备结构设计、进行设备零部件设计、进行设备材料选择以及进行设备性能分析。

这些步骤是过程设备设计的核心内容，需要设计师具备丰富的知识和经验。

近年来，过程设备设计领域出现了许多新技术和趋势，如数字化设计技术、智能化设计技术以及可持续设计理念。

这些新技术和理念为过程设备设计带来了新的机遇和挑战，需要设计师不断学习和掌握。

总之，过程设备设计是工业生产和科研的重要组成部分，需要设计师具备全面的知识和丰富的经验。

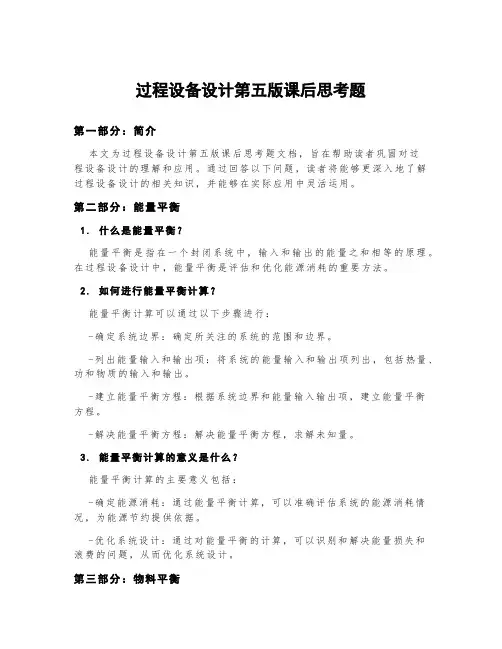

过程设备设计第五版课后思考题第一部分：简介本文为过程设备设计第五版课后思考题文档，旨在帮助读者巩固对过程设备设计的理解和应用。

通过回答以下问题，读者将能够更深入地了解过程设备设计的相关知识，并能够在实际应用中灵活运用。

第二部分：能量平衡1.什么是能量平衡？能量平衡是指在一个封闭系统中，输入和输出的能量之和相等的原理。

在过程设备设计中，能量平衡是评估和优化能源消耗的重要方法。

2.如何进行能量平衡计算？能量平衡计算可以通过以下步骤进行：-确定系统边界：确定所关注的系统的范围和边界。

-列出能量输入和输出项：将系统的能量输入和输出项列出，包括热量、功和物质的输入和输出。

-建立能量平衡方程：根据系统边界和能量输入输出项，建立能量平衡方程。

-解决能量平衡方程：解决能量平衡方程，求解未知量。

3.能量平衡计算的意义是什么？能量平衡计算的主要意义包括：-确定能源消耗：通过能量平衡计算，可以准确评估系统的能源消耗情况，为能源节约提供依据。

-优化系统设计：通过对能量平衡的计算，可以识别和解决能量损失和浪费的问题，从而优化系统设计。

第三部分：物料平衡1.什么是物料平衡？物料平衡是指在一个封闭系统中，输入和输出的物料质量之和相等的原理。

在过程设备设计中，物料平衡是评估和控制物料流动的重要方法。

2.如何进行物料平衡计算？物料平衡计算可以通过以下步骤进行：-确定系统边界：确定所关注的系统的范围和边界。

-列出物料输入和输出项：将系统的物料输入和输出项列出，包括原料、产品和副产物的输入和输出。

-建立物料平衡方程：根据系统边界和物料输入输出项，建立物料平衡方程。

-解决物料平衡方程：解决物料平衡方程，求解未知量。

3.物料平衡计算的意义是什么？物料平衡计算的主要意义包括：-确定物料流动：通过物料平衡计算，可以准确评估系统的物料流动情况，为生产规划和控制提供依据。

-优化生产过程：通过对物料平衡的计算，可以识别和解决物料损失和浪费的问题，从而优化生产过程。

第三版过程设备设计思考题及答案（5-8）5.储存设备设计双鞍座卧式容器时，支座位置应该按照那些原则确定试说明理由。

双鞍座卧式容器受力分析与外伸梁承受均布载荷有何相同何不同，试用剪力图和弯距图比较。

“扁塌”现象的原因是什么如何防止这一现象出现双鞍座卧式容器设计中应计算那些应力如何产生的鞍座包角对卧式容器筒体应力和鞍座自身强度有何影响在什么情况下应对卧式容器进行加强圈加强球形储罐有哪些特点设计球罐时应考虑那些载荷各种罐体型式有何特点球形储灌采用赤道正切柱式支座时，应遵循那些准则液化气体存储设备设计时如何考虑环境对它的影响6.换热设备换热设备有哪几种主要形式间壁式换热器有哪几种主要形式各有什么特点管壳式换热器主要有哪几种形式换热器流体诱导震动的主要原因有哪些相应采取哪些防震措施换热管与管板有哪几种连接方式各有什么特点换热设备传热强化可采用哪些途径来实现7.塔设备塔设备由那几部分组成各部分的作用是什么填料塔中液体分布器的作用是什么试分析塔在正常操作、停工检修和压力试验等三种工况下的载荷简述塔设备设计的基本步骤。

塔设备振动的原因有哪些如何预防振动塔设备设计中，哪些危险界面需要校核轴向强度和稳定性8.反应设备反应设备有哪几种分类方法简述几种常见的反应设备的特点。

机械搅拌反应器主要由哪些零部件组成搅拌容器的传热元件有哪几种各有什么特点搅拌器在容器内的安装方法有哪几种对于搅拌机顶插式中心安装的情况，其流型有什么特点常见的搅拌器有哪几种简述各自特点。

涡轮式搅拌器在容器中的流型及其应用范围生物反应容器中选用的搅拌器时应考虑的因素搅拌轴的设计需要考虑哪些因素搅拌轴的密封装置有几种各有什么特点思考题答案：5.储存设备思考题根据JB4731规定，取A小于等于0.2L，最大不得超过0.25L，否则容器外伸端将使支座界面的应力过大。

因为当A＝0.207L时，双支座跨距中间截面的最大弯距和支座截面处的弯距绝对值相等，使两个截面保持等强度。

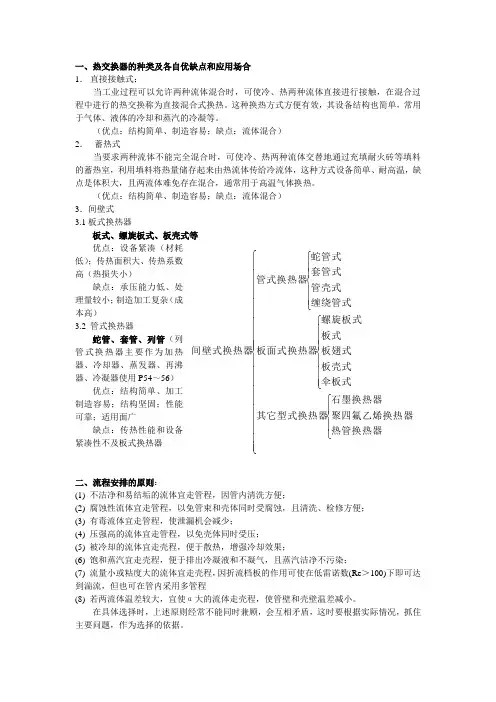

一、热交换器的种类及各自优缺点和应用场合 1． 直接接触式：当工业过程可以允许两种流体混合时，可使冷、热两种流体直接进行接触，在混合过程中进行的热交换称为直接混合式换热。

这种换热方式方便有效，其设备结构也简单，常用于气体、液体的冷却和蒸汽的冷凝等。

（优点：结构简单、制造容易；缺点：流体混合） 2． 蓄热式当要求两种流体不能完全混合时，可使冷、热两种流体交替地通过充填耐火砖等填料的蓄热室，利用填料将热量储存起来由热流体传给冷流体，这种方式设备简单、耐高温，缺点是体积大，且两流体难免存在混合，通常用于高温气体换热。

（优点：结构简单、制造容易；缺点：流体混合） 3．间壁式 3.1板式换热器板式、螺旋板式、板壳式等 优点：设备紧凑（材耗低）；传热面积大、传热系数高（热损失小） 缺点：承压能力低、处理量较小；制造加工复杂（成本高） 3.2 管式换热器 蛇管、套管、列管（列管式换热器主要作为加热器、冷却器、蒸发器、再沸器、冷凝器使用P54～56） 优点：结构简单、加工制造容易；结构坚固；性能可靠；适用面广 缺点：传热性能和设备紧凑性不及板式换热器二、流程安排的原则：(1) 不洁净和易结垢的流体宜走管程，因管内清洗方便；(2) 腐蚀性流体宜走管程，以免管束和壳体同时受腐蚀，且清洗、检修方便； (3) 有毒流体宜走管程，使泄漏机会减少；(4) 压强高的流体宜走管程，以免壳体同时受压；(5) 被冷却的流体宜走壳程，便于散热，增强冷却效果；(6) 饱和蒸汽宜走壳程，便于排出冷凝液和不凝气，且蒸汽洁净不污染； (7) 流量小或粘度大的流体宜走壳程，因折流档板的作用可使在低雷诺数(Re ＞100)下即可达到湍流，但也可在管内采用多管程(8) 若两流体温差较大，宜使α大的流体走壳程，使管壁和壳壁温差减小。

在具体选择时，上述原则经常不能同时兼顾，会互相矛盾，这时要根据实际情况，抓住主要问题，作为选择的依据。

⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧热管换热器聚四氟乙烯换热器石墨换热器其它型式换热器伞板式板壳式板翅式板式螺旋板式板面式换热器缠绕管式管壳式套管式蛇管式管式换热器间壁式换热器三、管束分程的原则：1）管程数目不能太多，否则会使管箱结构复杂，给制造带来困难，同时流体阻力也会增大。

过程设备设计第五版课后思考题摘要：一、引言1.课后思考题的重要性2.过程设备设计课程的基本内容二、题目解析1.题目分类a.概念理解题b.计算题c.分析与应用题2.解题步骤a.仔细阅读题目b.分析题目要求c.运用所学知识解决问题三、常见问题及解决方案1.概念理解不清a.回顾课程内容b.查阅相关资料2.计算错误a.检查计算过程b.对照教材和课程笔记3.应用知识不足a.加强理论知识学习b.多做类似题目进行实践四、学习建议1.课后思考题的解答a.独立完成b.与同学讨论c.向老师请教2.提高过程设备设计能力a.深入学习相关课程b.参加实践活动c.关注行业动态五、总结1.课后思考题的价值2.提高解题能力的途径正文：过程设备设计课程是工程技术专业中的一门重要课程，其主要目的是使学生掌握过程设备的基本原理、设计方法和应用技能。

课后思考题则是帮助学生巩固所学知识、提高解题能力的重要手段。

为了更好地完成这个过程设备设计第五版的课后思考题，以下是一些建议和解析。

一、引言1.课后思考题的重要性课后思考题对于巩固知识、提高解题能力具有非常重要的作用。

通过解答课后思考题，学生可以发现自己在学习过程中的不足之处，进而有针对性地进行改进。

2.过程设备设计课程的基本内容过程设备设计课程主要包括以下内容：过程设备的基本原理、材料选择、设备设计、强度计算、设备零部件及附属设备的设计等。

学生在学习过程中需掌握这些知识点，并在实际应用中灵活运用。

二、题目解析1.题目分类课后思考题可分为以下三类：a.概念理解题：考查学生对基本概念、原理的理解程度。

b.计算题：考查学生运用所学知识进行计算的能力。

c.分析与应用题：考查学生对知识的综合应用能力。

2.解题步骤解答课后思考题时，可遵循以下步骤：a.仔细阅读题目，了解题意。

b.分析题目要求，确定解题方向。

c.运用所学知识解决问题，进行计算或分析。

三、常见问题及解决方案1.概念理解不清：解决方案：回顾课程内容，查阅相关资料，加深对概念的理解。

目录第一章压力容器导言 (1)第二章压力容器应力分析 (5)第三章压力容器材料及环境和时间对其性能的影响 (13)第四章压力容器设计 (16)第五章储存设备 (23)第六章换热设备 (24)第七章塔设备 (26)第八章反应设备 (26)【概念题参考答案】 (27)第一章压力容器导言【教学基本内容和要求】1．了解压力容器基本组成和主要零部件；2．了解介质的毒性和易燃性，掌握压力容器几种不同分类方法；3．了解压力容器的质量保证体系的内容，了解常用压力容器标准和规范。

一．【思考题】1．介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？2．压力容器主要由哪几部分组成？分别起什么作用？3．《容规》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？4．《容规》与GB150的适用范围是否相同？为什么？5．GB150、JB4732和JB/T4735三个标准有何不同？它们的适用范围是什么？6．过程设备的基本要求有哪些？要求的因素有哪些？7．在我们做压力容器爆破实验时发现，容器首先破坏的地方一般在离封头与筒体连接处一段距离的地方，而并非处于理论上应力集中的连接处的地方，请问原因何在？二．【判断题】1．压力容器主要是由筒体、封头、开孔与接管、支座以及安全附件组成。

（）2．易燃介质是指与空气混合的爆炸下限小于10％或爆炸上限和下限之差小于等于20％的气体。

（）3．高压容器（代号H）和超高压容器（代号U）是典型的第一类压力容器。

（）4．压力容器中，封头与筒体之间一定要有密封装置。

（）5．压力容器在设计时只要满足企业要求就行了，不需要满足GB150。

（）6．盛装毒性程度为高度危害介质的容器制造时，容器上的A、B类焊接接头应进行100%射线或超声检测。

（）7．压力容器分为三类：第一类压力容器，第二类压力容器，第三类压力容器，其中低压的具有极度毒性的压力容器属于第一类压力容器。

1. 压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

1. 一壳体成为回转薄壳轴对称问题的条件是什么? 答：几何形状、承受载荷、边界支承、材料性质均对旋转轴对称2.试分析标准椭圆形封头采用长短轴之比a/b=2的原因。

答：a/b=2时，椭圆形封头中的最大压应力和最大拉应力相等，使椭圆形封头在同样壁厚的情况下承受的内压力最大，因此GB150称这种椭圆形封头为标准椭圆形封头 3.单层厚壁圆筒承受内压时，其应力分布有哪些特征？当承受内压很高时，能否仅用增加壁厚来提高承载能力，为什么？答：应力分布的特征：○1周向应力σθ及轴向应力σz 均为拉应力（正值），径向应力σr 为压应力（负值）。

在数值上有如下规律：内壁周向应力σθ有最大值，其值为：1122max-+=K K p i θσ，而在外壁处减至最小，其值为122min -=K p i θσ，内外壁σθ之差为p i ；径向应力内壁处为-p i ，随着r 增加，径向应力绝对值逐渐减小，在外壁处σr =0。

○2轴向应力为一常量，沿壁厚均匀分布，且为周向应力与径向应力和的一半，即2θσσσ+=r z。

○3除σz 外，其他应力沿厚度的不均匀程度与径比K 值有关。

不能用增加壁厚来提高承载能力。

因内壁周向应力σθ有最大值，其值为：1122max -+=K K p i θσ，随K 值增加，分子和分母值都增加，当径比大到一定程度后，用增加壁厚的方法降低壁中应力的效果不明显。

过程设备设计第五版课后思考题摘要：一、引言二、过程设备设计第五版课后思考题解析1.思考题概述2.思考题解答三、过程设备设计的重要性四、结论正文：一、引言过程设备设计是化学工程和石油工程领域中的重要环节，涉及到各种单元操作和设备的设计。

过程设备设计第五版课后思考题是为了帮助学生巩固课堂所学知识，提高实际问题解决能力而设置的。

本文将对这些思考题进行详细解析，以期帮助大家更好地理解和掌握过程设备设计的相关知识。

二、过程设备设计第五版课后思考题解析1.思考题概述过程设备设计第五版课后思考题涵盖了各种设备的设计，如换热器、塔设备、反应器等。

题目设置结合实际工程案例，要求学生运用所学知识解决实际问题。

这些思考题有助于学生将理论知识与实际工程相结合，提高分析问题和解决问题的能力。

2.思考题解答针对具体题目，我们可以通过以下步骤进行解答：（1）仔细阅读题目，理解题意。

（2）分析题目所涉及的设备类型、工艺条件以及相关设计要求。

（3）运用所学的设备设计原理和方法，如热力学分析、传质传热计算等，进行详细设计。

（4）对设计结果进行校核，确保设备性能满足要求。

（5）将解答过程和结果整理成文，提交作业。

三、过程设备设计的重要性过程设备设计在化工和石油工程领域具有重要意义，它关系到生产过程的安全、稳定、节能和环保。

通过过程设备设计，可以优化生产过程，提高产品质量和产量，降低能耗和成本，从而提高企业的经济效益和社会效益。

四、结论过程设备设计第五版课后思考题对学生的专业素养和实际能力提出了较高要求。

通过对这些思考题的解答和解析，学生可以更好地掌握过程设备设计的相关知识和技能，为今后从事相关工作奠定坚实基础。

第1章压力容器导言思考题 1.1介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构思考题 1.2 压力容器主要由哪几部分组成？分别起什么作用？答：筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。

过程设备设计第五版课后思考题（原创版）目录1.概述过程设备设计的概念和重要性2.介绍第五版课后思考题的主要内容和特点3.分析课后思考题对于学习过程设备设计的帮助4.总结如何有效利用课后思考题提高学习效果正文一、概述过程设备设计的概念和重要性过程设备设计是指针对特定工艺过程，进行设备选型、布局、参数配置等设计工作，以实现生产目标。

这一领域涉及众多学科，如化学工程、机械工程等。

在工程实践中，过程设备设计对于提高生产效率、降低能耗和保证产品质量具有重要意义。

二、介绍第五版课后思考题的主要内容和特点第五版课后思考题针对过程设备设计这一主题，涵盖了多个方面的内容，包括设备选型、设备布局、参数配置等。

题目设置灵活多样，既有理论性问题，也有实际应用案例。

这些思考题旨在帮助学生巩固课堂所学知识，培养解决实际问题的能力。

三、分析课后思考题对于学习过程设备设计的帮助课后思考题对于学习过程设备设计具有重要的辅助作用。

首先，通过解答思考题，学生可以检验自己对课堂知识的掌握程度，找出知识盲点，提高学习效果。

其次，思考题可以帮助学生将理论知识与实际工程相结合，培养实际操作能力。

最后，思考题可以激发学生的思维，培养创新意识。

四、总结如何有效利用课后思考题提高学习效果要提高学习效果，学生需要做到以下几点：1.认真完成课后思考题，对于不会的问题，要主动查阅资料、请教同学或老师，确保问题得到解决。

2.结合实际工程案例进行思考，提高自己解决实际问题的能力。

3.定期总结学习过程中的问题和经验，不断调整学习方法，提高学习效率。

4.积极参与课堂讨论，与同学分享学习心得，形成良好的学习氛围。

通过以上分析和总结，我们可以得出结论：第五版过程设备设计课后思考题对于学习过程设备设计具有重要意义。

过程设备设计（第二版）1.压力容器导言思考题1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。

如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。

易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。

如Q235-A·F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。

3.《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

过程设备设计第五版课后思考题摘要：1.概述过程设备设计第五版课后思考题的内容2.分析课后思考题的作用和重要性3.解答几道具有代表性的课后思考题4.总结过程设备设计第五版课后思考题的价值和不足之处正文：过程设备设计第五版课后思考题是一本针对过程设备设计领域的专业教材的辅助学习材料。

课后思考题作为教材的重要组成部分，旨在帮助学生巩固课堂所学知识，提高解决实际问题的能力，培养独立思考和创新精神。

课后思考题的作用和重要性体现在以下几个方面：1.复习和巩固课堂所学知识。

课后思考题通常围绕教材中的重点和难点内容展开，通过解答问题，学生可以加深对知识点的理解，从而巩固课堂所学。

2.提高解决实际问题的能力。

课后思考题往往具有一定的实际背景和应用场景，学生通过分析问题、寻找解决方案，可以提高解决实际问题的能力。

3.培养独立思考和创新精神。

解答课后思考题需要学生独立思考、分析问题，这有助于培养学生的独立思考能力。

同时，学生在解答过程中可能会发现新的观点和方法，进一步激发创新精神。

以下是几道具有代表性的课后思考题的解答：1.如何选择合适的过程设备？答：选择过程设备时，需要考虑设备的性能、可靠性、安全性、投资费用和运行费用等因素。

具体来说，首先要了解设备的技术参数，然后根据生产工艺要求和设备性能指标进行比较和分析，选择满足生产要求的设备。

2.过程设备的设计原则是什么？答：过程设备的设计原则包括：安全第一、经济合理、技术先进、操作简便、维护方便等。

在设计过程中，需要充分考虑设备的性能、尺寸、结构、材料等方面，以满足生产要求，同时确保设备安全可靠、经济实用。

3.如何进行过程设备的优化设计？答：过程设备的优化设计主要包括以下几个方面：优化设备的结构和参数，提高设备的性能；采用先进的设计方法和技术，提高设计效率；充分利用计算机辅助设计，提高设计精度；考虑设备的可靠性和安全性，降低运行风险。

过程设备设计第五版课后思考题具有较高的价值，有助于学生掌握专业知识，提高实际操作能力。

过程设备设计终极版思考题答案1. 介绍在过程设备设计中，思考题能够帮助工程师更加深入地理解和应用设计原理。

本文为过程设备设计终极版思考题答案，将通过回答一系列问题，探讨过程设备设计的关键问题和注意事项。

2. 设计基础a. 介绍过程设备设计的基本原理过程设备设计的基本原理是根据给定的工艺要求和物料特性，选择合适的设备类型和尺寸，设计设备的结构、传热和传质等参数，以实现工艺过程的顺利进行和产品品质的保证。

b. 列举常见的过程设备类型，并描述其特点和适用场景常见的过程设备类型包括反应器、塔器、换热器、分离器等。

•反应器：用于进行化学反应的设备，其特点是反应物料在设备内进行化学变化，包括气相、液相和固相反应。

•塔器：用于进行质量传递过程的设备，常见的塔器包括吸收塔、萃取塔和脱气塔等。

塔器通过液相和气相的接触，将组分从一个相转移到另一个相，实现质量传递过程。

•换热器：用于热量传递的设备，常见的换热器包括管壳式换热器、板式换热器等。

换热器通过不同介质之间的热量传递，实现温度的调节和能量的平衡。

•分离器：用于分离混合物中的组分的设备，常见的分离器包括离心机、蒸馏塔和过滤机等。

分离器通过不同组分的物理性质差异，分离出所需的组分。

c. 说明过程设备设计中常见的设计参数过程设备设计中常见的设计参数包括：•设备尺寸和几何形状：包括设备的长度、直径、高度等几何参数，以及搅拌器、传热表面的几何形状等。

•材料选择：根据工艺要求和物料特性，选择适合的材料，如不锈钢、碳钢等。

•传热和传质参数：包括传热系数、传热表面积、传质系数等，用于设计换热器和质量传递设备。

•搅拌器设计参数：包括搅拌器类型、转速、功率等，用于液相反应器和混合设备。

•安全措施：包括设备的压力容器设计、泄漏控制、紧急停机装置等，以保障设备的安全运行。

3. 设计计算a. 介绍和解释传热和传质的基本计算方法传热和传质的基本计算方法包括传热方程和传质方程的应用。

•传热方程：传热方程是根据能量守恒定律建立的，用于计算热量传递的速率和温度分布。
