交换机及路由器的原理与作用交换机及路由器的原理与作用介绍：本文档将详细介绍交换机和路由器的原理和作用。
交换机和路由器是网络中常见的设备，用于实现数据传输和网络连接。
以下将分别阐述交换机和路由器的原理和作用。
一、交换机1.1 原理交换机是一种网络设备，用于将接收到的数据包按照目的地址转发到相应的端口。
其原理主要包括以下几个方面：- MAC地址学习：交换机通过监听传入数据包的源MAC地址，将其与传入端口关联起来，形成MAC地址表。
- 存储和转发：交换机接收到数据包后，会将其存储并进行目的MAC地址的查找，然后将数据包转发到相应的端口。
1.2 作用交换机在网络中起到了连接设备和实现数据传输的作用。
其主要作用包括：- 实现局域网之间的数据交换：交换机可以将数据包从一个局域网转发到另一个局域网，实现不同网络之间的数据交换。
- 提供高速数据传输：由于交换机具有存储和转发的能力，可以实现高速的数据传输，提高网络的传输效率。
- 支持虚拟局域网(VLAN)：交换机支持将多个局域网通过VLAN技术进行划分，实现不同子网之间的互通和隔离。
二、路由器2.1 原理路由器是一种网络设备，用于将数据包从源地址转发到目的地址。
其原理主要包括以下几个方面：- IP地址转发：路由器使用路由表来确定数据包的下一跳路径，并将数据包转发到相应的下一跳地址。
- 路由选择协议：路由器使用路由选择协议来确定最优的路径，以实现数据的快速和有效的传输。
2.2 作用路由器在网络中起到了连接不同网络和实现数据传输的作用。
其主要作用包括：- 实现互联网的连接：路由器将数据包从一个网络转发到另一个网络，实现互联网的连接和数据传输。
- 网络分割与隔离：通过路由器的路由表配置，可以将整个网络分割成多个逻辑上独立的子网，实现网络资源的隔离和管理。
- 提供安全防护：路由器支持网络地址转换(NAT)和防火墙等功能，能够提供网络安全防护。
附件:本文档无附件。
法律名词及注释:无。

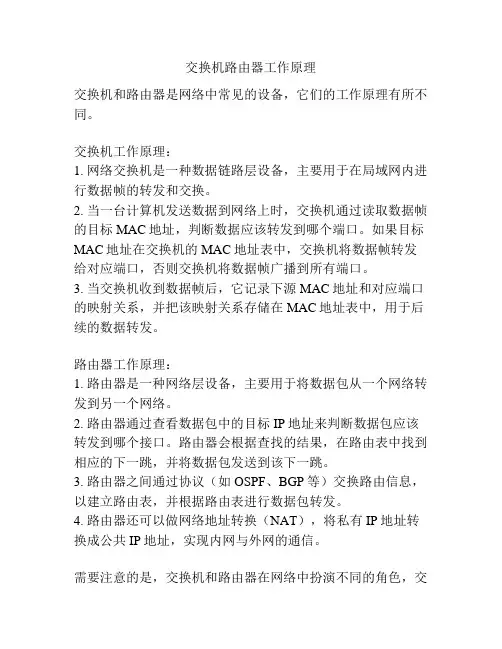

交换机路由器工作原理
交换机和路由器是网络中常见的设备，它们的工作原理有所不同。
交换机工作原理：
1. 网络交换机是一种数据链路层设备，主要用于在局域网内进行数据帧的转发和交换。
2. 当一台计算机发送数据到网络上时，交换机通过读取数据帧的目标MAC地址，判断数据应该转发到哪个端口。
如果目标MAC地址在交换机的MAC地址表中，交换机将数据帧转发给对应端口，否则交换机将数据帧广播到所有端口。
3. 当交换机收到数据帧后，它记录下源MAC地址和对应端口的映射关系，并把该映射关系存储在MAC地址表中，用于后续的数据转发。
路由器工作原理：
1. 路由器是一种网络层设备，主要用于将数据包从一个网络转发到另一个网络。
2. 路由器通过查看数据包中的目标IP地址来判断数据包应该转发到哪个接口。
路由器会根据查找的结果，在路由表中找到相应的下一跳，并将数据包发送到该下一跳。
3. 路由器之间通过协议（如OSPF、BGP等）交换路由信息，以建立路由表，并根据路由表进行数据包转发。
4. 路由器还可以做网络地址转换（NAT），将私有IP地址转换成公共IP地址，实现内网与外网的通信。
需要注意的是，交换机和路由器在网络中扮演不同的角色，交
换机主要用于局域网内部的数据转发，而路由器则用于不同网络之间的数据转发。

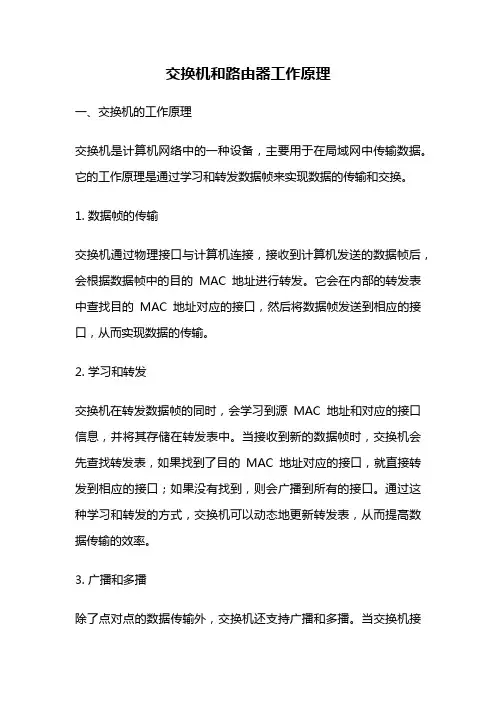

交换机和路由器工作原理一、交换机的工作原理交换机是计算机网络中的一种设备，主要用于在局域网中传输数据。
它的工作原理是通过学习和转发数据帧来实现数据的传输和交换。
1. 数据帧的传输交换机通过物理接口与计算机连接，接收到计算机发送的数据帧后，会根据数据帧中的目的MAC地址进行转发。
它会在内部的转发表中查找目的MAC地址对应的接口，然后将数据帧发送到相应的接口，从而实现数据的传输。
2. 学习和转发交换机在转发数据帧的同时，会学习到源MAC地址和对应的接口信息，并将其存储在转发表中。
当接收到新的数据帧时，交换机会先查找转发表，如果找到了目的MAC地址对应的接口，就直接转发到相应的接口；如果没有找到，则会广播到所有的接口。
通过这种学习和转发的方式，交换机可以动态地更新转发表，从而提高数据传输的效率。
3. 广播和多播除了点对点的数据传输外，交换机还支持广播和多播。
当交换机接收到广播或多播数据帧时，会广播到所有的接口，从而使所有的计算机都能接收到相应的数据。
二、路由器的工作原理路由器是计算机网络中的一种设备，主要用于在不同网络之间传输数据。
它的工作原理是通过路由选择算法来确定数据的最佳传输路径，从而实现数据的路由和转发。
1. 路由选择路由器通过学习网络拓扑和路由信息来确定数据的传输路径。
它会维护一个路由表，记录了不同网络之间的连接关系和最佳路径。
当接收到数据包时，路由器会根据目的IP地址查询路由表，找到下一跳的地址，并将数据包发送到相应的接口。
2. 路由协议为了实现路由选择，路由器需要使用路由协议来交换路由信息。
常用的路由协议有RIP、OSPF和BGP等。
这些协议可以根据网络的拓扑和链路状态进行动态调整，从而实现最优路径的选择。
3. 网络分割和连接路由器可以将不同网络进行分割和连接。
当接收到数据包时，路由器会根据目的IP地址的网络前缀将数据包转发到相应的网络。
同时，路由器还可以将多个网络连接起来，实现不同网络之间的通信。

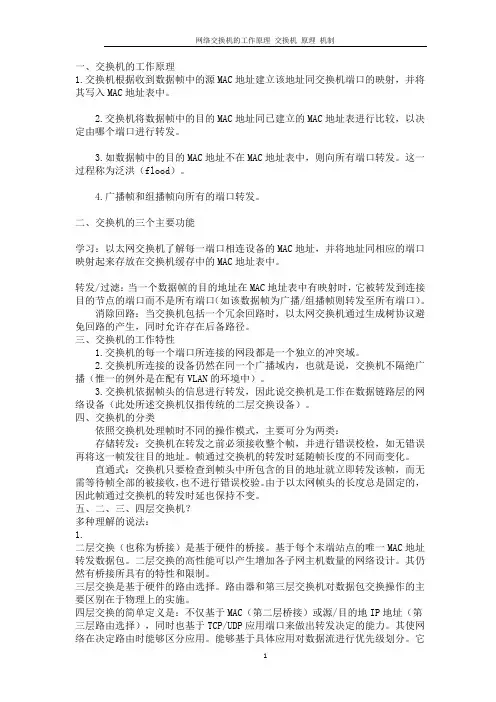

一、交换机的工作原理1.交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。
2.交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。
3.如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。
这一过程称为泛洪（flood）。
4.广播帧和组播帧向所有的端口转发。
二、交换机的三个主要功能学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。
消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。
三、交换机的工作特性1.交换机的每一个端口所连接的网段都是一个独立的冲突域。
2.交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播（惟一的例外是在配有VLAN的环境中）。
3.交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备（此处所述交换机仅指传统的二层交换设备）。
四、交换机的分类依照交换机处理帧时不同的操作模式，主要可分为两类：存储转发：交换机在转发之前必须接收整个帧，并进行错误校检，如无错误再将这一帧发往目的地址。
帧通过交换机的转发时延随帧长度的不同而变化。
直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。
由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。
五、二、三、四层交换机？多种理解的说法：1.二层交换（也称为桥接）是基于硬件的桥接。
基于每个末端站点的唯一MAC地址转发数据包。
二层交换的高性能可以产生增加各子网主机数量的网络设计。
其仍然有桥接所具有的特性和限制。

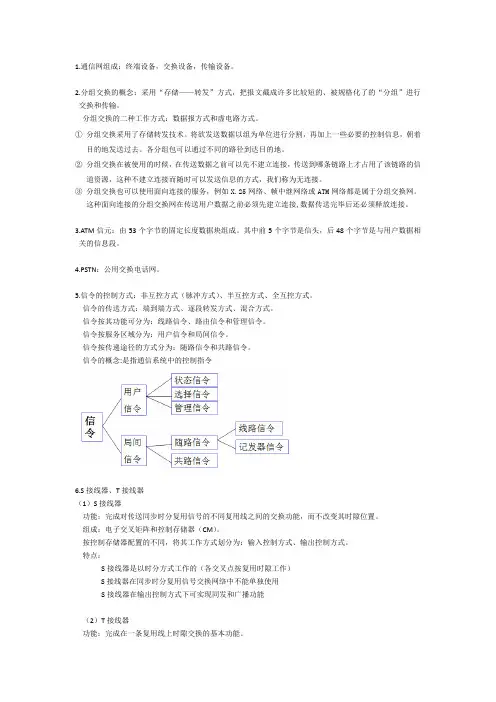

1.通信网组成：终端设备，交换设备，传输设备。
2.分组交换的概念：采用“存储——转发”方式，把报文截成许多比较短的、被规格化了的“分组”进行交换和传输。
分组交换的二种工作方式：数据报方式和虚电路方式。
①分组交换采用了存储转发技术。
将欲发送数据以组为单位进行分割，再加上一些必要的控制信息，朝着目的地发送过去。
各分组包可以通过不同的路径到达目的地。
②分组交换在被使用的时候，在传送数据之前可以先不建立连接，传送到哪条链路上才占用了该链路的信道资源，这种不建立连接而随时可以发送信息的方式，我们称为无连接。
③分组交换也可以使用面向连接的服务，例如X.25网络、帧中继网络或ATM网络都是属于分组交换网。
这种面向连接的分组交换网在传送用户数据之前必须先建立连接,数据传送完毕后还必须释放连接。
3.ATM信元：由53个字节的固定长度数据块组成。
其中前5个字节是信头，后48个字节是与用户数据相关的信息段。
4.PSTN：公用交换电话网。
5.信令的控制方式：非互控方式（脉冲方式）、半互控方式、全互控方式。
信令的传送方式：端到端方式、逐段转发方式、混合方式。
信令按其功能可分为：线路信令、路由信令和管理信令。
信令按服务区域分为：用户信令和局间信令。
信令按传递途径的方式分为：随路信令和共路信令。
信令的概念:是指通信系统中的控制指令6.S接线器、T接线器（1）S接线器功能：完成对传送同步时分复用信号的不同复用线之间的交换功能，而不改变其时隙位置。
组成：电子交叉矩阵和控制存储器（CM）。
按控制存储器配置的不同，将其工作方式划分为：输入控制方式、输出控制方式。
特点：S接线器是以时分方式工作的（各交叉点按复用时隙工作）S接线器在同步时分复用信号交换网络中不能单独使用S接线器在输出控制方式下可实现同发和广播功能（2）T接线器功能：完成在一条复用线上时隙交换的基本功能。
组成：话音存储器（SM,存储话音）和控制存储器（CM,存储SM的写入/读出地址）。

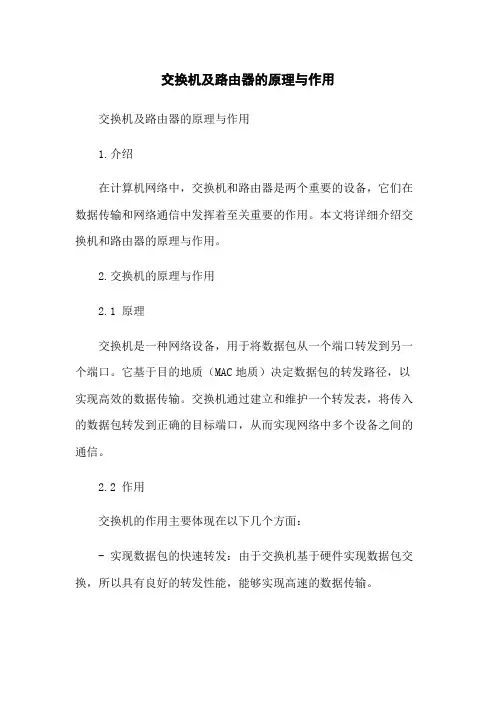

交换机及路由器的原理与作用交换机及路由器的原理与作用1.介绍在计算机网络中，交换机和路由器是两个重要的设备，它们在数据传输和网络通信中发挥着至关重要的作用。
本文将详细介绍交换机和路由器的原理与作用。
2.交换机的原理与作用2.1 原理交换机是一种网络设备，用于将数据包从一个端口转发到另一个端口。
它基于目的地质（MAC地质）决定数据包的转发路径，以实现高效的数据传输。
交换机通过建立和维护一个转发表，将传入的数据包转发到正确的目标端口，从而实现网络中多个设备之间的通信。
2.2 作用交换机的作用主要体现在以下几个方面：- 实现数据包的快速转发：由于交换机基于硬件实现数据包交换，所以具有良好的转发性能，能够实现高速的数据传输。
- 分隔冲突域：交换机将每个端口视为一个独立的冲突域，可以避免数据包冲突和碰撞，提高网络的有效带宽利用率。
- 支持虚拟局域网（VLAN）：交换机可以将不同的端口划分为不同的虚拟局域网，从而实现物理隔离和逻辑划分，提高网络的安全性和灵活性。
3.路由器的原理与作用3.1 原理路由器是一种网络设备，用于连接多个网络并实现不同网络之间的数据传输。
它基于网络协议和路由算法，根据数据包的目的网络地质（IP地质）决定数据包的转发路径，以实现跨网络的数据通信。
3.2 作用路由器的作用主要体现在以下几个方面：- 实现不同网络之间的连接：路由器可以将数据包从源网络转发到目标网络，通过连接多个网络，实现不同网络之间的数据传输和通信。
- 网络地质转换（NAT）：路由器可以通过网络地质转换技术，将内部网络的私有IP地质转换为外部网络的公共IP地质，实现内部网络与外部网络的互联。
- 提供网络安全功能：路由器可以实施网络地质转换、访问控制列表等安全策略，保护网络免受恶意攻击和非法访问。
法律名词及注释：- MAC地质（Media Access Control Address）：是一个用来唯一标识网络设备的地质，由6个字节构成，通常以十六进制表示。
交换路由工作原理
交换路由工作原理是指在计算机网络中，交换路由器通过接收和转发数据包来完成数据传输的过程。
交换路由器是网络中的重要设备，用于连接不同的网络，并根据数据包的目的地址来决定最佳的传输路径。
以下为交换路由工作原理的三个关键步骤：
1. 数据包的接收与解析：当一个数据包到达交换路由器时，路由器首先会读取数据包的目的地址，并与路由表进行匹配。
路由表存储了网络的拓扑结构信息和目的地址与下一跳路由器的映射关系。
2. 路由选择与转发：根据路由表的匹配结果，交换路由器会选择一条最佳的路径来转发数据包。
最佳路径选择通常基于一些路由选择算法，例如最短路径优先（Shortest Path First）算法或开销加权（Cost Weighting）算法。
3. 数据包的转发与交付：在选择了最佳路径后，交换路由器会将数据包发送到相应的下一跳路由器。
下一跳路由器继续根据该数据包的目的地址来决定下一跳路由器，以此类推，直至数据包到达目的地。
通过这样的接收、解析、选择、转发和交付过程，交换路由器能够有效地实现网络中数据包的传输。
这种分布式的路由选择机制可以使数据包在网络中快速、正确地到达目的地，提高网络的性能和效率。
