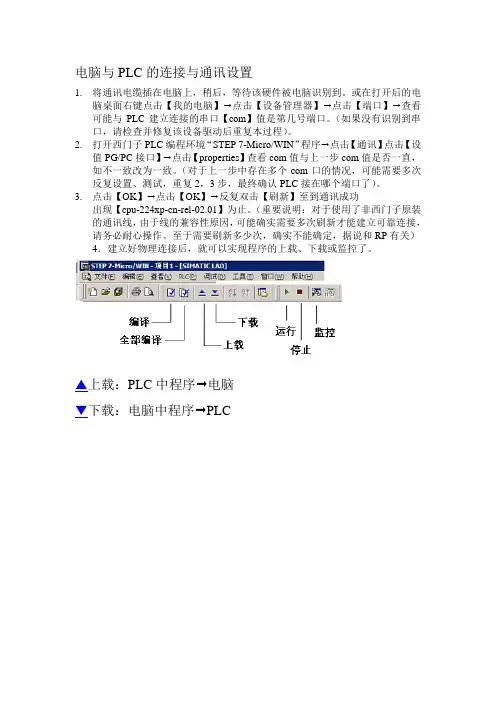

电脑与PLC的连接与通讯设置
1.将通讯电缆插在电脑上，稍后，等待该硬件被电脑识别到。
或在打开后的电
脑桌面右键点击【我的电脑】✦点击【设备管理器】✦点击【端口】✦查看可能与PLC建立连接的串口【com】值是第几号端口。
（如果没有识别到串口，请检查并修复该设备驱动后重复本过程）。
2.打开西门子PLC编程环境“STEP 7-Micro/WIN”程序✦点击【通讯】点击【设
值PG/PC接口】✦点击【properties】查看com值与上一步com值是否一直，如不一致改为一致。
（对于上一步中存在多个com口的情况，可能需要多次反复设置、测试，重复2，3步，最终确认PLC接在哪个端口了）。
3.点击【OK】✦点击【OK】✦反复双击【刷新】至到通讯成功
出现【cpu-224xp-cn-rel-02.01】为止。
（重要说明：对于使用了非西门子原装的通讯线，由于线的兼容性原因，可能确实需要多次刷新才能建立可靠连接，请务必耐心操作。
至于需要刷新多少次，确实不能确定，据说和RP有关）4．建立好物理连接后，就可以实现程序的上载、下载或监控了。
☐上载：PLC中程序✦电脑
❑下载：电脑中程序✦PLC。
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载三菱plc通信协议甲方：___________________乙方：___________________日期：___________________三菱plc通信协议篇一：自编三菱plc通讯协议Fx系列可编程控制器（plc ）通讯常用方法目录1、基本通讯方法1.1常用的通讯方法1.2计算机与Fx-plc通讯结构2、通信格式2.1通讯基本格式2.2plc相关通讯寄存器标志2.3通讯格式详解2.4举例3、通讯过程3.1基本知识3.2专用通讯协议框图3.3专用通讯控制命令4、附录ascii码表1、基本通讯方法1.1常用通讯方法Fx系列plc支持5种通讯方法1）计算机链接：用计算机做主机，通过Rs485接口与16 台plc组网，采用专用通讯协议，在计算机与plc之间交换数据，本资料重点解决计算机链接问题，包括硬件连接、通讯参数设置、通讯格式等。
2）n网络：可以将8台plc构成网络，无需协议，自成网络。
3）并联：可以将2台plc并联成网络，也无需协议，自成网络。
4）plc用Rs指令发送、接收数据，与计算机等设备进行无协议通讯交换数据。
5）通过plc编程接口，与计算机等设备进行数据交换，本厂采用该方式在mcgs工业组态软件基础上，开发出各类锅炉专用的计算机监控系统。
1.2计算机链接通讯结构Rs232cFx-485Rc-iFFx1n-485-bd216上述结构是一种采用计算机串行口与plc链接的最基本方法，最远通讯距离50m,其通讯相关参数见下表：通讯接口：Fxon-485adp/Fx-485adp/Fx1n-485bd/Fx1n-cnV-bd/Fx1n-232bd可选。
通讯距离：Fx1n-485bd50m,选其它某些件，最远500mt从站连接数：最大16台通讯方法：半双工数据长度：7位/8位可选校验：不用/奇/偶可选停止位：1位/2位可选波特率：300/600/1200/2400/4800/9600/19200 可选超始符：不用/有效可选协议：格式1/格式4可选求和检查：不用/有效可选可选plc 类型：Fx2n, Fx2nc, Fx1n, Fx1s, Fxon, Fx,Fx2c计算机与plc通讯所需的时间，可通过计算得到。
