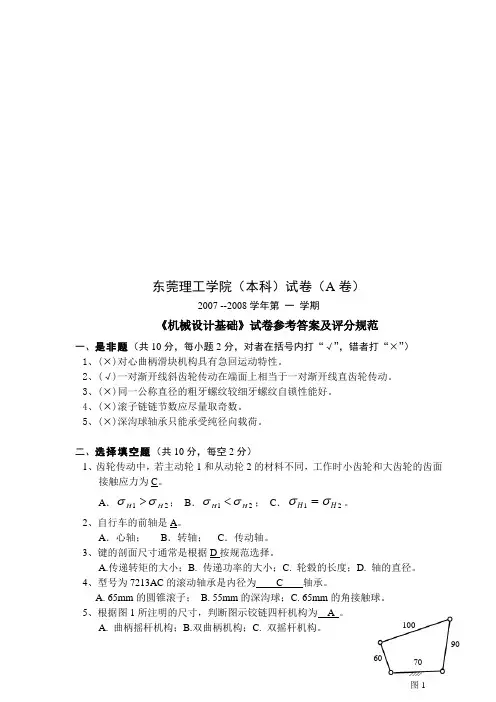

东莞理工学院（本科）试卷（A 卷）2007 --2008学年第 一 学期《机械设计基础》试卷参考答案及评分规范一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”） 1、(×)对心曲柄滑块机构具有急回运动特性。

2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。

3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。

4、(×)滚子链链节数应尽量取奇数。

5、(×)深沟球轴承只能承受纯径向载荷。

二、选择填空题（共10分，每空2分）1、齿轮传动中，若主动轮1和从动轮2的材料不同，工作时小齿轮和大齿轮的齿面接触应力为C 。

A ．21H H σσ>； B ．21H H σσ<； C ．21H H σσ=。

2、自行车的前轴是A 。

A ．心轴；B ．转轴；C ．传动轴。

3、键的剖面尺寸通常是根据D 按规范选择。

A.传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。

4、型号为7213AC 的滚动轴承是内径为 C 轴承。

A. 65mm 的圆锥滚子；B. 55mm 的深沟球；C. 65mm 的角接触球。

5、根据图1所注明的尺寸，判断图示铰链四杆机构为 A 。

A. 曲柄摇杆机构；B.双曲柄机构；C. 双摇杆机构。

60100 9070 图1三、填空题（共16分，每空1分）1、在凸轮机构中，从动件在推程按等速运动规律运动，则在推程开始 和推程终止两个运动瞬间，给机构带来刚性冲击。

2、带传动中的打滑现象最先出现在带与 小带轮的接触弧上。

3、滚子链传动中产生的跳齿和脱链现象最先出现在大链轮轮齿上。

4、闭式齿轮传动中，齿面点蚀最先出现在靠近节线的齿根面上。

5、试举出轴上零件的两种常用轴向固定形式：轴肩和套筒。

6、用范成法切制正常齿制渐开线规范直齿圆柱齿轮齿廓时，避免根切的最少齿数为 17。

7、三角形螺纹的牙型角=α60度，常用于连接。

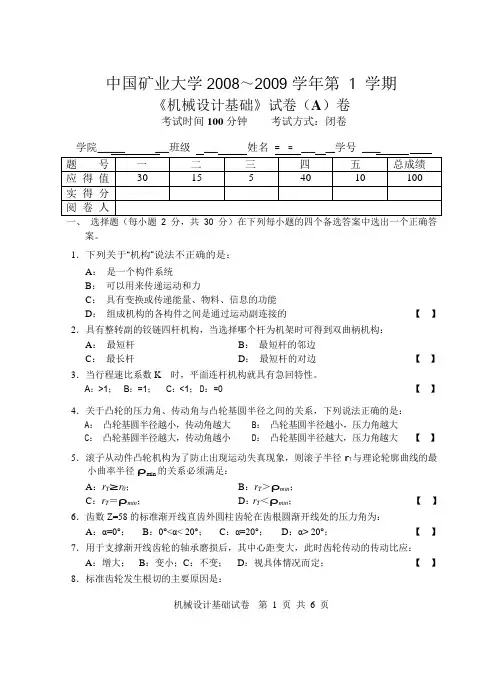

中国矿业大学2008～2009学年第1学期《机械设计基础》试卷（A）卷考试时间100 分钟考试方式：闭卷案。

1．下列关于“机构”说法不正确的是：A：是一个构件系统B：可以用来传递运动和力C：具有变换或传递能量、物料、信息的功能D：组成机构的各构件之间是通过运动副连接的【】2．具有整转副的铰链四杆机构，当选择哪个杆为机架时可得到双曲柄机构：A：最短杆B：最短杆的邻边C：最长杆D：最短杆的对边【】3．当行程速比系数K__时，平面连杆机构就具有急回特性。

A：>1；B：=1；C：<1；D：=0【】4．关于凸轮的压力角、传动角与凸轮基圆半径之间的关系，下列说法正确的是：A：凸轮基圆半径越小，传动角越大B：凸轮基圆半径越小，压力角越大C：凸轮基圆半径越大，传动角越小D：凸轮基圆半径越大，压力角越大【】5．滚子从动件凸轮机构为了防止出现运动失真现象，则滚子半径r T与理论轮廓曲线的最小曲率半径ρmin 的关系必须满足：A：r T≥r0；B：r T＞ρmin；C：r T＝ρmin；D：r T＜ρmin；【】6．齿数Z=58 的标准渐开线直齿外圆柱齿轮在齿根圆渐开线处的压力角为：A：α=0°；B：0°<α< 20°；C：α=20°；D：α> 20°；【】7．用于支撑渐开线齿轮的轴承磨损后，其中心距变大，此时齿轮传动的传动比应：A：增大；B：变小；C：不变；D：视具体情况而定；【】8．标准齿轮发生根切的主要原因是：机械设计基础试卷第1 页共6 页A：模数较大；B：齿数较多；C：模数较小；D：齿数较少；【】9．软齿面闭式齿轮传动中，齿面发生的疲劳点蚀失效常出现在：A：齿顶圆附近；B：齿根圆附近；C：节线附近；D：基圆附近；【】10．关于轮系传动中的惰轮论述正确的是：A：减小轮系传动比；B：增大轮系传动比；C：不改变齿轮传动方向；D：不影响传动比的数值大小；【】11．非矩形螺纹发生自锁的条件是：A：螺纹升角≤当量摩擦角；B：螺纹升角=当量摩擦角；C：螺纹升角≥当量摩擦角；D：螺纹升角≠当量摩擦角；【】12．下述热处理方式不能获得硬齿面的是：A：调质；B：表面淬火；C：渗碳淬火；D：渗氮；【】13．闭式齿轮传动，在设计软齿面齿轮时应该采用的强度设计准则是：A：按照接触疲劳强度设计，再按照弯曲疲劳强度校核；B：按照弯曲疲劳强度设计，再按照接触疲劳强度校核；C：只需按照弯曲疲劳强度设计，不需要校核；D：只需按照接触疲劳强度设计，不需要校核；【】14．后轮驱动的汽车，其前轮的轴是：A：主轴；B：转轴；C：心轴；D：传动轴【】15．即有径向载荷又有较大的轴向载荷时，可选用的轴承类型是：A：深沟球轴承；B：圆锥滚子轴承：C：圆柱滚子轴承；D：调心滚子轴承【】二、填空题：（共15分）把答案填在题中横线上。

饺子馆活动方案一、活动背景饺子是中国传统的美食之一，因其简单美味、丰富口感受到了广大消费者的喜爱。

作为一家专注于饺子的餐厅，为了吸引更多的顾客，增加饺子馆的知名度和竞争力，我们计划开展一系列精彩纷呈的活动，以提升顾客的就餐体验，并增加销量。

二、活动目标1.提升顾客对饺子馆的关注度和认知度。

2.增加饺子馆的顾客流量。

3.提高顾客的复购率。

4.扩大饺子馆在该地区的影响力。

三、活动内容1. 饺子品尝活动为了让更多的顾客亲自品尝到我们饺子馆的美味饺子，我们计划举办一次饺子品尝活动。

活动期间，顾客可免费品尝我们饺子馆的特色饺子，同时还可获得一杯免费的饮品，并有机会参与抽奖活动，赢取饺子馆的代金券和纪念礼品。

为了吸引更多的顾客参与活动，我们将在社交媒体上进行宣传，并且配合店内的宣传海报和宣传单张。

2. 饺子制作体验课程为了增加顾客的互动性和参与感，我们计划开设饺子制作体验课程。

通过课程，顾客将亲自动手制作饺子，学习不同种类饺子的包法和制作技巧。

在课程中，我们将请专业的厨师进行指导，让顾客能够掌握如何制作出美味可口的饺子。

课程的收费标准为每人XX元，包含饺子材料费用和饮品。

3. 饺子节日折扣活动为庆祝重要的中国传统节日，我们计划推出特别的饺子节日折扣活动。

在节日期间，顾客购买指定数量的饺子将享受特别折扣，同时还可获得店内准备的特色小礼品。

通过这一系列的折扣活动，我们将吸引更多的顾客前来品尝美味的饺子，并增加销售量。

4. 饺子馆会员计划为了提高顾客的复购率和忠诚度，我们计划推出饺子馆会员计划。

顾客在消费一定金额后，即可成为会员，享受会员专属优惠，如折扣、积分等。

会员还可参与饺子馆举办的专属活动，获得更多福利和优惠。

该会员计划将通过线上线下渠道进行宣传，并与顾客的个人信息进行关联，方便管理和提供个性化的服务。

四、活动推广1.在社交媒体平台、饺子馆官方网站和其他线上渠道进行活动宣传。

2.制作宣传海报和宣传单张，贴在饺子馆门口、店内及周边地区。

课程编号：03000138北京理工大学2009～2010学年第2学期2008级机械设计基础期末试题A卷一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 在轴系轴向固定设计中，两端单向固定方式适用于（ B ）的场合。

A 支撑跨距大，温升高B 支撑跨距较小，温升不高C 支撑跨距大，轴上安装件有对中要求D 对传动无特别要求2. 齿轮传动的齿面点蚀一般首先发生于齿轮啮合节线附近，是因为（ C ）。

A节线处啮合轮齿对数多齿面接触应力大B节线处啮合轮齿对数少齿面接触应力小C节线处啮合轮齿对数少齿面接触应力大D节线处啮合轮齿对数多齿面接触应力小3. 为避免凸轮实际廓线失真，在设计滚子推杆盘形凸轮机构时，正确方法是（ B ）。

A 增大滚子半径B增加基圆半径C减小基圆半径 D 增加从动件长度4. 普通V带传动的实际传动比与理论传动比不一致的根本原因是（ D ）。

A 带为弹性体发生弹性变形从而引起打滑B大小带轮的加工存在误差C 带传动中产生离心力引起带速波动D带传动本身存在的弹性滑动现象5. 在螺纹主要几何参数中，螺纹的公称直径是指（ A ）。

A 螺纹的大径B 螺栓小径C 螺纹中径D 螺纹大径和小径之和的均值6. 当蜗轮为主动件时要实现蜗杆传动自锁条件，应当满足（B ）条件。

A 蜗杆头数为1B 蜗杆导程角小于齿面当量摩擦角C 蜗杆传动比比较大时D 蜗杆导程角大于齿面当量摩擦角二、判断题（本题10分，每小题2分，下面的叙述如果正确填入T，错误填入F）1. 机械动平衡和静平衡实质相同，差别只在于平衡基面数量的不同。

（F ）2. 滚动轴承内圈孔与轴颈配合是采用的基轴制。

（ F ）3. 对心曲柄滑块机构没有急回特性所以不存在运动死点位置。

（F ）4. 有气密性要求的场合多采用可以自锁的三角螺纹。

（ F ）5. 提高蜗杆传动的效率，可以通过采用增加蜗杆头数方法来实现。

（T ）三、（本题8分）计算图示机构的自由度。
