12幅MBR膜工艺经典流程图•MBR膜工艺概述•MBR膜工艺核心设备•12幅经典流程图解析•MBR膜工艺运行管理要点目•MBR膜工艺性能评价与优化建议•MBR膜工艺发展趋势及挑战录MBR 膜工艺概述01MBR膜工艺定义与原理定义MBR（Membrane Bioreactor）膜工艺，又称膜生物反应器，是一种结合传统活性污泥法与膜分离技术的新型污水处理工艺。
原理MBR膜工艺通过膜的高效分离作用，将活性污泥与大分子有机物质截留在反应器内，实现泥水分离和污水净化。
同时，通过曝气装置提供氧气，维持微生物生长和代谢活动，达到去除污染物的目的。
市政污水处理工业废水处理垃圾渗滤液处理畜禽养殖废水处理01020304用于城市生活污水处理，提高出水水质，实现污水回用。
应用于石油、化工、造纸、印染等工业废水处理，降低污染物排放。
用于垃圾填埋场、焚烧厂等产生的垃圾渗滤液处理，减少环境污染。
应用于规模化畜禽养殖场废水处理，实现废水达标排放。
20世纪60年代，MBR 膜工艺开始萌芽，主要应用于小规模污水处理。
初始阶段20世纪80年代至90年代，随着膜技术的不断发展和成本降低，MBR 膜工艺逐渐在市政污水处理领域得到应用。
发展阶段21世纪初至今，MBR 膜工艺不断完善和成熟，应用领域不断拓展，成为污水处理领域的重要技术之一。
成熟阶段MBR 膜工艺核心设备02具有较高的装填密度、较低的价格和较小的占地面积，但易污染、清洗困难且通量衰减较快。
中空纤维膜平板膜管式膜具有优异的抗污染性能、较长的使用寿命和便于清洗维护的特点，但价格相对较高。
具有较高的通量和较好的耐污染性能，但占地面积较大且价格昂贵。
030201膜组件类型及特点曝气装置设计要点曝气量控制根据膜组件类型和规格，合理确定曝气量，以保证膜表面的冲刷效果和氧传递效率。
曝气方式选择可采用穿孔管曝气、微孔曝气或射流曝气等方式，根据实际需求进行选择。
曝气头布局曝气头的布局应均匀、合理，避免出现死角和短流现象。
膜分离的过程
什么是膜分离过程？
膜分离过程是指应用膜作为一种分离材料来处理物质的过程。
它可以帮助在流体中分离出不同的溶质，产生不同的浓度溶液，它的应用涵盖了污水处理、啤酒制造、水质净化等。
膜分离技术的基本原理是：在流体中，膜会有效地过滤细微悬浮物，它们的大小会被膜特定的孔径限制，只有尺寸较小的悬浮物（如颗粒、离子、生物活性物质等）才能通过膜，而大尺寸物质（细菌、反应产物、色素等）则被留在膜的外侧。
因此，可以通过选择膜的孔径，有效地分离出不同粒径的悬浮物，从而实现净化的目的。
膜分离过程包括四个主要步骤：第一步是膜的选择，根据要净化的物质，选择合适的膜材料、孔径大小、孔隙率等；第二步是膜层的渗透，使溶液渗透到膜内，从而实现分离；第三步是洗涤步骤，在洗涤过程中，将被留在膜内侧的粒子、有机物流失掉；第四步则是从膜内收集物质，得到清洗物质。
膜分离过程的优势在于它具有高效率、低成本、无污染等特性，它不仅能节省能源消耗，更可有效地回收有用的资源，是目前大多数分离处理过程的理想选择。
- 1 -。
中药提取液的膜分离工艺膜分离技术是近几十年发展起来的分离技术，以其常温操作、多数过程无相变、能耗低、分离效率高等特点，在许多领域获得应用，也已用于中药行业。
有较多报道采用超滤对中药提取液进行精制，以达到澄清、除杂的目的。
本试验拟将一有较好临床效果的复方中药煎煮液，开发成为颗粒剂产品。
随着中药理论和制剂技术的发展，传统的水提醇沉法除杂已暴露出一些缺点；且本复方中有石膏无机成分，又含活性成分如生物碱、甙类、黄酮类、酚类等，分子量都小于1000，采用醇沉法可能使其损失较大。

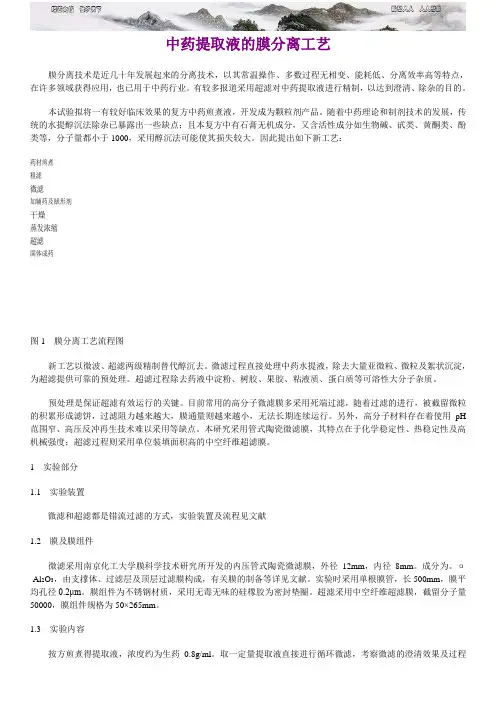

因此提出如下新工艺：药材煎煮粗滤微滤加辅药及赋形剂干燥蒸发浓缩超滤固体成药图1 膜分离工艺流程图新工艺以微波、超滤两级精制替代醇沉去。
微滤过程直接处理中药水提液，除去大量亚微粒、微粒及絮状沉淀，为超滤提供可靠的预处理。
超滤过程除去药液中淀粉、树胶、果胶、粘液质、蛋白质等可溶性大分子杂质。
预处理是保证超滤有效运行的关键。
目前常用的高分子微滤膜多采用死端过滤，随着过滤的进行，被截留微粒的积累形成滤饼，过滤阻力越来越大，膜通量则越来越小，无法长期连续运行。
另外，高分子材料存在着使用pH 范围窄、高压反冲再生技术难以采用等缺点。
本研究采用管式陶瓷微滤膜，其特点在于化学稳定性、热稳定性及高机械强度；超滤过程则采用单位装填面积高的中空纤维超滤膜。
1 实验部分1.1 实验装置微滤和超滤都是错流过滤的方式，实验装置及流程见文献1.2 膜及膜组件微滤采用南京化工大学膜科学技术研究所开发的内压管式陶瓷微滤膜，外径12mm，内径8mm。
成分为。
α-Al2O3，由支撑体、过滤层及顶层过滤膜构成，有关膜的制备等详见文献。
实验时采用单根膜管，长500mm，膜平均孔径0.2μm。
膜组件为不锈钢材质，采用无毒无味的硅橡胶为密封垫圈。
超滤采用中空纤维超滤膜，截留分子量50000，膜组件规格为50×265mm。
1.3 实验内容按方煎煮得提取液，浓度约为生药0.8g/ml。
