20座无轨胶轮运人车技术参数

矿井采用斜井开拓，其中副斜井倾角6.5°，井下大巷沿煤层布置，巷道倾角1～5.5°。

井下辅助运输主要是运送掘进煤、矸石、材料和人员等，（1）5t无轨胶轮车选择由于本矿井田范围大，为了提高效率，减少无轨胶轮车往返次数，设计选用WC5E型无轨胶轮车担负从地面到井下工作面、掘进面的材料、设备运输任务，其负载能力5t，外型尺寸：6366*1900*2000mm，最大时速30km/h。

无轨防爆胶轮车数量计算过程如下：① 单空车运行时间：t1=空车运行距离/空车运行速度=7.0km/30km/h=14min② 单重车运行时间：t2=重车运行距离/重车运行速度=7.0km/14km/h=30min③ 平均装车时间：t3=负载能力/装车速度=5t/0.9t/min=5.6min④ 平均卸料时间：t4=5min⑤ 单车拉运一次料所需时间：t=t1+t2+t3+t4=54.6(min/次)⑥ 单车每小时往返次数：C=60/54.6=1(次/h·车)⑦ 每日净提升时间16小时，单车运输煤炭：16h/日×1.1次/车·h×5t/次=88t/日·车⑧每天运量约为189t，共需车辆：189t/88×1.2=1.79辆)，取2辆，备用车1辆，全矿共需3辆WC5E型防爆胶轮车。

式中:1.2为运输不均衡系数。

（2）3t无轨胶轮车选择设计选用机动灵活的WCJS3Y型无轨胶轮车担负井下支护铺底等材料及中小型设备任务。

设备台数按下式计算：N=Q×t/T b×Qd式中：N——无轨胶轮车数量，辆；Q——矿井每天运，t/d；t——车辆平均往返时间，hT b——每天工作时间；Q d——无轨胶轮车额定载重量，按3t计。

则N=216×1.0/18×3=4(辆)，取1辆,配合5t车使用。

（3）运人车辆根据井下工作人员数量和所有采区工作人员一次运送到位的原则，配备WC20R型20人座人员运输车1辆。

1、WC3J(A)型无轨胶轮车车辆类型平头自卸三开货箱式厂牌/型号 WC3J车身颜色白色车辆外廓尺寸（长×宽×高）（mm）4500×1630×2130总质量 3200kg最小转弯半径内侧 3800mm；外侧 6000mm额定载质量 3000 kg额定乘员数 2 人发动机型号 BR490DFB发动机功率 20kW发动机排量 2.54L燃料种类柴油最大爬坡度 14 度最小离地间隙 160 mm满载车速Km/h一档 7 二档 12 三档 20四档 30 五档 40 倒档 6驱动方式 4×2后双轮驱动燃油箱容量 20.8L防爆指标排气温度≤ 67 ℃；柴油机表面温度≤ 147 ℃；冷却液温度≤ 95 ℃轴距 2560mm轮距前轮1300mm 后轮1240mm轮胎数与种类轮胎数 6 个充气轮胎变矩器形式手动车辆用途载货自卸时举升高度 3600mm转向器动力转向行车制动形式液压制动制动距离≤8m其他配置车载瓦斯报警仪柴油发动机保护装置2、WCJS3Y型无轨胶轮车车辆型号 WCJS3Y车身颜色白色车辆外廓尺寸（长×宽×高）7000*1400*2000总质量 3500kg最小转弯半径内侧 4750mm；外侧 6500mm额定载质量： 3000 kg额定乘员数： 2 人发动机型号 TZ4108DFB发动机功率 45kW系统电压 24V燃料种类柴油最大爬坡度 12度最小离地间隙 220 mm满载车速Km/h 20起动方式隔爆型电启动燃油箱容量 80L防爆指标排气温度≤ 70 ℃；柴油机表面温度≤ 150 ℃；冷却水温度≤ 95 ℃轴距： 3600 mm轮距： 1100mm轮胎数与种类轮胎数 4 个轮胎型号充气轮胎变速器形式手动车辆用途载货驱动形式四轮驱动转向器动力转向驻车制动方式常闭式弹簧制动行车制动方式液压制动其他配置车载瓦斯报警仪柴油发动机保护装置3、WCJ8E型无轨胶轮车车辆类型物料运送车车辆型号 WCJ8E最大牵引力 60kN车身颜色白色车辆外廓尺寸（长×宽×高）（mm）6420×1900×2180车厢内部尺寸（长×宽×高）（mm） 3150×1810×600车厢底部离地高度（mm） 1100总质量 6500kg最小转弯半径内侧 4500mm；外侧 6500mm额定载质量 8000 kg额定乘员数 1 人排放指标CO≤0.1%NOx≤0.08%发动机型号 6108DFB发动机功率 75 kW发动机排量 6.87L燃料种类柴油最大爬坡度 14 度最小离地间隙 180 mm满载车速Km/h前进挡：一档 7.2 二档 14.1 三档 26倒档：一档 7.4 二档 14.6 三档26.9起动方式隔爆型电启动燃油箱容量 90 L液压油箱容量 95 L防爆指标排气温度≤ 70 ℃；柴油机表面温度≤ 150 ℃；冷却液温度≤ 93±2 ℃轴距 3300mm轮距 1650mm轮胎数与种类轮胎 4个轮胎型号 8.25-20 填充轮胎变速器形式手动车辆用途载货自卸时举升高度 3100mm转向器动力转向行车制动形式液压双回路湿式制动驻车制动方式弹簧制动、液压松闸其他配置车载瓦斯报警仪柴油发动机保护装置4、WC24R型无轨胶轮车车辆类型人员运送车车辆型号 WCJ24R最大牵引力 60kN车身颜色白色车辆外廓尺寸（长×宽×高）（mm）8070×1900×2200总质量 8800kg最小转弯半径内侧 5000mm；外侧 7800mm人车额定乘员数 24 人排放指标CO≤0.1%NOx≤0.08%发动机型号 TZ6108DFB发动机功率 75 kW发动机排量 2.54L燃料种类柴油最大爬坡度 12 度最小离地间隙 180 mm满载车速Km/h前进挡：一档 7.2 二档 14.1 三档 26倒档：一档7.4 二档14.6 三档26.9起动方式隔爆型电启动燃油箱容积 90 L防爆指标排气温度≤ 70 ℃；柴油机表面温度≤ 150 ℃；冷却液温度≤ 93±2 ℃轴距 4500 mm轮距 1572mm轮胎数与种类轮胎 4个轮胎型号 8.25-20 填充轮胎变速器形式手动车辆用途载人转向器动力转向行车制动形式湿式制动驻车制动方式弹簧制动、液压制动其他配置车载瓦斯报警仪柴油发动机保护装置。

井下防爆无轨胶轮车由于它无轨道的限制, 具有适应性强、机动灵活性好、安全高效的特点。

在美国、英国、澳大利亚、南非等产煤大国普遍使用。

在过去几十年, 我国绝大多数矿井, 辅助运输传统使用轨道运输系统, 牵引为电机车、滚筒绞车、无极绳绞车接力运输方式, 它存在着运行环节多、速度慢、用人用机多、效率低、机动性和适应性差等问题, 是制约着我国煤矿向生产现代化迈进的一个重要方面。

这样做既保证了安全仪器的准确性, 又减少了矿井的经济负担, 使救护队的工作更受大家的理解和支持。

4) 承担安全技术培训工作。

救护队除了承担自救互救外, 还可针对部分煤矿特别是乡镇煤矿安全工作不正常的情况, 承担起煤矿部分安全培训工作, 特别是“三违”人员的教育工作, 促进职工安全素质的提高, 减少煤矿事故发生的频率。

113 制定队员转岗培训制度, 抓好技能储备, 解决好队员后顾之忧分配方式改革后, 救护队员与采掘工的收入差距明显拉大, 加上老队员退役后的安置问题难以解决, 影响队员的工作积极性以及救护队伍的稳定。

通过实行技能储备可解决队员的后顾之忧。

制定队员转岗培训制度, 对即将转岗的老队员, 根据本人的意愿, 选择驾驶、电器修理等技术工种, 进行转岗前培训, 使他们在退出救护队伍之前能掌握一门专业技能。

将救护队员转岗培训列入职工的安全培训计划, 可充分体现出各级领导对救护工作的重视, 使救护指战员受到鼓舞, 感到救护工作的光荣和自豪, 将更加珍惜自己的工作岗位。

各级救护主管部门也要积极创造条件, 让救护指战员多参与企业的安全管理工作, 如参加安全检查、事故调查、安全技措工程的设计审查等, 使他们成为安全管理的行家。

同时, 也要积极向组织部门举荐, 让救护指战员到其它重要的工作岗位发挥作用, 使救护队成为培养企业安全管理人才的一个重要基地。

救护队员后顾之忧的解决, 有利于开展技术练兵, 提高队伍的战斗力, 促进救护队伍的稳定发展。

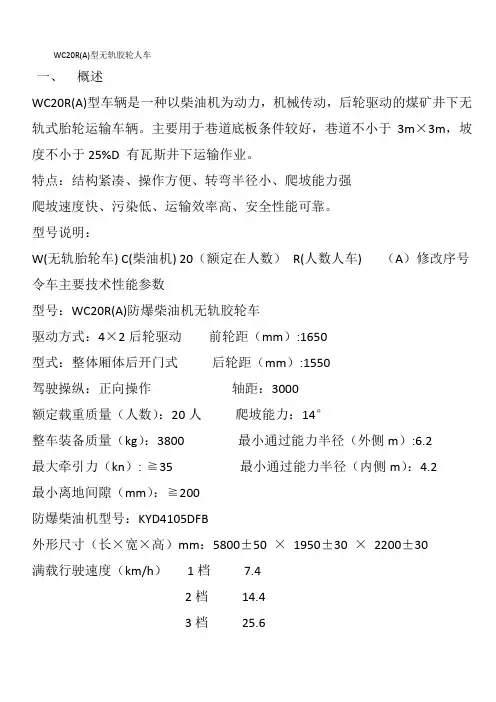

WC20R(A)型无轨胶轮人车一、概述WC20R(A)型车辆是一种以柴油机为动力，机械传动，后轮驱动的煤矿井下无轨式胎轮运输车辆。

主要用于巷道底板条件较好，巷道不小于3m³3m，坡度不小于25%D 有瓦斯井下运输作业。

特点：结构紧凑、操作方便、转弯半径小、爬坡能力强爬坡速度快、污染低、运输效率高、安全性能可靠。

型号说明：W(无轨胎轮车) C(柴油机) 20（额定在人数）R(人数人车) （A）修改序号令车主要技术性能参数型号：WC20R(A)防爆柴油机无轨胶轮车驱动方式：4³2后轮驱动前轮距（mm）:1650型式：整体厢体后开门式后轮距（mm）:1550驾驶操纵：正向操作轴距：3000额定载重质量（人数）：20人爬坡能力：14°整车装备质量（kg）：3800 最小通过能力半径（外侧m）:6.2最大牵引力（kn）:≧35 最小通过能力半径（内侧m）：4.2最小离地间隙（mm）：≧200防爆柴油机型号：KYD4105DFB外形尺寸（长³宽³高）mm：5800±50 ³1950±30 ³2200±30满载行驶速度（km/h）1档7.42档14.43档25.64档35（容载）倒档8平道制距离m：≦8排放指标：CO≦0.1% NO x≦0.08%2、防爆柴油机主要技术参数型号：KYD4105DFB额定功率/转速（km/min）：50/3000最大扭矩/转速（N²m/ r/min）:220/2200排放指标：CO≦0.1% NO x≦0.08%排量（L）：4.087 缸径/行程（mm）:105/118启动方式：防爆电启动废气净化方式：水洗式3、进排气防爆及排气净化装置进气防爆装置：不锈钢片式进气防爆阻火器排气防爆及净化装置：双波向轮管连接排气管，水洗箱和排气防爆阻火器4、传动系统离合器型式：12〞单片式防爆型变速箱：型号：17kyD-00020速比：1档：i=6.802 2档：i=3.7673档：i=2.86 4档：i=1.424 倒档：i=6.154驱动桥：前桥：HF1069转向桥，转向角38°，前束2-4mm,前桥配单胎后桥：HFD1080驱动桥，型式为单线双曲线圆锥螺旋齿轮传动，后桥配双胎。
