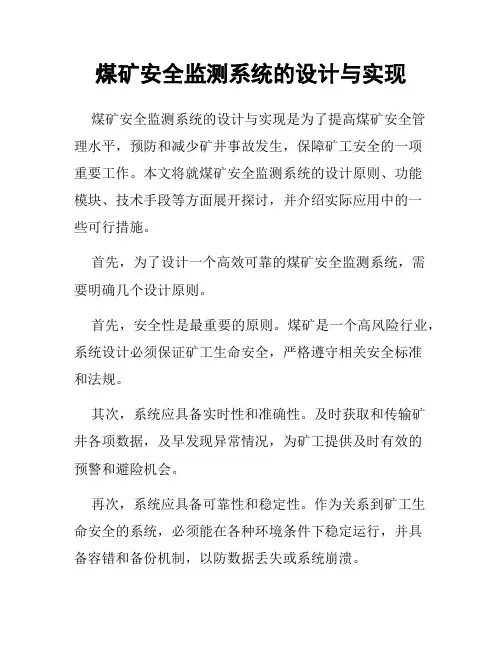

煤矿安全监测系统的设计与实现煤矿安全监测系统的设计与实现是为了提高煤矿安全管理水平，预防和减少矿井事故发生，保障矿工安全的一项重要工作。
本文将就煤矿安全监测系统的设计原则、功能模块、技术手段等方面展开探讨，并介绍实际应用中的一些可行措施。
首先，为了设计一个高效可靠的煤矿安全监测系统，需要明确几个设计原则。
首先，安全性是最重要的原则。
煤矿是一个高风险行业，系统设计必须保证矿工生命安全，严格遵守相关安全标准和法规。
其次，系统应具备实时性和准确性。
及时获取和传输矿井各项数据，及早发现异常情况，为矿工提供及时有效的预警和避险机会。
再次，系统应具备可靠性和稳定性。
作为关系到矿工生命安全的系统，必须能在各种环境条件下稳定运行，并具备容错和备份机制，以防数据丢失或系统崩溃。
其次，系统应具备可扩展性和可定制性。
不同矿井在煤矿安全方面面临的问题和需求不尽相同，系统应具备可根据实际情况进行修改和扩展的能力。
接下来，需要考虑煤矿安全监测系统的功能模块。
一个完善的系统应包括以下几个关键模块：首先，传感器模块。
传感器模块用于获取矿井内的各项数据，如气体浓度、温度、湿度、风速、地应力等，这些数据可以通过实时采集并传输到监测系统中进行分析和处理。
其次，数据处理与分析模块。
该模块用于对传感器采集到的数据进行处理和分析，并生成相应的报表和图表，以便矿井管理人员了解矿井内的情况，并及时做出相应的决策。
再次，预警与报警模块。
该模块用于监测系统对异常情况进行预警和报警，当矿井内出现可疑情况时，系统可以通过声光报警和短信通知相关人员，以便及时采取措施应对。
最后，可视化显示模块。
该模块通过界面直观地展示矿井各项数据和监测结果，使矿井管理人员能够直观地了解矿井情况，方便进行数据分析和决策。
在具体实施煤矿安全监测系统时，可以采用以下几种技术手段：首先，利用无线传感器网络技术。
无线传感器网络可以实现对煤矿各处的数据采集，避免布线困难和设备安装的局限性，具备低功耗、无线传输等特点。
煤矿安全监测监控系统设计方案1. 引言随着煤矿行业的快速发展，煤矿安全问题越来越引起人们的关注。
为了保障煤矿工人的生命安全和煤矿设备的正常运行，煤矿安全监测监控系统成为一项必不可少的技术手段。
本文将介绍一个基于现代信息技术的煤矿安全监测监控系统设计方案。
2. 设计目标本煤矿安全监测监控系统的设计目标包括：•提供实时监测和报警功能，及时掌握煤矿内的安全状况；•实现对煤矿设备的远程监控和控制，减少人工操作和人力资源的成本；•支持数据采集、存储、处理和分析，为决策提供科学依据；•支持对历史数据的查询和分析，帮助煤矿管理者优化运营模式；•设计稳定可靠、易于部署和维护的系统。
3. 系统架构本煤矿安全监测监控系统采用分布式架构，主要包括以下模块：•传感器模块：负责采集煤矿各项数据，如温度、湿度、气体浓度等；•数据传输模块：使用无线通信技术将采集到的数据传输至服务器；•服务器模块：存储、处理和分析传感器采集的数据，并提供给用户访问；•视频监控模块：通过摄像头实现对煤矿设备和工作人员的远程监控；•报警模块：实时监测数据，并在发生异常情况时通过警报或短信及时报警。
4. 系统功能4.1 实时监测和报警通过传感器模块采集的数据可以实时传输至服务器模块，通过数据处理和分析可以及时掌握煤矿内的安全状况。
当煤矿内出现异常情况时，系统将通过报警模块发送警报或短信通知相关人员，以便及时采取措施避免事故发生。
4.2 远程监控和控制通过视频监控模块，煤矿设备和工作人员的情况可以实时展示给相关管理人员，实现对矿井内部的远程监控。
此外，系统还可以实现对部分设备的远程控制，减少人工操作和人力资源的成本。
4.3 数据采集和存储系统中的传感器模块负责采集各项数据，并通过无线通信技术将数据传输至服务器模块。
服务器模块将采集到的数据进行存储，确保数据的完整性和安全性。
4.4 数据处理和分析服务器模块对传感器采集的数据进行处理和分析，实现对数据的实时监测、查询和分析。
名目第一节概述2一、设置安全监测系统的必要性2二、安全监测监控系统设置的条件和要求2三、开采技术条件和安全条件3其次节安全监测、监控设备选择4一、监测、监控设备选型原则4二、监测监控系统选择及简介5第三节地面中心站及主要设备7井下监测点布置7一、地面中心站的设置7二、主要设备9第四节井下监测监控分站设置9一、分站设置的原则9二、功能10三、分站设置及型号、数量10第五节井下监测点布置11一、瓦斯传感器〔GJ4/100〕11二、风速传感器的设置〔KG3088〕14三、风压传感器的设置(KG3033)15四、温度传感器的设置15五、开关量传感器的设置15六、掘进工作面局部通风机的风筒末端宜设置风筒传感器。
〔GY15型〕15七、馈电状态传感器的设置(GKT127V～660V)15第六节传输设备及器材选型17一、传输设备及器材选型的原则17二、传输设备及器材型号和数量18第七节治理制度18一、治理机构和人员培训18二、监测系统治理制度18第一节概述一、设置安全监测系统的必要性XX 煤矿矿井设计生产力量6 万t/a，按低瓦斯矿井设计，煤尘无爆炸性危急；煤层无自燃倾向性水文地质条件简洁。
但井下采掘工作面多，巷道远，运输、通风、排水、供配电系统简单，因此矿井设置安全监测监控系统，对矿井安全实施全方位的监控是格外必要的。
二、安全监测监控系统设置的条件和要求1、监测监控系统设置的条件在煤矿生产过程中，为了保证矿井的安全生产，依据《煤矿安全规程》第一百五十八条规定，全部矿井必需装备矿井安全监控系统。
矿井安全监控系统的安装、使用和维护必需符合《煤矿安全规程》、《煤炭工业小型矿井设计标准》、《煤矿安全监测监控系统及检测仪器使用治理标准》和相关规定的要求。
2、监测监控系统设置的要求（1）监测监控系统设置的要求系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、掌握等功能，用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速〔风量〕、负压、风门状态、馈电状态、设备开停、主要通风机开停、局部通风机开停、通风机总负压、水泵开停、烟雾、温度等，并实现甲烷超限声光报警、断电和甲烷风电闭锁掌握等。
YF-ED-J2458可按资料类型定义编号煤矿安全监控系统设计探讨实用版Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.（示范文稿）二零XX年XX月XX日煤矿安全监控系统设计探讨实用版提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
鉴于煤矿生产环境的特殊性，其生产过程的安全性也就显得尤为重要，而煤矿安全监控系统正是煤矿诸多安全措施中最为重要的一种。
煤矿安全监控系统能实时、准确地反映井下环境状况，并能在瓦斯超限时发出声光报警，同时切断相关设备电源，预防事故发生。
下面笔者从设备选型、系统设计及监控设备布点等三方面，来探讨煤矿安全监控系统设计。
一、设备选型在煤矿安全监控系统设备选择过程中应始终遵循以下几个原则：（1）系统设备应是通过国家技术监督局认证、经过有关部门检验，取得“MA标志准用证”的产品，并符合《AQ6201-2006》、《煤矿安全规程》、《煤炭工业矿井设计规范》及其它规程、规范、标准的要求；（2）系统选型应结合煤矿的实际情况，考虑设备的可靠性、先进性、开放性及可扩展性等特性，以满足矿井对监控信息有效获得的需要，同时要考虑矿井近、远期发展以及产品的技术更新情况，以减少重复投资；（3）考虑技术先进性的同时，还应结合矿井规模、建设条件等实际情况，考虑系统设备的经济合理性。
二、系统设计煤矿安全监控系统设计应符合《AQ1029-2007》、《煤矿安全规程》、《煤炭工业矿井设计规范》及其它规程、规范的要求。
煤矿安全监测系统设计摘要：煤作为重要能源，它的安全生产非常重要。
近年来，煤矿安全事故频发，给社会带来巨大危害和经济损失，因此如何降低安全事故发生率、保障矿工生命安全已成为一个重大课题。
对生产过程进行精益控制，对于减少生产经营风险至关重要，而远程安全监控系统正是解决这一难题的有效途径。
煤矿周围环境复杂多变，现场狭小，传统母线电缆信号传输的监控方式不够灵活，膨胀性能差，故障查找难度大。
基于此，对煤矿安全监测系统设计进行研究，以供参考。
关键词：煤矿；安全监测系统；设计引言国家政策强调将智能化技术和煤炭产业融合发展，以促进煤矿智能化水平的提升，推动煤炭工业的高质量发展。
针对煤矿安全监测，国家提出了安全监测监控方针，坚持先抽后采，以风定产，通过应用网络技术，改造煤矿监测监控系统，实现矿井集约化高效生产，提升煤炭系统安全管理水平，形成良性循环态势。
1煤矿安全监察系统建设目标与要求以确保煤矿井下生产安全，监控系统要求对各类开关，模拟器进行实时采集与加工、声光报警及应急处置。
在地面上安装了1个或多个传感器，将这些传感器通过网络与上位机相连，实现信息交互，从而完成对整个矿井内设备的状态检测及保护功能。
以确保地下环境安全可控。
通过无线通信技术将数据传输到远程服务器上，并在服务器端建立数据库以管理整个矿井的运行状态。
由于井下环境复杂，因此在应用过程中需要对其进行合理组网设计。
本发明易于对地下无线传感器网络拓扑结构进行快速调节，且安全便捷。
同时，由于节点数量众多，容易造成局部拥塞而导致数据传输延迟过大。
因此采用ZigBee网络。
2煤矿安全监控系统优势所在煤矿安全监控系统是针对煤矿生产环境进行监控、预警和管理的技术系统，如今在煤矿井下生产中已经成为必不可少的设备。
其主要功能包括：煤矿生产现场视频监控、气体监测、火灾监测、环境温湿度监测、安全培训等，从技术、安全性、成本、厂家服务方面都为安全生产起到了保驾护航的作用。
在技术方面，煤矿安全监控系统采用先进的传感器、监测设备和网络通信技术，实现了数据的采集、传输、处理和分析，可以实时监测煤矿生产环境的变化，并及时预警。
煤矿安全监测监控系统设计方案煤矿安全是一个事关国家民生和经济发展的重要领域。
近年来，随着煤矿相关事故频频发生，保障煤矿安全已经成为亟待解决的问题。
为了提高煤矿安全管理水平，建立一套完善的煤矿安全监测监控系统，成为了迫切需要解决的任务。
煤矿安全监测监控系统，顾名思义即是通过对煤矿各项重要数据进行实时监测和控制，旨在及早发现和预警煤矿安全隐患，及时采取措施，以防止煤矿事故的发生。
这样的系统需要兼具高效性、准确性和稳定性，以应对复杂多变的煤矿工作环境。
在系统设计方面，首先需建立一个全面的监测指标体系，将煤矿安全监测对象、区域、过程等各个关键要素进行明确划分。
监测指标可能包括瓦斯浓度、矿震震级、温度、湿度、二氧化碳浓度等，并根据不同煤矿的特点进行相应的调整和优化。
监测指标的建立需要与现实情况相结合，利用先进的传感器、仪器设备进行实时采集和传输。
其次，在监测平台设计上，为了方便操作和管理，需要建立一套完整的软件系统和用户界面。
该系统可以包括数据可视化显示、实时报警、历史数据查询等功能，以满足不同用户的需求。
同时，为提高系统的稳定性，还需建立完善的备份和恢复机制，确保系统数据的完整性和可靠性。
然而，仅有监测和监控还不足以保障煤矿的安全。
针对可能存在的安全隐患，例如瓦斯爆炸、坍塌等，还需通过智能预警和控制系统进行应对。
这种系统可以通过分析监测数据，通过预测模型和算法，提前预警潜在的安全风险。
同时，在有紧急事件发生时，该系统能够自动地触发报警和关闭相关设备等紧急措施。
值得一提的是，为了更好地管理和维护煤矿安全监测监控系统，还需要建立一套完善的管理流程和机构。
这个机构可以由煤矿管理部门和相关专家共同组成，负责监督和指导煤矿安全监测系统的建设和运行。
此外，还可以通过联网和信息化手段，将各个监测点的数据进行集中管理和分析，以提高整体的安全管理水平。
煤矿安全监测监控系统设计方案的实施，将有助于提高煤矿安全水平，减少煤矿事故的发生。

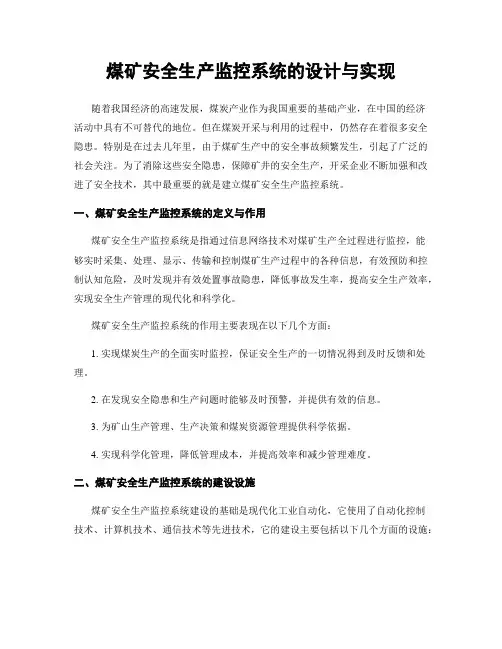

煤矿安全生产监控系统的设计与实现随着我国经济的高速发展，煤炭产业作为我国重要的基础产业，在中国的经济活动中具有不可替代的地位。
但在煤炭开采与利用的过程中，仍然存在着很多安全隐患。
特别是在过去几年里，由于煤矿生产中的安全事故频繁发生，引起了广泛的社会关注。
为了消除这些安全隐患，保障矿井的安全生产，开采企业不断加强和改进了安全技术，其中最重要的就是建立煤矿安全生产监控系统。
一、煤矿安全生产监控系统的定义与作用煤矿安全生产监控系统是指通过信息网络技术对煤矿生产全过程进行监控，能够实时采集、处理、显示、传输和控制煤矿生产过程中的各种信息，有效预防和控制认知危险，及时发现并有效处置事故隐患，降低事故发生率，提高安全生产效率，实现安全生产管理的现代化和科学化。
煤矿安全生产监控系统的作用主要表现在以下几个方面：1. 实现煤炭生产的全面实时监控，保证安全生产的一切情况得到及时反馈和处理。
2. 在发现安全隐患和生产问题时能够及时预警，并提供有效的信息。
3. 为矿山生产管理、生产决策和煤炭资源管理提供科学依据。
4. 实现科学化管理，降低管理成本，并提高效率和减少管理难度。
二、煤矿安全生产监控系统的建设设施煤矿安全生产监控系统建设的基础是现代化工业自动化，它使用了自动化控制技术、计算机技术、通信技术等先进技术，它的建设主要包括以下几个方面的设施：1. 传感器和测控设备：煤矿接入各种传感器及测控设备，将矿井内部或矿井周边的数据传输到监控系统，如传感器、信号放大器、信号侦听器、温度、湿度、粉尘、氯化物等多种类型的传感器。
2. 数据采集设备：这些设备负责将传感器和测量设备产生的信号进行采样，并将采样数据通过网络传输至计算机系统。
3. 软硬件平台：协同办公、BIM模型、物联网、云计算技术等，能够满足煤炭企业在数据处理、存储、管理方面的需求。
4. 信息管理系统：包括可视化监测系统、数据分析系统、安全预警和处理系统、管理报表生成系统、SCADA系统等，实现对煤炭生产全过程的监控、管理和控制。
煤矿安全监控系统设计方案
实现多台联网监控设备集中控制管理，达到多个前端的同时监看、各前端报警的自动上传及多个前端的语音对讲等功能。
适用于采用多台大华系列监控设备的系统。
●客户端软件详细介绍
主要功能：与中心管理服务器配套使用。
本软件是一个功能强大的中控软件，集多窗口，多用户，多语言，DIY界面，语音对讲，分级电子地图，报警中心，兼容其它扩展产品，单机直连设备客户端等功能为一体。
软件具有电子地图功能，界面友好，操作简单，可方便的进行布设防及权限设置。
如果具备权限，可以实现普通客户端实现的所有功能。
此外还具备：a、可同时登陆多台前端主设备进行多画面监视；b、可选择不同前端主设备的不同画面进行轮巡；c、具备多级电子地图监控功能；d、具备与各个前端对讲的功能；e、报警中心提示功能。
●软件透明度
如买方需要对系统进行二次开发或与其它系统进行连接时，本公司将提供客户端软件相应规约，接口参数。
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日煤矿安全监控系统设计探讨简易版煤矿安全监控系统设计探讨简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
鉴于煤矿生产环境的特殊性，其生产过程的安全性也就显得尤为重要，而煤矿安全监控系统正是煤矿诸多安全措施中最为重要的一种。
煤矿安全监控系统能实时、准确地反映井下环境状况，并能在瓦斯超限时发出声光报警，同时切断相关设备电源，预防事故发生。
下面笔者从设备选型、系统设计及监控设备布点等三方面，来探讨煤矿安全监控系统设计。
一、设备选型在煤矿安全监控系统设备选择过程中应始终遵循以下几个原则：（1）系统设备应是通过国家技术监督局认证、经过有关部门检验，取得“MA标志准用证”的产品，并符合《AQ6201-2006》、《煤矿安全规程》、《煤炭工业矿井设计规范》及其它规程、规范、标准的要求；（2）系统选型应结合煤矿的实际情况，考虑设备的可靠性、先进性、开放性及可扩展性等特性，以满足矿井对监控信息有效获得的需要，同时要考虑矿井近、远期发展以及产品的技术更新情况，以减少重复投资；（3）考虑技术先进性的同时，还应结合矿井规模、建设条件等实际情况，考虑系统设备的经济合理性。
二、系统设计煤矿安全监控系统设计应符合《AQ1029-2007》、《煤矿安全规程》、《煤炭工业矿井设计规范》及其它规程、规范的要求。
煤矿安全监控系统具有模拟量、开关量累计量采集、传输、存储、处理、显示、打印、声光报警、断电控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制；系统由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
按功能分，煤矿安全监控系统设备又分为三大部分，即地面中心站、分站、各种测控设备及传输电缆等。
地面中心站应配有两台以上监控主机，互为热备用，另外还应配备打印机、UPS电源、传输接口、交换设备、存储设备及显示终端等；系统应使用独立的传输电缆或光缆，电（光）缆入井处应装设避雷装置；分站分布在工作面、掘进头及通风机房等处；各种测控设备分布在矿井生产及环境的各个环节，采集的数据通过分站上传至中心站，并通过风站实现甲烷超限声光报警、断电和甲烷风电闭锁控制。
三、监控设备布置监控设备布置是煤矿安全监控系统设计的重点，是有效实现系统功能的重要环节。
下面笔者将按照《煤矿安全规程》、《AQ1029-2007》及其它相关规程规范的要求，并结合煤矿实际，以矿井各生产环节为顺序，详细说明监控设备的布置，包括放置地点、报警值、断电值及复电值等。
一、采煤工作面传感器选型及配置1、传感器类型、数量、位置在采煤工作面上隅角设瓦斯传感器1个，在工作面回风顺槽距工作面不超过10m处设瓦斯传感器各1个；在工作面回风顺槽靠近回风巷10-15m的范围内分别设瓦斯、风速传感器各1个，如果是自燃矿井，此处还应增加一氧化碳、温度传感器各一个；在工作面进风顺槽工作面移变处设馈电、设备开停传感器若干个用于监测工作面主要设备的开停和馈电状态；煤与瓦斯突出矿井或工作面回风顺槽长度超过1000米的高瓦斯矿井，则应在工作面回风顺槽中部设置瓦斯传感器1个；煤与瓦斯突出矿井，还应在工作面进风顺槽设置瓦斯传感器1个；采用串联通风的采煤工作面，被串工作面的进风巷应设置瓦斯传感器1个；有专用排瓦斯巷的工作面，必须在专用排瓦斯巷靠近回风巷10-15m的范围内分别设瓦斯传感器1个，同时在回风大巷混合回风流10-15m的范围内分别设瓦斯传感器1个。
为及时监测回采工作面的环境参数变化情况，采煤工作面设置的传感器应尽量靠近工作面设置。
为保证采煤工作面回风顺槽传感器能正确反映瓦斯、一氧化碳含量，回风巷瓦斯传感器应设置在瓦斯等有害气体与新鲜风流混合均匀，且风流稳定的位置。
2、各类瓦斯传感器的报警、断电、复电值1）当工作面及上隅角瓦斯浓度达以下数值时，分别进行报警、断电、复电。
≥1.0%CH4 报警≥1.5%CH4 断电＜1.0%CH4 复电断电范围：工作面及其回风巷内全部非本质安全型电气设备。
2）当工作面回风顺槽瓦斯浓度达以下数值时，分别进行报警、断电、复电。
≥1.0%CH4报警≥1.0%CH4断电＜1.0%CH 复电断电范围：工作面及其回风巷内全部非本质安全型电气设备。
3）当高瓦斯、煤与瓦斯突出矿井采煤工作面进风巷瓦斯浓度达以下数值时，分别进行报警、断电、复电。
≥0.5%CH4报警≥0.5%CH4断电＜0.5%CH 复电断电范围：进风巷内全部非本质安全型电气设备。
4）当采用串联通风的被串采煤工作面进风巷瓦斯浓度达以下数值时，分别进行报警、断电、复电。
≥0.5%CH4报警≥0.5%CH4断电＜0.5%CH 复电断电范围：被串采煤工作面及其进回风巷内全部非本质安全型电气设备。
5）当专用排瓦斯巷瓦斯浓度达以下数值时，分别进行报警、断电、复电。
≥2.5%CH4报警≥2.5%CH4断电＜2.5%CH 复电断电范围：工作面内全部非本质安全型电气设备。
6）当专用排瓦斯巷的采煤工作面混合回风流处瓦斯浓度达以下数值时，分别进行报警、断电、复电。
≥1.0%CH4报警≥1.0%CH4断电＜1.0%CH 复电断电范围：工作面内及其回风巷内全部非本质安全型电气设备。
3、一氧化碳传感器的报警浓度为0.0024%CO。
4、采煤工作面温度传感器的报警值为300C。
二、掘进工作面传感器选型及配置1、传感器类型、数量、位置在瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面混合风流处设置甲烷传感器1个，在工作面回风流中设置甲烷传感器1个；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器1个；在局部通风机风筒末端设风筒传感器1个。
在高瓦斯和煤与瓦斯突出矿井双巷掘进工作面5米范围内及其回风巷设置甲烷传感器各1个；在工作面混合回风流处设置甲烷传感器1个。
高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时，必须在掘进巷道中部增设甲烷传感器。
瓦斯传感器应垂直悬挂，距顶板不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、各类传感器的报警、断电、复电1）当掘进工作面瓦斯浓度达到以下值时,分别进行报警、断电、复电。
≥1.0%CH4 报警≥1.5%CH4 断电＜1.0%CH4 复电断电范围：掘进巷道内全部非本质安全型电气设备。
2）当掘进工作面回风流瓦斯浓度达以下值时,分别进行报警、断电、复电。
≥1.0%CH4 报警≥1.0%CH4 断电＜1.0%CH4 复电断电范围：掘进巷道内全部非本质安全型电气设备。
3）采用串联通风的被串掘进工作面局部通风机前瓦斯浓度达以下值时,分别进行报警、断电、复电。
≥0.5%CH4 报警≥0.5%CH4 断电＜0.5%CH4 复电断电范围：被串掘进巷道内全部非本质安全型电气设备。
4）当高瓦斯矿井双巷掘进工作面混合回风流处瓦斯浓度达以下值时,分别进行报警、断电、复电。
≥1.5%CH4 报警≥1.5%CH4 断电＜1.0%CH4 复电断电范围：包括局部通风机在内的双巷掘进巷道内全部非本质安全型电气设备。
5）当高瓦斯和煤与瓦斯突出矿井掘进巷道中部瓦斯浓度达以下值时,分别进行报警、断电、复电。
≥1.0%CH4 报警≥1.0%CH4 断电＜1.0%CH4 复电断电范围：掘进巷道内全部非本质安全型电气设备。
三、其它地点传感器类型、数量及位置1、在一翼回风巷、采区回风巷及总回风巷的测风站内设有风速、瓦斯传感器各1个，自燃矿井还应增设一氧化碳传感器1个。
风速传感器应设置在巷道前后10 m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。
当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号，一氧化碳传感器的报警浓度为0.0024%CO。
2、对井下主要风门开关状态进行监测，设有风门传感器，风门传感器安装在风门处。
4、在煤仓上设瓦斯传感器，当瓦斯浓度达到以下值时,分别进行报警、断电、复电。
≥1.5%CH4 报警≥1.5%CH4 断电＜1.5%CH4 复电断电范围：储煤仓运煤的各类运输设备。
5、在带式输送机滚筒下风侧10-15m处设一氧化碳和烟雾传感器，一氧化碳传感器的报警浓度为0.0024%CO。
6、在井下机电硐室内设温度传感器，报警值为340C。
7、在采煤机上设置机载式甲烷断电仪或便携式甲烷检测报警仪，当瓦斯浓度≥1.0%CH4时报警。
断电范围：采煤机电源。
8、在掘进机上设置机载式甲烷断电仪或便携式甲烷检测报警仪，当瓦斯浓度≥1.0%CH4时报警。
断电范围：掘进机电源。
9、对采煤机、刮板机、掘进机、局扇、主排水泵等主要机电设备配置设备开停传感器和馈电传感器。
为及时监测主要机电设备的工况信息，将开停传感器卡在被控设备的负荷侧电缆上。
10、对通风机的开停及馈电状态进行监测，设有开停传感器2个、馈电传感器2个；在回风井主扇风硐内设风速及负压传感器各1个。
四、结语煤矿安全监控系统设计是一项复杂的系统工程，设计人员必须了解采矿、通风及供配电等专业的知识，又必须熟悉相关规程规范、安全标准及政策法规的要求，同时本专业知识更得熟练掌握，只有这样才能合格地完成煤矿安全监控系统的设计。
