偏心拉伸实验报告

偏心拉伸实验报告实验目的，通过偏心拉伸实验，研究材料在拉伸过程中的变形和破坏特性，了解材料的力学性能。

实验原理，偏心拉伸是指在拉伸试样上施加偏心载荷，使试样在拉伸过程中产生偏心变形，从而引起试样的非均匀应变和破坏。

在偏心拉伸实验中，试样的拉伸变形主要包括轴向拉伸变形和偏心变形。

轴向拉伸变形是指试样在拉伸过程中发生的均匀拉伸变形，而偏心变形是指试样在偏心载荷作用下产生的非均匀应变和破坏。

通过对试样的偏心拉伸实验，可以研究材料的屈服特性、断裂特性和应变硬化特性。

实验步骤：1. 准备拉伸试样和拉伸设备；2. 在拉伸试样上标定偏心位置；3. 施加偏心载荷，进行偏心拉伸实验；4. 记录试样的拉伸变形和破坏情况；5. 分析实验数据，得出结论。

实验结果：通过偏心拉伸实验，我们观察到试样在偏心载荷作用下发生了非均匀应变和破坏。

试样的偏心变形导致了试样的局部应变集中，最终导致试样的破坏。

在实验中，我们还观察到试样的屈服特性和断裂特性，得出了材料的力学性能参数。

实验结论：偏心拉伸实验结果表明，材料在拉伸过程中会出现非均匀应变和破坏，偏心变形是导致试样破坏的主要原因之一。

通过偏心拉伸实验，我们可以了解材料的力学性能，为材料的设计和应用提供参考。

实验意义：偏心拉伸实验对于研究材料的力学性能具有重要意义，可以为工程结构的设计和材料的选择提供依据。

通过对材料的偏心拉伸实验，可以评估材料的抗拉强度、屈服特性和断裂特性，为工程实践提供参考。

总结：偏心拉伸实验是研究材料力学性能的重要手段，通过实验可以了解材料在拉伸过程中的变形和破坏特性。

偏心拉伸实验结果对于材料的设计和应用具有重要意义，可以为工程结构的设计和材料的选择提供依据。

希望通过本次实验，能够更深入地了解材料的力学性能，为工程实践提供更多的参考和支持。

偏心拉伸实验报告实验结论偏心拉伸实验报告实验结论引言：偏心拉伸实验是一种常见的力学实验，用以研究材料在受拉力作用下的变形和破坏特性。

通过施加偏心拉力，可以模拟实际工程中材料所承受的不均匀受力情况，从而更好地了解材料的力学性能。

本文将总结偏心拉伸实验的结果，并得出实验结论。

实验设计：本次实验采用了标准的偏心拉伸试验机，选取了不同种类的材料进行测试，包括金属、塑料和复合材料。

每种材料都进行了多组试验，以确保结果的准确性和可靠性。

在实验过程中，我们记录了拉伸载荷、试样长度和试样断裂位置等数据。

实验结果：在所有的实验中，我们观察到了以下现象和结果：1. 材料的断裂位置：在偏心拉伸实验中，材料的断裂位置通常会出现在试样的较薄部分。

这是由于拉伸力的作用，使得试样的较薄部分承受的应力较大，从而导致破坏。

这一现象在金属和塑料试样中尤为明显，而在复合材料试样中稍微有所不同，可能会出现在不同的位置。

2. 材料的断裂形态：不同材料在偏心拉伸实验中的断裂形态也有所不同。

金属试样通常会出现拉伸断裂，即试样在拉伸力作用下逐渐拉长，最终发生断裂。

塑料试样则可能会出现拉断或剪切断裂，取决于材料的特性和结构。

复合材料试样的断裂形态更加多样，可能会同时出现拉伸、剪切和撕裂等多种破坏方式。

3. 材料的应力-应变曲线：通过对实验数据的分析，我们得到了材料的应力-应变曲线。

在拉伸阶段，材料的应变随着拉伸力的增加而线性增长，直至达到极限强度。

此后，材料开始发生塑性变形，应变增长速率逐渐减慢，直至材料最终断裂。

不同材料的应力-应变曲线形状和特点有所差异，这与材料的组成、结构和加工方式等有关。

实验结论：通过以上实验结果的观察和分析，我们得出以下结论：1. 材料的断裂位置受到拉伸力的影响，较薄部分承受的应力较大，容易破坏。

2. 不同材料在偏心拉伸实验中的断裂形态各异，金属试样通常呈现拉伸断裂，塑料试样可能出现拉断或剪切断裂，而复合材料试样的破坏方式更加多样。

D图2-2R 图2-1实验二 偏心拉伸实验一、实验目的1．测定偏心拉伸试样材料的弹性模量E 。

2．测定偏心拉伸试样的偏心距e 。

3．学习组合载荷作用下由内力产生的应变成份分别单独测量的方法。

二、设备和仪器（同§7） 三、试样采用图2-1所示的铝合金偏心拉伸试样，Ra 和Rb 为沿应变方向粘贴的应变片，另外有两枚粘贴在与试样材质相同但不受载荷的铝块上的应变片，供全桥测量时组桥之用。

尺寸b=24mm ，t=5mm 。

四、试验原理 由电测原理知：1234du εεεεε=-+-（I-7）式中du ε为仪器读数。

从此式看出：相邻两臂应变符号相同时，仪器读数互相抵销；应变符号相异时，仪器读数绝对值是两者绝对值之和。

相对两臂应变符号相同时，仪器读数绝对值是两者绝对值之和；应变符号相异时，仪器读数互相抵销。

此性质称为电桥的加减特性。

利用此特性，采取适当的布片和组桥，可以将组合载荷作用下各内力产生的应变成份分别单独测量出来，且减少误差，提高测量精度。

从而计算出相应的应力和内力。

——这就是所谓内力素测定。

图2-1中Ra 和Rb 的应变均由拉伸和弯曲两种应变成份组成，即() ()a F M b F M a b εεεεεε=+=-式中Fε和M ε分别为拉伸和弯曲应变的绝对值。

若如图2-2组桥，则由（I-7）、（a ）和（b ）式得2du a b F εεεε=+=若如图2-3组桥，则由（I-7）、（a ）和（b ）式得2du a b M εεεε=-=通常将仪器读出的应变值与待测应变值之比称为桥臂系数。

故上述两种组桥方法的桥臂系数均为2。

为了测定弹性模量E ，可如图2-2组桥，并等增量加载，即0(1,2,,5)i F F i F i =+⋅∆=末级载荷5F 不应使材料超出弹性范围。

初载荷F 时应变仪调零，每级加载后记录仪器读数图2-3dui ε，用最小二乘法计算出弹性模量E ：52151i duii iFE bti αε==⋅∆=⋅∑∑ （2-1）式中α为桥臂系数。

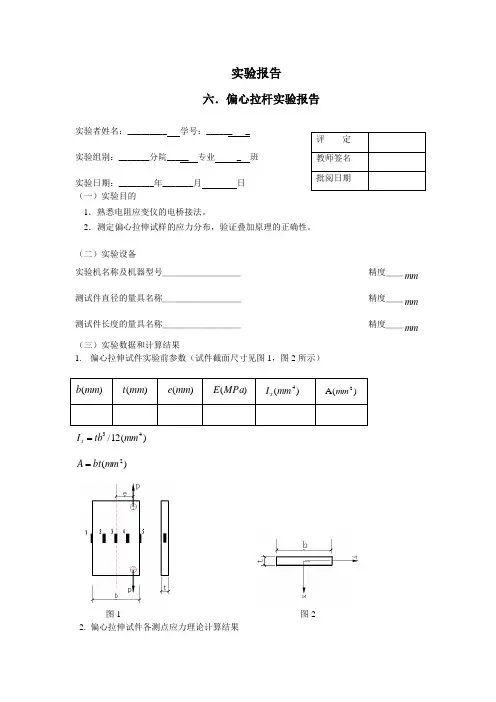

实验报告
六．偏心拉杆实验报告
实验者姓名：_________ 学号：______ _
实验组别：_______分院_____ 专业 _ 班
实验日期：________年_______月 日 （一）实验目的
1．熟悉电阻应变仪的电桥接法。

2．测定偏心拉伸试样的应力分布，验证叠加原理的正确性。

（二）实验设备
实验机名称及机器型号＿＿＿＿＿＿＿＿＿ 精度＿＿mm
测试件直径的量具名称＿＿＿＿＿＿＿＿＿ 精度＿＿mm 测试件长度的量具名称＿＿＿＿＿＿＿＿＿ 精度＿＿mm （三）实验数据和计算结果
1. 偏心拉伸试件实验前参数（试件截面尺寸见图1，图2所示）
)(mm b
)(mm t
)(mm e
)(MPa E
)(4mm I x
)(A 2mm
)(12/43mm tb I x =
)(2mm bt A =
图1 图2 2. 偏心拉伸试件各测点应力理论计算结果
评 定 教师签名 批阅日期
3.偏心拉伸试件各测点的应变读数（试验三次，以较好的一组试验数据填入表中）
4.偏心拉伸试件各测点的应力计算结果
5.理论值与试验值的比较
（四）回答下例问题
1.影响实验结果的主要因素是什么
3.画出正应力沿横截面高度的分布规律图。

偏心拉伸实验报告偏心拉伸实验报告引言：偏心拉伸实验是一种常见的力学实验，通过施加不同的偏心距离和拉伸力来研究材料的力学性能。

本实验旨在探究材料在偏心拉伸条件下的应力-应变关系，并分析其对材料的影响。

实验目的：1. 研究材料在偏心拉伸条件下的应力-应变关系；2. 掌握偏心拉伸实验的操作方法；3. 分析偏心拉伸对材料性能的影响。

实验原理：偏心拉伸实验是一种静态拉伸实验，通过施加不同的偏心距离，使拉伸力不再作用于材料的几何中心，而是偏离几何中心。

这样的拉伸方式可以模拟材料在实际应用中受到的偏心力作用，从而更真实地反映材料的力学性能。

实验装置：1. 偏心拉伸试验机：用于施加拉伸力和控制偏心距离；2. 试样夹具：用于夹持试样，保证试样在拉伸过程中的稳定性；3. 应变计：用于测量试样在拉伸过程中的应变；4. 数据采集系统：用于记录和分析实验数据。

实验步骤：1. 准备试样：根据实验要求，选择合适的试样材料和尺寸，并进行必要的加工和标记；2. 安装试样：将试样夹持在试验机上，确保试样的几何中心与试验机的拉伸轴线重合；3. 施加拉伸力：通过试验机控制系统，逐渐施加拉伸力，同时记录拉伸力和应变数据；4. 调整偏心距离：在拉伸过程中，通过调整试验机的偏心距离，使拉伸力不再作用于试样的几何中心；5. 记录数据：在拉伸过程中，及时记录拉伸力和应变数据，并保证数据的准确性和可靠性；6. 结束实验：根据实验要求，停止拉伸，并将试样从试验机上取下。

实验数据处理：1. 绘制应力-应变曲线：根据实验数据，绘制应力-应变曲线，分析材料在偏心拉伸条件下的力学性能；2. 计算材料的屈服强度和抗拉强度：根据应力-应变曲线，计算材料的屈服强度和抗拉强度，评估材料的抗拉性能；3. 分析偏心拉伸对材料性能的影响：根据实验结果，分析偏心拉伸对材料的强度、韧性、断裂形态等性能的影响。

实验结果与讨论：通过偏心拉伸实验，我们得到了材料在不同偏心距离下的应力-应变曲线。

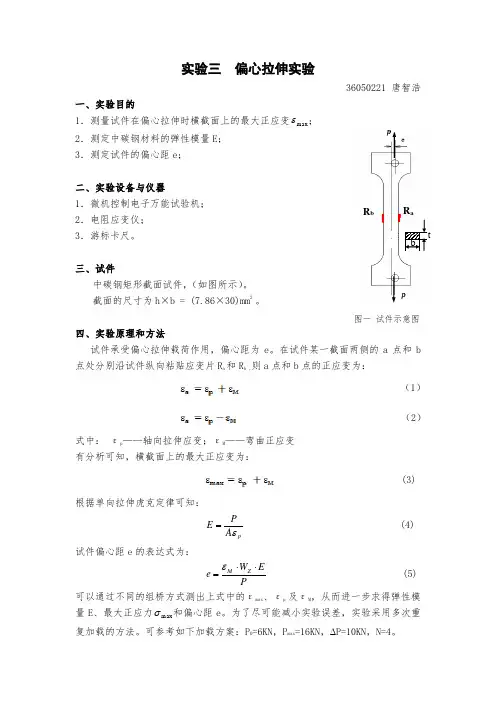

实验三 偏心拉伸实验36050221 唐智浩一、实验目的1．测量试件在偏心拉伸时横截面上的最大正应变max ； 2．测定中碳钢材料的弹性模量E ； 3．测定试件的偏心距e ；二、实验设备与仪器1．微机控制电子万能试验机；2．电阻应变仪； 3．游标卡尺。

三、试件中碳钢矩形截面试件，（如图所示）。

截面的尺寸为h ×b = (7.86×30)mm 2 。

四、实验原理和方法试件承受偏心拉伸载荷作用，偏心距为e 。

在试件某一截面两侧的a 点和b 点处分别沿试件纵向粘贴应变片R a 和R b ,则a 点和b 点的正应变为：（1）（2）式中： εp ——轴向拉伸应变；εM ——弯曲正应变 有分析可知，横截面上的最大正应变为：(3)根据单向拉伸虎克定律可知：图一 试件示意图h R aR b btpA PE ε=(4) 试件偏心距e 的表达式为：PEW e Z M ⋅⋅=ε (5)可以通过不同的组桥方式测出上式中的εmax 、εp 及εM ，从而进一步求得弹性模量E 、最大正应力max σ和偏心距e 。

为了尽可能减小实验误差，实验采用多次重复加载的方法。

可参考如下加载方案：P 0=6KN ，P max =16KN ，∆P=10KN ，N=4。

1、测最大正应变εmax组桥方式见图二。

（1/4桥；2个通道）表一 半桥测2、测拉伸正应变εp全桥组桥法（备有两个温补片），组桥方式见图三。

图二 1/4桥测量应变片应变图三 全桥测P ε图四 半桥测M ε表二全桥测3、测偏心矩e半桥组桥法，组桥方式见图四。

表三半桥测。

偏心拉伸实验报告偏心拉伸实验报告一、实验目的本实验旨在研究材料在偏心拉伸条件下的力学性能表现，以获取材料的应力-应变曲线，并对材料的强度、塑性和韧性等关键性能指标进行评估。

通过本实验，有助于我们更深入地理解材料在复杂应力状态下的行为，为工程实践提供重要的理论依据。

二、实验原理偏心拉伸实验是一种常用的材料力学性能试验方法，主要用来模拟材料在复杂应力状态下的行为。

在偏心拉伸实验中，试样的一端被固定，而另一端受到拉伸载荷的作用。

与常规拉伸实验不同，偏心拉伸实验中试样的轴向应力分布不均匀，具有较高的应力梯度，因此可以更好地模拟实际工程中材料的受力状态。

三、实验步骤1.试样制备根据实验要求，选择合适的材料和尺寸规格，制备标准拉伸试样。

考虑到偏心拉伸的特殊性，试样的形状和尺寸需要满足相关标准。

试样制备完成后，应对其进行严格的检查，确保其符合实验要求。

2.实验装置进行偏心拉伸实验需要使用专门的实验装置，主要包括：拉伸机、夹具、偏心轮等。

实验装置应具备高精度和高稳定性，以确保实验结果的准确性和可重复性。

3.实验操作将试样安装在实验装置上，并确保试样的中心线与偏心轮的旋转轴重合。

然后，对试样施加一定的预载，以消除试样与夹具、偏心轮之间的接触间隙。

在预载完成后，逐渐增加拉伸载荷，并记录试样的变形量和对应的载荷。

4.数据处理与分析根据实验数据，绘制试样的应力-应变曲线，并对关键性能指标进行计算和分析。

这些指标包括：强度、塑性和韧性等。

对实验结果进行深入分析，可以对材料的力学性能有更全面的了解。

四、实验结果及数据分析1.应力-应变曲线通过偏心拉伸实验，我们获得了材料的应力-应变曲线。

曲线图反映了材料在拉伸过程中的应力分布和应变情况。

从曲线上可以看出，随着拉伸载荷的增加，材料的应力也逐渐增大。

同时，材料发生了一定程度的塑性变形。

2.性能指标分析根据应力-应变曲线，我们可以计算出材料的强度、塑性和韧性等性能指标。

这些指标是评估材料在复杂应力状态下的重要依据。

偏心拉伸实验报告误差引言偏心拉伸实验是常见的力学实验之一，通过施加外力对材料进行拉伸测试，以了解材料的力学性质和机械行为。

然而，在实际操作中，由于各种因素的干扰和误差的存在，实验结果往往会受到误差的影响。

本文将讨论偏心拉伸实验中可能出现的误差来源，并提出相应的减小误差的方法。

实验误差来源及分析1. 试样制备误差：在实验过程中，试样的制备过程可能存在一些误差。

例如，试样的形状和尺寸可能与设计值有所偏差，试样的制备过程中可能存在剪切等非理想情况，从而影响实验结果的准确性。

2. 试验装置误差：实验装置的设计和制造精度直接影响到实验结果的准确性。

例如，拉伸机夹具的设计和加工精度可能存在一定误差，夹具的刚性和对称性不好，会导致试样在实验过程中扭曲变形，从而影响实验结果。

3. 读数误差：在实验过程中，人为读取和记录数据时可能存在误差。

例如，拉力计的指针读数可能存在视觉误差，读数时经常会出现瞬时波动等情况，从而导致实验结果的增大。

4. 环境误差：实验过程中的环境因素也可能对实验结果产生影响。

例如，温度、湿度等环境因素的变化会导致试样的长度、材料特性等发生变化，进而影响实验结果。

减小误差的方法1. 提高试样制备的精度：在制备试样的过程中，加强制备技术，尽量减小制备误差，严格控制试样的尺寸和形状。

可以使用先进的制备技术，例如数控机床等，保证试样的形状和尺寸满足要求。

2. 改进试验装置：对实验装置进行合理设计和制造，提高装置的刚性和对称性，减小装置本身的影响。

选择合适的夹具和传感器，降低读数误差，提高实验结果的可靠性。

3. 增加实验数据的采集次数：对于读数受到瞬时波动等因素影响的情况，可以增加数据的采集次数，多次测量取平均值，减小随机误差的影响，提高实验结果的稳定性。

4. 控制环境因素：在实验过程中，尽量保持环境的稳定，控制温度、湿度等因素的变化。

可以在恒定温度和湿度条件下进行实验，避免环境因素对实验结果的干扰。

5. 进行误差分析和处理：对实验数据进行误差分析，确定误差来源和大小。

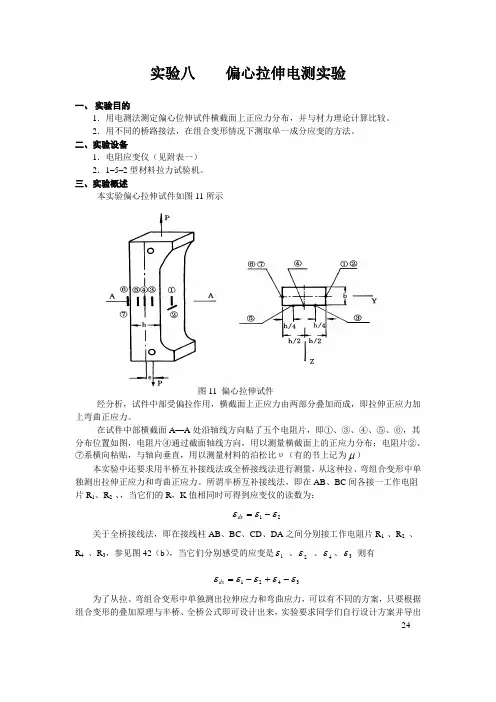

实验八 偏心拉伸电测实验一、 实验目的1．用电测法测定偏心位伸试件横截面上正应力分布，并与材力理论计算比较。

2．用不同的桥路接法，在组合变形情况下测取单一成分应变的方法。

二、实验设备1．电阻应变仪（见附表一）2．1–5–2型材料拉力试验机。

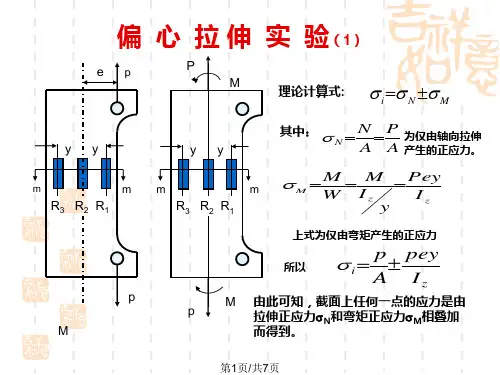

三、实验概述本实验偏心拉伸试件如图11所示图11 偏心拉伸试件经分析，试件中部受偏拉作用，横截面上正应力由两部分叠加而成，即拉伸正应力加上弯曲正应力。

在试件中部横截面A —A 处沿轴线方向贴了五个电阻片，即①、③、④、⑤、⑥，其分布位置如图，电阻片④通过截面轴线方向，用以测量横截面上的正应力分布；电阻片②、⑦系横向粘贴，与轴向垂直，用以测量材料的泊松比υ（有的书上记为μ）本实验中还要求用半桥互补接线法或全桥接线法进行测量，从这种拉、弯组合变形中单独测出拉伸正应力和弯曲正应力。

所谓半桥互补接线法，即在AB 、BC 间各接一工作电阻片R 1、R 2 、，当它们的R ，K 值相同时可得到应变仪的读数为：21εεε-=ds关于全桥接线法，即在接线柱AB 、BC 、CD 、DA 之间分别接工作电阻片R 1 、R 2 、R 4 、R 3，参见图42（b ），当它们分别感受的应变是1ε 、2ε 、4ε、3ε 则有3421εεεεε-+-=ds为了从拉、弯组合变形中单独测出拉伸应力和弯曲应力，可以有不同的方案，只要根据组合变形的叠加原理与半桥、全桥公式即可设计出来，实验要求同学们自行设计方案并导出 -24-相应的公式，即导出由应变仪读数算出所要测定的单一成份应变的计算公式。

为了检验实验是否正常，仍可用逐级加载法。

四、预习要求1．复习实验讲义有关电测法基本原理部分，弄清半桥、全桥接线时的公式。

2．复习YJR —6数字应变仪原理及使用方法。

3．若材料σp =200MPa ，试件设计尺寸为h=30mm ，b=12mm ，偏心距e=10mm ，试确定加载方案。

4． 根据各片感受应变情况及桥路公式，自行思考设计接线方案，以便单独测出其中的拉伸正应力和最大弯曲正应力。
