火灾报警系统技术交底一、工程概述本次工程涉及的建筑物为具体建筑物名称，其火灾报警系统的安装旨在提供早期火灾探测和报警功能，保障人员生命财产安全。

该系统包括火灾探测器、报警控制设备、声光报警器等组件，采用先进的技术和可靠的设备，以确保系统的稳定性和准确性。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和相关技术规范，了解火灾报警系统的工作原理和安装要求。

制定施工方案，明确施工流程和质量控制要点。

2、材料准备根据设计要求，采购符合国家标准的火灾报警设备和材料，如探测器、控制器、线缆等。

对采购的设备和材料进行检验，确保其质量合格，性能符合要求。

3、工具准备准备好施工所需的工具，如电钻、螺丝刀、万用表等。

4、现场准备清理施工现场，确保施工环境整洁、安全。

按照设计要求，确定探测器、报警器等设备的安装位置，并做好标记。

三、施工流程1、布线根据施工图纸，敷设火灾报警系统的线缆。

线缆应采用防火、阻燃型，并按照规定的路径和方式敷设，避免与强电线路共管、共槽。

线缆敷设完成后，应进行绝缘电阻测试，确保其绝缘性能符合要求。

2、探测器安装根据不同的场所和环境，选择合适类型的火灾探测器，如感烟探测器、感温探测器等。

探测器的安装位置应符合设计要求，一般安装在顶棚或墙壁上，距梁、墙、风口等的距离应符合规范要求。

探测器安装完成后，应进行功能测试，确保其能够正常探测火灾信号。

3、报警设备安装报警控制设备应安装在专用的控制室内，安装位置应便于操作和维护。

声光报警器应安装在明显的位置，确保其声音和灯光能够有效地警示人员。

4、系统调试系统安装完成后，应进行全面的调试。

调试内容包括探测器的灵敏度测试、报警设备的功能测试、系统的联动测试等。

调试过程中，应模拟火灾情况，检查系统是否能够及时、准确地发出报警信号，并启动相应的消防设备。

四、质量控制要点1、设备和材料的质量严格检查设备和材料的质量，确保其符合国家标准和设计要求。

对设备和材料进行进场检验，不合格的产品不得使用。

消防工程（火灾报警、喷淋系统）施工技术交底一、电线电缆穿管敷设1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范GB50303-2015、GB50339-2013执行。

2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行，穿线前应将管内积水及杂物清除干净后敷设。

3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致，接线端子应有标号。

4、电缆穿管敷设时应合理安排，不宜交叉，敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。

5、管内导线总截面积与管截面不应大于40%，或电缆的总截面积不应大于线槽的净截面积的50%。

导线穿入箱、盒、槽管口处应装护圈保护。

6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护，导线不应有裸露部分。

7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。

8、同一建筑物内相同相位的电线应采用同一颜色的电线，A－黄、B－绿、C－红、N－淡兰色、PE－黄绿双色线、开关线――白色等其它颜色电线。

多路开关线可用不同颜色的电线加以区分。

以上应及时做好工程技术资料、质量检验批记录。

本分项工程质量目标：主控项目有关强制性条文必须全部符合规范要求，一般项目合格率90%。

二、报警设备、探测器类安装1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2015、GB50339-2013执行。

2、自动报警主机应设独立间，总控主机安装应距墙周圈600~800mm安装平稳。

3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45°，位置距墙壁、梁边及周围不应小于0.5m，距空调送风口1.5m。

水平空间安装设置宜居中布置，感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。

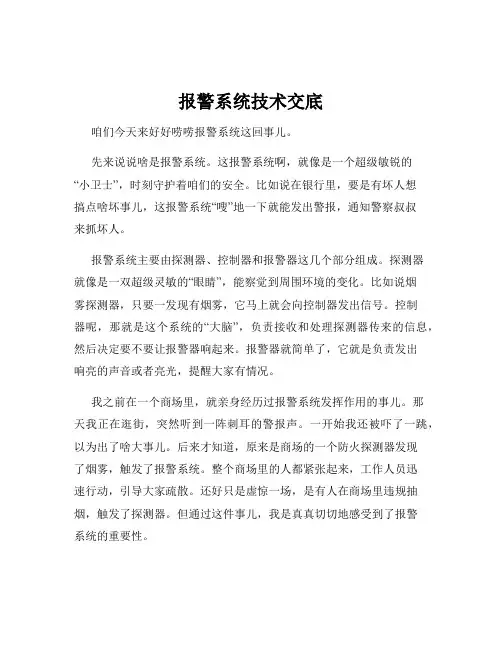

报警系统技术交底咱们今天来好好唠唠报警系统这回事儿。

先来说说啥是报警系统。

这报警系统啊，就像是一个超级敏锐的“小卫士”，时刻守护着咱们的安全。

比如说在银行里，要是有坏人想搞点啥坏事儿，这报警系统“嗖”地一下就能发出警报，通知警察叔叔来抓坏人。

报警系统主要由探测器、控制器和报警器这几个部分组成。

探测器就像是一双超级灵敏的“眼睛”，能察觉到周围环境的变化。

比如说烟雾探测器，只要一发现有烟雾，它马上就会向控制器发出信号。

控制器呢，那就是这个系统的“大脑”，负责接收和处理探测器传来的信息，然后决定要不要让报警器响起来。

报警器就简单了，它就是负责发出响亮的声音或者亮光，提醒大家有情况。

我之前在一个商场里，就亲身经历过报警系统发挥作用的事儿。

那天我正在逛街，突然听到一阵刺耳的警报声。

一开始我还被吓了一跳，以为出了啥大事儿。

后来才知道，原来是商场的一个防火探测器发现了烟雾，触发了报警系统。

整个商场里的人都紧张起来，工作人员迅速行动，引导大家疏散。

还好只是虚惊一场，是有人在商场里违规抽烟，触发了探测器。

但通过这件事儿，我是真真切切地感受到了报警系统的重要性。

再来说说报警系统的安装。

这可不是随便找个地方一放就行的，得讲究位置和角度。

比如说，烟雾探测器要安装在天花板上，而且要离通风口远一点，不然被风吹跑了可就发现不了烟雾啦。

还有，探测器和控制器之间的连线也要好好布置，不能乱糟糟的，不然万一出了故障，维修起来可就麻烦了。

报警系统的维护也很重要。

就像汽车要定期保养一样，报警系统也得经常检查检查。

看看探测器是不是还灵敏，控制器的程序有没有出错，报警器能不能正常发声。

要是不维护，万一真遇到危险的时候它掉链子，那可就糟糕了。

总之啊，报警系统虽然看起来不怎么起眼，但在关键时刻可是能发挥大作用的。

咱们可不能小瞧了它，得好好了解它，让它能更好地保护咱们的安全。

希望今天跟您说的这些关于报警系统的事儿，能让您对它有更清楚的认识。

以后再看到报警系统，您就知道它是怎么工作的啦！。

一、交底目的为确保火灾自动报警系统施工和使用的安全性，提高火灾预防能力，降低火灾风险，特对参与火灾自动报警系统施工、安装、调试及维护的相关人员进行安全技术交底。

二、交底对象1. 施工单位项目经理、技术负责人、施工人员。

2. 消防设施维护保养人员。

3. 使用单位消防安全管理人员。

三、交底内容1. 系统概述（1）火灾自动报警系统是建筑消防设施的重要组成部分，主要由火灾探测器、报警控制器、消防联动控制设备等组成。

（2）系统功能：实现火灾的早期探测、报警，并自动启动消防设备，控制火灾蔓延。

2. 施工要求（1）施工前，施工单位应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。

（2）设备、材料进场检验：设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。

火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。

（3）系统施工：施工单位应做好施工、检验、调试、设计变更等相关记录，施工过程结束后，对系统的安装质量进行全数检查。

3. 设备安装（1）火灾探测器安装：探测器应水平安装，距墙壁、梁边的水平距离为0.5m，周围不应有遮挡物。

感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。

（2）手动火灾报警按钮安装：安装在墙上距地面（楼）高度1.5m处，应安装牢固，不得倾斜。

按钮的外接导线，应留有10cm以上的余量。

（3）火灾报警控制器安装：在墙上安装时，其底边距地（楼）面高度1.5m处。

落地安装时，底边高出地坪0.1~0.2m。

控制器的主电源应直接与消防电源连接，控制器的接地应牢固。

4. 系统调试（1）调试前，对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。

（2）系统调试应按现行国家标准的要求进行，确保系统功能正常运行。

5. 消防联动控制（1）消防联动控制设备应按照消防设备联动逻辑说明进行安装和调试。

一、火灾自动报警系统1 、系统组成(1) 探测器：感烟探测器、感温探测器、火焰探测器(2) 手动报警装置：手动报警按钮(3) 报警控制器：区域报警器、集中报警器、控制中心报警器2 、系统完成的主要功能火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生的部位，从而达到预报火灾的目的。

勇士，也可以通过手动报警按钮完成报警的功能。

3 、系统容易发现的问题、产生的原因和简单的处理方法：(1) 探测器误报警、探测器报故障原因：探测器灵敏度选择比合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等处理办法：根据安装环境选择适当的宁敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和跟换探测器(2) 手动按钮误报警，手动按钮报故障原因：按钮使用时间过长，参数下降或者按钮人为损坏处理办法：定期检查，损坏的即使更换，以免影响系统进行(3) 报警控制器报故障原因：机械本身器件损坏故障或者外接探测器、手动按钮问题引起报警控制器报故障、报火警处理办法：用表或者自身诊断程序判断检查机器本身，排除故障或者按(1) (2)处理方法，检查故障是否由外接引起(4) 路线故障原因：绝缘层损坏，接头松动，环境湿度过大造成绝缘下降处理办法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺二、消火栓系统1 、系统组成：消防泵、稳压泵(稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜2 、系统完成的主要功能消火栓系统管道中充满存有压力的水，如系统有微量的泄漏，可以靠稳压泵或者稳压罐来保持系统的水和压力。

当火灾时，首先打开消火栓箱，按要求接合接口、水带，讲水枪对准火源，打开消火栓阀门，水枪即将哟与水喷出。

按下消火栓按钮时，通知消火栓启动消防泵向管道中供水3 、系统容易浮现的问题、产生的原因和简单的处理办法(1) 打开消火栓阀门无水原因：可能管道中有泄漏点，使管道无水，且压力表损坏，稳压系统不起作用处理办法：检查泄漏点、压力表，修复或者安上稳压装置，保证消火栓有水(2) 按下手动按钮，不能联动启动消防泵原因：手动按钮接线松动，按钮本身顺坏，联动控制柜本身故障，消防泵启动柜故障或者连接松动，消防泵本身故障处理办法：检查各设备接线，设备本身器件，检查泵本身电气、机构部份有无故障并进行排除三、喷淋系统1 、系统组成：闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜2 、系统完成的主要功能系统处于正常状态时，管道内有一定压力的水，当有火灾发生时，水流指示器动作，信号传输到消防中心的控制柜上报警，当湿式报警装置报警，压力开关动作后，通过控制柜启动喷淋泵启动喷淋泵为管道供水，完成系统的灭火功能3 、系统容易浮现的问题，产生的原因和简单的处理方法(1) 稳压装置频繁动作原因：主要为湿式前端有泄漏，还会有水暖出泄漏、闭式喷头泄漏、末端泄放装置没关好处理办法：检查各水暖件、喷头和末端泄放装置，找出泄漏点进行处理(2) 水流指示器在水流动作后不报信号原因：除电气路线及端子压线问题外，主要是水流指示器本身的问题，包括浆片不动，浆片损坏，微动开关损坏或者干簧管触点烧毁，或者永久性磁铁不起作用处理办法：检查浆片是否损坏或者塞死不动，检查永久性磁铁、干簧管等器件(3) 喷头动作后或者末端泄放装置打开联动泵后管道前端无水原因：主要为湿式报警装置的蝶阀不动作，湿式报警装置不能将水送到前端管道处理办法：检查湿式报警装置，主要是蝶阀，只到灵便翻转，在检查湿式报警装置的其他部件(4) 联动信号发出，喷淋泵不动作原因：可能为控制装置及消防泵启动柜接线松动或者器件失灵，也可能是喷淋泵本身机械故障处理办法：检查各连线及水泵本身四、防排烟系统1 、系统组成：排烟阀、手动控制装置、排烟风机、防排烟控制柜2 、系统完成的主要功能火灾发生时，防排烟控制柜接到火灾信号，发出打开排烟风机的指令，火灾区域开始排烟，也可恶意人为的通过手动控制装置进行人工操作，完成排烟功能3 、系统容易浮现的问题、原因及简单处理办法：(1) 排烟阀打不开原因：排烟阀控制机械失灵，电磁铁不动作或者机械锈蚀引起排烟阀打不开处理办法：时常检查操作机构是否锈蚀，是否有卡住的现象，检查电磁铁是否工作正常(2) 排烟阀手动打不开原因：手动控制装置卡死或者拉筋线松动处理办法：检查手动操作机构(3) 排烟风机不启动原因：排烟分好几控制系统器件失灵或者连线松动、机械故障处理办法：检查机械系统控制部份各器件系统连线等五、防火卷帘系统1 、系统组成：感烟探测器、感温探测器、控制按钮、机电、限位开关、卷帘门控制柜2 、系统完成的主要功能在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探头报警，火灾信号送达控制中心，控制中心发出启动信号，卷帘门自动降到距离地面1.8m 的位置(特殊部位的卷帘门可一步到底)，如果感温探头在报警，卷帘门才降到底3 、系统容易浮现的问题、产生的原因和简单的处理办法(1) 防火卷帘不能上升下降原因：可能电源故障、机电故障或者门本身卡住处理办法：检查主电、控制电源及机电，检查门本身(2) 防火卷帘有上升无下降或者有下降无尚升原因：下降或者上升按钮有问题，接触器触头及接线问题。

表F.0.3 技术交底记录施表F.0.3绝缘检测。

其绝缘电阻值应符合规范和设计规定的要求。

应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ，待所有回路校线全部完成，即可进入设备安装阶段。

3、外围设备及主机安装：消防控制设备在安装前，应进行功能检查，不合格者，不得安装。

4、外围设备安装：5、⑴工艺流程6、①报警设备及器具安装7、测定设备位置→探测器安装→模块安装→端子箱安装→被联动设备压接→消防控制设备安装→系统调试开通→验收8、②消防广播安装9、控制电源话筒10、↓↓11、扬声器←控制器←端子箱←扩音机←增音机↑↑收音机子唱机⑵探测器安装：现场实际安装时，经常与空调排烟口，照明灯具，喷淋头等，在安装位置上发生冲突，不可能完全按设计图纸施工，因此，施工中在相应规范规定的范围内进行必要的调整，尽量保证安装的探测器“横平竖直”，探测器安装应遵守如下规则：1)探测器至墙壁，梁边的水平距离，不小于0.5M2)探测器周围0.5M内，不应有遮挡物。

3)探测器至空调风口边的水平距离，不应小于1.5M；至多孔送风顶棚孔口的水平距离，不应小于0.5M。

4)宽度小于3M的内走道探测器宜居中布置，感温探测器不应超过10M，感烟探测器不应超过15M，不应大于探测器距墙距离的一半。

5)感烟探测器最大保护半径小于5.8M，感温探测器最大保护半径小于3.6M6)探测器宜水平安装，当必须倾斜安装时，倾角不应大于45度。

7)探测器底座安装应牢固，其导线连接必须可靠压接或焊接。

8)探测器底座的穿线孔宜封堵，安装完毕后的底座应采取保护措施。

9)探测器的确认灯，安装应面向便于人员观察的主要入口方向，在调试前，应加防护罩加以保护。

10)探测器吊顶吸顶安装时，采用木螺丝将底座固定在配套的接线盒上。

11)探测器的底座应固定牢靠，其导线连接必须是可靠的压接，涮锡时，不得使用带腐蚀性的助焊剂。

12)探测器的“+”线应为红色，“—”线应为蓝色，其余导线应根据不同用途采用其它颜色区分。

技 术 交 底 单
施工单位： 交底日期：
2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

技 术 交 底 单
施工单位： 交底日期：
说明：1。

施工员（工长）向施工队（组）进行技术交底时填写此表。

2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

技 术 交 底 单
施工单位： 交底日期：
2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

技 术 交 底 单
施工单位： 交底日期：
技 术 交 底 单
施工单位： 交底日期：
技术交底单
说明：1。

施工员（工长）向施工队（组）进行技术交底时填写此表。

2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

一、交底目的为确保施工现场的消防安全，预防和减少火灾事故的发生，提高火灾报警系统的可靠性和有效性，特制定本安全技术交底。

二、交底内容1. 火灾报警系统概述火灾报警系统是火灾早期探测、报警及联动控制的重要设施。

主要由火灾探测器、报警控制器、传输线路、指示灯、音响设备等组成。

其功能是：自动检测火灾，及时报警，并控制消防设施进行灭火。

2. 火灾报警系统施工要求（1）施工前准备1）审查设计图纸，确保系统设计符合国家标准和规范要求。

2）对施工人员进行安全技术交底，提高施工人员的安全意识。

3）准备施工工具、材料，确保施工质量。

（2）施工过程1）安装火灾探测器：按照设计图纸要求，正确安装探测器，确保其安装位置、间距、高度符合规范。

2）敷设传输线路：选用合格电缆，按照设计要求敷设传输线路，确保线路的绝缘性能和抗干扰能力。

3）安装报警控制器：按照设计要求，正确安装报警控制器，确保其安装牢固、接线正确。

4）连接指示灯、音响设备：按照设计要求，正确连接指示灯、音响设备，确保其工作正常。

（3）调试与验收1）进行系统调试，确保火灾报警系统各项功能正常。

2）对施工过程进行验收，确保施工质量符合国家标准和规范要求。

3. 火灾报警系统运行维护（1）定期检查：每月对火灾报警系统进行检查，确保系统运行正常。

（2）设备维护：对火灾报警系统设备进行定期保养，确保设备处于良好状态。

（3）故障处理：发现故障及时处理，确保火灾报警系统正常运行。

三、注意事项1. 施工人员应严格遵守安全技术操作规程，确保施工安全。

2. 施工过程中，注意保护火灾报警系统设备，避免损坏。

3. 施工现场应配备足够的消防器材，确保火灾发生时能及时进行灭火。

4. 加强对施工现场的消防安全管理，提高火灾防范意识。

四、安全技术交底记录1. 施工单位名称：________________________2. 施工单位项目负责人：____________________3. 施工单位技术负责人：____________________4. 施工单位安全员：______________________5. 施工单位施工人员：____________________6. 交底时间：________________________7. 交底地点：________________________8. 交底内容：________________________9. 交底人签字：______________________10. 施工单位项目负责人签字：____________________五、附件1. 火灾报警系统设计图纸2. 火灾报警系统设备清单3. 火灾报警系统施工技术规范注：本模板仅供参考，具体内容可根据实际情况进行调整。

火灾报警系统工程安全技术交底1. 简介本文档旨在对火灾报警系统工程的安全技术进行交底，确保项目的顺利进行和安全运行。

2. 目的火灾报警系统工程的安全技术交底旨在：- 使工作人员了解火灾报警系统的原理和操作流程；- 确保工作人员能够正确使用和维护火灾报警系统；- 提高工作人员对火灾预防和处理的意识。

3. 内容3.1 火灾报警系统火灾报警系统是一种用于监测和报警火灾的设备，主要包括以下组成部分：- 火灾探测器：用于监测火灾的发生并发送信号；- 控制器：接收来自火灾探测器的信号，并根据预设规则进行报警；- 报警器：发出声音、光亮等信号以提醒人们火灾发生；- 监控系统：用于监视和管理火灾报警系统的运行状态。

3.2 系统操作流程工作人员在操作火灾报警系统时，应按照以下流程进行：1. 接到火灾报警信号后，快速判断火灾的发生地点和严重程度。

2. 根据火灾报警系统的布局图，确定最近的出口和灭火设施。

3. 按照预设步骤进行声光报警以提醒人员疏散。

4. 根据火灾的情况决定是否需要启动灭火装置。

5. 在处理火灾时，确保自己的安全，遵守相关安全操作规程。

3.3 系统维护为确保火灾报警系统的正常运行，需要进行定期的系统维护和检查：- 确保探测器的正常工作，及时更换损坏或过期的设备；- 定期检测报警器的声音、光亮等功能是否正常；- 对控制器和监控系统进行定期维护和更新。

4. 总结火灾报警系统工程的安全技术交底对工作人员的培训和运行安全至关重要。

通过了解系统的原理和操作流程，以及定期的维护和检查，可以提高火灾预防和处理能力，确保项目的顺利进行和安全运行。

以上是关于火灾报警系统工程安全技术交底的简要内容，希望能够对各位工作人员有所帮助。

火灾自动报警技术交底一、工程概述本次工程涉及具体工程名称的火灾自动报警系统的安装与调试。

该系统旨在及时发现火灾迹象，迅速发出警报，为人员疏散和火灾扑救争取宝贵时间，保障生命财产安全。

二、施工准备1、技术准备熟悉施工图纸和相关技术规范，明确系统的构成、工作原理和安装要求。

制定施工方案，确定施工流程和质量控制要点。

2、材料准备准备各类火灾探测器（如感烟探测器、感温探测器等）、报警按钮、声光报警器、控制模块、消防电话等设备。

确保所选用的设备符合设计要求，并具备相应的质量证明文件和检测报告。

准备好各类管材、线材（如电线、电缆等）及其他辅助材料。

3、工具准备配备常用的电工工具，如电钻、螺丝刀、钳子等。

准备专用的测试仪器，如兆欧表、万用表等，用于设备的测试和调试。

三、施工流程1、布线按照设计要求，进行线路敷设。

线路应敷设在金属管或金属线槽内，以保护线路免受外界干扰和损伤。

线路敷设应整齐、牢固，避免交叉和混乱。

不同电压等级、不同电流类别的线路应分开敷设。

线路两端应做好标记，以便于后续的设备连接和调试。

2、探测器安装根据场所的特点和火灾类型，选择合适的探测器类型和安装位置。

探测器应安装牢固，不得有松动现象。

安装位置应符合设计要求和相关规范的规定。

探测器的周围应避免有遮挡物，以保证其正常的探测效果。

3、报警按钮安装报警按钮应安装在明显、易于操作的位置，如出入口、楼梯间等。

安装高度应符合规范要求，一般为距地面 15 米左右。

报警按钮的安装应牢固、端正，并有明显的标志。

4、声光报警器安装声光报警器应安装在明显的位置，以便于人员能够及时发现。

安装高度应符合规范要求，一般为距地面 22 米以上。

声光报警器的安装应牢固，与线路的连接应可靠。

5、控制模块安装控制模块应安装在消防控制室内或指定的控制箱内。

安装应牢固、整齐，与线路的连接应正确无误。

控制模块的地址编码应与设计要求一致。

6、系统接地火灾自动报警系统应设有专用的接地装置，接地电阻应符合设计要求。

火灾报警系统安装安全技术交底
1. 简介
本文档旨在就火灾报警系统的安装过程进行技术交底，确保安装过程符合相关安全标准和法规要求。

2. 安全要求
在进行火灾报警系统的安装时，需要遵守以下安全要求：
- 严格遵循当地相关法律法规和建筑规范；
- 使用符合质量认证和标准要求的设备和材料；
- 采用防火、防爆、防雷等技术措施保证系统的安全性；
- 安装过程中，应确保线路布局合理，设备安装稳固可靠。

3. 安全措施
在安装火灾报警系统时，需要采取以下安全措施：
3.1 工作人员安全
- 工作人员需熟悉安全操作规程，佩戴个人防护用品，如安全帽、防护眼镜等；
- 对工作人员进行必要的培训，确保其掌握操作技能和应对紧急情况的应急措施；
- 禁止在危险区域进行吸烟、携带易燃易爆物品等违章行为。

3.2 施工现场安全
- 设置施工现场警示标识，提醒他人注意施工区域的安全；
- 对施工现场进行临时隔离，确保无关人员不进入施工区域；
- 安装完毕后，对施工区域进行清理，清除杂物和危险物品。

3.3 设备安全
- 按照设备说明书进行正确的安装、调试和接线；
- 确保设备固定牢固，防止设备因振动、冲击等因素脱落或损坏；
- 在设备安装位置周围设置合适的安全距离，避免设备受到外界干扰。

4. 结论
本文档提供了关于火灾报警系统安装过程中的安全技术交底内容。

在进行安装工作时，请遵守相关法规和标准要求，采取必要的
安全措施，确保系统安装的质量和安全性，为消防安全提供可靠的保障。

一、交底对象1. 施工单位：项目全体施工人员2. 监理单位：项目监理人员3. 设计单位：项目设计人员二、交底时间（具体时间，如：2023年11月8日）三、交底地点（具体地点，如：项目现场会议室）四、交底内容1. 系统概述火灾报警系统是建筑物消防安全的重要组成部分，主要由火灾探测器、报警控制器、通信网络、传输线路、显示屏、应急广播等组成。

本系统采用模块化设计，具有可靠性高、安全性好、功能完善等特点。

2. 系统设计原则（1）安全性：系统设计要确保在各种情况下，能够及时、准确地发现火灾，实现报警功能。

（2）可靠性：系统设计要保证设备稳定运行，减少故障发生，确保系统长期可靠运行。

（3）可扩展性：系统设计要考虑未来扩展需求，便于后续升级和改造。

（4）经济性：在满足功能要求的前提下，尽量降低系统成本。

3. 系统施工要求（1）设备进场检验：设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。

火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。

（2）施工技术要求：1）安装施工：严格按照设计图纸和规范要求进行，确保设备安装牢固、接线正确。

2）线路敷设：线路敷设应遵循“横平竖直、美观、安全”的原则，避免交叉、挤压。

3）接地施工：接地电阻应符合规范要求，确保接地良好。

4）调试施工：调试过程中，要严格按照操作规程进行，确保系统运行正常。

4. 系统调试与验收（1）调试内容：包括设备功能测试、报警功能测试、通信功能测试、联动功能测试等。

（2）验收要求：验收应严格按照国家标准和规范进行，确保系统符合设计要求。

5. 系统维护与保养（1）定期检查：定期对系统进行检查，发现问题及时处理。

（2）定期保养：定期对设备进行保养，确保设备正常运行。

（3）应急处理：遇到火灾等紧急情况，应立即启动应急预案，确保人员安全。

五、注意事项1. 施工过程中，要严格遵守安全操作规程，确保施工安全。

自动报警系统技术交底一、前言自动报警系统是保障生命财产安全的重要设施，它能够在火灾、烟雾、燃气泄漏等紧急情况下迅速发出警报，为人员疏散和应急处理争取宝贵的时间。

为了确保自动报警系统的正常运行和有效发挥作用，以下将对其技术要点进行详细的交底。

二、系统组成与工作原理（一）系统组成自动报警系统通常由以下几个主要部分组成：1、探测器：包括感烟探测器、感温探测器、火焰探测器等，用于感知火灾的发生。

2、报警装置：如声光报警器、警铃等，用于发出警报信号。

3、控制设备：包括火灾报警控制器、联动控制器等，用于接收和处理探测器的信号，并控制报警装置和其他联动设备。

4、传输线路：用于连接探测器、报警装置和控制设备，传输信号。

（二）工作原理当探测器检测到火灾或异常情况时，会将信号通过传输线路发送至控制设备。

控制设备对信号进行分析和判断，如果确认发生了火灾或紧急情况，就会启动报警装置，同时向相关联动设备（如消防泵、防烟排烟风机等）发送控制信号，启动相应的消防设施。

三、探测器的安装与调试（一）安装位置选择1、感烟探测器应安装在烟雾容易聚集的地方，如房间的顶部、天花板附近。

2、感温探测器应安装在温度容易升高的地方，如厨房、锅炉房等。

3、火焰探测器应安装在容易发生明火的场所，如易燃液体储存区、加油站等。

（二）安装高度和间距探测器的安装高度和间距应根据探测器的类型和场所的特点，按照相关标准和规范进行确定。

一般来说，感烟探测器的安装高度不应超过 12 米，相邻探测器的间距不应超过 15 米；感温探测器的安装高度不应超过 8 米，相邻探测器的间距不应超过 10 米。

（三）调试探测器安装完成后，需要进行调试。

调试的主要内容包括：1、对探测器进行功能测试，检查其是否能够正常感知火灾信号。

2、调整探测器的灵敏度，确保其在适当的条件下发出警报。

四、报警装置的安装与设置（一）声光报警器和警铃的安装声光报警器和警铃应安装在人员容易听到和看到的地方，如疏散通道、楼梯口、大厅等。

最新火灾自动报警系统技术交底前应进行验收，检查其外观、功能是否正常，如有损坏或故障应及时更换或修理。

2、探测器（含底座）安装高度应符合设计要求，一般应在地面1.5m以上，墙面1.2m以下，且不得安装在通风口、烟囱、空调出风口等有影响的位置。

3、探测器（含底座）安装时应注意防水、防尘，防止外来物质进入探测器内部影响其正常工作。

4、探测器（含底座）安装时应注意方向，不得对着窗户、门口等有影响的位置，且应避免与光源、热源、电源等干扰源距离过近。

5、探测器（含底座）安装后应进行调试和测试，确保其灵敏度和稳定性符合设计要求。

四）、调试、检测和验收1、在安装完成后，应进行调试，包括探测器的感应灵敏度、报警信号传输的可靠性等。

2、检测应按照设计要求进行，包括探测器的感应能力、报警信号传输的可靠性等。

3、验收时应按照设计要求进行，包括探测器的数量、位置、性能、功能等。

4、验收合格后，方可交付使用。

以上是火灾自动报警系统分项工程质量技术交底的内容，建设单位和施工单位应认真履行，确保工程质量达到设计要求。

1.在土建装饰完成后，应搪瓷导线并压接线鼻子后连接探测器。

根据施工图和装修吊顶布置图，现场定位划线。

对于面积较大的场所，应将探测器确认灯安装在易于观察的位置，并注意纵横排列对称。

2.当梁突出顶棚高度小于200mm时，设置感烟、感温探测器时可不考虑对探测器保护面积的影响。

当梁突出顶棚的高度在200mm～600mm时，应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。

当梁突出顶棚的高度超过600mm时，每个被梁隔断的梁间区域应至少设置一只探测器。

对于梁间距小于1米的情况，可不计算梁对探测器保护面积的影响。

3.在宽度小于3m的走道顶棚上设置探测器时，宜从中间布置。

安装感温探测器的间距不应超过10m，安装感烟探测器的间距不应超过15m。

探测器至端墙的距离不应大于探测器安装间距的一半。

探测器周围0.5m内不应有遮挡物，探测器至墙壁、梁边的水平距离不应小于0.5m。

建筑工程现场火警报警系统技术交底1. 系统概述建筑工程现场火警报警系统是为了提前发现和报警火灾，保障工程安全和人员的生命财产安全而设计的系统。

该系统由控制中心、火灾探测器、报警装置等组成。

2. 系统组成2.1 控制中心- 控制中心是系统的核心部分，负责接收和处理火灾探测器发出的信号。

- 控制中心具有实时监测、报警功能，并能对火灾发生地点进行定位。

- 控制中心还可以与其他系统集成，如视频监控系统，实现联动警报和监控。

2.2 火灾探测器- 火灾探测器用于监测现场的环境条件，一旦发现火灾，会向控制中心发送报警信号。

- 常用的火灾探测器有烟感探测器、温感探测器等。

- 火灾探测器应按照工程要求和规范进行布设和安装。

2.3 报警装置- 报警装置用于发出声音、光亮等报警信号，提醒现场人员注意火灾的发生。

- 报警装置一般安装在易被人员察觉到的位置，如走廊、大厅等。

3. 系统工作原理当火灾发生时，火灾探测器会检测到烟雾或温度的变化，并发送报警信号给控制中心。

控制中心收到信号后，会迅速启动报警装置，发出声光信号，提醒现场人员及时撤离。

同时，控制中心还可以通过联动其他系统，如关闭电源、开启通风设备等，协助应对火灾。

4. 系统安装和维护- 火警报警系统的安装需遵循相关法律法规和工程规范。

- 控制中心的位置应选择在易于监控和操作的地方，并保证工程人员的安全。

- 火灾探测器的布设应根据建筑结构和火灾风险进行合理规划。

- 系统的日常维护包括定期检测火灾探测器、保持控制中心设备运行状态良好、定期测试报警装置等。

5. 总结建筑工程现场火警报警系统是一种重要的安全设备，能够及时发现和报警火灾，确保工程和人员的安全。

合理的系统设计、正确的安装和维护是保障其正常运行的关键。

火灾报警系统施工技术交底大全一、线管敷设 2(一)施工准备 2二、预留预埋 3(三)明配钢管敷设 5(四)吊顶内敷设管路: 6二、金属线槽安装 6三、导线敷设7(一)、材料要求7(二)作业条件7(三)工艺流程7(四)布线要求7(五)、管内穿线8(六)、导线连接9(七)、控制电缆的敷设9(八)、应注意的质量问题 10四、火灾报警系统及联动系统组件及设备安装 10(一)、材料设备要求10(二)、作业条件10(三)、工艺流程10(四)、各种报警及控制设备的安装10五、系统检查15(一)一般性检查15(二)校线16(三)绝缘电阻测试 16六、系统调试16(一)调试准备16(二)、主要设备供应商配合工作 16(三)单系统调试17(四)、系统联动调试22火灾自动报警系统技术交底一、线管敷设(一)施工准备1、管子切断:用钢锯、砂轮锯进行切管,将需要切断的管子度量准确,放在钳口内卡牢。

保证断口处平齐不歪斜,管口刮铣光滑、无毛刺,管内铁屑除净。

2、弯管、箱、盒、支架预制:根据施工图加工好各种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

一般管径25mm 及以下时,可使用手扳弯管器,即将管子插入弯管器,逐步弯出所需弯度;管径32mm及以上时,可使用液压弯管器。

3、钢管的连接:1)弯曲:钢管的弯曲方法多使用弯管器或电动弯管机。

管子的弯曲半径大小直接影响穿线的难易程度,因此在弯曲管子时必须保证弯曲半径符合规范规定。

即:明配管不易小于管外径的6倍,当两个接线盒间只有一个弯曲时,其弯曲半径不易小于管外径的4倍。

暗配管不应小于管外径的6倍,当敷设于地下或混凝土内时,则不应小于管外径的10倍。

2)连接:a、采用紧定螺钉连接时,螺钉应拧紧;在振动场所,紧定螺钉应有防松动措施。

其长度应为管外径的2.0~3.0倍,管的接口应在直管接头内中心即1/2处。

根据配管线路的要求采用90°直角弯管接头时,管的接口应插入直角弯管的承插口处,并应到位,再使用压接器压接,其扣压点应不少于两点。

火灾自动报警系统技术交底一、火灾自动报警系统组成示意图二、线材要求（具体参考图纸设计要求）1、信号二总线：室内采用ZR-RVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线或ZN-RVS-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘双绞型软电线。

室外采用ZR-RVVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘及护套绞型软电缆或ZN-RVVS-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘及护套绞型软电缆。

2、DC24V电源线：平面层采用NH-BV-2*1.5mm²的铜芯耐火型聚氯乙烯绝缘电线。

室内单元楼内主干线采用NH-BV-2*2.5mm²的铜芯耐火型聚氯乙烯绝缘电线。

室外电源主干线和室内桥架主干线宜采用NH-KVV-2*6mm²铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。

应考虑线路电流负荷容量和线路压降，保证线路末端电压大于用电设备的最小工作电压。

3、多线联动控制线：采用NH-KVV-3*1.5mm²铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。

4、消防广播线：室内采用ZR-BV-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘电线或ZN-BV-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘电线。

室外采用ZR-KVV-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套控制电缆或ZN-KVV-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。

5、消防电话线：采用ZR-RVVP-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘及护套屏蔽软电缆或ZN-RVVP-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘及护套屏蔽软电缆。

（注意：消防电话线和消防广播线均需单独穿管敷设）6、主机联网线：室内采用ZR-RVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线或ZN-RVS-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘双绞型软电线。

消防联动报警系统技术交底[资料]消防联动报警系统技术交底交底内容:一、施工准备1.材料设备要求(1) 导线间绝缘电阻经摇测符合国家规范要求,做好编号。

(2) 探测器采用三线制、+、-、信号。

(3) 区域报警器的主要技术指标及其功能,应符合设计和使用要求,并有产品合格证。

(4) 集中报警器的主要技术指标及其功能,应符合设计和使用要求,并有产品合格证。

2.施工工具(1) 剥线钳、电工刀、螺丝刀(一字、十字)、尖嘴钳、克丝钳。

(2) 万用表、兆欧表、人字梯、高凳、升降车。

3.作业条件(1) 管路敷设、导线敷设、预埋盒工作全部完成。

(2) 土建装修及油漆装修全部完成。

二、施工工艺1.布线(1) 不同系统、不同电压、不同电流类别的线路不要穿于同一根管内以及线槽的同一槽孔内。

(2) 施工时要注意防火分区,不同分区的防火线路不应穿于同一根管内。

(3) 火灾探测器的传输线路要选择不同的颜色的绝缘导线,注意压线时要在端子上标号。

2.装探测器(1) 布线校线后,先将预留在盒内的导线用剥线钳剥去绝缘外皮,露出10~15cm(注意不要碰掉线号套管),顺时针压接在探测器底座的各级接线端子上,然后将底座用配套螺丝固定在预埋盒上,上好防尘防潮罩,检查无误后拧上探测器头。

(2) 按产品说明书中规定的阻值加上最后一个探测器终端电阻。

(3) 安装时,注意查看设计图纸,并联探测器的数自不要多于5个。

(4) 外接门灯的安装必须采用专用的底座。

(5) 有预留线的防水型探测器,采用接线端子过度,分别压接,压接后的端子一定要用胶布包裹好,放人盒内后再固定火灾探测器。

(6) 本装置有采用总线制,需要进行编码,在安装前对照厂家技术说明书的规定,按层或区域事先进行编码分类,才能进行安装。

(7) 在客厅等需要精装修的地点,为了使室内效果协调,要加装预埋盒以使探测器安装后外型美观。

3.安装端子箱(1) 设置在专用竖井内的端子箱,要根据设计图纸要求的高度及位置,采用金属膨胀螺栓将箱体固定在墙壁上,管进箱处要带好护口,分别引入干线和支线电缆。
