二等水准测量原理及水准仪操作讲解资料课件

二等水准测量原理及水准仪操作讲解资料课件

误差检验
通过对比和分析处理前后的数据，检验误差 处理的准确性和有效性。
成果质量评估
评估标准
制定成果质量评估的标准和指标，如精度、可靠性、稳定性等。
评估方法
采用适当的评估方法，如统计分析、对比分析、专家评审等。
评估过程
按照评估标准和指标，对测量成果进行全面、客观、准确的评估。
评估结果
根据评估结果，对测量成果进行等级划分或排名，并提出改进意见和建议。
PART 02
水准仪的种类与选择
水准仪的分类
微倾式水准仪
通过望远镜和水准器配合，利用 水准器气泡居中来控制水平视线，
适用于精度要求较通 过望远镜自动获得水平视线，操作 简便，测量精度高。
数字水准仪
采用电子测距和电子测角技术，结 合计算机技术进行数据处理，具有 测量速度快、精度高、自动化程度 高等优点。
移动仪器
移动水准仪至下一测站，重复以上步 骤，直至完成所有测量路线。
PART 04
二等水准测量的数据处理 与分析
数据处理流程
01
数据整理
对测量所得数据进行分类、排序和 筛选，确保数据准确无误。
数据计算
根据测量原理和公式，对数据进行 计算，得出所需结果。
03
02
数据转换
将测量数据转换为统一格式，便于 后续处理和分析。
确定测量路线
根据实际情况确定测量路线，并设置合适的 测站和转点。
检查仪器
检查水准仪是否处于良好状态，确保测量精 度。
准备记录表格
准备记录测量数据的表格，以便后续整理和 分析。
测量过程
瞄准前视标尺 将望远镜对准前视标尺，确保清晰度。
读取后视标尺
读取后视标尺上的读数，确保准确无 误。

《水准测量原理》课件

《水准测量原理》课件

水准测量是一种高程测量方法，它利用水准仪和水准尺来测量两点之 间的高度差。水准仪通常由望远镜、水准器和基座三个主要部分组成 ，而水准尺则用来标定两点间的高度差。
水准测量的原理
总结词
水准测量的原理是利用几何学中的相似三角形来推算两点之间的高度差。
详细描述
水准测量的基本原理是利用几何学中的相似三角形来推算两点之间的高度差。当 视线水平时，通过水准尺上的读数和基座上的读数，可以计算出两点之间的高度 差。这种测量方法精度高，广泛应用于各种工程和科学研究领域。
水准测量的应用
要点一
总结词
水准测量的应用包括大地测量、建筑工程、道路工程、水 利工程等领域。
要点二
详细描述
水准测量在各种工程和科学研究领域都有广泛的应用。在 大地测量中，水准测量可以用来确定地球的椭球形状和地 球重力场的分布；在建筑工程中，水准测量可以用来确定 建筑物的标高和进行施工监测；在道路工程中，水准测量 可以用来确定道路的标高和坡度；在水利工程中，水准测 量可以用来确定水库的水位和坝体的稳定性。
选择合适的仪器
根据测量精度要求，选择合适的水准仪 、标尺等测量仪器。
制定测量计划
根据测量范围、地形条件和精度要求， 制定合理的测量计划和路线。
测量过程中的操作方法
建立水准点
在测量范围内选择合适的位置，建立稳 定、易于辨认的水准点。
观测数据
通过水准仪读取标尺上的读数，记录数 据，确保数据准确无误。
安置仪器
《水准测量原理》ppt课件
目录
• 水准测量的基本概念 • 水准测量的工具与设备 • 水准测量的方法与步骤 • 水准测量的误差与精度控制 • 水准测量的实践与应用
01
水准测量的基本概念

第二讲 水准测量和水准仪PPT课件

第二讲 水准测量和水准仪PPT课件
• ① 圆水准器轴L’L’∥竖轴VV
• 旋转脚螺旋→圆水准气泡居中 • 仪器绕竖轴旋转180°，气泡中心偏离圆水准器零点时 • 关系不满足，需要校正 • 旋转脚螺旋调整气泡偏移量的一半 • 松开圆水准器固定螺丝 • 旋转圆水准器校正螺丝→气泡中心移到圆水准器零点
数字测图原理与应用
• 仪器再绕竖轴旋转180° • 气泡中心与圆水准器的零点重合时，校正完毕 • 否则还需要重复前面的校正工作 • 勿忘拧紧固定螺丝
• 自动化程度比较高 • 具体步骤请参考P85
数字测图原理与应用
作业
• 1.试绘图说明水准测量的原理。 • 2.已知某水准仪的i角值为－6″，问：当水准
管气泡居中时，视准轴是向上还是向下倾 斜？ （写出推理过程）
• 第七周周五课前交
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
数字测图原理与应用
• ② 十字丝分划板横丝⊥竖轴VV • 整平仪器，十字丝横丝一端对准远处一明显标志点 • 旋紧制动螺旋，旋转微动螺旋转动水准仪 • 标志点始终在横丝上移动→横丝垂直于竖轴 • 否则，需要校正
数字测图原理与应用
数字测图原理与应用
• 旋下十字丝分划板护罩 • 用螺丝刀松开四个压环螺丝 • 按横丝倾斜的反方向转动十字丝组件，再检验 • 最后应拧紧四个压环螺丝
i h h
SAB
80
数字测图原理与应用
• 求出点B尺正确读数：a’2 = a2 －Δh。 • 旋转微倾螺旋，使十字丝横丝对准 a’2 • 管水准气泡必然偏离中心 • 用校正针拨动管水准器一端的上、下两个校正螺丝 • 气泡两影像符合

水准测量PPT课件(共53张PPT)

水准测量PPT课件(共53张PPT)
〔6〕记录要原始，当场填写清楚。
5用－望对远光镜透瞄镜准目6标－或物在镜水对准光尺螺“上旋D读〞数7－，和分均划“以板十S固字〞定丝螺表的丝交示点中为准文。 “大地〞和“水准仪〞中“大〞字和“水〞
精望密远水 镜准具仪有字均良的采好用的汉钢光构学语件性拼，能并。音且的密封第起一来，个受温字度母变化，影通响小常。 在书写时可省略字母“D〞，下标“05〞、
(a)
(b)
水准点
至南湖新村
21号楼
5 号 楼 1号楼
点之记
二 水准测量方法
1.624
0.612 0.713
1.634
1.536
0.615
1.852
0.671
TP3
TP2
TP1
A
HA=29.053
IV
1.214
2.812
TP4
V
B
HB
步骤
〔1〕立尺 〔2〕安置仪器
〔3〕瞄准后视尺
〔4〕瞄准前视尺
符合水准器气泡居中后，应立即用十字
丝中丝在水准尺上读数。读数时应从 小到大，从上到下读取。直接读
取米、分米和厘米，并估读出毫米 ，共四位数。读数后再次检查符合 水准器气泡是否居中。
13 14
15 16
1.464m
自动安平水准仪的使用
自动安平水准仪的操作程序分四步，即安置仪器——粗略整平— —瞄准水准尺——读数，其中安置仪器、粗平、瞄准与微倾式水准仪操 作方法相同。读数时应注意观察自动报警窗的颜色，假设全窗为绿色可 以读数，假设任意一端出现红色，说明仪器倾斜量超出自动安平补偿范 围，需重新整平仪器方可读数。有的自动安平水准仪在目镜下方配有一 个补偿器检查按钮，每次读数前按一下该按钮，如果目标影像在视场中 晃动，说明“补偿器〞工作正常，等待2～4s后即可读数。

电子水准仪二等水准测量PPT课件

电子水准仪二等水准测量PPT课件
第20页/共54页
Consrrast （对比度）
➢ 以10%步幅设置显示器对比度。
USER 键（用户自定义键） • 在[FNC]中指定功能。
➢ TestMeas——进行测试测量，不保存数据。 ➢ ViewMeas——显示最后测量结果。
PtID &Inc
➢ 输入自动递增点号和增量值。 Ｍaninput
18.11.2009 10:41:17
第32页/共54页
4、设置线路 选择“线路”。 观测方法：
➢ BF ➢ aBF ➢ BFFB ➢ aBFFB ➢ 单程双转点
输入线路名。 选择测量方法。 输入起点点号。 指定标尺可不输。
线路名 观测方法 起始点号 起始点高程
指定标尺
【新线路】 Name: Meth: PtID: Ho: Stf1:

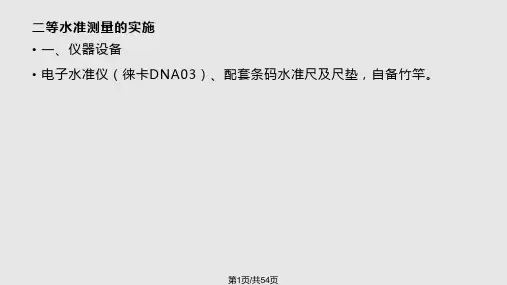

二等水准测量的实施 • 一、仪器设备 • 电子水准仪（徕卡DNA03）、配套条码水准尺及尺垫，自备竹竿。
第1页/共54页
• 二、测量组织 • 五人一组，分工如下：
➢ 两人用皮尺或测绳丈量前后视距离。 ➢ 两人立尺。 ➢ 一人观测。
• 三、测量方法 • 往返测。
第2页/共54页
二等水准测量观测顺序
• 往测： • 奇数站：后→前→前→后 • 偶数站：前→后→后→前 • 返测： • 奇数站：前→后→后→前 • 偶数站：后→前→前→后
•注意：测站数必须是偶数。
第3页/共54页
• 2、观测操作（适用于技能鉴定考试）
奇数站观测顺序： （1）后视水准尺， 读取后视距离、中丝读数； （2）前视水准尺， 读取前视距离、中丝读数； （3）前视水准尺， 读取前视距离、中丝读数； （4）后视水准尺，
观测次数
高差闭合差

二等水准测量原理及水准仪操作讲解ppt课件

二等水准测量原理及水准仪操作讲解ppt课件

A、B两点间高差hAB为：
h AB
a
b
高差=后视读数-前视读数
待定点B高程HB为：
H H h
B
A
AB
5
2.视线高法水Biblioteka 视线前进方向a Hi
A
HA
（已知）
大地水准面
b B
HB
（待定）
水准仪的水平视线高程Hi:
Hi HA a
待定B点高程HB:
HB Hi b
6
三、转点与测站 在实际工作中常常会碰到以下等情况：
安置是将仪器安装在可以伸缩的三脚架上并置于两观 测点之间。首先打开三脚架并使高度适中，用目估法使架头 大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺 旋将水准仪器连接在三脚架上。
2. 粗平 粗平是使仪器的视线粗略水平，利用脚螺旋置圆水准
气泡居于圆指标圈之中。在整平过程中，气泡移动的方向与 大姆指运动的方向一致。
HB H A h
9
转点：传递高程的临时立尺点。
如图中 TP1 、TP2等
测站：安置仪器的地方。
10
水准仪操作方法
11
电子水准仪
徕卡电子水准仪
索佳电子水准仪
以上两款电子水准仪为目前测量班组试用水平测量仪器
12
水准仪的操作
水准仪的使用： 水准仪的使用包括：水准仪的安置、粗平、精平、瞄
准、读数五个步骤。 1. 安置
14
水准仪的操作
5. 读数 用十字丝，截读水准尺上的读数。现在用的基本是电
子水准仪，读数时直接按下测量键读取及记录（老水准仪） 电子水准仪直接按测量键，读数直接在显示器上显示。
注意：水准仪使用步骤一定要按上面顺序进行，不能颠倒； 在观测过程中，严禁触碰三脚架。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A、B两点间高差hAB为：
h AB
a
b
高差=后视读数-前视读数
待定点B高程HB为：
H H h
B
A
AB
5
2.视线高法
水平视线
前进方向
a Hi
A
HA
（已知）
大地水准面
b B
HB
（待定）
水准仪的水平视线高程Hi:
Hi HA a
待定B点高程HB:

HB Hi b
6
三、转点与测站 在实际工作中常常会碰到以下等情况：
HB H A h
9
转点：传递高程的临时立尺点。
如图中 TP1 、TP2等
测站：安置仪器的地方。
10
水准仪操作方法
11
电子水准仪
徕卡电子水准仪
索佳电子水准仪
以上两款电子水准仪为目前测量班组试用水平测量仪器
12
水准仪的操作
水准仪的使用： 水准仪的使用包括：水准仪的安置、粗平、精平、瞄
准、读数五个步骤。 1. 安置
B 大地水准面
b
hAB HB
（待定）
3
结论： 水准测量原理是利用水准仪提供
的水平视线，借助于带有分划的水准 尺，直接测定地面上两点间的高差， 然后根据已知点高程和测得的高差,推 算出未知点高程。
4
二、计算待定点高程的方法
1.高差法
前进方向
水平视线
a A
HA
（已知）
大地水准面
b B
hAB
HB
（待定）
13
水准仪的操作
3. 精平 精平是使望远镜的视线精确水平。仪器粗平后，转动
90°后圆水准气泡是否还在圆指示圈之正中，如在，精平完 成，反之则需要来回轻微调试脚螺旋使其居中。 4. 瞄准
瞄准是用望远镜准确地瞄准目标。首先是把望远镜对 向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。 再旋转望远镜，使照门和准星的连接对准水准尺，最后转动 物镜对光螺旋，使水准尺清晰地落在十字丝平面上，再转动 微动螺旋，使水准尺的像靠于十字竖丝的一侧。
二等水准测量原理及水准仪操作讲解

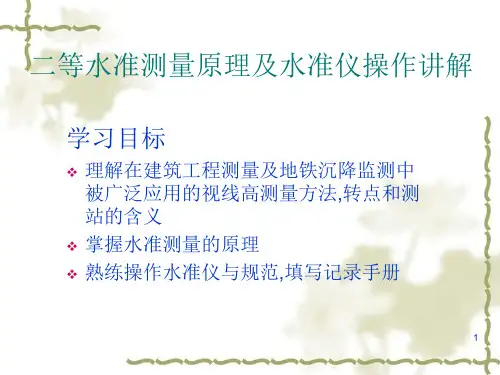

学习目标
