供水工程运行调度方案怎么写一、前言供水工程是城市基础设施建设的重要组成部分，其运行调度方案的制定是保障城市居民生活用水的重要保障。
本文将就供水工程运行调度方案进行详细的阐述，旨在提高供水工程的运行效率及水质安全保障水资源合理利用。
二、供水工程概述供水工程是指为城市、乡村、工矿企事业单位以及特定用水区域提供生活、生产和环境用水的工程设施和设备。
供水工程的主要特点是连续性、持续性、可靠性和均匀性。
通过供水管网、水厂和水源地等设施共同完成。
供水工程运行调度方案是供水工程保障正常运行的依据，是保障城市居民正常生活用水的关键。
三、供水工程运行调度目标1. 全方位保障城市和居民的饮用水供应，保证城市供水连续、安全、稳定；2. 坚决保障用水区域的工矿企事业单位正常生产用水需求；3. 优化供水工程运行模式，提高供水管网的运行效率和水质保障水资源合理利用；4. 提高供水工程的应急响应能力，确保供水工程在突发情况下能够快速反应和处理。
5. 提高供水工程环境保护意识，减少供水工程对水源地和环境的影响。
四、供水工程运行调度制度建设1. 完善供水工程设施设备管理制度，确保供水工程的设施设备正常运行；2. 杜绝严重腐蚀、二次污染及输配水管周边建筑影响；3. 配备专业化的维护运行团队，提高维护运行的效率和效果；4. 加强供水管网的定期巡视和保养，提高供水管网的稳定性和安全性；5. 建立供水工程运行考核评价体系，对供水工程的运行效率和水质安全进行评估和改进。
五、供水工程运行调度操作流程1. 水源调度：根据水源地的水质和水量，合理调度水源的取水量和取水时间，避免对水源地的过度开采和污染。
2. 水厂运行：提高水厂设备的使用效率，规范水厂运行流程，保证出厂水质符合相关标准。
3. 管网调度：根据用水区域的需水量和用水特点，合理调度供水管网的输水量和输水时间，保障用水区域的用水需求。
4. 应急响应：建立完善的水灾、水污染和供水设施设备故障的应急响应机制，快速响应并进行处理。
泵站机组预调试运行方案1. 前言泵站机组预调试运行是指在正式运行之前对机组进行测试、调试和运行的全过程，以使机组能够达到预期的性能指标和可靠性要求。
本文档旨在编制泵站机组预调试运行方案，以确保机组在正式投入运行之前达到预期的技术指标、安全指标和经济指标。
2. 方案总体要求2.1 技术指标要求在进行预调试运行期间，机组应满足以下技术指标要求：•性能指标：机组的性能应符合设计要求，并且满足使用用户的实际需求。
•可靠性指标：机组应能够稳定、可靠地运行，确保不会因为操作失误或设备故障导致安全事故和生产事故的发生。
•能耗指标：机组应在预调试运行期间达到设计能效水平，以确保后续的运行能够妥善利用能源资源，并减少能源浪费。
2.2 安全指标要求在进行预调试运行期间，机组应满足以下安全指标要求：•操作安全：操作人员应熟悉设备的特点和运行原理，并按照操作规程进行操作，确保不会操作失误导致安全事故的发生。
•设备安全：机组应满足国家标准和行业规范的安全要求，确保设备的完整、稳定，不出现安全隐患和安全事故。
2.3 经济指标要求在进行预调试运行期间，机组应满足以下经济指标要求：•生产效益：机组应能够产生经济效益，具有良好的经济效益和社会效益。
•费用控制：机组应能够在预调试运行期间控制好相关费用，节约运维成本，提高经济效益。
3. 预调试运行方案3.1 运行前准备在开始预调试运行前，应做好以下准备工作：•组织会议：召开会议，明确机组的预调试运行方案、工作任务和工作计划。
•准备设备：进行设备的检查和调试，确保设备的正常运行。
•组织人员：选派合适的人员担任机组的运行、检修和管理工作。
•制定计划：制定详细的工作计划和生产计划，确保不会影响生产进度和运作效果。
3.2 运行方案根据机组的特点和实际情况，编制详细的预调试运行方案，包括以下内容：3.2.1 机组试运行进行机组的试运行，以检查机组的设备、连接、管路和系统是否正常。
试运行期间，对于不正常的地方进行检查，并记录问题。

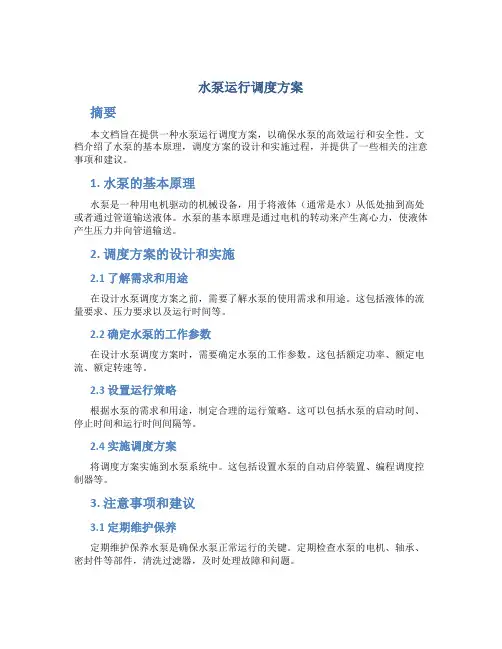

水泵运行调度方案摘要本文档旨在提供一种水泵运行调度方案，以确保水泵的高效运行和安全性。
文档介绍了水泵的基本原理，调度方案的设计和实施过程，并提供了一些相关的注意事项和建议。
1. 水泵的基本原理水泵是一种用电机驱动的机械设备，用于将液体（通常是水）从低处抽到高处或者通过管道输送液体。
水泵的基本原理是通过电机的转动来产生离心力，使液体产生压力并向管道输送。
2. 调度方案的设计和实施2.1 了解需求和用途在设计水泵调度方案之前，需要了解水泵的使用需求和用途。
这包括液体的流量要求、压力要求以及运行时间等。
2.2 确定水泵的工作参数在设计水泵调度方案时，需要确定水泵的工作参数。
这包括额定功率、额定电流、额定转速等。
2.3 设置运行策略根据水泵的需求和用途，制定合理的运行策略。
这可以包括水泵的启动时间、停止时间和运行时间间隔等。
2.4 实施调度方案将调度方案实施到水泵系统中。
这包括设置水泵的自动启停装置、编程调度控制器等。
3. 注意事项和建议3.1 定期维护保养定期维护保养水泵是确保水泵正常运行的关键。
定期检查水泵的电机、轴承、密封件等部件，清洗过滤器，及时处理故障和问题。
3.2 合理配置水泵数量在设计水泵调度方案时，需要合理配置水泵的数量。
根据流量和压力的需求，考虑多台水泵并联或串联，以确保系统的高效运行和备份。
3.3 节能措施在设计水泵调度方案时，应考虑节能措施。
例如，可以根据用水需求调整水泵的运行时间和转速，减少能耗。
3.4 安全防护水泵具有一定的危险性，需要注意安全防护。
确保水泵设备稳固安装，设置安全保护装置，避免发生事故。
结论本文档介绍了一种水泵运行调度方案，包括水泵的基本原理、调度方案的设计和实施过程以及相关的注意事项和建议。
通过合理的调度方案，我们可以提高水泵的效率和安全性，实现高效的液体输送。

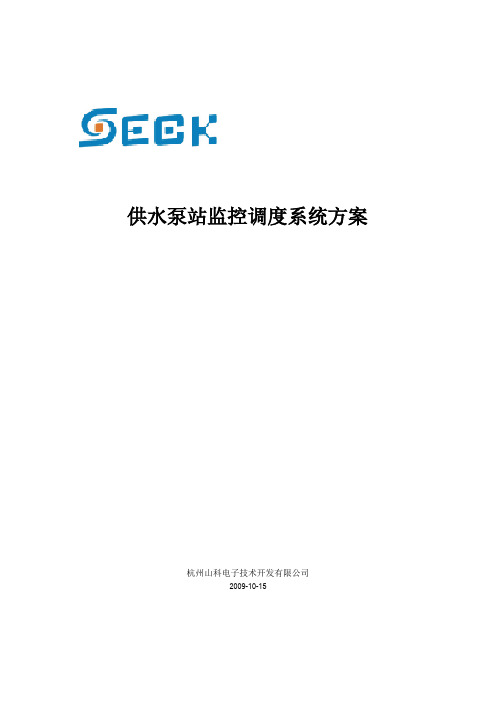

供水泵站监控调度系统方案杭州山科电子技术开发有限公司2009-10-15目录一、项目概况................................... 错误!未定义书签。
二、系统功能特性............................... 错误!未定义书签。
三、项目系统设计............................... 错误!未定义书签。
1、系统结构.................................................................................. 错误!未定义书签。
2、现场端设计及设备特色 ...................................................... 错误!未定义书签。
3．中心端软件功能特色........................................................... 错误!未定义书签。
四、项目实施方案................................. 错误!未定义书签。
五、系统建设成本预算............................ 错误!未定义书签。
附件一、泵站相关采集量和采集设备一览.......... 错误!未定义书签。
2杭州山科电子技术开发有限公司SECK 供水泵站监控调度系统方案地址：杭州市文二路391号节能科技园D 中6楼 邮编：电话：（0571）8891,1100 服务电话：8892,4241传真：8892,4316 3 一、 项目概况二次供水泵房是保证城镇居民、办公楼等生活用水不可缺少的核心设施。
随着经济不断发展，城市化进程的不断加快，城市建设中高层住宅也在快速增加，二次供水设施的建设和管理问题日渐突出。
目前城市的二次供水泵房多由用水方建设管理，管理比较松散，存在问题较多。

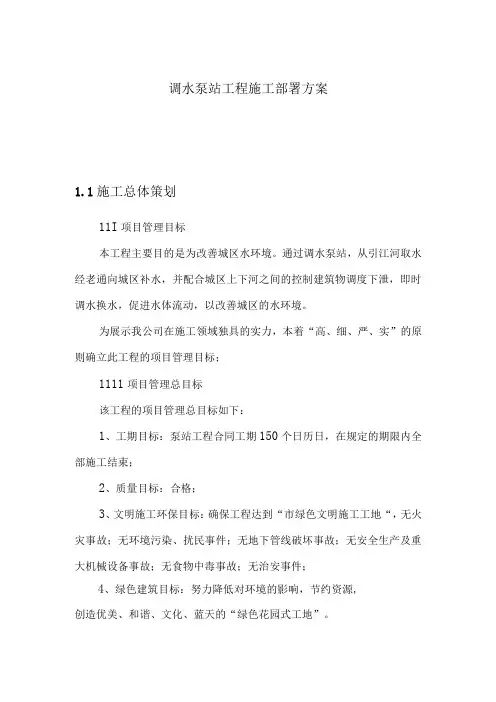

调水泵站工程施工部署方案1.1施工总体策划11I项目管理目标本工程主要目的是为改善城区水环境。
通过调水泵站，从引江河取水经老通向城区补水，并配合城区上下河之间的控制建筑物调度下泄，即时调水换水，促进水体流动，以改善城区的水环境。
为展示我公司在施工领域独具的实力，本着“高、细、严、实”的原则确立此工程的项目管理目标；1111项目管理总目标该工程的项目管理总目标如下：1、工期目标：泵站工程合同工期150个日历日，在规定的期限内全部施工结束；2、质量目标：合格；3、文明施工环保目标：确保工程达到“市绿色文明施工工地“，无火灾事故；无环境污染、扰民事件；无地下管线破坏事故；无安全生产及重大机械设备事故；无食物中毒事故；无治安事件；4、绿色建筑目标：努力降低对环境的影响，节约资源,创造优美、和谐、文化、蓝天的“绿色花园式工地”。
5、安全目标：无生产安全事故；无重伤事故；无重大机械设备事故；无职业病事件；无食物中毒事故；工伤事故控制在每月3%o；安全教育考核100%；特殊工种持证100%。
确保工程达到“市绿色文明施工工地”创“市绿色文明施工样板工地”。
6、服务目标：热情主动，协调配合，协商共事；7、科技进步目标：积极推广应用科技成果，创科技进步奖；8、信息化目标：利用现代化辅助管理手段，全面实施信息化管理；9、廉政建设目标：严格贯彻中纪委有关规定，贯彻落实党风廉政建设责任制，建设阳光工程。
10、综合管理目标：依靠一流的实力、一流的管理、一流的运作、一流的技术、一流的服务，打造精品建筑，创业主最骄傲、最放心和最满意的工程。
11、工程周边协调承诺：凡是与本工程相关的周边协调工作，做到不推诿，不找业主麻烦，不影响工程顺利进行；12、工程维修和回访承诺：工程保修期内留专人负责维修，定期组织质量回访和保修服务。
保修期满后，凡属施工原因造成的质量问题，随叫随到，负责到底。
让业主放心和满意。
1112项目管理子目标根据上述总目标要求，确立主要子目标如下：1、质量子目标：单位工程合格率达到100%;分项工程合格率达到IO0%。

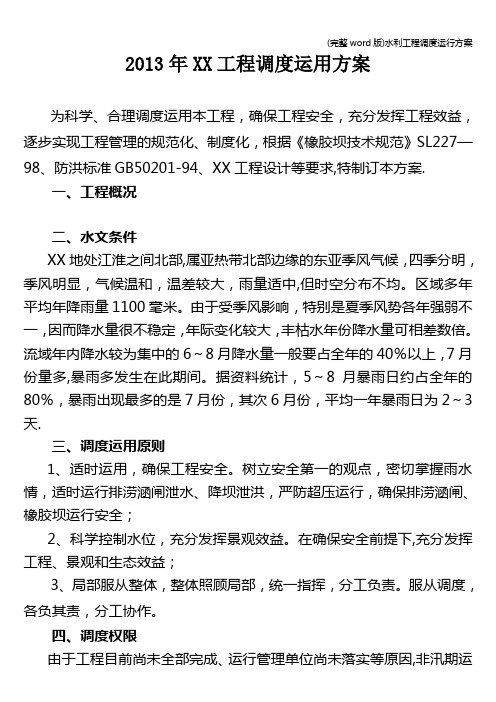

2013年XX工程调度运用方案为科学、合理调度运用本工程，确保工程安全，充分发挥工程效益，逐步实现工程管理的规范化、制度化，根据《橡胶坝技术规范》SL227—98、防洪标准GB50201-94、XX工程设计等要求,特制订本方案.一、工程概况二、水文条件XX地处江淮之间北部,属亚热带北部边缘的东亚季风气候，四季分明，季风明显，气候温和，温差较大，雨量适中,但时空分布不均。
区域多年平均年降雨量1100毫米。
由于受季风影响，特别是夏季风势各年强弱不一，因而降水量很不稳定，年际变化较大，丰枯水年份降水量可相差数倍。
流域年内降水较为集中的6～8月降水量一般要占全年的40％以上，7月份量多,暴雨多发生在此期间。
据资料统计，5～8月暴雨日约占全年的80％，暴雨出现最多的是7月份，其次6月份，平均一年暴雨日为2～3天.三、调度运用原则1、适时运用，确保工程安全。
树立安全第一的观点，密切掌握雨水情，适时运行排涝涵闸泄水、降坝泄洪，严防超压运行，确保排涝涵闸、橡胶坝运行安全；2、科学控制水位，充分发挥景观效益。
在确保安全前提下,充分发挥工程、景观和生态效益；3、局部服从整体，整体照顾局部，统一指挥，分工负责。
服从调度，各负其责，分工协作。
四、调度权限由于工程目前尚未全部完成、运行管理单位尚未落实等原因,非汛期运行排涝涵闸、升降坝袋调度由XX工程建设管理处执行调度，汛期调度由市防指决定，XX工程建设管理处按市防指指令执行调度。
五、运用条件1、XX排涝涵闸应按照规范及设计要求的排涝水位运行；2、XX橡胶坝设计蓄水位38.0米高程时，蓄水量约为185万立方米。
为确保橡胶坝及上下游河道堤防安全，根据洪水分析，确定非汛期、汛期的坝前限制水位（坝前蓄水高程）如下：①非汛期(10月1日至4月30日)坝顶高程38.00米。
②汛期(5月1日至9月30日）坝顶高程37。
00米。
橡胶坝的调度运用,要适时进行坝袋充排水，控制坝袋高度，坝顶溢流水深控制在40cm以内，严禁坝袋超压运行。
调度运行方案一、优化调度的目的为了更好的协调生产与供水环节，提高水质，提高优化供水调度程序，合理调度供水设施，设备，确保实现‘二提高，三降低’目标，从而制定优化方案。
二、优化调度的原则1、一切调度听指挥，统一调度。
2、合理调度，杜绝各类生产事故，确保各类突发事故应急，保障供水。
3、优化调度工作程序，提高工艺运行效益，运行方案节能降耗。
4、供水系统包括水源井、泵站，水厂供水管网和用户，产水，供水，用水是一个不可分割的完整系统，必须实行统一调度。
5、各有关单位应密切协作配合，维护和服从调度室的统一调度管理，以保证供水系统的安全经济运行。
三、调度管理的任务供水系统调度管理的任务是领导供水系统运行和操作，并保证实现以下目标：1、充分发挥泵站、水厂水源、供水设备的能力，以满足管网负荷的需要，保证全市用水；2、整个供水系统安全运行和连续供水；3、监视各泵站，水厂电压，电流，水位，压力，机泵关停，市内管网测压点的压力，使其符合规定的标准；4、合理供水，使供水系统在最经济方式下运行。
5、启动应急预案，解决生产中发生的事故；四、调度管理工作的主要内容1、根据计划（生产部门）的月度、季度、年度供水量计划，协助分配各水厂供水任务。
2、进行周调度分析。
3、专题平衡影响服务的设备检修项目，制定协调配合的调度措施，估计影响服务程度及范围，需要时通知用户，要在三天前书面下达，营业所按内容通知用户。
4、审批DN200以上的主要阀门操作单。
5、在日常调度工作中，每昼夜三班不间断对管网压力进行监视，对水厂出水泵房，清水泵和泵房水泵开停，清水池的贮水进行发令指挥调度，基本制度如下：⑴按时收听天气预报，参考当天调度情况制定下一天调度计划后通知水厂，便于水厂安排厂内运行计划。
⑵开停泵以前5分钟发令或回令，发令后一刻钟内该水泵不能启动供水或停止运行，则该日作为供水不能保证的事故。
⑶管道阀门计划操作参考操作单，临时性紧急操作需要后补操作单。

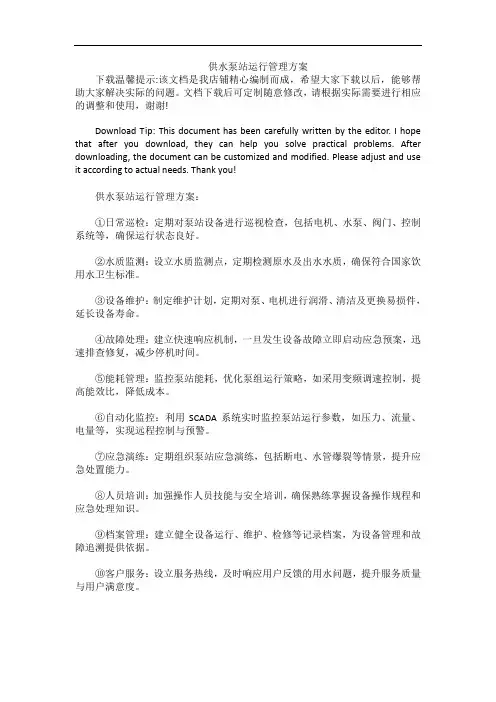

供水泵站运行管理方案下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!供水泵站运行管理方案：①日常巡检：定期对泵站设备进行巡视检查，包括电机、水泵、阀门、控制系统等，确保运行状态良好。
②水质监测：设立水质监测点，定期检测原水及出水水质，确保符合国家饮用水卫生标准。
③设备维护：制定维护计划，定期对泵、电机进行润滑、清洁及更换易损件，延长设备寿命。
④故障处理：建立快速响应机制，一旦发生设备故障立即启动应急预案，迅速排查修复，减少停机时间。
⑤能耗管理：监控泵站能耗，优化泵组运行策略，如采用变频调速控制，提高能效比，降低成本。
⑥自动化监控：利用SCADA系统实时监控泵站运行参数，如压力、流量、电量等，实现远程控制与预警。
⑦应急演练：定期组织泵站应急演练，包括断电、水管爆裂等情景，提升应急处置能力。
⑧人员培训：加强操作人员技能与安全培训，确保熟练掌握设备操作规程和应急处理知识。
⑨档案管理：建立健全设备运行、维护、检修等记录档案，为设备管理和故障追溯提供依据。
⑩客户服务：设立服务热线，及时响应用户反馈的用水问题，提升服务质量与用户满意度。

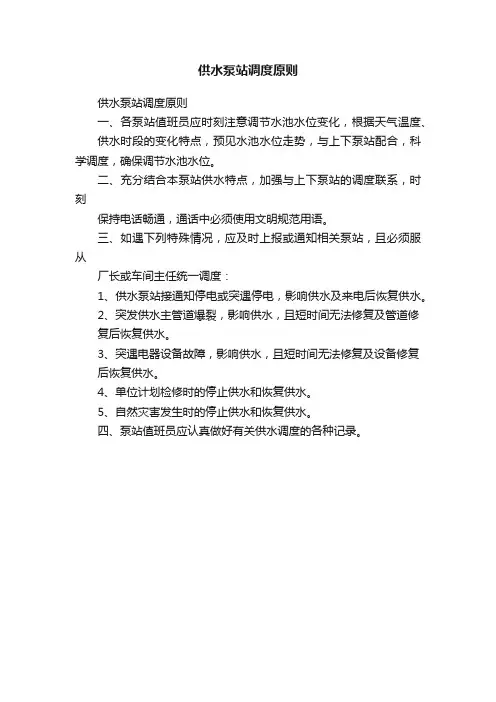

供水泵站调度原则
供水泵站调度原则
一、各泵站值班员应时刻注意调节水池水位变化，根据天气温度、
供水时段的变化特点，预见水池水位走势，与上下泵站配合，科学调度，确保调节水池水位。
二、充分结合本泵站供水特点，加强与上下泵站的调度联系，时刻
保持电话畅通，通话中必须使用文明规范用语。
三、如遇下列特殊情况，应及时上报或通知相关泵站，且必须服从
厂长或车间主任统一调度：
1、供水泵站接通知停电或突遇停电，影响供水及来电后恢复供水。
2、突发供水主管道爆裂，影响供水，且短时间无法修复及管道修
复后恢复供水。
3、突遇电器设备故障，影响供水，且短时间无法修复及设备修复
后恢复供水。
4、单位计划检修时的停止供水和恢复供水。
5、自然灾害发生时的停止供水和恢复供水。
四、泵站值班员应认真做好有关供水调度的各种记录。

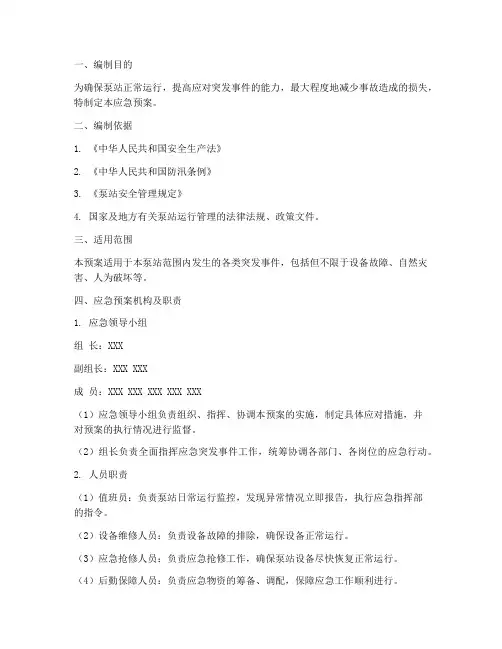

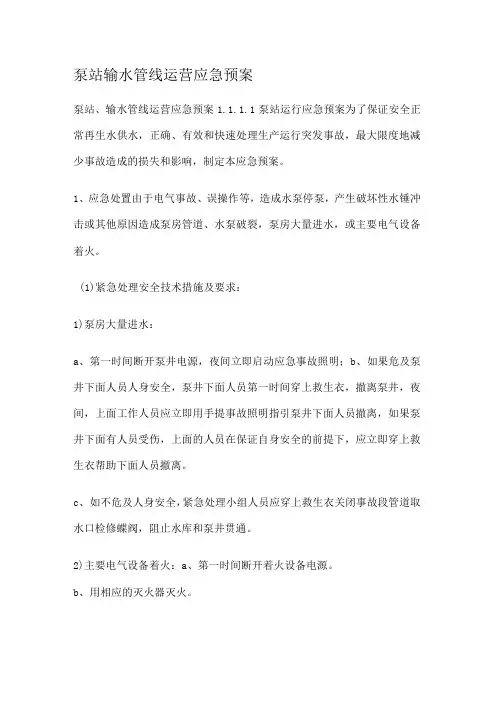

一、编制目的为确保泵站正常运行，提高应对突发事件的能力，最大程度地减少事故造成的损失，特制定本应急预案。
