SDH传输网设计方案

某市SDH传输网组网的设计毕业设计说明书（论文）中文摘要由于网络迅速发展，迫切需要快速增加传输带宽，而SDH传输网可较好的解决这一问题，并且SDH传输网有许多传统PDH网络无法比拟的优势，不仅可以应用在所有传统的电信领域，还可能使电信网络结构演变成为一个同一网络。

因此，有...<P>毕业设计说明书（论文）中文摘要<BR>由于网络迅速发展，迫切需要快速增加传输带宽，而SDH传输网可较好的解决这一问题，并且SDH传输网有许多传统PDH网络无法比拟的优势，不仅可以应用在所有传统的电信领域，还可能使电信网络结构演变成为一个同一网络。

因此，有必要研究SDH传输网组网技术。

在研究过程中，首先研究了SDH理论，然后研究了SDH传输网组网中重点要考虑的几个问题，包括拓扑结构选择，自愈保护方式选择，时钟同步，设备选择等。

并且，通过一个具体实例来验证，最终充分理解SDH传输网组网技术，并且深刻感受到SDH组网有很强的应用价值。

SDH传输网在未来一段时期必将发挥更大作用。

<BR>关键词&nbsp; 传输网&nbsp; 同步数字系列&nbsp; 网元&nbsp;&nbsp;&nbsp; 网络保护&nbsp; 时钟同步<span class='Wnq339'></span> </P><P>毕业设计说明书（论文）外文摘要<BR>Title&nbsp;&nbsp;&nbsp; A Design of SDH Transmission Networking for Jing Mencity&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp ;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;& nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nb sp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; <BR>Abstract<BR>With the rapid development of the network, a fast growth in the bandwidth of transport network is needed, SDH transport network is able to deal with such problem, further, SDH transport network has many advantages which can not be found in the traditional PDH network, such network can be deployed not only in the realm of traditional telecommunications but can make the networks in to a whole one. So, it is necessary to research the technology of SDH networking, including topology selection, network protection selection, Synchronous, device selection and etc. Finally, via a analysis towards an example, a better comprehention of SDH is given and a strong feel of thevalue of SDH is gained. In the coming duration, SDH transport network will surely play an important role in transport network. <p class='Wnq339'></p> <BR>Keywords&nbsp; Transport network&nbsp; Synchronous digitial hierarchy&nbsp;&nbsp; networkunits&nbsp;&nbsp;&nbsp;&nbsp; Network protection&nbsp;&nbsp; Synchronous ofclock<BR><BR>引言<BR>自80年代中期以来，光在电信网中获得了大规模应用。

ＳＨ Ｄ 传输 网络 网管系 统建 设前要 充分 考虑 到在 建设过 程 巾可能会 遇 到的各 种 问题 。中 国联通 长途传 输综 合 网管系 统采用 了 以下几个 基 本建没 思路 ： １ ）对象 管理 要 全面 。在对 主 要 的传输 设 备和 连 接 设备 管理 ， 并要 考 虑到 管道 网资 源 、光缆 网 资源 、维 修 支持 资源 以及 如客 户 资源 、工 程 资料 等 ，并 将所 有 的 资源 都 融 进 综 合 网管 系 统 中 ， 为传 输 网络 的维 护 提 供 支
２Ｓ Ｈ的组 网 Ｄ
个局 站 内ＳＨ Ｄ 设备最 好 单独 成列 。Ｄ Ｆ Ｄ 架可 集 中另 设一 列 。其 电源头 柜 的
配 置应 考虑 终期容 量 的需求 ，特 别是Ｄ Ｃ Ｘ 设备 ，功耗 较大 一个 局站 ，有 的上 下 ２Ｍｐ 电路 较 多。 由于 ＳＨ 备 ，￣ＤＣ Ｇ ｂｓ Ｄ设 Ｘ４／ｌ ５Ｍ ２ Ｍ ．ＧＤ 均有 、１５ 、６２ 、２５ ＡＭ ２ 端 口，其 ２支 路 占用 哪一 种设 备 端 口，要 根据 全 网情 况合 理 安排 为维护 Ｍ Ｍ
持。
ＰＨ Ｄ ，可建设 ＳＨ Ｄ 的重 叠网 ，但仍 要充 分发挥 ＰＨ 的作用 。 Ｄ 与Ｐ Ｈ Ｄ网
３工程设 计 中的注 意几 个问题
３１ 光缆 选择 。 由于单模 光 纤具 有衰 耗低 、带 宽大 、 易于扩 容升 级和 ． 成本 低 等优 点 ，国 际上 己一致 认 为光 同步 传 输网只 使 用单 模光 纤做 为 传输 媒介 。现在 新建 设光 缆建Ｓ Ｈ Ｄ 网时 也多采 用Ｇ ６２ 纤。对 于Ｇ６ ２ ． ５光 ．５ 光纤 ，工 作波 长 窗 口有 １１ｎ和 １５ｈ两 种 ， 一般情 况 下 ，全 网宜 采用 ～种 波长 ， ３０ ｍ ５Ｏ ｍ 这样可 减少 接 口板种类 ，便 于 维护 。 ３ ２传 输 设 计 。ＳＨ 的传 输 指标 ， 主要 有衰 减 和 色散 。在 实 际设 计 ． Ｄ网 中，通 常都 是衰减 限 制 了中继段 长度 。在 设计 对 ，可 参照 ＩＵ一 Ｔ 出 的光 Ｔ－ 提 接 Ｖ参 数 ，但 对于 长距 离 中继 段 ，可 根据 工程 实 际需要 ，要求 厂家 提供 增 Ｉ 强型 光接 Ｖ参 数 。如 ２５ ｂ ｓ Ｉ Ｔ － 规 范在 ｓ 间光通 道 衰减 范 围为 Ｉ ．Ｇｐ 光Ｖ ，ＩＵ 一Ｔ Ｒ ｌ￣２ ｄ ，在长 途 传输 中 则显 得有 些过 小 。 目前不 少 厂家 可做 ￣２ ｄ甚 至 Ｏ ０Ｂ Ｊ ｌＳＢ ３ｄ 以Ｌ ０Ｂ ，这样 可增 大 中继距 离 ，还 有 的厂家 可提 供光放 大器 ，可在 较长 距 离 （ ｌＯｍ 如 Ｏ ｋ 以上 ）不加 中继 。 ３ ３局 站 设 计 。 配 置ＳＨ 备 ，一 期 工程 容 量 一般 要 考 虑满 足 ５ 以 ． Ｄ设 年

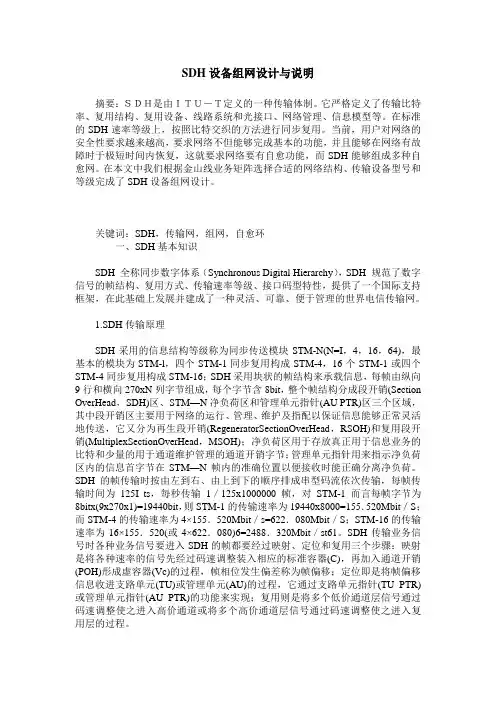

SDH设备组网设计与说明摘要：ＳＤＨ是由ＩＴＵ－Ｔ定义的一种传输体制。

它严格定义了传输比特率、复用结构、复用设备、线路系统和光接口、网络管理、信息模型等。

在标准的SDH速率等级上，按照比特交织的方法进行同步复用。

当前，用户对网络的安全性要求越来越高，要求网络不但能够完成基本的功能，并且能够在网络有故障时于极短时间内恢复，这就要求网络要有自愈功能，而SDH能够组成多种自愈网。

在本文中我们根据金山线业务矩阵选择合适的网络结构、传输设备型号和等级完成了SDH设备组网设计。

关键词：SDH，传输网，组网，自愈环一、SDH基本知识SDH 全称同步数字体系（Synchronous Digital Hierarchy），SDH 规范了数字信号的帧结构、复用方式、传输速率等级、接口码型特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活、可靠、便于管理的世界电信传输网。

1.SDH传输原理SDH采用的信息结构等级称为同步传送模块STM-N(N=I，4，16，64)，最基本的模块为STM-l，四个STM-1同步复用构成STM-4，16个STM-1或四个STM-4同步复用构成STM-16；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向270xN列字节组成，每个字节含8bit，整个帧结构分成段开销(Section OverHead，SDH)区、STM—N净负荷区和管理单元指针(AU PTR)区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销(RegeneratorSectionOverHead，RSOH)和复用段开销(MultiplexSectionOverHead，MSOH)；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM—N帧内的准确位置以便接收时能正确分离净负荷。

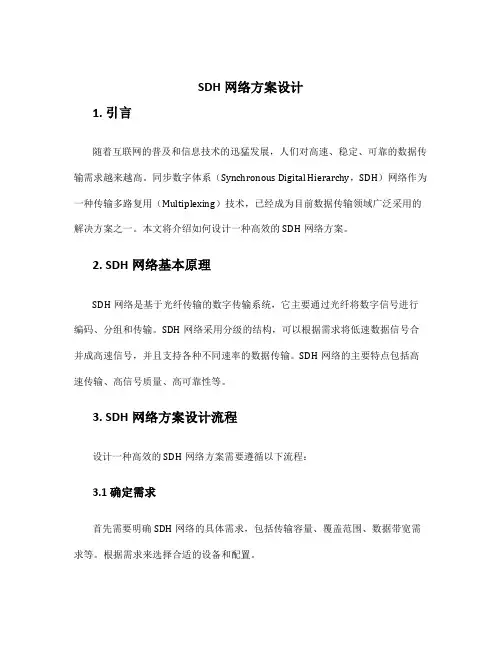

SDH网络方案设计1. 引言随着互联网的普及和信息技术的迅猛发展，人们对高速、稳定、可靠的数据传输需求越来越高。

同步数字体系（Synchronous Digital Hierarchy，SDH）网络作为一种传输多路复用（Multiplexing）技术，已经成为目前数据传输领域广泛采用的解决方案之一。

本文将介绍如何设计一种高效的SDH网络方案。

2. SDH网络基本原理SDH网络是基于光纤传输的数字传输系统，它主要通过光纤将数字信号进行编码、分组和传输。

SDH网络采用分级的结构，可以根据需求将低速数据信号合并成高速信号，并且支持各种不同速率的数据传输。

SDH网络的主要特点包括高速传输、高信号质量、高可靠性等。

3. SDH网络方案设计流程设计一种高效的SDH网络方案需要遵循以下流程：3.1 确定需求首先需要明确SDH网络的具体需求，包括传输容量、覆盖范围、数据带宽需求等。

根据需求来选择合适的设备和配置。

3.2 设计拓扑结构根据需求确定SDH网络的拓扑结构，包括中心节点、传输路径和终端节点等。

可以采用星型、环型、网状等不同结构。

3.3 选择设备和配置根据拓扑结构选择合适的设备，包括传输设备、光纤设备、接口卡等。

配置这些设备，包括光纤的连接、设备的参数设置等。

3.4 网络规划和布局根据实际情况进行网络规划和布局。

确定各个节点之间的物理连接，包括光纤的布线、设备的布局位置等。

3.5 配置和调试根据网络规划和布局进行设备的配置和调试。

确保设备之间的连接正常，数据传输稳定。

4. SDH网络方案设计的考虑因素在设计SDH网络方案时，需要考虑以下因素：4.1 传输容量根据需求确定SDH网络的传输容量。

根据数据的增长趋势和扩展需求，选择合适的设备和配置。

4.2 信号质量SDH网络传输的信号质量直接影响数据传输的可靠性和稳定性。

在设计网络方案时需要考虑信号质量的要求，选择合适的设备和配置。

4.3 结构可靠性SDH网络需要保证数据传输的稳定和可靠，因此在设计网络方案时需要考虑网络的冗余性和容错性，以保证网络的可靠性。

SDH传输网设计方案清晨的阳光透过窗帘的缝隙，洒在我的笔记本上，笔尖跳跃着，思绪如泉涌。

这10年的经验，仿佛在这一刻凝聚，我将用最自然的语言，最流畅的笔触，带你走进SDH传输网的设计世界。

一、项目背景想起那天和客户初次见面，他们焦急的眼神，对网络传输的渴望。

这是一个跨区域的大型项目，涉及到多个子公司，数据传输的稳定性和高效性至关重要。

SDH传输网，作为一种成熟的传输技术，自然成了我们的首选。

二、需求分析1.网络容量：根据客户的业务需求，预计网络容量需达到10Gbps，以满足未来5年的业务增长。

2.网络可靠性：要求网络具备99.999%的可靠性，确保业务连续性。

3.网络安全性：确保数据传输的安全性，防止数据泄露和恶意攻击。

三、网络架构设计1.核心层：采用环形结构，实现各节点的高速互联，提高网络的可靠性。

2.接入层：采用星形结构，将各子公司的网络接入核心层，简化网络结构，提高接入效率。

3.传输链路：采用SDH传输技术，实现各节点之间的数据传输，保证数据传输的稳定性和高效性。

四、设备选型1.核心层设备：选择高性能、高可靠性的SDH传输设备，如华为OSN系列。

2.接入层设备：选择具备良好扩展性和易于管理的接入设备，如华为S5700系列。

3.传输链路设备：选择适合SDH传输技术的光传输设备，如华为OptiX系列。

五、网络安全设计1.数据加密：采用加密技术，对传输数据进行加密，防止数据泄露。

2.防火墙：在核心层和接入层部署防火墙，防止恶意攻击。

3.入侵检测：部署入侵检测系统，实时监控网络，发现异常行为及时报警。

六、网络管理1.网络监控：采用统一的网络监控平台，实时监控网络运行状况，确保业务连续性。

2.配置管理：采用自动化配置工具，简化网络配置过程，提高配置效率。

3.故障处理：建立故障处理流程，确保故障得到及时处理。

七、项目实施与验收1.项目实施：按照设计方案，分阶段进行设备安装、调试和优化。

2.项目验收：在项目完成后，组织专家进行验收，确保网络满足设计要求。

电力通信SDH传输网络系统架构设计摘要：SDH传输网络为当前电力通信网络的重要组成部分。

近年来，伴随国家对电网改造的持续加快，如何优化和改造电力通信，SDH输电网络已成为国家电力企业发展的迫切难题。

本文重点探讨电力通信SDH传输网络架构优化改造的实施阶段，以促进中国电力公司的长远发展。

关键字：电力通信；SDH；传输网络架构；优化;转换一、SDH传输系统的简述1.1SDH传输系统SDH（SynchronousDigitalHierarchy同步数字体系）传输系统是一个传输综合信息的非常复杂的网络，它集合了多路重复使用，更换，线路传输和其他功能，其特点是经过综合处理后才能传输信息。

这个传统的系统在1985年问世，最初是由美国贝尔通信技术研究所提出的。

随着现有SDH系统的问世，通信网络安全性和信息传输可靠性得到了极大的提升，在促进网络的发展中起着非常重要的作用。

1.2与现有的PDH传输网络相比，SDH传输系统具有明显的优势与PDH传输网络相比，SDH传输系统主要在四个方面具有明显的优势：SDH传输系统可以实现信息结构的标准化水平，以同时以不同的速度复用信号，并且可以将不同的SDH设备的光端口相互接连。

②增强了网络监管和故障检查，报修与维护的实力，并实现了网络维护功能。

③SDH传输系统使用同步复用模式简化了通信网络的信号，因此改善了网络系统的自愈功能。

④非常兼容，可以传输PDH服务，并且与其他系统（如ATM和FDDI）的信号兼容。

1.3用于电力通信中SDH传输系统的构成随着中国电网的建设持续加速，发电厂和变电站的数量逐年增加，电力通信网络中SDH传输节点的数量迅速增加，一些大城市中SDH传输网络节点多于一百五十个。

SDH传输系统主要由终端多路复用器，分插多路复用设备，数字的交叉链接设备和通信传输介质（例如光纤）组合。

在电力通信网络中，SDH传输网络中心节点的业务差异基本上是相同的业务类型，包括电话调度，线路操作通道，电能计算和生产管理以及通信和传输系统，可以实现集成管理。

sdh实施方案SDH实施方案一、前言随着信息技术的不断发展，SDH（同步数字体系）作为一种新型的数字传输技术，已经在通信领域得到了广泛的应用。

SDH技术以其高可靠性、高灵活性和高效率的特点，成为了当前主流的传输技术之一。

本文将针对SDH实施方案进行详细的介绍和分析，以期为相关领域的从业人员提供一定的参考和指导。

二、SDH实施方案概述1. SDH技术简介SDH是一种基于同步传输技术的数字传输体系，其核心是采用了STM（同步传输模块）作为基本传输单元，实现了多路复用、多速率适配和柔性交叉等功能。

SDH技术采用了先进的光纤传输技术和数字信号处理技术，可以实现多种传输速率的灵活切换和适配，同时具有较高的网络可靠性和稳定性。

2. SDH实施方案的重要性SDH作为一种高效可靠的传输技术，对于现代通信网络的建设和运营具有非常重要的意义。

SDH实施方案的设计和部署，直接关系到通信网络的性能和稳定性，对于提高网络的传输能力、降低成本、提高服务质量具有重要作用。

三、SDH实施方案的关键步骤1. 网络规划与设计SDH实施方案的第一步是进行网络规划与设计。

在进行规划时，需要充分考虑网络的传输需求、拓扑结构、业务布局等因素，同时还需要进行网络容量评估和资源规划，确保网络的扩展性和灵活性。

2. 设备选型与采购在完成网络规划与设计后，需要进行设备选型与采购工作。

根据网络规划的要求和设计方案，选择合适的SDH设备和相关配套设备，进行采购和投资评估。

3. 网络建设与部署网络建设与部署是SDH实施方案的核心环节。

在此阶段，需要进行设备安装、调试和联调工作，同时还需要进行网络的验收和性能测试，确保网络的正常运行和性能指标的达标。

4. 运维与维护SDH实施方案的最后一步是运维与维护。

在网络正式投入运营后，需要进行网络的日常监控、故障处理、性能优化等工作，确保网络的稳定运行和性能的持续改进。

四、SDH实施方案的优势和挑战1. 优势（1）高可靠性：SDH技术采用了复杂的保护机制和恢复机制，具有较高的网络可靠性和稳定性。

四 、结束 语
随着 电信运 营 市场 竞争 的加 剧 ，传 输业 务 的类 型 不 断加大 ， 传 输容 量 的需求 不 断发 展 。 目前 的传 输 网络 还不 能适 应分 组业 务 的传送 ，因此 ，下 一代 传输 网络 必定 向着 大 容量 、智 能化 、 高速 度 、 多业 务 、更 适合 分 组业 务 的传 送 发展 。 参 考 文献 ：
Ｚｈ ｎ ｈ ｎ ｚ ｉ ａ ｇ Ｚ ｏ ｇ ｈ
（ａ ａ ｎ ｏ ｒ ｒｎ ｈＭａｋ ｔ ｇＤ ｐ ￣ ｅ ｔ ｈｎ ｉｏ ｇＢ ｙ ｎ ａ ｅ ０ ０ ，ｈｎ ） Ｂ ｙ ｎ ａ ｅ ａ ｃ ， ｒｅｉ ｅ ａ ｍ ｎ， ｉ Ｔｅ ｎ ，ａ ａ ｎ ｏ ｒ １ ０ ０Ｃ ｉ Ｂ ｎ Ｃ ａ ｔ ５ ａ
Ｋ ｅ ｗ ｏ ｄｓＳＤＨ ａ ｓ ｉｓｏｎｎ ｔ ｏ ｋ； ｅｗ ｏ ｋ ｄ ｓｇ Ｔｒ ｎ ｍ ｉｓｏ ｐ ｒｏ ｍａ ｃ ；ｎ ｘ １ ｓ ｙ ｒ ： ｔ ｎ ｍ ｓｉ ｅｗ ｒ Ｎ ｔ ｒ ｅ ｉｎ； ａ ｓ ｓ ｉｎ ｅ ｆ ｒ ｎ ｅ Ｉｄｅ ｌ ｔ ｒ ｅ
一
、
前 言
ＳＨ （ｙ ｃｒｎ ｕ ｉｉａ ｉｒｒ ｈ ）全称 叫做 同步数 字 Ｄ Ｓ ｎｈ ｏ ｏ ｓＤｇ ｔ ｌＨ ｅａ ｃｙ 传 输 体系 ，它能 实现 网络 的 高效 管理 、动 态 网络维 护 、实 时业 务 监控 等 多项功 能 ，能 实现 高效 、灵 活 、可 靠 的 网络 运行 ，降低 维 护 费用 ，提 高 网络 资源 的利用 率 。Ｓ Ｈ 术 自从 ９ 年 代 引入我 国 Ｄ技 Ｏ 以来 ，在 骨干 网中被 广泛 采用 ，在 接入 网 中也 充分利 用 ＳＨ标 准 Ｄ 化 的光接 口、灵 活 网络拓 扑 能力 、强 大 的网管 能力 和 高可靠 性 带 来 的好处 。 二 、Ｓ Ｈ技 术分 析 Ｄ （ ）光 接 口类 型 。Ｓ Ｈ网是 由 Ｓ Ｈ网元 设备通 过光缆互 连而 一 Ｄ Ｄ 成 的，与传 统的准 同步光缆 数字 系统不 同的是 ，同步光 缆数字 线路 系统 是一个 开放 的系统 ， 备横 向兼容性 ，任何 网络单 元都 能在 光 具 路上 互通 ，因此 ，必 须实现光 接 口的标准 化。光接 口根据 应 用场合 的不 同分为三 类 ： 内通信 光接 口、 局 短距 离局 问通信 光接 口和 长距 离局 间通信光 接 口。 同的接 口类 型其 工作 的波 长窗 口、 不 光纤 类型 、 速率 等级 各不 相 同。（ ）定 时与 同步。数 字 网的 同步 性能 影响 网 二 络 的正常工 作 ，网同步 问题 是数 字 网中需要首 先解决 的 问题 。网 同 步 的 目的是 使 网中个 节 点 的时钟 频 率和相 位 都 限制在 事先 确 定好 的容 差范 围之 内，避免 数字传输 系统 中传输 性能 的抖动 、误码 。解 决数 字网 同步有伪 同步和 主从 同步两种 方法 。 同步 一般用 艳原子 伪 钟 ，网 内各 局 的时钟虽然 频率和 相位不 完全相 同，但 是误差很 小 ， 接近 于 同步 。主从 同步 是指 网内配有 高精度 时钟的主 局 ，网内各局 均 受控于 该主 局 ，逐 级控 制直 到 网络 的末 端 网元 。（ ）传 输性 能 三 分析 。传输 系统 的性能 客观地反 映通信 网的通 信质量 ，影 响 Ｓ Ｈ Ｄ 传 输 网传输性 能的指标 有误码 、抖 动、漂移 。 三 、Ｓ Ｈ 输 网网络 设 计及运 行 Ｄ 传 本 文根 据某 市 ＳＨ城 域传 送 网的现 状 ，从 以下几 个 方面进 行 Ｄ Ｓ Ｈ传输 网网络 设计 及运 行分 析 。（ ）设 计依 据 。某 市 已经建 立 Ｄ 一 的 ＳＨ城 域传 送 网分 为核 心传 送层 、汇 聚传 送层 和接 入传 送层 ， Ｄ 接 入传送 层 包含 用户 的 综合业 务 引入 ，但 是 该传输 网络缺 少单 独 的居 间 中继 系统 ，本 地 网汇聚 环也 仅 仅在 一个 平面 上 。 网络 的层 次结 构从 纵 向划 分 一般 分为 三个 网络 层 次： 骨干 层 、 汇聚 层和 边 缘接 入层 。 骨干 层 负责 多业 务处 理和 大颗 粒业 务调 度 ； 汇聚 层 以 多业 务汇集 、传 送 、处 理 、调度 为主 要任 务 ；边 缘接 入 层 以 多 业 务 接 入 、 细 颗 粒 传 送 和 调 度 为 主 要任 务 ，一 般 采 用 １５ ６２ ｂ ｓ环 网 结构 。根据 这些 原 则 ，考虑 后期 局 间 中继传 输 ５／ ２Ｍ ／

SDH传输网设计方案SDH（同步数字层次结构）是一种用于传输数字信号的技术，广泛应用于电信网络、广播电视网络和数据传输网络。

SDH传输网具有高可靠性、高速度和灵活性，可以满足各种不同应用的需求。

本文将介绍SDH传输网的设计方案。

SDH传输网通常采用环形拓扑结构，这种结构具有较高的可靠性和灵活性。

在网络中，每个节点都连接到一个环形的路径上，从而确保了数据的可靠传输。

同时，环形拓扑结构也易于扩展和升级。

SDH传输网的传输速率通常为 5 Gbps或 10 Gbps。

这种高速传输速率可以满足大量数据传输的需求，同时也可以提供更多的传输通道。

SDH传输网的传输距离通常为几十公里到几百公里，这取决于网络拓扑结构、传输速率和光缆的质量等因素。

在需要更远距离传输的情况下，可以通过使用中继器或放大器来扩展传输距离。

SDH传输网可以支持多种不同的业务，包括语音、数据、图像和视频等。

通过使用不同的容器和映射方式，可以将不同类型的业务映射到SDH传输网上，从而实现多业务传输。

SDH传输网具有高可靠性设计，包括以下措施：冗余设计：在网络中，每个节点都有备份节点，以确保数据可以在节点故障时继续传输。

错误检测和纠正：SDH传输网使用循环冗余校验（CRC）等技术来检测和纠正数据错误。

保护切换：在网络中，当某个节点发生故障时，可以通过保护切换机制将数据切换到其他节点继续传输。

SDH传输网具有完善的管理系统，可以对网络中的各个节点进行实时监控和管理。

管理系统可以显示网络的运行状态、告警信息、性能指标等数据，同时也可以对网络中的各个节点进行配置和控制。

管理系统还可以对网络中的数据进行备份和恢复，以确保数据的安全性。

SDH传输网是一种可靠、高速、灵活和多业务的传输网络，适用于各种不同应用的需求。

在设计 SDH传输网时，需要考虑网络拓扑结构、传输速率、传输距离、多业务支持、高可靠性设计和网络管理等方面的问题。

通过合理的设计和配置，可以充分发挥 SDH传输网的优势，提高网络性能和可靠性。

摘要摘要同步数字体系（Synnchronous Digital Hierarchy SDH）是一种新的传输体制，广泛地运用于实用的光纤通信系统中。

高度发达的信息社会要求通信网能提供多种多样的电信业务，通过通信网传输、交换、处理的信息量将不断增大，这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展，随着系统容量的不断提高，电子器件处理信息的速率还远远低于光纤所能提供的巨大负荷量的矛盾就更加显现。

为了进一步满足各种宽带业务对网络容量的需求，进一步挖掘光纤的频带资源，充分利用SDH同步复用、标准化的光接口、强大的网管能力、灵活网络拓扑能力和高可靠性，开发和使用新型光纤通信系统将成为未来的趋势。

本文以SDH的传输原理为基础，通过中国华为公司所研制的最新一代SDH智能光传输设备—OPTIX OSN为基础，设计了一个以三台设备为基本网元的简单的链型传输网络，通过实验室的运行和测试，可以实现异地之间的通信业务的上传下载传输。

关键字：SDH，网络，光传输，STM-N,组网，复用，光接口ABSTRACTABSTRACTDigital synchronous Digital system (Synnchronous Hierarchy SDH) is a kind of new transmission system, is widely used in practical optical fiber communication system. Highly developed the information society for network can provide varied telecommunication business, through the network transmission and exchange, processing of information will continue to increase, this requires modern communications network to the digital, integrated, intelligent and personalization direction, with the continuous improvement of the system capacity, rate of processing information electronic devices are still far lower than fiber can provide the huge contradiction is more load appeared. In order to further meet various broadband business demand for network capacity, further mining fiber band resources, make full use of SDH synchronous multiplexing, standardization of light interface, powerful network management ability, flexible network topology ability and high reliability, the development and use of new fiber communications systems will become the trend of the future. Based on SDH transmission principle as the foundation, which is developed by China huawei company of the latest generation of SDH intelligent optical transmission equipment - OPTIX OSN as the foundation, the design a to three equipment for the basic nets yuan simple chain type transmission network, through laboratory operation and test, can realize the communication between the different business uploads and downloads transmission.Keyword:SDH，network，optical transmission，STM-N，networking，reuse，Light interface目录第一章引言 (1)1.1选题背景 (1)1.2研究目标和意义 (1)第二章SDH原理 (2)2.1 SDH信号的帧结构和复用步骤 (2)2.1.1 SDH信号的帧结构 (2)2.1.2 SDH的复用步骤 (5)2.2 SDH设备的逻辑组成 (5)2.2.1 SDH网络的常见网元 (5)2.2.2 SDH设备的逻辑功能块 (7)2.3 SDH网络结构和网络保护机理 (9)2.3.1基本的网络拓扑结构 (9)2.3.2 自愈网 (10)2.4 SDH网的特点 (12)2.5 SDH传输过程 (13)第三章硬件结构、设备简介 (15)3.1 SDH设备总体介绍 (15)3.2 T2000网管系统介绍 (15)3.2.1 T2000网管的特点 (15)3.2.2 单站配置 (16)第四章拓扑结构 (18)4.1网络拓扑结构图 (18)4.2网管实现 (19)4.2.1 组网器材 (19)4.2.2内容说明 (20)4.2.3 T2000网管实现 (20)第五章结论 (36)5.1 设计总结 (36)参考文献.... . (37)致谢 (38)第1章引言第一章引言1.1选题背景随着人们生活品质的不断提高，对通信也提出了更高的要求。

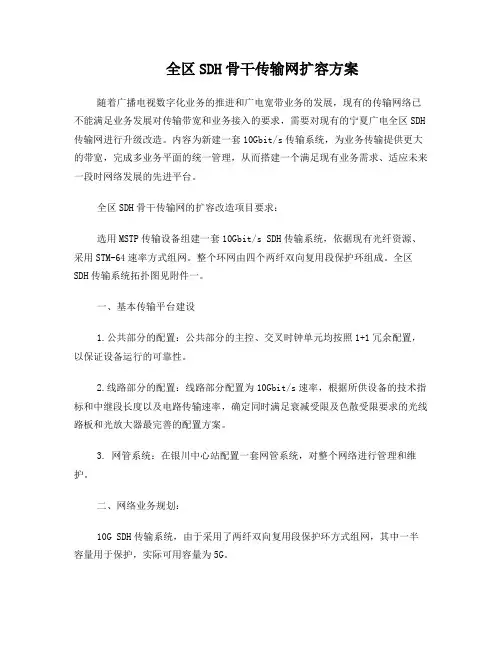

全区SDH骨干传输网扩容方案随着广播电视数字化业务的推进和广电宽带业务的发展，现有的传输网络已不能满足业务发展对传输带宽和业务接入的要求，需要对现有的宁夏广电全区SDH 传输网进行升级改造。

内容为新建一套10Gbit/s传输系统，为业务传输提供更大的带宽，完成多业务平面的统一管理，从而搭建一个满足现有业务需求、适应未来一段时网络发展的先进平台。

全区SDH骨干传输网的扩容改造项目要求：选用MSTP传输设备组建一套10Gbit/s SDH传输系统，依据现有光纤资源、采用STM-64速率方式组网。

整个环网由四个两纤双向复用段保护环组成。

全区SDH传输系统拓扑图见附件一。

一、基本传输平台建设1.公共部分的配置：公共部分的主控、交叉时钟单元均按照1+1冗余配置，以保证设备运行的可靠性。

2.线路部分的配置：线路部分配置为10Gbit/s速率，根据所供设备的技术指标和中继段长度以及电路传输速率，确定同时满足衰减受限及色散受限要求的光线路板和光放大器最完善的配置方案。

3. 网管系统：在银川中心站配置一套网管系统，对整个网络进行管理和维护。

二、网络业务规划：10G SDH传输系统，由于采用了两纤双向复用段保护环方式组网，其中一半容量用于保护，实际可用容量为5G。

1、全区数字电视下传系统目前，全区数字电视节目共34个流，可预分配48个节目流的容量，即1.25G容量用于数字电视下传。

数字电视下传系统可以采用SDH传输系统和长距离光传输系统相结合的方式进行传输。

选取石嘴山市（大武口），吴忠、固原、中卫4节点站作为数字电视下传分前端，利用SDH传输系统将全部数字电视节目下传到这4个节点，再由这4个节点分别利用长距离传输系统传输至其所在环上的其他基站,并形成环路保护。

这样，4个地级市的数字电视节目传输由SDH系统保护，其他市、县的数字电视由长距离传输系统环网保护。

贺兰、灵武、永宁虽然不在环上，但都可以通过其它路由传输备用信号。

网络技术51SDH传输网无中继超长距离传输设计◆王超奇 周文成本文介绍了SDH 传输网无中继超长距离传输的方案设计，介绍了光放大设备的前向纠错技术以及拉曼效应的原理，并给出了方案设计中需要注意的问题，在文中还针对300km 无中继2.5G 传输做出了相应的解决方案和设备配置，对长跨段无中继SDH 光传输应用具有重要意义。

引言SDH 网络由于传输容量大、保密性好、不易受到电磁干扰等诸多优点，在信息传输中发挥着重要作用，在实际的工程应用中，由于受到海洋、沙漠等地理条件和环境条件的限制，在长达数百公里的传输线路中没有任何的电能供给，所以对单跨段长距离无中继的SDH 网络通信需求愈加迫切。

由于近年来光放技术的不断成熟，使SDH 通信距离可以大大的延长，从而得以实现无中继超长距离传输。

1 设计方案需要考虑的问题在速率为2.5Gbit/s 的SDH 超长距传输系统中，传输距离主要受限于：1.1 线路的衰耗传输线路衰减包括光纤本身的固有衰减以及光纤的连接损耗，我们可以选用低衰耗光纤加上前向纠错技术FEC 、光纤功率放大器BA 、拉曼光放大器RAMAN 、遥泵和前置光纤放大器PA从而解决光信号在线路传输中的衰耗问题。

1.2 系统色散问题采用光放大器后，可以解决无中继长距离传输的线路衰减的问题，但由于传输距离的增加，线路的色散也随之增加，因此我们还需要考虑整个系统的色散容限问题。

在2.5Gbit/s SDH 超长距传输系统中我们可以使用色散补偿模块来解决色散问题。

2 前向纠错技术前向纠错的基本原理是在发送端对要传输的信息序列后面依照设定的策略添加一些码字，然后再在信道传输；在接收端对收到的信息序列进行解码，检测所接收的码字是否有错误，若产生的错误不大于码的检错容限，则可发现错误，自动加以纠正。

在超长距离高速率传输通信中，光纤的色散、长距离传输所引起的光信号的衰减、信号噪声等会使系统的性能大大下降，为此在光纤通信中引入前向纠错编码（FEC ）技术。

网 络要求具有数据、 语音、 视频等多 统提供强有力的支持平台。
（ 高可靠性 ２）
网络是日 常业务和各种应用系统的基
２设计思路
两个中 点分别为市中心机房和张 心节
方案拟采用华为公司的Ｏｐ ｉ Ｓ 店区局机房， ｔ ＯＮ Ｘ 南环包括两个中心节点和周 县机房的骨干传输网络， 利用现有的光缆 节点和临淄、 桓台、 高青。
系统采用２ ６ ． 传输带宽， ５ 具备Ｍ Ｐ １５ｎ 传输技术组成具有设备和路由冗 Ｓ保 ５０ ｍ
能， 具备１Ｇ Ｏ 的传输能力， 可提供１８～ ６ 议 （ ｓＦ ２ ｋ１ Ｏ Ｐ协议 ） 实现环网保护， 当环网某一
准， 以保证不同厂家网络设备之间的互操 护、 主控板１１ ＋ 保护、 交叉板１ １ ＋ 保护等功 余 的自愈环网， 利用路 由器的动态路由协
Ｅ Ｐ 业务可以通过Ｖ Ａ 进行业务的 ＶＬ ＬＮ
性 ， 同时还 可 以 隔离， 它 从而实现带宽的共享。 业务通过端 通过平滑升级实现 Ｄ￣Ｖ Ａ 进行流分类， Ｄ Ｌ ＮＩ Ｄ 根据流分类的结
Ａ ＯＮ 为以后的扩 果可以设置Ｉ Ｅ０ ． 优先级， Ｓ 。 Ｅ ８ ２ Ｅ １ Ｐ 最多可以
和时钟配置， 可以正常上报性能告警和确
认告警， 能正常导出时隙图和组网图等报
（ 安全性 ７）
１设计指导原则
网络 系统的数据和文件多数要求具 表
搭建一个融合多种技术、 满足现在、 有高度的安全性 ， 同时符合国家关 于网络 面向未来的高效的传输平台， 应本着长远 安全的标；和管理条例。 隹 考虑、 面向应用、 近期见效的指导思想， 在
络的基础上， 完成市公司机房与区县机房 简单， 便于进行网 络配置， 便于发现故障。

毕业设计(论文)姓名学号专业班级所在学院指导教师（职称）完成时间毕业设计（论文）任务书毕业设计（论文）成绩评定表摘要作为新一代的理想传输系统，SDH具有路由自动选择能力、能方便的上下电路，电路、强大的自愈能力和维护、控制、管理功能，有统一规范的标准，适合传输高速率业务的优势，可以更好地适应快速发展的通信网络的需求。

到目前为止，SDH 的应用与发展是前所未有的。

开始广泛应用在接入网、中继网、干线网、长途网中，而在光纤通信、微波通信、卫星通信这几方面也正在积极的开展探究和应用。

本文首先介绍了论文的研究背景，接着对SDH技术进行了分析，主要介绍了SDH信号的帧结构和复用原理，SDH网络结构和网络保护机理，讨论了SDH传输网组网中需要考虑的问题，并设计传输速率为2.5Gbps的本地SDH传输网。

该网络拓扑结构选择环形，自愈保护方式为二纤双向复用段保护，选择中兴ZXMP S380&S390为网络站点的主要设备，详细介绍了实现的流程和实际操作步骤并作总结。

关键词：SDH技术；SDH传输网；ZXMP S380；传输网组网A Design of 2.5 Gbps SDH OpticalTransmission NetworkAbstractAs a new generation of ideal transmission system, SDH has the auto-select capabilities in routes and the powerful self-recovery, and its upstream and downstream circuits are both easy. Besides the uniform standards, the maintenance, control and management functions of SDH are also strong. SDH is capable to transmit high rate services and well adapted to the needs of rapid development of communication network. Nowadays, the development and application of SDH has been unprecedented. It has been widely used in the trunk network, long-distance network, relay network and access network, and also actively engaged in the research and application in optical fiber communications, microwave communications, satellite communications.The present paper firstly introduced its research background，and then carried on the analysis to the SDH technology, mainly introduced the principle of the SDH frame structure and multiplexing of signals, the SDH network architecture and the network protection mechanism. Then discuss the issues to be considered in transmission network and design a 2.5Gbps local transmission network. Use the ZXMP S380 to build a ring network with Bi-directional 2-Fiber MS-SP self-healing protection, detailed the descriptions the implementation process and steps and make the summary.Keywords: SDH Technology; SDH Transport Network; ZXMP S380; Networking目录1绪论 (1)本文的研究背景 (1)PDH技术的缺点 (1)SDH技术的特点 (2)SDH技术的应用 (3)本文的研究内容 (3)设备和网管选择 (3)组网方式的确定 (4)论文的结构 (4)2SDH技术分析 (5)SDH的帧结构和复用 (5)SDH的帧结构 (5)SDH的复用 (6)SDH的组网方式 (8)SDH的网络层次 (8)SDH的网络单元 (8)SDH网络的拓扑类型 (9)SDH的自愈组网 (10)SDH的网同步 (12)城域网概述 (13)基本概念 (13)基本结构 (13)选定方案 (13)3ZXMP S380系统 (15)ZXMP S380系统概述 (15)3支持标准 (15)业务功能 (15)网管支持软件 (15)保护功能 (15)适用范围 (15)ZXMP S380系统介绍 (16)硬件系统 (16)软件系统 (17)ZXMP S380单板概述 (18)4 2.5Gbps SDH网络的配置实现 (19)创建网元 (19)安装单板 (20)选择单板的规则 (20)本组网所需单板 (20)安装单板步骤 (21)连接网元 (21)公务配置 (22)时钟源配置 (23)业务配置 (24)复用段保护配置 (26)检查配置 (28)5传输网的应用和发展 (29)传输网的应用 (29)传输网的发展前景 (29)6结论 (30)致谢 (31)参考文献 (32)1绪论1.1本文的研究背景我们都知道，如今的社会已经是信息社会，高速发展的信息社会需要更加广泛的电讯服务，同时，在通信网络中传输的交换、处理也在不断增加信息量，无论是从数据传输的用户数量还是从单个用户需要的带宽来讲，都在飞速增长着，特别是后者，它的增长将直接需要系统的带宽以数量级形式增长。

基于SDH光传输的宽带无线智能组网系统设计与实现随着光通信技术的发展，有线通信的数据速率愈来愈高，而随着电脑上网、视频点播等用户需求的增加，特别是云计算、物联网等终端用户的增加，对最后一公里通信通道的带宽要求、分布密度等要求也不断提高。

光纤到户虽能解决固定通信的需求，却无法解决移动通信需求，无论是对电信运营商或对企业专网来说，若使用“光缆到户”方式采集分布在各处的信息和视频图像，其成本往往难以承受。

因此，用无线方式实现长距离、分散点、大容量信息传输，已被提上议事日程。

有了这种应用需求，世界各国竞相研发基于标准的无线宽带系统，同时也促进了无线宽带标准的制定、无线通信产业发展以及应用的不断扩展。

无线网络技术不仅在人们的日常生活和工作中有着至关重要的作用，它对当今社会经济的发展也有很大的推动力。

目前而言，随着宽带网络用户的不断增加，他们对无线网络通信的需求变得更为多样化，传统的宽带无线技术由于传播速度以及信号质量等问题已经远远不能满足人们的需求，目前主要以UHF、无线局域网（WLAN）、4G-LTE等组成的宽带无限智能系统来满足人们日益增长的需求[1]。

本文主要以SDH光传输在宽带网络智能系统中的应用进行研究，并进一步提出在应用中比较常见的问题，加以解决。

1 系统关键技术分析1.1 SDH传输体系SDH 是进行综合信息传送的网络，光端机的容量相对比较大，能够实现线路传输、复接和交换三项功能的统一。

SDH 正式命名是1988 年CCITT（国际电报电话咨询委员会）进行的，自此，SDH 的传输范围拓宽到了微波及卫星传输领域。

SDH 的应用对网络来说实现了业务的实时监控、网络的动态维护等各种功能，使得网络得资源的利用率在一定的程度上有所提高、同时管理的费用和维护网络的费用也相应的降低、网咯运行更加的稳定和可靠，所以对于SDH 的研究是现在信息领域以及传输技术这两个方面都是研究的主流和热点。

SDH 的特点分析：（1）SDH 具有国际统一的帧结构，数据传输的速率以及光路的接口等都是符合国际标准，所以SDH 横向的兼容性是非常好的，对新业务信号的接收可以做到有效的容纳，网络的可靠性很好。

哈尔滨市本地SDH传输网设计方案一概述SDH一、SDH传输体制的产生SDH是同步数字体系(Synchronous Digital Hierarchy）的缩写，根据ITU—T 的建议定义，它为不同速度的数字信号的传输提供相应等级的信息结构，包括覆用方法和映射方法，以及相关的同步方法组成的一个技术体制。

SDH是一种新的数字传输体制.它将称为电信传输体制的一次革命.——我们可将信息高速公路同目前交通上用的高速公路做一个类比：公路将是SDH传输系统（主要采用光纤作为传输媒介，还可采用微波及卫星来传输SDH)信号，立交桥将是大型ATM交换机SDH系列中的上下话量复用器(ADM）就是一些小的立交桥或叉路口，而在“SDH高速公路”上跑的“车”,就将是各种电信业务（语音、图像、数据等).图1—1SDH网络现状二、SDH(Synchronous Digital Hierarchy)特点SDH技术同传统的PDH技术相比,有下面几个明显的优点：1、统一的比特率：在PDH中，世界上存在着欧洲、北美及日本三种体系的速率等级。

而SDH 中实现了统一的比特率。

此外还规定了统一的光接口标准，因此为不同厂家设备间互联提供了可能。

2、极强的网管能力：在SDH帧结构中规定了丰富的网管字节，可提供满足各种要求的能力.3、自愈保护环：在SDH设备还可组成带有自愈保护能力的环网形式,这样可有效地防止传输媒介被切断，通信业务全部终止的情况。

4、SDH技术中采用的字节复接技术：若把SDH技术与PDH技术的主要区别用铁路运输类比一下的话,PDH技术如同散装列车，各种货物(业务）堆在车厢内，若想把某一包特定货物（某一项传输业务）在某一站取下，即需把车上的所有货物先全部卸下，找到你所需要的货物,然后再把剩下的货物及该站新装货物一一堆到车上，运走。

因此，PDH技术在凡是需上下电路的地方都需要配备大量各次群的复接设备。

而SDH技术就好比集装箱列车，各种货物（业务)贴上标签(各种开销:Overhead)后装入集装箱。
