不锈钢给水管安装(环压式安装)

不锈钢给水管安装方案（环压式安装）1、材料与设备主要材料:建筑给水薄壁不锈钢管、环压式连接专用管件主要机具:电动或手动切管机、环压工具等2、工艺流程管材、管件检验→切管→环压连接→管道敷设→试压冲洗3、管材、管件检验管材和管件，应具有国家认可的产品检验机构的产品检测报告和产品出厂质量保证书。

生活饮用水用的管材和管件，还应具有卫生部门的认可文件。

管材的壁厚应符合设计要求。

4、管道切割1）管材的切割应采用电动或手动切管机。

采用砂轮切割或修磨时应使用专用砂轮片。

2）切管后，管端的内外毛刺应去除干净。

3）管材端面失圆，而无法插入管件时，应使用专用整形器将管材断面整形至可插入管件承口底端为止。

4）切口端面应平整，无裂纹、毛刺、凹凸、缩口、残渣等。

切口端面的倾斜（与管中心轴线垂直度）偏差不应大于管材外径的5%，且不得超过3mm；凹凸误差不得超过1mm。

5、环压连接1）不锈钢管道环压连接，应根据管道公称直径选用相应规格型号的环压钳。

2）将环压模具安装到钳头上,组装好钳口和压块即可进行环压连接操作。

在压接前，每压接3至5个管件都要在上、下压块四角压齿上加少许润滑油,操作前应保持上下环压钳内模具清洁。

3）除去管材保护膜，将管材插入管件承口至底端，并用划线笔沿管件端在管材外壁上划线，然后抽出管材。

4）将密封圈套在管材上；插入管件承口至底端，使管材深度标记与管件边缘对齐，再把密封圈推入管件与管材之间的密封腔内。

应将管子垂直插入管件中，不得歪斜，以免O型密封圈被割伤或脱落造成漏水。

5）管件和管材必须垂直于环压模具着色面方可环压操作。

环压时，操作油泵对环压钳施压。

直至上下环压模具完全闭合，稳压3秒钟后卸压，环压操作完成。

6）公称直径65-100mm的管材与管件的环压连接，除按以上述操作外，还须做二次环压，二次环压时，将环压钳向管材方向平移一个密封带长度，再进行一次环压操作。

7）当与过渡螺纹接头连接时，应在拧紧螺纹后再进行一次环压。

薄壁不锈钢管环压式连接施工工法薄壁不锈钢管环压式连接施工工法一、前言薄壁不锈钢管环压式连接施工工法是一种在薄壁不锈钢管道施工中常用的连接方法。

通过环压固定法连接薄壁不锈钢管，不需要焊接，可以提高施工效率并确保连接质量。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点薄壁不锈钢管环压式连接施工工法具有以下特点：1. 施工简便快捷：无需焊接，只需要使用环压工具进行连接，可以大大提高施工效率。

2. 连接质量高：连接点强度高，密封性好，不易漏水，安全可靠。

3. 适应性强：适用于各种规格的薄壁不锈钢管，具有广泛的适应范围。

4. 经济节能：不需要焊接材料和能源，可以降低施工成本和能源消耗。

5. 对现场条件要求低：无需预热，不会产生高温、焊烟等危害，适用于有限空间和特殊环境下的施工。

三、适应范围薄壁不锈钢管环压式连接施工工法适用于以下范围：1. 水、气、油等流体管道系统。

2. 石化、化工、食品、制药、船舶等行业的管道系统。

3. 高温、低温、压力等特殊工况下的管道系统。

4. 国内外各类薄壁不锈钢管的连接。

四、工艺原理薄壁不锈钢管环压式连接工法的理论依据是在管子外表面利用环压工具对管子进行加压，使其与连接件套管的接触表面形成硬质嵌压，并在此过程中形成密封。

实际应用时，根据管道系统的要求，采取适当的技术措施，确保施工工法的可靠性和稳定性。

五、施工工艺薄壁不锈钢管环压式连接施工工艺包括以下几个施工阶段：1. 管道准备：检查管道材料、规格和长度，清洁管道表面。

2. 环压连接：使用环压工具沿着管道长度均匀加压连接，确保密封性和连接质量。

3. 检查测试：对连接点进行检查和压力测试，确保连接的安全性和可靠性。

4. 防腐保护：对连接点进行防腐处理，延长管道的使用寿命。

六、劳动组织薄壁不锈钢管环压式连接施工需要合理的劳动组织，确保施工进度和质量。

表C1-3 技术交底记录No：工程名称交底部位工程编号日期交底内容：1、生活给水管道采用薄壁不锈钢管道，薄壁不锈钢管道的连接：当管道的公称直径≤100mm时采用环压连接，当管道的公称直径＞100mm时采用沟槽式机械连接或法兰连接。

2、管道切割与整形✧薄壁不锈钢管道切割可采用割管器、专用切割机、砂轮切割机、锯片切割机等工机具进行，按所需长度切断管材。

切口断面应与管材的轴心线垂直，且去处毛刺、飞边，清理在切割过程中产生的污染物。

✧为了克服管材在切割过程中或由其它因素造成的变形，方便插管连接和避免在插管的过程中管材割伤密封圈，断管后的管材必须用整形工具逐一将切口进行整形。

3、环压式连接管道✧当薄壁不锈钢管道的公称直径≤DN100时采用环压式连接。

✧经过整形处理的管道即可进行连接。

首先将密封圈套入管材中，不得割伤密封圈。

然后再将管材插入管件内，必须插到底。

然后将密封圈完全装入管材与管件之间的间隙内。

✧当环压工具钳口的记号面与管件外端口面一致时进行环压，当上下模块与环压垫片接触时卸压，然后将工件与钳头相对旋转≥15º后再进行第二次环压，环压到位后稳压≥3秒后再卸压。

✧工具在使用前将上、下模块尖角处插上少量的润滑油。

✧严禁上下模块不成对使用和不成对更换。

✧严禁模块色标与滑块的色标方向不一致。

✧严禁色标与管材方向不一致进行环压。

4、沟槽机械连接✧当薄壁不锈钢管道材料的公称直径＞DN100时采用沟槽式机械连接。

✧薄壁不锈钢管道连接时，先将被连接钢管的端部用专用厂提供的滚槽机加工出沟槽。

对接时，将卡箍（内壁包裹密封圈）可入沟槽内，使用力矩扳手对称拧紧卡箍上的螺栓，起密封和紧固作用。

✧卡箍分刚性和挠性两类，按实际需要选择。

✧密封圈材质为硅橡胶。

沟槽式薄壁不锈钢及滚槽规格表✧沟槽式机械连接安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装、分段装必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。

(完整版)不锈钢给水管道安装施工工艺不锈钢给水管道安装施工工艺1. 引言本文档旨在介绍不锈钢给水管道的安装施工工艺，以确保安全、可靠和高效的给水系统。

不锈钢管道因其耐腐蚀、耐高温性能而被广泛应用于各类建筑和工业项目的给水系统中。

2. 管道选材选择合适的不锈钢管道材料对于保证给水系统的稳定运行至关重要。

根据具体项目需求，合理选择材料及规格，并确保符合相关标准和要求。

3. 管道布局设计在设计管道布局时，需要考虑建筑物结构、水源位置以及沉降、振动等因素。

合理规划管网布局，减少管道长度、弯头和接头的使用，可有效降低系统压力损失，并提高系统的运行效率。

4. 管道支架设置合理设置管道支架可保证管道的稳定性和安全性。

支架的材料和结构应满足承重能力要求，并考虑管道的热胀冷缩及振动等因素。

5. 管道连接方式不锈钢管道的连接方式有焊接、卡箍连接和螺纹连接等。

根据具体的系统要求和施工条件，选择合适的连接方式，并确保连接的牢固性和密封性。

6. 管道安装流程管道安装主要包括管道切割、倒角、清洗、定位、固定和焊接等步骤。

在整个安装过程中，应保证施工人员操作规范，并进行必要的检测和试压，以确保系统的安全可靠。

7. 管道维护和保养为保证不锈钢给水管道的长期使用，定期维护和保养至关重要。

包括清洗管道、防腐处理、修复和更换受损部件等。

8. 安全注意事项在进行不锈钢给水管道安装施工时，应严格遵守相关安全规范和要求，采取必要的安全防护措施，确保人员的生命财产安全。

9. 结论不锈钢给水管道安装施工工艺的合理设计和严格执行，能够确保给水系统的正常运行，提高使用寿命和安全性。

在实际工程中，应根据具体情况综合考虑，确保系统的可靠性和经济性。

给水不锈钢管安装方法
（I）安装准备：检查切割机、专用打磨机等工具，确保安全使用。

（2）专业机械（可选用）：电动切割机、手动割刀、专用打磨机、分体式液压工具、轻便式分体式液压工具、电动液压工具等。

（3）不锈钢管安装工艺流程
D切管：计量配管尺寸，使用专用切管机切断管子，切割后要对端口进行处理，采用安装了尼龙轮的角磨机打磨端口，为避免刺伤封圈，使用专用除毛器或铿刀将毛刺完全除净；
2）放橡胶圈：将橡胶圈套放在管件的指定位置（由管材厂家提供的管件的形式确定）。

3）标记画线：使用画线器在管端画标记线一周，做记号，以保证管子插入长度，避免造成脱管。

4）插入管子：将管子笔直地插入卡压式管件内，注意不要碰伤橡胶圈，并确认管件端部与画线位置的距离。

公称直径10-25mm时为3mm；公称直径32-65mm时为5πrnio 根据施工要求考虑接头本体插入长度决定管子的切割长度，管子的插入长度必须确保下表插入长度+2mm：
5）封压：封压工具钳口的环状凹槽应与管件端部内装有橡胶圈的环状凸部靠紧，工具的钳口应与管子轴心线呈垂直状。

开始作业后，凹槽部应咬紧管件,直到产生轻微振动才可结束卡压连接过程。

当与转换螺纹接头连接时，应在锁紧螺纹后再进行卡压。

确认封压尺寸：用六角量规确认尺寸是否正确，封压处完全插入六角量规即封压正确。

6）薄壁不锈钢管道水平管的防震固定支架间距不易大于15m；活动支架的间距可按下表选用：
立管
7）薄壁不锈钢管道暗敷设时，应缠专用防腐胶带。

8）卡凸式薄壁不锈钢管安装形式示意。

防腐（保温）一调试5.2配管和安装操作施工准备环压操作前的工具检查：1.电动起环机的检查：检查整机是否完整，各活动连接处是否灵活，有无变形和严重的磨损，电源连接处有无外漏现象。

接通电源（交流220伏）机器应匀速平稳的运转无卡滞现象。

起加强环时应按照每个型号的要求安装对应的起环轴及相应的附件。

2.环压钳头及油缸的检查：钳头应完整上下瓣及活动模块应灵活无卡滞，型号一致着色面对应，无裂痕及严重的磨损。

油缸的缸体与缸盖应旋紧无严重变形及裂痕，缸盖上应能灵活放入对应型号的钳头，销子孔处不能有严重和不一致的变形。

检查缸体时应按要求放置对应的钳头连好油泵，在上压及泄压时活塞应活动自如。

在工作压力范围内油缸及各连接处不能有严重的渗漏现象。

3.油泵的检查：压杆、活塞等连接处应灵活，排气孔通畅，油管无外观破损，泵体连接处无严重渗漏。

压力表不能有破损及读数不准的现象。

使用时油泵能可靠的升压到使用压力值，不能有严重的掉压现象。

加工加强环1.管材端面应顶到轴上端面，DN25以下用小轴,DN32,DN40,DN50用中轴，DN65和DN80管材应用大轴并放置对应挡圈，保持管材与轴上挡圈端面之间无间隙。

DN1 （用大轴）直接将管材顶到机器端面。

2.压紧工具顶部螺栓（保持压到加强环高度一半为好，旋转一周再紧压一次，然后旋转两周即可）。

3.保持管材与机器在同一轴线上。

4.加强环加工尺寸：1）管材直径d为25（包括25）以下时，加强环加工高度：2mm ± 0.20mm2）管材直径d为32（包括32）以上时，加强环加工高度：2.5mm ± 0.20mm 压接操作准备择好与管件对应的液压工具，将钳和压块组装好（注意环压工具的色线必须在同一平面）即可进行压接操作。

在压接前应在上下压块四角牙齿上加少许润滑油，以后每压接3至5个管件后应再继续添加润滑油，同时应注意保持上下压块清洁。

标记划线用记号笔在管端作好插入长度的标记，保证管材的插入长度，避免造成脱管。

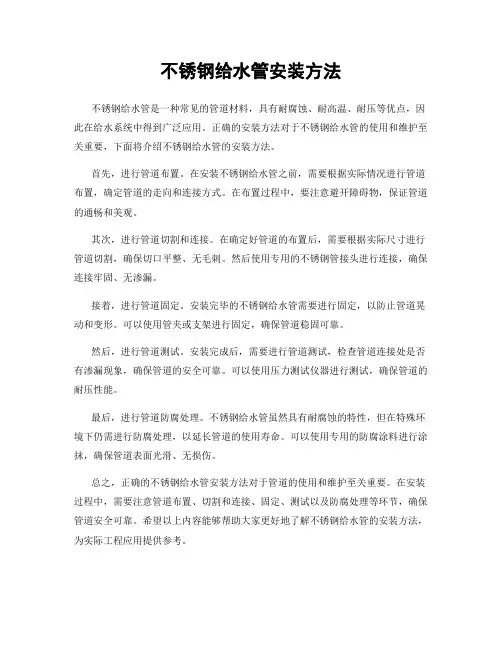

不锈钢给水管安装方法
不锈钢给水管是一种常见的管道材料，具有耐腐蚀、耐高温、耐压等优点，因此在给水系统中得到广泛应用。

正确的安装方法对于不锈钢给水管的使用和维护至关重要，下面将介绍不锈钢给水管的安装方法。

首先，进行管道布置。

在安装不锈钢给水管之前，需要根据实际情况进行管道布置，确定管道的走向和连接方式。

在布置过程中，要注意避开障碍物，保证管道的通畅和美观。

其次，进行管道切割和连接。

在确定好管道的布置后，需要根据实际尺寸进行管道切割，确保切口平整、无毛刺。

然后使用专用的不锈钢管接头进行连接，确保连接牢固、无渗漏。

接着，进行管道固定。

安装完毕的不锈钢给水管需要进行固定，以防止管道晃动和变形。

可以使用管夹或支架进行固定，确保管道稳固可靠。

然后，进行管道测试。

安装完成后，需要进行管道测试，检查管道连接处是否有渗漏现象，确保管道的安全可靠。

可以使用压力测试仪器进行测试，确保管道的耐压性能。

最后，进行管道防腐处理。

不锈钢给水管虽然具有耐腐蚀的特性，但在特殊环境下仍需进行防腐处理，以延长管道的使用寿命。

可以使用专用的防腐涂料进行涂抹，确保管道表面光滑、无损伤。

总之，正确的不锈钢给水管安装方法对于管道的使用和维护至关重要。

在安装过程中，需要注意管道布置、切割和连接、固定、测试以及防腐处理等环节，确保管道安全可靠。

希望以上内容能够帮助大家更好地了解不锈钢给水管的安装方法，为实际工程应用提供参考。

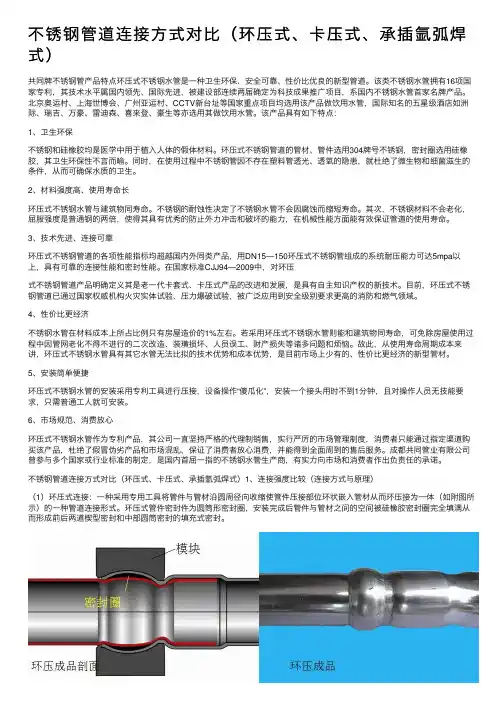

不锈钢管道连接⽅式对⽐（环压式、卡压式、承插氩弧焊式）共同牌不锈钢管产品特点环压式不锈钢⽔管是⼀种卫⽣环保、安全可靠、性价⽐优良的新型管道。

该类不锈钢⽔管拥有16项国家专利，其技术⽔平属国内领先、国际先进，被建设部连续两届确定为科技成果推⼴项⽬，系国内不锈钢⽔管⾸家名牌产品。

北京奥运村、上海世博会、⼴州亚运村、CCTV新台址等国家重点项⽬均选⽤该产品做饮⽤⽔管，国际知名的五星级酒店如洲际、瑞吉、万豪、雷迪森、喜来登、豪⽣等亦选⽤其做饮⽤⽔管。

该产品具有如下特点：1、卫⽣环保不锈钢和硅橡胶均是医学中⽤于植⼊⼈体的假体材料。

环压式不锈钢管道的管材、管件选⽤304牌号不锈钢，密封圈选⽤硅橡胶，其卫⽣环保性不⾔⽽喻。

同时，在使⽤过程中不锈钢管因不存在塑料管透光、透氧的隐患，就杜绝了微⽣物和细菌滋⽣的条件，从⽽可确保⽔质的卫⽣。

2、材料强度⾼、使⽤寿命长环压式不锈钢⽔管与建筑物同寿命。

不锈钢的耐蚀性决定了不锈钢⽔管不会因腐蚀⽽缩短寿命。

其次，不锈钢材料不会⽼化，屈服强度是普通钢的两倍，使得其具有优秀的防⽌外⼒冲击和破坏的能⼒，在机械性能⽅⾯能有效保证管道的使⽤寿命。

3、技术先进、连接可靠环压式不锈钢管道的各项性能指标均超越国内外同类产品，⽤DN15—150环压式不锈钢管组成的系统耐压能⼒可达5mpa以上，具有可靠的连接性能和密封性能。

在国家标准CJJ94—2009中，对环压式不锈钢管道产品明确定义其是⽼⼀代卡套式、卡压式产品的改进和发展，是具有⾃主知识产权的新技术。

⽬前，环压式不锈钢管道已通过国家权威机构⽕灾实体试验、压⼒爆破试验，被⼴泛应⽤到安全级别要求更⾼的消防和燃⽓领域。

4、性价⽐更经济不锈钢⽔管在材料成本上所占⽐例只有房屋造价的1%左右。

若采⽤环压式不锈钢⽔管则能和建筑物同寿命，可免除房屋使⽤过程中因管⽹⽼化不得不进⾏的⼆次改造、装璜损坏、⼈员误⼯、财产损失等诸多问题和烦恼。

故此，从使⽤寿命周期成本来讲，环压式不锈钢⽔管具有其它⽔管⽆法⽐拟的技术优势和成本优势，是⽬前市场上少有的、性价⽐更经济的新型管材。

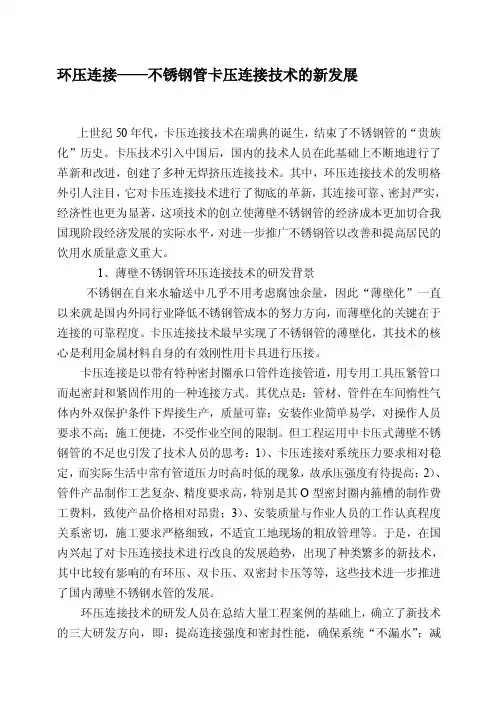

环压连接——不锈钢管卡压连接技术的新发展上世纪50年代，卡压连接技术在瑞典的诞生，结束了不锈钢管的“贵族化”历史。

卡压技术引入中国后，国内的技术人员在此基础上不断地进行了革新和改进，创建了多种无焊挤压连接技术。

其中，环压连接技术的发明格外引人注目，它对卡压连接技术进行了彻底的革新，其连接可靠、密封严实，经济性也更为显著，这项技术的创立使薄壁不锈钢管的经济成本更加切合我国现阶段经济发展的实际水平，对进一步推广不锈钢管以改善和提高居民的饮用水质量意义重大。

1、薄壁不锈钢管环压连接技术的研发背景不锈钢在自来水输送中几乎不用考虑腐蚀余量，因此“薄壁化”一直以来就是国内外同行业降低不锈钢管成本的努力方向，而薄壁化的关键在于连接的可靠程度。

卡压连接技术最早实现了不锈钢管的薄壁化，其技术的核心是利用金属材料自身的有效刚性用卡具进行压接。

卡压连接是以带有特种密封圈承口管件连接管道，用专用工具压紧管口而起密封和紧固作用的一种连接方式。

其优点是：管材、管件在车间惰性气体内外双保护条件下焊接生产，质量可靠；安装作业简单易学，对操作人员要求不高；施工便捷，不受作业空间的限制。

但工程运用中卡压式薄壁不锈钢管的不足也引发了技术人员的思考：1）、卡压连接对系统压力要求相对稳定，而实际生活中常有管道压力时高时低的现象，故承压强度有待提高；2）、管件产品制作工艺复杂、精度要求高，特别是其O型密封圈内箍槽的制作费工费料，致使产品价格相对昂贵；3）、安装质量与作业人员的工作认真程度关系密切，施工要求严格细致，不适宜工地现场的粗放管理等。

于是，在国内兴起了对卡压连接技术进行改良的发展趋势，出现了种类繁多的新技术，其中比较有影响的有环压、双卡压、双密封卡压等等，这些技术进一步推进了国内薄壁不锈钢水管的发展。

环压连接技术的研发人员在总结大量工程案例的基础上，确立了新技术的三大研发方向，即：提高连接强度和密封性能，确保系统“不漏水”；减小工艺要求精度以提高成品率，降低生产成本，让消费者“买得起”；简化安装工艺与要求，使之“好安装”更适合工地现场粗放的作业方式和环境。

不锈钢管环压连接套定额
摘要：
1.不锈钢管环压连接概述
2.环压连接的定额应用
3.没有定额时可以套用的子目
4.管件、连接件的主材费用计算
5.结语
正文：
一、不锈钢管环压连接概述
不锈钢管环压连接是一种常见的管道连接方式，其特点是连接牢固、密封性好、安装方便。

这种连接方式广泛应用于各种工业、民用建筑的给排水、输送液体和气体等系统中。

二、环压连接的定额应用
环压连接在施工过程中，需要按照相关的定额标准进行施工。

这些定额标准包括了环压连接的工作量、材料用量、施工工艺等方面的要求。

通过应用这些定额标准，可以确保施工质量，同时也可以为工程造价提供依据。

三、没有定额时可以套用的子目
在实际施工中，有时可能会遇到没有相应定额标准的情况。

针对这种情况，可以参考其他类似的定额子目进行套用。

例如，不锈钢管环压式连接如果没有此项定额，可套用管道沟槽式连接子目。

四、管件、连接件的主材费用计算
在计算不锈钢管环压连接的主材费用时，需要考虑管件、连接件等的费
用。

这些费用通常根据实际使用的材料类型、规格和数量进行计算。

在计算过程中，还需要考虑到材料的损耗、运输、安装等费用。

五、结语
总的来说，不锈钢管环压连接在施工过程中需要按照相关的定额标准进行施工，以确保施工质量和工程造价的合理性。

在遇到没有定额标准的情况时，可以参考其他类似的定额子目进行套用。

不锈钢管环压连接与卡压、氩弧焊等连接的比较环压式连接技术指利用专用工具在不破坏不锈钢内部金属晶体排列的情况下的一种连接方式，它采取管件与管道同心圆环状压缩紧固的方式，环压式连接弥补了以往卡压及其它连接方式管道耐压低、漏水及施工困难的不足，具有优良的卫生指标、耐温范围广、钢度好、强度高、安装简便、维护方便等优点。

（贝附图）其环压连接方式成为国家建筑标准设计《建筑给水金属管道安装—薄壁不锈钢管》（04S407-2-14）的技术标准，其不锈钢管道符合国标GB/T12771-2000标准，是建设部在不锈钢管道类中唯一推广的科技成果产品。

管件管子密封圈密封圈环压前环压连接与卡压连接的密封区别如下：“环状压缩紧固”----环压替代“六方形变紧固”----卡压“宽带腔体密封”----环压替代“线密封”----卡压卡压连接技术指利用专用工具使管件及管子一起发生六方变形来密封的一种连接方式（如图示），1997年以前在国外也曾使用，但国外当时使用卡压连接时的管道厚度比目前国内卡压标准厚1.5倍左右，原因是卡压六方变型密封依赖于管道的足够强度来支撑其六方变形。

由于其施工精度要求高且容易漏水维修不便等原因。

氩弧焊则是在全氩气保护下的焊接技术，是在要求较高的标准化工厂内焊接。

在工程上过去曾用于厚壁或中壁的不锈钢管道连接，但在使用中发现焊接部位常常会发生漏水甚至管道断裂现象，其根源就出在氩弧焊本身，这是因为所谓氩弧焊必须有内外氩气保护的情况下的焊接，而在建筑施工现场却无法达到内外氩气保护，往往是外侧有氩气保护了，而内侧却暴露在空气中，从而导致在焊接中内侧产生氧化铬、氧化铁，形成了贫铬区的铁元素，这样由于铁和不锈钢之间存在电位差，导致接头处产生电化学腐蚀，其腐蚀速度比铁的生锈要快十几倍，所以往往工程刚刚投入使用，漏水现象就已经出现，易造成内部设施、设备的损坏，需要投入大量的人力物力进行抢修，影响到工程的正常使用，更重要的是会影响到工程在客户中的信誉，而且焊接连接施工困难，施工周期长、费用高、容易虚焊，造成了客户的风险增高。

不锈钢管环压及沟槽连接方案1不锈钢管环压连接环压式连接技术（简称环压技术）是一种通过冷挤压手段实现管材与管件连接密封的方式。

它是将预先套上矩形密封圈的管材插入环压管件的承口处，从外部对承口处的稳定段和密封段沿圆周方向施压。

压制中，承口处的稳定段连同插入的管材一起下凹变形后抱死锁紧；对密封段的施压使得密封材料在腔体内变形流动，以充分填充管材与管件之间的缝隙，从而实现管材与管件有效的密封。

2、环压式连接的优缺点·优点: 操作方便,易于安装,连接强度高，密封性强。

·缺点: 密封圈和管件不是整体，安装中要特别注意。

3、环压式连接剖析图1 原理2 插入后剖面3 环压完成后剖面4、环压技术使用方法4.1 割管将切管工具（割管器、专业切割机、砂轮切割机、锯片切割机等）按所需长度切割管材。

切口断面应与管材轴心线垂直，且去净毛刺。

4.2 装配首先将密封圈套在管材上（不得割伤密封圈），然后再将管材插入管件内并且到底，最后将密封圈完全装入管材与管件之间的间隙内。

4.3 环压环压工具钳口的记号面与管件外端口面一致时进行环压，当模块全部完全闭合后稳压≥3秒钟后卸压。

4.4 安装前后及整个过程均应符合《建筑给水环压式不锈钢管道工程施工质量验收规范》。

环压技术安装示意4.5 注意事项·严禁模块不成组使用和不成组更换。

·严禁模块色标与滑块的色标方向不一致。

·严禁色标与管材方向不一致进行环压。

·环压工具·环压钳头·环压油泵·环压连接安装操作步骤：。

不锈钢管环压连接步骤一、背景介绍不锈钢管环压连接是一种常用的管道连接方式，它具有连接牢固、密封可靠、安装方便等优点，被广泛应用于各种工业领域。

本文将介绍不锈钢管环压连接的步骤及相关注意事项。

二、准备工作在进行不锈钢管环压连接之前，需要做好以下准备工作：1. 确定连接的管道材质和规格，选择合适的不锈钢管和环2. 准备好连接所需的工具和材料，如环压工具、扳手、密封垫片等3. 清理连接部位，确保表面光滑干净，无油污和杂质三、连接步骤1. 将不锈钢管的两端插入环压工具的两个卡口中，确保管道与工具卡口完全贴合2. 用扳手转动环压工具的手柄，使其逐渐压紧，直到管道两端的环完全贴合并形成密封3. 检查连接部位，确保环压牢固，无松动现象4. 在连接部位周围放置密封垫片，确保连接的密封性5. 检查整个连接部位，确保连接牢固、密封可靠四、注意事项1. 在进行不锈钢管环压连接时，要确保环压工具的质量可靠，以免出现连接不牢固的情况2. 在选择不锈钢管和环时，要根据实际情况和工作环境选择合适的材料和规格3. 在进行环压连接之前，要确保管道表面光滑干净，无油污和杂质，以免影响连接质量4. 在连接部位周围放置密封垫片时，要注意选择合适的材质和规格，以确保连接的密封性5. 在连接完成后，要进行检查，确保连接牢固、密封可靠，无松动现象6. 在使用不锈钢管环压连接时，要遵循相关的安全操作规程，确保人身安全和设备安全五、总结不锈钢管环压连接是一种常用的管道连接方式，具有连接牢固、密封可靠、安装方便等优点。

在进行不锈钢管环压连接时，需要做好准备工作，按照正确的步骤进行操作，并注意相关的注意事项。

只有确保连接质量和安全性，才能确保管道系统的正常运行。

希望本文对不锈钢管环压连接的步骤和相关注意事项有所帮助。

不锈钢水管环压连接方式解析随着我国改革开放政策的实施，国民经济获得快速增长。

城镇住宅、公共建筑和旅游设施大量兴建，对热水供应和生活用水供给提出了新的要求，特别是水质问题，人们越来越重视，要求也不断提高。

目前不锈钢水管发展势头强劲，已大量应用建筑给水、直饮水和太阳能系统管道。

除了民用家装市场之外，酒店、会馆、食品饮料企业、医院、学校、已经普及设计和应用薄壁不锈钢水管。

304不锈钢材料环保、耐腐蚀、经久耐用、内壁光滑水流损失小、经抛光处理后豪华美观、性价比均超出已有的任何给水材料。

不锈钢管相对PPR等塑料水管，在给水管的供应选择上更有优越性，特别是壁厚仅为0.6～1.2mm的薄壁不锈钢管在优质饮用水系统、热水系统及将安全、卫生放在首位的给水系统，因其具有安全可靠、卫生环保、经济适用等特点，已被国内外工程实践证明是给水系统综合性能最好的、新型、节能和环保型的管材之一，也是一种很有竞争力的给水管材。

304薄壁不锈钢水管的广泛运用必将对改善水质、提高人们生活水平发挥无可比拟的作用。

304薄壁不锈钢管材的优点：1.卫生：长期使用不结垢，彻底提高了直饮水的卫生标准。

2.抗蚀：管材全体经固溶处置，外表经酸洗钝化，抗腐蚀能力加强，经久耐用不易生锈。

3.高强：其强度是镀锌管的2倍，是铜管的3倍。

4.轻质：分量是镀锌管的1/3，格外合适用于高层修建的配管。

5.低导：热传导率低，是铜管的1/25，是碳钢管的1/4，热胀冷缩缓慢。

6.环保：施工现场无污染物，不污染环境。

7.长寿：使用寿数达70年以上，与修建寿数同步，“终身”免替换。

标题所指的环压式不锈钢，其实就是环压式连接不锈钢水管，这种新型连接方式成型的不锈钢水管，相对于卡压连接方式，其具有以下优点：1.材料选用进口304食品医用级不锈钢（自来水厂、食品厂、医院等国家强制使用），密封圈采用硅胶垫，材质不仅安全无毒，而且耐温性能好，使用寿命长。

2.密封性能好腔体式密封（即两线一面的密封），密封材料先用硅胶垫，能够迅速填充，防止漏水线的出现。

薄壁不锈钢管环压连接施工工法1 前言随着人们生活水平的提高，人们对节能、环保和提高生活质量的要求越来越高。

过去长期在建筑工程的给水管路系统中大量使用的镀锌钢管，正逐步被塑料管、不锈钢管所取代。

由于不锈钢管道耐腐蚀性、供水水质好、管路强度高、使用寿命可长达70年，比镀锌钢管、塑料管材等更经济、更环保，逐渐被广泛应用。

目前薄壁不锈钢管由于其强度高、韧性好的特点，环压、卡压等简单方便的连接方式被广泛使用。

但在施工过程中，如果工序的操作要点控制不好，不但会出现渗漏等质量通病，还会造成材料浪费，出现不应有的经济损失。

本工法就是针对采用环压连接方式的薄壁不锈钢管管网系统施工工艺总结而成的。

并获得2008年度省级施工工法和本企业工法。

2 工法特点2.1本工法采用的薄壁不锈钢管材外观有美观柔和的金属光泽，耐腐蚀性强，安装后不必再进行刷防腐漆等工序，简化了施工工序，且暗装和明装都适合。

其强度和抗老化性能又优于塑料管材。

适用于高档住宅、写字楼、机场、火车站等建筑的饮用水、给水管道。

2.2连接方式简便，施工速度快。

本工法采用的电动液压环压连接方式，是目前国内先进的管道连接方式。

具有设备简单、操作方便、施工速度快、接口质量易于保证等优点。

2.3高大空间、狭窄空间、明敷、暗敷等不同环境作业条件下，薄壁不锈钢管道的施工技术和施工工艺，具有普遍适用性。

2.4 接口方式先进，操作简便，只要控制好管件和管材插入深度、水平度、预定压力值，其连接工序一次完成，质量基本可以保证。

操作要点经培训很容易被操作工人掌握。

管道接头的强度较高不容易发生渗漏现象。

2.5 作业安全性高。

薄壁不锈钢管网施工时，无动火作业，无重量重、体积大的施工设备，作业安全性大大提高。

2.6 节能环保效益明显。

薄壁不锈钢管施工，基本无边角余料和建筑垃圾，电动液压工具基本无噪声，对环境影响小，节能减排方面效益明显。

3 适用范围本工法主要适用于宾馆、住宅、写字楼或机场、火车站等公共建筑的室内冷热水、饮用水薄壁不锈钢管道系统施工。

薄壁不锈钢管的环压式连接和卡压连接有什么区别?环压式连接相比于传统的薄壁不锈钢水管连接方式具有不易漏水，安装方便等特点。

但是很多人一度将这种连接方式与卡压连接弄混。

那么卡压连接和环压连接有何区别呢?下面源巨源就给大家介绍一下这两种连接方式的区别。

从连接的方式上面来说：两者都属于机械连接，就是采用专用的卡压机械把不锈钢与管件连接部位予以液压变形密封。

卡压连接卡压连接是适用于不锈钢水管的一种连接方式。

以带有密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作用的一种连接方式。

卡压式管件的基本组成是端部>U型槽内装有O型密封圈的特殊形状的管接件。

组装时，将不锈钢管插入管件中，用专用封压工具封压，封压部分的管件、管子被挤压成六角形，从而形成相应的连接强度，同时由于密封圈的压缩变形产生密封作用。

管件成本较低，工程安装简单，施工速度快。

适用范围：主要用于口径不大于100的各种管路连接卡压连接的缺点：1、一旦卡压之后，旧不可以拆卸，如果在安装过程中出现差错，那么只有报废。

2、在安装的过程中，如果管子端口的毛刺不清除干净将会破坏里面的胶圈，为以后管道的漏水埋下隐患。

3、前期投入较大，专用工具较多。

环压连接环压式连接是用专用工具将特种密封圈连同管件与管材圆周挤压为一体的一种管道连接方式。

将圆筒状宽带密封圈套在管材上，插入环压式管件的承口，用专用工具从外部沿承口圆周方向施压，使承口连同管材一起下凹变形并压缩承口的密封段，达到管材管件紧固密封的一种连接方式。

适用范围：主要用于口径DN15-DN150各种管路连接环压连接的优点：1、环压连接技术在DN125、150大口径管的成功应用，建立了环压技术在国内外同行业的抢先地位。

由于大口径管挤压连接的牢固性难以保障，迄今为止，除环压以外的其他挤压技术只能做DN100以下的管道连接，100以上均采用焊接、沟槽或法兰连接，只有环压技术实现了从DN12做到DN150的冷挤压连接。
