合金钢、铸铁、有色金属显微组织观察与分析-wxm-实验报告

合金钢、铸铁、有色金属的显微组织观察与分析实验目的实验说明实验内容及方法指导实验报告要求思考题一：实验目的(1)观察各种常用合金钢、有色金属和铸铁的显微组织.（2)分析这些金属材料的组织和性能的关系及应用。

二:实验说明1．几种常用合金钢的显微组织一般合金结构钢、低合金工具钢都是低合金钢。

即合金元素总量小于5％的钢,由于加入了合金元素，使相图发生了一些变动，但其平衡状态的显微组织与碳钢没有质的区别。

热处理后的显微组织仍然可借助C曲线来分析，除了Co元素之外，合金元素都使C曲线右移，所以低合金钢用较低的冷却速度即可获得马氏体组织。

例如，除作滚动轴承外，还广泛用作切削工具、冷冲模具、冷轧辊及柴油机喷嘴的GCrl5钢，经过球化退火、840～C油淬和低温回火，得到的组织为隐针或细针回火马氏体和细颗粒状均匀分布的碳化物以及少量残余奥氏体.高速钢是一种常用的高合金工具钢.如W18Cr4V高速钢，因为含有大量合金元素，使Fe-Fe3C相图中点E 大大向左移动,所以它虽然只含有w（C）=0．7%~0．8％碳，但已经含有莱氏体组织。

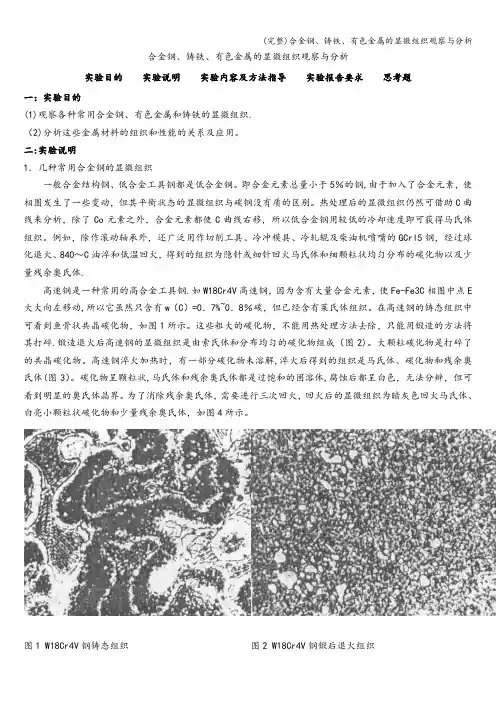

在高速钢的铸态组织中可看到鱼骨状共晶碳化物，如图1所示。

这些粗大的碳化物，不能用热处理方法去除，只能用锻造的方法将其打碎.锻造退火后高速钢的显微组织是由索氏体和分布均匀的碳化物组成（图2)。

大颗粒碳化物是打碎了的共晶碳化物。

高速钢淬火加热时，有一部分碳化物未溶解,淬火后得到的组织是马氏体、碳化物和残余奥氏体(图3）。

碳化物呈颗粒状,马氏体和残余奥氏体都是过饱和的固溶体,腐蚀后都呈白色，无法分辨，但可看到明显的奥氏体晶界。

为了消除残余奥氏体，需要进行三次回火，回火后的显微组织为暗灰色回火马氏体、白亮小颗粒状碳化物和少量残余奥氏体，如图4所示。

图1 W18Cr4V钢铸态组织图2 W18Cr4V钢锻后退火组织图3 W18Cr4V钢的淬火组织图4 W18CNV钢的淬火回火组织2．铸铁的显微组织依铸铁在结晶过程中石墨化程度不同，可分为白口铸铁、灰口铸铁、麻口铸铁.白口铸铁具有莱氏体组织而没有石墨，碳几乎全部以碳化物形式(Fe3C)存在；灰口铸铁没有莱氏体，而有石墨,即碳部分或全部以自由碳、石墨的形式存在。

实验五、常用金属材料组织观察及分析一、实验目的：1、观察及研究常用的几种合金材料的显微组织的特征。

2、了解及掌握它们铸造、加工、热处理状态下组织及性能之间的关系。

二、实验说明：这里主要介绍铸铁、合金钢、铜合金、铝合金及轴承合金，它们的应用也较广泛有必要进行深度的了解。

三、实验内容：（一）铸铁1、白口铸铁：白口铸铁的碳以结合态（渗碳体的形式）存在，断口呈银白色。

其组织特征是没有石墨而有莱氏体组织。

根据含碳量可将白口铸铁分为亚共晶、共晶、过共晶白口铸铁。

（1）亚共晶白口铸铁：含碳量大于2.06，小于4.30%的白口铸铁称为亚共晶白口铸铁，其显微组织含有由初生树枝状的奥氏体转变成的珠光体、共晶莱氏体及二次渗碳体。

再显微镜下看到的暗黑色树枝状的为珠光体，白底上分布细小暗黑色的散粒状的为莱氏体，而二次渗碳体则与莱氏体中的渗碳体相互混杂，而难于分辨。

（2）、共晶白口铸铁：含碳量等于4.30%的白口铸铁称为共晶白口铸铁，其显微组织为100%的莱氏体，它是渗碳体与珠光体的机械混合物，其中黑色细点状或短条状是珠光体，而白色的基体为渗碳体。

（3）、过晶白口铸铁：含碳量大于4.30%的白口铸铁称为过共晶白口铸铁，其显微组织由一次渗碳体和莱氏体组成。

其中粗大的白亮条状为一次渗碳体，白底上分布细小暗黑色的散粒状的为莱氏体。

2、灰口铸铁：灰口铸铁中的碳以游离状态（石墨）存在，断口呈灰色。

其组织由金属基体和无方向分布的片状石墨组成。

金属基体可以是铁素体、珠光体及珠光体加铁素体的混合基体三种。

石墨在未经浸蚀的试样即可观察到，而基体则需用2—4%的硝酸酒精浸蚀才能识别。

3、麻口铸铁：铸铁在结晶过程，由于受到冷却条件的影响，使其具有灰口铸铁和白口铸铁的组织特征，其组织中具有石墨又有莱氏体。

4、球墨铸铁：球墨铸铁中的碳同样以游离状态存在，但石墨呈球状分布，组织是由金属基体和球状石墨组成。

金属基体同样是铁素体、珠光体及铁素体加珠光体的混合基体三种。

铸铁组织的显微观察实验报告范文篇一：合金钢铸铁与有色金属的显微组织分析实验报告兰州理工大学学生实验报告学院实验室课程名称实验类型实验名称学生姓名学生学号实验日期指导教师材料科学与工程学院实验中心金属学与热处理验证性合金钢、铸铁、有色金属的显微组织观察魏玉鹏合金钢、铸铁、有色金属的显微组织观察实验报告一、实验目的二、使用的设备仪器三、实验方法、步骤四、画出下列材料的显微组织示意图，并用箭头标明示意图中所示组织的名称1材料名称：W18Cr4V处理状态：铸造组织：腐蚀剂：放大倍数：材料名称：灰口铸铁处理状态：铸造组织：腐蚀剂：放大倍数：材料名称：W18Cr4V 处理状态：淬火+高温回火组织：腐蚀剂：放大倍数：材料名称：球墨铸铁处理状态：铸造组织：腐蚀剂：放大倍数：2材料名称：ZL102（未变质）材料名称：ZL102（变质）处理状态：处理状态：组织：组织：腐蚀剂：腐蚀剂：放大倍数：放大倍数：五、实验结果讨论1. 根据显微组织观察，试分析高速钢性能和热处理特点，说明为什么？2.将以上灰口铸铁的组织与性能同球墨铸铁进行比较，说明为什么？3.试分析变质处理对硅铝明合金的作用。

4. 简述巴氏合金组织与性能的特点。

篇二：常用金属材料显微组织观察实验报告一、实验目的1．观察各种常用合金钢，有色金属和铸铁的显微组织。

2．分析这些金属材料的组织和性能的关系及应用。

二、金属材料的显微组织观察及分析1．几种常用合金钢的显微组织合金钢依合金元素含量的不同，可分为三种：合金元素总量小于5％的称为低合金钢；合金元素为5～10％的称为中合金钢；合金元素大于10％的称为高合金钢。

1）一般合金结构钢、合金工具钢都是低合金钢。

由于加入合金元素，铁碳相图发生一些变动，但其平衡状态的显微组织与碳钢的显微组织并没有本质的区别。

低合金钢热处理后的显微组织与碳钢的显微组织也没有根本的不同，差别只是在于合金元素都使C曲线右移(除Co外)，即以较低的冷却速度可获得马氏体组织。

合金钢、铸铁、有色金属的显微组织观察一、实验目的
二、使用的设备仪器
三、实验方法、步骤
四、实验结果
画出下列材料的显微组织示意图，并用箭头标明示意图中所示组织的名称
材料名称：W18C
r 4V材料名称：W18C
r
4V
处理状态：退火处理状态：淬火
组织：组织：
材料名称：灰口铸铁材料名称：球墨铸铁处理状态：铸造处理状态：铸造
组织：组织：
材料名称：LY102材料名称：可锻铸铁
组织：组织：
材料名称：蠕墨铸铁材料名称：H62
处理状态：铸造处理状态：退火
组织：组织：
五、回答问题
1.根据显微组织观察，分析高速钢不同的热处理条件下其
组织特点各是什么，并说明其性能差异有哪些？
2.将灰口铸铁的组织与性能同球墨铸铁进行比较，分析它
们的组织差别和性能差别。

3.试分析变质处理对硅铝明合金的作用。
