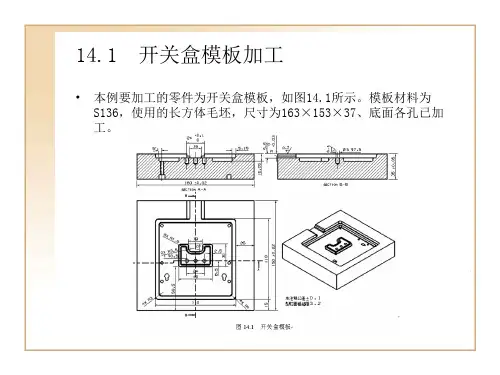

UG编程实例

UG数控车床编程实例一、绘制需要加工的零件图，如图：二，建模结束后进行编程准备：点击右上角的开始在下拉菜单中选择“加工（N）"J进入加工准备界面，进入界面后会出现“加工环境”的选择，在“CAM会话配置”选择“lathe（车床）”，在“要创建的CAM设置”处选择“turning（回转体）”，然后确定，如下图：接下来你会在窗口的右下角看到一些工具栏：“顺序功能视图”、“机床视图”、“几何视图”、“加工方法视图”，三、编程设置1、创建程序：点击顺序功能视图，在左上角点击对应的创建程序按钮进行创建程序，出现创建程序对话框，选择和图对应的选项，注意不要选错子对象与父对象，如这里的“PROGRAM_1”是“PROGRAM”的子对象，反之父对象，如图：在上面对话框后的对话框直接确定，不用选择直接确定。

2、创建刀具：点击“机床视图”，在左上角点击对应的创建刀具按钮进行创建刀具，在弹出的对话框中选择粗车刀具“OD_80_L”，具体如图：确定进入下一步。

出现下面对话框：将刀具号命名为一号刀，如需要加刀柄的话在“夹持器”处点选“使用车刀夹持器”3、创建几合体：点击几何视图，在左上角点击对应的创建几何体按钮进行创建几何体，出现创建几何体对话框，选择和图对应的选项：（在创建几何体之前要先将系统自生成的几何体删除，右击中的“MCS_SPINLE”选择删除）选择第一个坐标后点击确定进入坐标的创建（工件坐标）点击圈选处进行坐标创建通过选择Z轴，X轴，原点的方式创建坐标系，后面就直接确定了，没有需要设置的，创建后的坐标如图：4、双击进行指定需要加工的工件，点击后再点击显示框内的待加工零件整体，确定就完事了。

5、双击进行毛坯设置，点击设置毛坯，先点击选择进行坐标点的确定，选择待加工工件的底部中心为远点，如图：设置长度为42mm，直径30mm确定完成毛坯的设置。

6、创建避让（刀具的起点和终点）：点击创建几何体，在出现的对话框中选择最后一个创建避让，在几何体处选择“TURNING-WORKPLECE”确定进入下一步。

UG数控车床编程实例数控车床编程是近年来工业领域中不可缺少的技术之一，也是未来工业制造的重要方向。

作为数字化和智能化制造的重要手段，数控车床编程可以将设计图纸转换为机床上的实际操作，显著提高了生产效率，减少了人为失误，大大降低了产品质量问题的发生率。

UG软件是数控编程的重要软件之一，在此我们将为大家介绍一些UG数控车床编程实例。

实例一：圆形外轮廓加工文件名：example1.prt首先打开UG软件，新建一个零件文档，命名为example1.prt，并将拉伸模式设置为公差模式。

接下来，步进到CAD界面，画出所需的圆形加工轮廓。

圆形加工轮廓圆形加工轮廓根据图纸上的直径和材料厚度，我们可以设置加工直径、退刀量以及其他加工参数，最后以铣削方式进行加工即可。

% O145G17 G40 G49 G54 G80 G90G0 Z10T1 M6S800 M3G64 P0.01M8G0 X50 Y0Z5G1 Z0 F100G2 X0 Y0 R25G1 X-25 F200Y-25X0Y0G0 Z5M30实例二：内部和外部轮廓加工文件名：example2.prt新建一个零件文档，命名为example2.prt，并将拉伸模式设置为公差模式。

接下来，步进到CAD界面，画出所需的内部和外部轮廓加工轮廓。

内部和外部轮廓加工内部和外部轮廓加工根据图纸上的直径和材料厚度，我们可以设置加工直径、退刀量以及其他加工参数，最后以铣削方式进行加工即可。

% O245G17 G40 G49 G54 G80 G90G0 Z10T1 M6S800 M3G64 P0.01M8G0 X50 Y0Z5G1 Z0 F100G41 D1 X-12.5 Y-7.5G1 X-12.5 Y7.5X0 Y7.5X0 Y0G40 X-12.5 Y0Y-7.5X-12.5G0 Z5M30实例三：圆柱形零件加工文件名：example3.prt新建一个零件文档，命名为example3.prt，并将拉伸模式设置为公差模式。

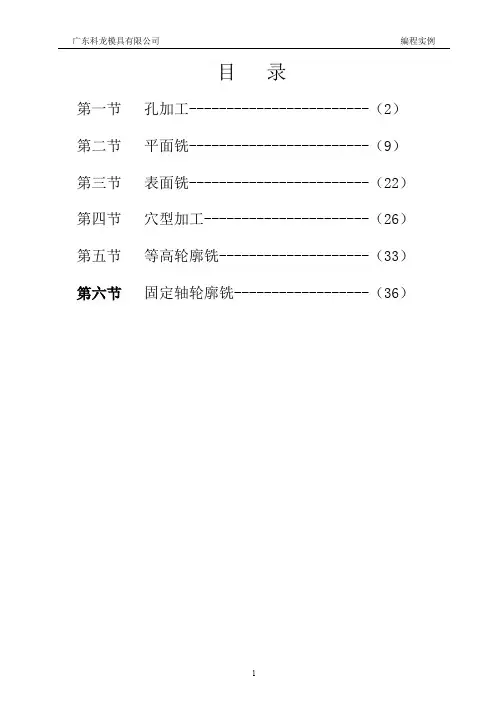

目录第一节孔加工------------------------（2）第二节平面铣------------------------（9）第三节表面铣------------------------（22）第四节穴型加工----------------------（26）第五节等高轮廓铣--------------------（33）第六节固定轴轮廓铣------------------（36）第一节孔加工1.1 例题1：编写孔位钻削的刀具路径图6-11.打开文件☐从主菜单中选择File→Open→***/Manufacturing/ptp-1.prt，见图6-12.进入加工模块☐从主菜单中选择Application→Manufacturing，进入Machining Environment对话框3.选择加工环境☐在CAM Session Configuration表中选择CAM General☐在CAM Setup表中选择Drill☐选择Initialize4.确定加工坐标系☐从图形窗口右边的资源条中选择Operation Navigator，并锚定在图形窗口右边☐选择Operation Navigator工具条的Geometry View图标，操作导航器切换到加工几何组视窗☐在Operation Navigator窗口中选择MCS_Mill，按鼠标右键并选择Edit，进入Mill_Orient对话框☐选择MCS_Origin图标，进入Points Constructor对话框，选择Reset，选择OK退回到Mill_Orient 对话框☐打开Clearance开关，选择Specify，进入Plane Constructor对话框☐选择棕色显示的模型最高面，并设定Offset = 5☐连续选择OK直至退出Mill_Orient对话框5.创建刀具☐从Operation Navigator工具条中选择Machine Tool View图标，操作导航器切换到刀具组视窗☐从Manufacturing Create工具条中选择Create Tool图标，出现图6-2所示对话框☐按图6-2所示进行设置，选择OK进入Drilling Tool对话框☐设定Diameter = 3☐设定刀具长度补偿登记器号码：打开Adjust Register的开关，并设定号码为5☐设定刀具在机床刀库中的编号：打开Tool Number的开关，并设定号码为5☐选择OK退出图6-2 图6-36.创建操作☐从Manufacturing Create工具条中选择Create Operation图标，出现图6-3所示对话框☐按图6-3所示进行设置，选择OK进入SPOT_DRILLING对话框7.选择循环类型及其参数☐从循环类型列表中选择Standard Drill（三角形箭头），进入Specify Number of对话框☐设定Number of Sets = 1，选择OK进入Cycle Parameters对话框☐选择Depth进入Cycle Depth对话框，选择Tool Tip Depth，设定Depth = 3，选择OK退回到Cycle Parameters对话框☐选择Feedrate进入Cycle Feedrate对话框，设定进给率值= 60，选择OK直至退回到SPOT_DRILLING对话框8.指定钻孔位置☐从主菜单选择Format→Layer Settings，使5层为可选择层（Selectable）☐从Geometry区域选择Holes图标，并选择Select进入Point对话框☐选择Select进入选择点、孔、圆弧的对话框。

ug车铣复合编程实例-回复UG车铣复合编程实例UG车铣复合编程是一种高级的数控编程方式，在数控加工中具有重要的实际应用价值。

本文将以UG车铣复合编程为主题，详细讲述其步骤和必要的知识。

通过本文的阅读，读者将能够深入了解UG车铣复合编程的原理和操作方法，并能够在实际的生产中应用此技术，提高加工效率和质量。

一、UG车铣复合编程原理介绍UG车铣复合编程是在UG软件中实现的一种编程方式，它融合了车削和铣削两种加工方式，可以在同一台机床上实现多种加工操作。

这种编程方式可以大大提高加工效率，减少机床的停机时间，同时还能够提高零件加工的精度。

UG车铣复合编程是基于UG软件的CAM模块进行的。

在进行车铣复合编程前，我们需要准备好零件的几何模型和工艺要求。

UG软件可以根据零件的几何特点和零件要求，自动生成车铣复合加工的路径。

二、UG车铣复合编程步骤1. 导入零件模型在UG软件中，首先需要导入我们要进行车铣复合加工的零件模型。

在导入模型后，我们可以使用UG软件中的测量工具进行模型的测量，获取零件的具体尺寸和特征。

2. 创建加工对象在零件模型导入完成后，我们需要在UG软件中创建加工对象。

这些加工对象可以是车刀、刀具和刀柄等，用于后续的车铣复合加工。

3. 定义加工区域接下来，我们需要定义零件中哪些区域需要进行车铣复合加工。

我们可以使用UG软件中的几何分析工具，在零件模型上标记出需要进行加工的区域。

4. 生成刀轨在定义加工区域后，我们需要通过UG软件生成刀轨。

刀轨是指刀具在零件表面上所需要走过的路径。

UG软件可以根据零件的几何特征和加工要求，自动生成刀轨路径。

5. 优化刀轨生成刀轨后，我们可以对刀轨进行优化。

在UG软件中，存在多种优化方式，如跳刀优化、剪切优化和刀具轴向优化等。

优化刀轨可以提高加工效率和加工质量。

6. 生成刀具路径优化完成后，我们需要通过UG软件生成刀具路径。

刀具路径是指刀具在零件表面上实际运动的轨迹。

UG软件可以根据刀轨和刀具参数，自动生成刀具路径。

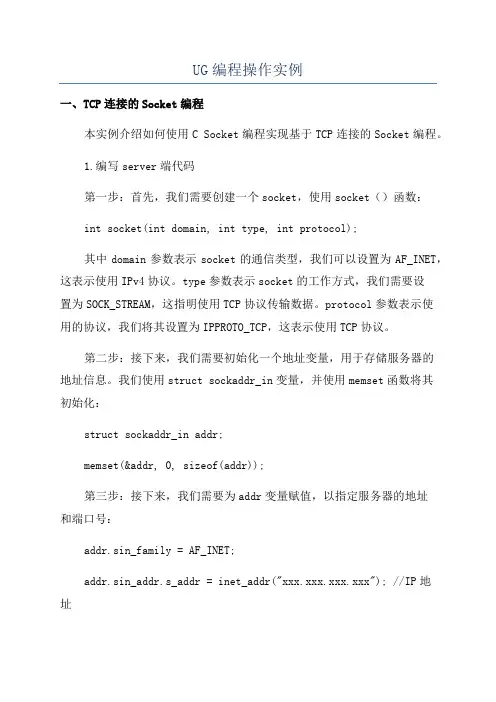

UG编程操作实例一、TCP连接的Socket编程本实例介绍如何使用C Socket编程实现基于TCP连接的Socket编程。
